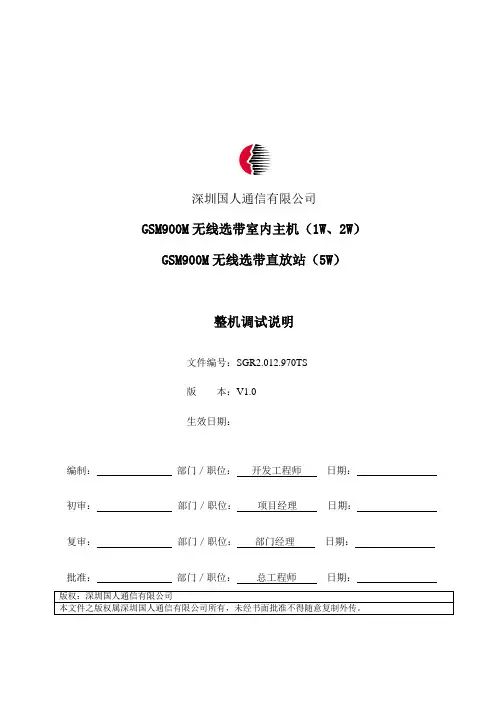

深圳国人通信有限公司GSM900M无线选带室内主机（1W、2W）GSM900M无线选带直放站（5W）整机调试说明文件编号：SGR2.012.970TS版本：V1.0生效日期：编制：部门／职位：开发工程师日期：初审：部门／职位：项目经理日期：复审：部门／职位：部门经理日期：批准：部门／职位：总工程师日期：版权：深圳国人通信有限公司本文件之版权属深圳国人通信有限公司所有，未经书面批准不得随意复制外传。
文件更改履历表目录1 测量条件 (1)2 测试所需仪器列表 (1)3 测试连接框图 (1)4 测试附加损耗及测试仪器的校准 (3)5 测试内容及规范 (4)5.1 最大输出功率 (4)5.2 ALC自动电平控制 (5)1.1. 最大增益 (5)5.3 增益调节范围 (5)5.4 增益调节步长及步长误差 (5)5.5 带外杂散发射 (6)5.6 互调衰减 (6)5.7 输入输出电压驻波比 (6)5.8 时延测试 (6)5.9 带内波动 (7)5.10 环境实验 (7)5.11 动态老化试验 (7)6 监控单元的使用方法 (7)6.1 监控程序烧录 (7)6.1.1 烧录准备工具： (7)6.1.2 烧录步骤 (8)6.1.3 注意事项： (10)6.2 中移协议 (12)6.2.1 配置界面 (12)6.2.2 进入主菜单 (13)6.2.3 设备信息 (13)6.2.4 设置参数 (15)6.2.5 告警和状态 (18)6.2.6 实时采样数据 (19)6.3 联通协议 (20)6.3.1 配置界面 (21)6.3.2 设置类操作 (22)6.3.3 查询类操作 (28)7 注意事项 (32)7.1.1 注意事项 (32)本文件中所应用的调试工具及软件版本：序号名称用途备注1 中移工具“TestToolv1.1.2 中移协议整机调试2 简易网管工具V2.0 联通协议整机调试更新配置文件3 LPC2000 Flash Utility V2.2.1 整机程序烧录4 带串口电脑1台整机调试5 万用表测量电池电压6 镊子拨码开关7 小号十字螺丝刀拧电池盖板螺丝1测量条件应在下列正常工作条件下进行测量：－温度：+15℃～+35℃－相对湿度：45～75%2测试所需仪器列表信号源Agilent E4438C/E4432B 2台频谱分析仪Agilent E4405B/E4402B 或ADVANTEST 1台矢量网络分析仪Agilent 8573ES 1套噪声系数仪Agilent N8973A 1套合路器（3dB）1个衰减器30dB( 25W以上) 2个衰减器20 dB( 25W以上) 1个隔离器800M-1G 2个3测试连接框图图2 测试功率、增益、ALC 、增益调节步长误差等指标连线图图3 驻波测试连接图矢量网络分析仪直放站重发 施主匹配负载信号发生器1信号发生器2合路器频谱仪信号发生器1信号发生器2合路器频谱仪隔离器隔离器30衰减输入校准输出校准信号发生器1信号发生器2合路器频谱仪直放站重发 施主隔离器30衰减（直放站重发施主30衰减矢量网络分析仪图4 波动/时延测试连接图4测试附加损耗及测试仪器的校准如图（1）所示，将信号源与直放站输入端口之间的线损校入信号源,将直放站输入端口与频谱分析仪之间的损耗校入频谱分析仪。

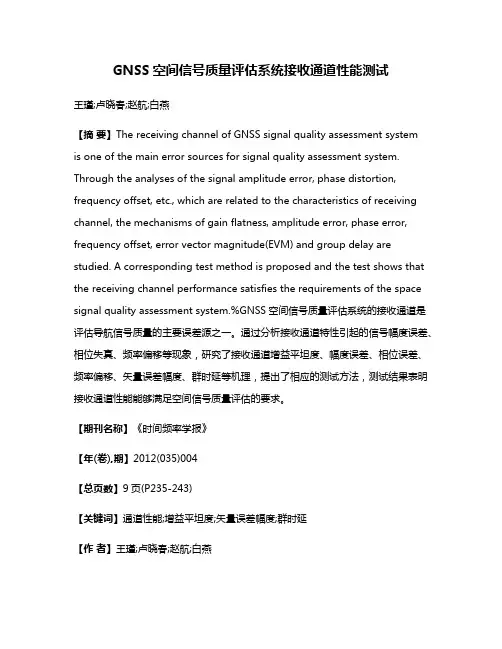

GNSS空间信号质量评估系统接收通道性能测试王瑾;卢晓春;赵航;白燕【摘要】The receiving channel of GNSS signal quality assessment systemis one of the main error sources for signal quality assessment system. Through the analyses of the signal amplitude error, phase distortion, frequency offset, etc., which are related to the characteristics of receiving channel, the mechanisms of gain flatness, amplitude error, phase error, frequency offset, error vector magnitude(EVM) and group delay are studied. A corresponding test method is proposed and the test shows that the receiving channel performance satisfies the requirements of the space signal quality assessment system.%GNSS空间信号质量评估系统的接收通道是评估导航信号质量的主要误差源之一。
通过分析接收通道特性引起的信号幅度误差、相位失真、频率偏移等现象，研究了接收通道增益平坦度、幅度误差、相位误差、频率偏移、矢量误差幅度、群时延等机理，提出了相应的测试方法，测试结果表明接收通道性能能够满足空间信号质量评估的要求。
【期刊名称】《时间频率学报》【年(卷),期】2012(035)004【总页数】9页(P235-243)【关键词】通道性能;增益平坦度;矢量误差幅度;群时延【作者】王瑾;卢晓春;赵航;白燕【作者单位】中国科学院国家授时中心,西安710060 中国科学院研究生院,北京100039 中国科学院精密导航定位与定时技术重点实验室,西安710600;中国科学院国家授时中心,西安710060 中国科学院精密导航定位与定时技术重点实验室,西安710600;中国科学院国家授时中心,西安710060 中国科学院精密导航定位与定时技术重点实验室,西安710600;中国科学院国家授时中心,西安710060 中国科学院研究生院,北京100039 中国科学院精密导航定位与定时技术重点实验室,西安710600【正文语种】中文【中图分类】V448;P228目前，全球卫星导航系统（GNSS）的应用越来越广泛，几乎涉及国民经济和社会发展的各个领域。

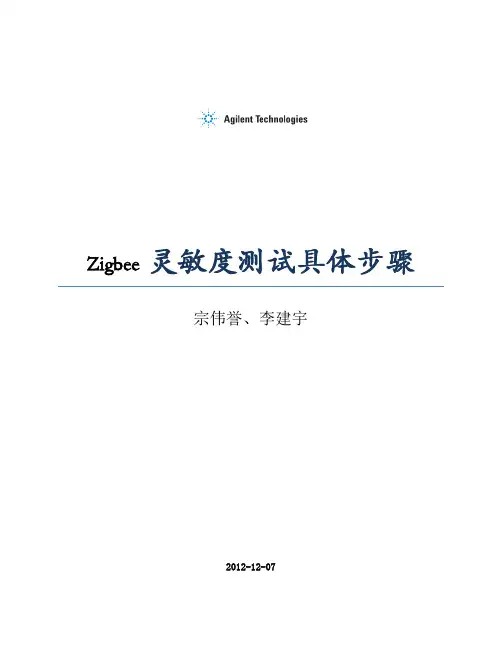

Zigbee灵敏度测试具体步骤宗伟誉、李建宇2012-12-07注：文中所使用的测试设备为ESG E4438C，其它信号源在操作上会有些许差别，但是具体需要设置的步骤是相同的。
对于ZigBee设备的生产厂家而言接收机的灵敏度测试是必不可少的，灵敏度高代表接收信号的幅度可以更低，能通信的距离更远。
对于信号源而言，测试ZigBee的灵敏度需要满足通信协议的要求。
为此Agilent专门为ZigBee的用户针对芯片厂家的解决方案（如TI的CC2530）开发相应的波形文件，满足客户的测试需求。
下面介绍具体的操作步骤。
1、导入波形以及Marker文件如果需要波形文件请联系安捷伦宗伟誉（weiyu_zong@），在得到波形文件以后，需要用FTP或者USB的方式将波形文件、Marker文件放置到信号源的相应位置。
接下来选择FTP的方式，首先需要对信号源的IP地址进行设置，文中将IP地址设置为192.168.0，38。
设置相应的操作为Utilities->GPIB/RS232/LAN-> LAN Setup->IP Address-> 192.168.0.38->Proceed with Reconfiguration->Confirm change (Instrument will reboot)设置好的截图界面如下：设置PC端的IP地址为192.168.0.1：配置好的相应的IP地址在IO Library（Agilent Connection Expert）找到相应的信号源。
之后在PC端打开“我的电脑”，在地址栏输入“ftp://192.168.0.38”并按回车确认，之后可以看到信号源的文件夹如下图所示。
将WAVEFORM中的波形文件Agilent_ZIGBEE拷贝到USER\WAVEFORM中，并将MARKER文件夹中的MARKER文件Agilent_ZIGBEE拷贝到USER\MARKER中，请注意顺序不能反。
MTK平台SP_META工具使用指导书
一、建立连接
首先用串口线将手机和电脑连接，用RF Switch将手机和CMU连接，手机要求电池在位,不开机。
打开META，如下图所示
1、选择串口线的端口为USB；
2、点击Disconnect；
3、点击Reconnect；
4、对手机上电，稍等几秒后若连接成功则端口显示为灰色(注意：必须按照1234的顺序执行)，如下图
二、检查手机各部分是否OK
WIFI部分:
点击左边红色方框中的下拉菜单，选择WIFI Tool，弹出下图:
选择Channel / TX ，Rate：802.11b（1M—11M），802.11g（6-54M）选择一个即可，然后点击Go:
BT 部分(和WIFI共电路，如果WIFI 调试OK，则可直接测试MT):
用下面步骤完成TX部分调试:
1.选择发射模式
2.选择single frequency(CH 1-78)
3.选择包类型，如图。
4.设置7 为最大功率
5.查询下BT 地址，OK继续。
6.Start，查看仪表。
GPS 部分;
在CNR 测试模式，我们需要信号源Agilent E4438C 设置GPS 信号(1575.42MH z) ,信号强度为-130dBm，我们检查其CNR在40+/- 5 dB-Hz左右。
FM 部分：。

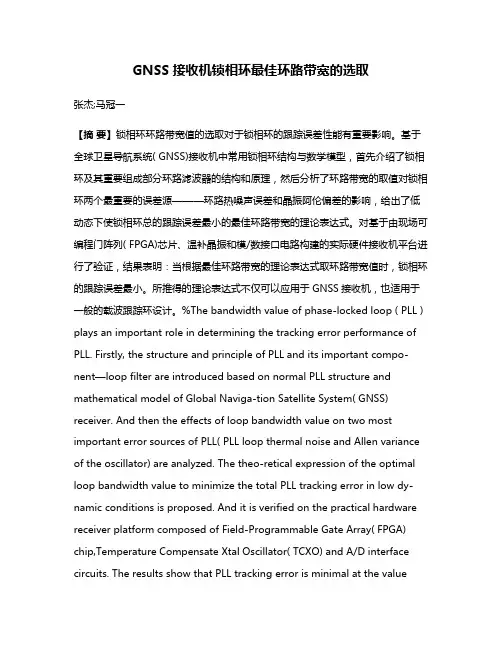

GNSS接收机锁相环最佳环路带宽的选取张杰;马冠一【摘要】锁相环环路带宽值的选取对于锁相环的跟踪误差性能有重要影响。
基于全球卫星导航系统( GNSS)接收机中常用锁相环结构与数学模型，首先介绍了锁相环及其重要组成部分环路滤波器的结构和原理，然后分析了环路带宽的取值对锁相环两个最重要的误差源———环路热噪声误差和晶振阿伦偏差的影响，给出了低动态下使锁相环总的跟踪误差最小的最佳环路带宽的理论表达式。
对基于由现场可编程门阵列( FPGA)芯片、温补晶振和模/数接口电路构建的实际硬件接收机平台进行了验证，结果表明：当根据最佳环路带宽的理论表达式取环路带宽值时，锁相环的跟踪误差最小。
所推得的理论表达式不仅可以应用于GNSS接收机，也适用于一般的载波跟踪环设计。
%The bandwidth value of phase-locked loop ( PLL ) plays an important role in determining the tracking error performance of PLL. Firstly, the structure and principle of PLL and its important compo-nent—loop filter are introduced based on normal PLL structure and mathematical model of Global Naviga-tion Satellite System( GNSS) receiver. And then the effects of loop bandwidth value on two most important error sources of PLL( PLL loop thermal noise and Allen variance of the oscillator) are analyzed. The theo-retical expression of the optimal loop bandwidth value to minimize the total PLL tracking error in low dy-namic conditions is proposed. And it is verified on the practical hardware receiver platform composed of Field-Programmable Gate Array( FPGA) chip,Temperature Compensate Xtal Oscillator( TCXO) and A/D interface circuits. The results show that PLL tracking error is minimal at the valueaccording to the pro-posed theoretical expression of the optimal loop bandwidth. The theoretical expression can be applied to both GNSS receiver and normal carrier tracking loop design.【期刊名称】《电讯技术》【年(卷),期】2015(000)008【总页数】5页(P890-894)【关键词】GNSS接收机;锁相环;环路滤波器;最优环路带宽【作者】张杰;马冠一【作者单位】中国科学院国家天文台，北京100012; 中国科学院大学，北京100049;中国科学院国家天文台，北京100012【正文语种】中文【中图分类】TN967.11 引言在全球卫星导航系统(Global Navigation Satellite System，GNSS)接收机中，锁相环已经广泛应用于载波信号的跟踪。

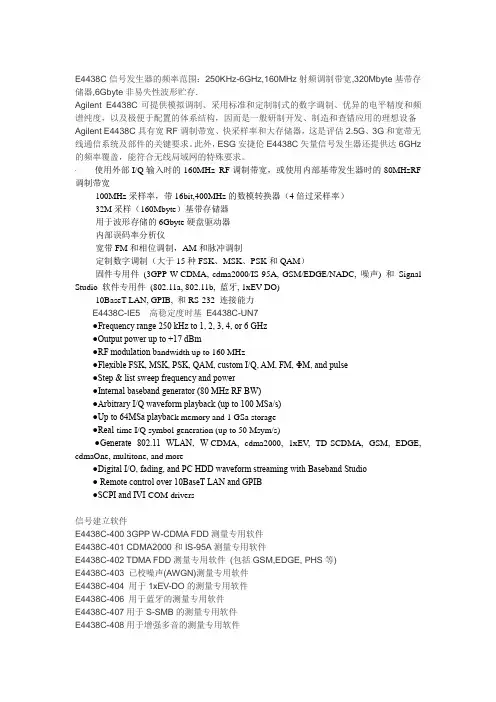

E4438C信号发生器的频率范围：250KHz-6GHz,160MHz射频调制带宽,320Mbyte基带存储器,6Gbyte非易失性波形贮存.Agilent E4438C可提供模拟调制、采用标准和定制制式的数字调制、优异的电平精度和频谱纯度，以及极便于配置的体系结构，因而是一般研制开发、制造和查错应用的理想设备Agilent E4438C具有宽RF调制带宽、快采样率和大存储器，这是评估2.5G、3G和宽带无线通信系统及部件的关键要求。
此外，ESG安捷伦E4438C矢量信号发生器还提供达6GHz 的频率覆盖，能符合无线局域网的特殊要求。
··使用外部I/Q输入时的160MHz RF调制带宽，或使用内部基带发生器时的80MHzRF 调制带宽·100MHz采样率，带16bit,400MHz的数模转换器（4倍过采样率）·32M采样（160Mbyte）基带存储器·用于波形存储的6Gbyte硬盘驱动器·内部误码率分析仪·宽带FM和相位调制，AM和脉冲调制·定制数字调制（大于15种FSK、MSK、PSK和QAM）·固件专用件(3GPP W-CDMA, cdma2000/IS-95A, GSM/EDGE/NADC, 噪声) 和Signal Studio 软件专用件(802.11a, 802.11b, 蓝牙, 1xEV-DO)·10BaseT LAN, GPIB, 和RS-232 连接能力E4438C-IE5 高稳定度时基E4438C-UN7●Frequency range 250 kHz to 1, 2, 3, 4, or 6 GHz●Output power up to +17 dBm●RF modulation b andwidth up to 160 MHz●Flexible FSK, MSK, PSK, QAM, custom I/Q, AM, FM, ΦM, and pulse●Step & list sweep frequency and power●Internal baseband generator (80 MHz RF BW)●Arbitrary I/Q waveform playback (up to 100 MSa/s)●Up to 64MSa playbac k memory and 1 GSa storage●Real-time I/Q symbol generation (up to 50 Msym/s)●Generate 802.11 WLAN, W-CDMA, cdma2000, 1xEV, TD-SCDMA, GSM, EDGE, cdmaOne, multitone, and more●Digital I/O, fading, and PC HDD waveform streaming with Baseband Studio● Remote control over 10BaseT LAN and GPIB●SCPI and IVI-COM drivers信号建立软件E4438C-400 3GPP W-CDMA FDD测量专用软件E4438C-401 CDMA2000和IS-95A测量专用软件E4438C-402 TDMA FDD测量专用软件(包括GSM,EDGE, PHS等)E4438C-403 已校噪声(AWGN)测量专用软件E4438C-404 用于1xEV-DO的测量专用软件E4438C-406 用于蓝牙的测量专用软件E4438C-407用于S-SMB的测量专用软件E4438C-408用于增强多音的测量专用软件E4438C-409 GPS测量专用软件E4438C-411 TD-SCDMA（TSM）测量专用软件E4438C-414用于1xEV-DV的测量专用软件E4438C-417用于802.11 WLAN的测量专用软件E4438C-418用于HSDPA over WCDMA的测量专用软件E4438C-420用于脉冲形成的测量专用软件E4438C-421用于噪声功率比(NPR)的测量专用软件。

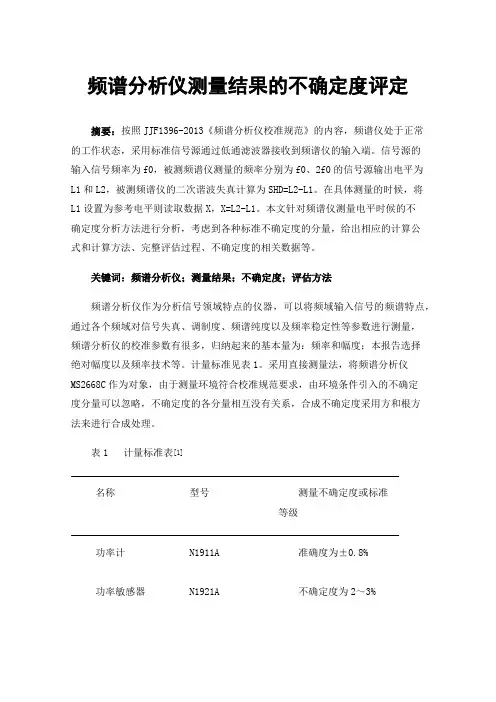

频谱分析仪测量结果的不确定度评定摘要：按照JJF1396-2013《频谱分析仪校准规范》的内容，频谱仪处于正常的工作状态，采用标准信号源通过低通滤波器接收到频谱仪的输入端。
信号源的输入信号频率为f0，被测频谱仪测量的频率分别为f0、2f0的信号源输出电平为L1和L2，被测频谱仪的二次谐波失真计算为SHD=L2-L1。
在具体测量的时候，将L1设置为参考电平则读取数据X，X=L2-L1。
本文针对频谱仪测量电平时候的不确定度分析方法进行分析，考虑到各种标准不确定度的分量，给出相应的计算公式和计算方法、完整评估过程、不确定度的相关数据等。
关键词：频谱分析仪；测量结果；不确定度；评估方法频谱分析仪作为分析信号领域特点的仪器，可以将频域输入信号的频谱特点，通过各个频域对信号失真、调制度、频谱纯度以及频率稳定性等参数进行测量，频谱分析仪的校准参数有很多，归纳起来的基本量为：频率和幅度；本报告选择绝对幅度以及频率技术等。
计量标准见表1。
采用直接测量法，将频谱分析仪MS2668C作为对象，由于测量环境符合校准规范要求，由环境条件引入的不确定度分量可以忽略，不确定度的各分量相互没有关系，合成不确定度采用方和根方法来进行合成处理。
表1 计量标准表[1]名称型号测量不确定度或标准等级功率计N1911A准确度为±0.8%功率敏感器N1921A不确定度为2～3%计数器53181A时基老化率为5×10-10信号发生器SMR40时基老化率为1×10-7一、不确定度模型和误差来源的分析（一）校准系统分析构成频谱分析仪校准装置的标准以及配套设施包括：AgilentE8267D矢量信号源、AgilentE4438C矢量信号源、Agilent33250任意波产生器、AgilentN9912A功率计、AgilentE9304A功率探头；AgilentN5242A矢量网格分析仪以及两个开关和调整组合可以完成频率范围在10～26.5GHz频谱分析仪的监测。

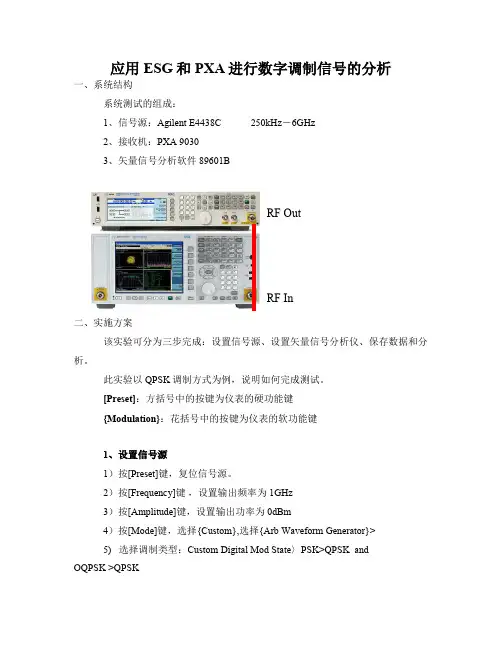

应用ESG 和PXA 进行数字调制信号的分析一、系统结构系统测试的组成：1、信号源：Agilent E4438C 250kHz －6GHz2、接收机：PXA 90303、矢量信号分析软件 89601B二、实施方案该实验可分为三步完成：设置信号源、设置矢量信号分析仪、保存数据和分析。
此实验以QPSK 调制方式为例，说明如何完成测试。
[Preset]：方括号中的按键为仪表的硬功能键{Modulation}：花括号中的按键为仪表的软功能键1、设置信号源1）按[Preset]键，复位信号源。
2）按[Frequency]键 ，设置输出频率为1GHz3）按[Amplitude]键，设置输出功率为0dBm 4）按[Mode]键，选择{Custom},选择{Arb Waveform Generator}> 5) 选择调制类型：Custom Digital Mod State 〉PSK>QPSK and OQPSK >QPSKRF OutRF In6）选择{Symbol Rate}，设置符号速率为5Mbps ，如图所示。
6）设置基带滤波器： Filter>Select > Raised Cosine 7）打开数字调制：Return>Return > Digital Modulation Off On > ON8) Mod >ON(仪表的按键)9) RF >ON （仪表的案件）至此完成了信号源的设置。
2、设置矢量信号分析仪1）点击PXA 上Mode> VSA 启动89601分析软件2）在MeasSetup 主菜单中选择Demodulator->Digital Demod ，启动数字解调功能3）选择属性菜单，在属性对话框中，选择Format ，设置调制方式为QPSK ，符号速率为5MHz ，符号长度为256，如图：设置符号速率为5MbpsVSA矢量信号分析软件89601可以对数字调制信号进行解调分析，可以分析信号的EVM 、幅度误差、相位误差、频率误差、IQ 正交性、IQ 平衡度等重要指标。
安捷伦导航信号模拟解决方案今天，我们看到单一的GPS市场已经向全球导航GNSS（ global navigation satellite systems）市场转变，其它国家和地区的导航系统正在奋起直追，如俄罗斯的GLONASS系统, 欧盟的 Galileo系统，以及中国的北斗系统。
未来随着技术的发展和进步，会出现更多GNSS市场增长的驱动因素，智能手机和平板电脑中的基于位置的应用（LBS）；传统的车载导航应用；其他消费电子产品中的定位应用，如数码相机和智能手表，眼镜等；基于跟踪目的的应用，如对客运或货运的汽车跟踪，对老人，儿童，罪犯或宠物的跟踪等等。
基于以上需求驱动，未来几年GNSS市场将以10%～20%的速度增长。
欧洲全球定位机构保守估计，从2010~2016年每年有10%的增长。
而联合商业情报（ABI）预测更乐观，从2011~2015年将有14~20%的市场增长。
而其中87%的GNSS芯片出货量会用在手持终端定位服务上面。
安捷伦作为通信电子仪表行业的供应商，为客户提供了各种导航系统设计仿真、信号模拟的解决方案。
在导航系统设计仿真时，可以利用安捷伦SystemVue仿真软件，完成对基带、射频信道的模拟仿真，以及对信号衰落和加密算法的验证。
如果客户现有安捷伦E4438C可以升级选件409即可实现模拟GPS信号的信号源，或者是采用安捷伦矢量信号源+N7609B Signal Studio即可实现对GPS、GLONASS、Galileo、北斗信号的模拟。
解决方案一：GNSS系统设计仿真工具安捷伦SystemVue是电子系统级设计仿真软件，主要用于信号处理、通信和控制系统的设计仿真。
如模拟、数字和混合模式系统，相位和频率锁相环，调制、解调和通道建模，完整的DSP 系统设计和测试，模拟到数字变换系统、量化和采样系统、同相和正交系统，线性和非线性系统设计和测试，线性和非线性微分方程的解（包括模糊理论），控制系统设计和测试。
怎样使用GPS测量坐标信号的方法引言全球定位系统（GPS）是一种用来测量地球上物体位置的技术。
通过接收来自卫星的信号，GPS能够提供精确的定位信息。
本文将介绍一些使用GPS测量坐标信号的方法，帮助您快速上手。
第一步：准备GPS接收器要开始测量坐标信号，您需要一台可靠的GPS接收器。
这些接收器通常具有小巧的设计，带有内置的天线和屏幕。
选择一台在信号接收方面性能稳定的GPS接收器可以确保准确性和可靠性。
第二步：设置GPS接收器在开始测量之前，您需要对GPS接收器进行适当的设置。
这通常包括选择适合您使用场景的定位模式（例如，单点定位、差分定位或测量）和坐标系统（例如，经纬度、UTM坐标系）。
第三步：搜索卫星信号一旦您完成了GPS接收器的设置，您需要让接收器搜索卫星信号。
找到一个合适的户外位置，并确保接收器的天线完全展开。
在开放的空间中，信号接收更加稳定。
一般来说，接收器需要捕获至少4颗卫星的信号才能进行定位。
第四步：等待接收器定位一旦接收器捕获到足够数量的卫星信号，它将开始计算您的位置。
在接收器屏幕上，您将看到一些指示，例如信号强度和接收机状态等。
请耐心等待接收器完成定位。
第五步：记录坐标信息当接收器成功定位并计算出您的位置后，您可以记录下相关的坐标信息。
坐标信息通常以经度和纬度的形式呈现，例如：经度为XX，纬度为XX。
这些信息可以通过接收器屏幕的菜单选项或特定的按钮来获取。
第六步：计算和分析数据在记录了足够数量的坐标信息后，您可以利用这些数据进行计算和分析。
例如，您可以计算两个位置之间的距离，并绘制实际路径或轨迹。
您还可以使用这些坐标信息来确定区域的面积和边界。
第七步：确保准确性要确保测量结果的准确性，您可以通过以下方法进行验证：•对同一位置进行多次测量，比较结果的一致性。
•与其他信号源（如地图或地理信息系统）的数据进行对比。
•使用差分定位技术，通过与参考接收器进行相对定位来提高精度。
结论通过使用GPS测量坐标信号的方法，您可以快速准确地确定位置并获得有价值的地理信息。
TDOA测向定位相关算法的研究丁学文;龚晓峰;武瑞娟【摘要】到达时间差定位因为其系统简单,定位精度高等优点成为目前定位技术中的研究热点.目前,TDOA测量技术仅应用于对脉冲信号的测量中,研究将此技术扩展应用于AM,FM调制信号的测量,扩大了其应用范围.简要介绍了TDOA测向定位技术和TDOA的互相关算法,并搭建了试验平台,通过脉冲、AM,FM调制信号对算法进行了测试,证实了此算法对AM及FM信号的测量同样是可行、有效的.【期刊名称】《现代电子技术》【年(卷),期】2009(032)001【总页数】4页(P7-10)【关键词】无线电定位;TDOA定位;相关算法;时间差估计【作者】丁学文;龚晓峰;武瑞娟【作者单位】四川大学,电气信息学院,四川,成都,610065;四川大学,电气信息学院,四川,成都,610065;四川大学,电气信息学院,四川,成都,610065【正文语种】中文【中图分类】TN970 引言近几年来,无源定位技术越来越受到人们的关注,并且广泛应用在人们的日常生活和工作中。
在军事方面,它无疑是雷达的一个很好的补充,由于它不发射信号,仅靠接收到的信号判断目标的位置,就不会受到干扰和攻击,甚至不会被察觉到。
所以无源定位技术已成为电子对抗最重要的技术之一。
而到达时间差(Time Difference of Arrival,TDOA)作为无源定位的一种关键技术也成为了一个新的研究方向。
现代通信技术的发展为TDOA测量的实现提供了必要的前提条件。
现在对脉冲信号的TDOA测量已经在实际工程中得到了广泛的应用,而并没有将其应用在对其他调制信号的测量中。
为了使TDOA测量有更广泛的应用,使其能够适用于多种调制信号,本文搭建了试验平台,采集I,Q中频信号,用脉冲、FM,AM调制信号对时间差的互相关算法进行测试。
而且针对试验中存在的测向模糊问题给出了解决方法。
1 TDOA定位原理TDOA定位又称为双曲线定位,属无源定位方法,其基本原理是通过测量无线电信号到达不同监测系统的天线单元的时间差,来对发射无线电信号的发射源进行定位。
使用Agilent信号源E4438C测量GPS接收机摘要：本文将介绍使用Agilent公司矢量信号源E4438C对GPS接收机进行测量的基本功能与方法。
关键字：GPS接收机，E4438C1.GPS接收机及GPS信号简介GPS（Navigation System with Timing and Ranging Global Positioning System）是美国国防部开发运行的，带有定时和测距的全球导航定位系统。
GPS系统由三部分组成：GPS空中卫星，地面控制以及GPS用户接收机，E4438C的作用是作为GPS空中卫星信号的Simulator，用来对GPS接收机进行测量。
图1 GPS接收机原理框图如上GPS接收机的简化框图所示，GPS接收机首先通过天线单元接收到GPS卫星发射的信号，经过下变频后，提取出卫星信号中的伪随机噪声码（PRN）和数据码，进而解算出接收机载体的位置，速度和时间等导航信息。
那么被接收的GPS信号是怎样的呢？它是由50Hz的导航信号脉冲，经过伪随机序列直序扩频至1.023Mbps，采用BPSK调制，中心载波1575.42MHz。
由于真实的到达地面的GPS卫星信号的能量是非常小的，一般都在-130dBm/1.023MHz （-190dBm/Hz）以下，比热噪声的功率谱密度（-174dBm/Hz）还要低，所以用普通的频谱仪是无法测量的，图2是使用E4438C模拟输出-99dBm的GPS信号时，由频谱仪E4440A测量出的信号频谱及功率值，这里给出的是2.046MHz带宽内的功率值；图3是信号源功率被设置到-49dBm时的结果。
图2 图3. E4438C GPS 测量选件介绍对GPS 接收机进行测试。
E4438C k~3GHz or 6GHz ，分辨率0.01Hz ）和功率（+10~136dBm ，是单颗星（Real-time2Agilent 的E4438C 能够提供GPS 仿真器的功能，是通信领域广泛被使用的通用矢量信号发生器，它可以发出无线通信系统中各种制式的信号，并提供灵活的测试功能。
使用Agilent信号源E4438C测量GPS接收机
摘要：本文将介绍使用Agilent公司矢量信号源E4438C对GPS接收机进行测量的基本功能与方法。
关键字：GPS接收机，E4438C
1.GPS接收机及GPS信号简介
GPS（Navigation System with Timing and Ranging Global Positioning System）是美国国防部开发运行的，带有定时和测距的全球导航定位系统。
GPS系统由三部分组成：GPS空中卫星，地面控制以及GPS用户接收机，E4438C的作用是作为GPS空中卫星信号的Simulator，用来对GPS接收机进行测量。
图1 GPS接收机原理框图
如上GPS接收机的简化框图所示，GPS接收机首先通过天线单元接收到GPS卫星发射的信号，经过下变频后，提取出卫星信号中的伪随机噪声码（PRN）和数据码，进而解算出接收机载体的位置，速度和时间等导航信息。
那么被接收的GPS信号是怎样的呢？它是由50Hz的导航信号脉冲，经过伪随机序列直序扩频至1.023Mbps，采用BPSK调制，中心载波1575.42MHz。
由于真实的到达地面的GPS卫星信号的能量是非常小的，一般都在-130dBm/1.023MHz （-190dBm/Hz）以下，比热噪声的功率谱密度（-174dBm/Hz）还要低，所以用普通的频谱仪是无法测量的，图2是使用E4438C模拟输出-99dBm的GPS信号时，由频谱仪E4440A测量出的信号频谱及功率值，这里给出的是2.046MHz带宽内的功率值；图3是信号源功率被设置到-49dBm时的结果。
图2 图3
. E4438C GPS 测量选件介绍
对GPS 接收机进行测试。
E4438C k~3GHz or 6GHz ，分辨率0.01Hz ）和功率（+10~136dBm ，
是单颗星（Real-time
2Agilent 的E4438C 能够提供GPS 仿真器的功能，是通信领域广泛被使用的通用矢量信号发生器，它可以发出无线通信系统中各种制式的信号，并提供灵活的测试功能。
其中409选件，专门用于产生GPS 卫星信号，主要特点有：
♦ 载波频率（250分辨率0.02dB ）的灵活设置，全部操作均在仪器面板上直接完成，简单方便，如需要更小的输出功率，可外接衰减器。
♦ 可以模拟空中1到8颗卫星，以下图4和图5分别GPS ）和多颗星（Real-time MSGPS ）测试界面。
在单颗星测试中，有C/A 码P 码，卫星ID ，多普勒频移，数据模式（PN9/15，user file 等）等设置；在多颗星测试中，有scenario 选择，以及卫星数量（1－8）等的设置。
图4
图5
目前E4438C 所提供的Scenario 包括北京，台北，东京，首尔，新加坡，
♦悉尼，巴黎，伦敦，纽约，夏威夷等14个世界各地的真实卫星信息。
图6
Scenario 都是实地采集，并经过特殊处理生成的。
Scenario 的每一行都以55556 N39 54 20.00
s:seconds
4, 12, 30, 9, 31,
. 如何使用E4438C 对GPS 接收机进行测试
FF （time to first fix ）
．1 位置准确度和TTFF 测试及接收机灵敏度，重新捕获时间测试
量项，其接收机模块为例，如图8所示：
这些GPS TOW （time of week ）开始，在该时间段内每个scenario 都会包含每个可见的卫星的信息，包含PRN ，伪距，多普勒频移，载噪比，位置信息和标准化时间等。
以下是对北京（天安门广场）scenario 的具体描述： Beijing, Tiananmen Square
5/15/2007 0100, 1 hour scenario
File revision is B
Scenario latitude is 39.90555555Scenario longitude is 116.391388888889 E116 23 29.00
Scenario elevation is 60 meters.
Scenario date is 15-May-2007 08:00:00
Scenario title is Beijing
Scenario length is 01:00:00 Hours:minute Satellite PRNs in view at start of scenario: 22, 18, 5, 1At time 2332.2 seconds, Satellite PRN9 goes out of view of the receiver.At time 2332.2 seconds, Satellite PRN1 comes into view of the receiver.3这里通过以下测试项，说明E4438C 测试GPS 接收机的方法：♦ 位置准确度测试
♦ 首次定位时间TT ♦ 接收机灵敏度
♦ 重新捕获时间
♦ BER 测试
♦ 射频干扰
3使用E4438C 中GPS 模式下的Real Time MSGPS 选项即可测试上述测中灵敏度的测试也可以使用单颗星选项进行测量，图7是作这些测试的基本硬件连接图：由E4438C 发出GPS 卫星信号（频率设置为1575.42MHz ，功率设置为所有卫星总功率的和，最低可达-136dBm ），可经由衰减器，到达GPS 接收机模块，同时GPS 接收机通过LAN 或USB 连接至PC ，相应的控制软件可以看到测量结果。
以SIRF 的
♦ Navigation View ，可以显示出经度，纬度，高度的位置信息（可以与右侧
卫星全部定位，而二维
可以显示出每颗卫星的C/N0，可不断降低从E4438C ＋衰减器输
GPS 接收机已经定位后，突然无法正常接收GPS 信
Bm 情况下得到的 E4438C 提供的源文件的相关信息进行对比，计算出位置误差，然后对多次测量结果进行统计，得到位置精准度的百分比值）
♦ TTFF 可由界面中直接读出，三维定位需要至少4颗需要3颗
♦ Signal View 入到GPS 接收机的功率，从而获得各种情况下的接收机灵敏度：包括跟踪灵敏度和捕获灵敏度。
♦ 重新捕获时间，是指在号，然后又再次接收到GPS 信号重新定位的时间，这项测试需要将连接到GPS 接收机module 的RF Cable 断开知道信号丢失，然后重新接上，统计出重新捕获的时间，而不能对信号源进行RF off 的操作。
如果GPS 接收机测量软件无法提供这一功能，只能人为进行粗略统计。
本例中测试结果是在scenario ：Hawaii ，8颗星总功率-130d
E4438C GPS Emulator 8496 attenuator
10dB step
SIRF GPS module Control line USB or LAN RF cable
RF cable
图7
图8
．2 BER 测试
PS 接收机作误比特率测试，除了使用409选件外，还需要使
3使用E4438C 对G
用UN7选件，他是一个内置在信号源中的BER 分析仪。
图9是安装了UN7（BER Gate In,，BER CLK In ，BER DATA In ）选件的E4438C 的后面板，图10是BER 测量的连接框图，如图所示，需要被侧接收机能够提供解调后伪随机序列以及时钟信号给信号源的后面板，E4438C 接收到DATA 和CLK 信号后，UN7可以对比接收到的伪随机序列以及信号源发出去的伪随机序列，计算并显示BER 的％值在E4438C 的屏幕上。
图
9
图10
．3 射频干扰测试
频干扰测试，不同的模块厂家对干扰的定义不尽相同。
目. 结束语
功能需求的不断增长，GPS 接收机的测试在业界倍受关注，本文介
3对于GPS 接收机的射前并没有明确的规范定义了射频干扰都包含哪些，一般来说，厂家会跟据自身产品的特点定义干扰信号的特征，比如对于带有Bluetooth 功能的CDMA 手机中的GPS 模块，干扰主要会考虑在CDMA 信号，蓝牙信号，以及AWGN 信号，单音干扰等同时存在的情况下，对GPS 接收机性能的影响。
E4438C 具有丰富的信号产生功能，配置不同的选件就可以产生出相应的信号，来模拟射频干扰信号。
4随着对GPS 绍安捷伦公司的矢量信号发生器E4438C 对GPS 接收机的测量功能与方法，对于一般的研发客户而言，E4438C 是一款性价比高，具有多种信号产生能力，提供多种灵活测试功能的测量仪表，不久的将来，E4438C 还将提供更多的GPS 方面的测量功能，以满足更多行业发展的需求。
