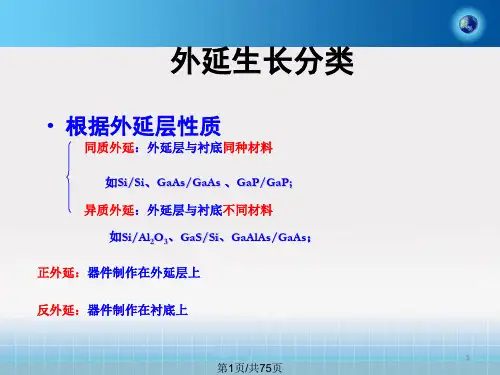

第五章硅的外延薄膜的生长外延生长工艺是一种在单晶衬底的表面上淀积一个单晶薄层(0.5∼20微米)的方法。
如果薄膜与衬底是同一种材料该工艺被称为同质外延，但常常就被简单地称为外延。
在硅衬底上淀积硅是同质外延最重要的在技术上的应用，并且是本章的基本主题。
在另一方面，如果在化学成分不同的衬底上进行淀积，则称为异质外延。
这种工艺已在被称为SOS的在蓝宝石(Al2O3)上淀积硅的工艺中得到应用。
外延起源于两个希腊字，意思是整理安排。
外延生长可以从气相(VPE)、液相(LPE)或固相(SPE)中获得。
在硅工艺中，气相外延得到了最广泛的接受，因为它对杂质浓度有良好的控制以及能获得晶体的完整性。
液相淀积在制造Ⅲ−Ⅴ族化合物外延层时得到广泛使用。
正如在第九章“非晶层损伤的退火”中讲到的，固相外延可用于离子注入的非晶层的再结晶。
发展硅外延的主要动机是为了改善双极型晶体管及后来的双极型集成电路的性能。
通过在重掺杂的硅衬底上生长一层轻掺杂的外延层，双极型器件得到优化：在维持低集电区电阻的同时，获得高的集电极－衬底击穿电压。
低的集电区电阻提供了在中等电流时的高的器件工作速度。
最近外延工艺已被用于制造先进的CMOS大规模集成电路。
这些电路中，器件被做在重掺杂的衬底上的一层很薄的(3∼7微米)轻掺杂的外延层中。
这种结构减少了在功率增加或在遭到辐射脉冲时CMOS电路可能经受的闩锁效应。
在外延层中制造器件(双极型和MOS)的其他优点还有：器件掺杂浓度的精确控制，并且这层中可以不含氧和碳。
但外延工艺并不是没有缺点，包括：a)增加了工艺复杂性和硅片成本；b)在外延层中产生缺陷；c)自掺杂以及d)图形改变和冲坏。
在这一章中，我们介绍了：a)外延淀积基础；b)外延层的掺杂；c)外延膜中的缺陷；d)对大规模集成电路的外延淀积的工艺考虑；e)外延淀积设备；f)外延膜的表征；g)硅外延的选择性淀积；和h)硅的分子束外延。
外延淀积基础这部分讨论了用于硅的气相外延的化学气相淀积(CVD)工艺的基础理论。
