专题八带电粒子在有界磁场中的临界极值问题讲解

答案：ACD
方法二旋转圆法
粒子速度大小不变，方向改变，则 r＝mqBv大小不变，但轨迹的圆心位置变化，相当于圆心在绕着入射点滚动(如图所示)．
例 2 (2015·四川理综)(多选)如图所示，S 处有一电子源，可
向纸面内任意方向发射电子，平板 MN 垂直于纸面，在纸面内的长度 L＝9.1 cm，中点 O 与 S 间的距离 d＝4.55 cm，MN 与直线 SO 的夹角为 θ，板所在平面有电子源的一侧区域有方向垂直于纸面向外的匀强磁场，磁感应强度 B＝2.0×10－4T.电子质量 m＝ 9.1×10－31 kg，电荷量 e＝－1.6×10－19C，不计电子重力．电子源发射速度 v＝1.6×106 m/s 的一个电子，该电子打在板上可能位置的区域的长度为 l，则( )
B．从 ac 边中点射出的粒子，在磁场中的运动时间为 2πm 3qB
C．从 ac 边射出的粒子的最大速度值为23qmBL D．bc 边界上只有长度为 L 的区域可能有粒子射出
[解析] 带电粒子在磁场中运动的时间是看圆心角的大小，而不是看弧的长短，A 项错误；作出带电粒子在磁场中偏转的示意图，从 ac 边上射出的粒子，所对的圆心角都是 120°，所以在磁场中运动的时间为 t＝13T＝23πqmB，B 项正确；从 ac 边射出的最大速度粒子的弧线与 bc 相切，如图所示，半径为 L，由 R＝mqBv⇒ v＝qBmR＝qmBL，C 项错误；如图所示，在 bc 边上只有 Db＝L 长度区域内有粒子射出，D 项正确，选 B、D 项．
例1 (多选)如图所示，在直角三角形 abc 中，有垂直纸面的匀强
磁场，磁感应强度为 B.在 a 点有一个粒子发射源，可以沿 ab 方向源源不断地发出速率不同，电荷量为q(q>0)、质量为 m 的同种粒子．已知∠a＝60°，ab＝L，不计粒子的重力，下列说法正确的是( )

带电粒子在磁场运动的临界问题

当速率最大时，粒子恰好从 c 点射出，由图可知其半径 R2 满足，即 R2=5L/4，再由 R2=mv2/eB，得
电子速率 v 的取值范围为：
。
点评：本题给定带电粒子在有界磁场中运动的入射速度的方向，由于入射速度的大小发生改变，从而改变了该粒子运动轨迹半径，导致粒子的出射点位置变化。在处理这类问题时重点是画出临界状态粒子运动的轨迹图，再根据几何关系确定对应的轨迹半径，最后求解临界状态的速率。
点评：本题给定带电粒子在有界磁场中运动的入射速度和出射速度的大小和方向，但由于有界磁场发生改变（磁感应强度不变，但ቤተ መጻሕፍቲ ባይዱ场区域在改变），从而改变了该粒子在有界磁场中运动的轨迹图，导致粒子的出射点位置变化。在处理这类问题时重点是画出磁场发生改变后粒子运动的轨迹图，确定临界状态的粒子运动轨迹图，再利用轨迹半径与几何关系确定对应的磁场区域的位置。综上所述，运动的带电粒子垂直进入有界的匀强磁场，若仅受洛仑兹力作用时，它一定做匀速圆周运动，这类问题虽然比较复杂，但只要准确地画出运动轨迹图，并灵活运用几何知识和物理规律，找到已知量与轨道半径R、周期T的关系，求出粒子在磁场中偏转的角度或距离以及运动时间不太难。
4．带电粒子在两种典型有界磁场中运动情况的分析 ①穿过矩形磁场区：如图3所示，一定要先画好辅助线（半径、速度及延长线）。 a、带电粒子在穿过磁场时的偏向角由 sinθ=L/R求出；（θ、L和R见图标） b、带电粒子的侧移由R2=L2-（R-y）2解出；（y见所图标） c、带电粒子在磁场中经历的时间由得出。
（3）确定入射速度的大小，而方向变化，判定粒子的出射范
围【例3】（2004年广东省高考试题）如图8所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小 B=0．60T，磁场内有一块平面感光板ab，板面与磁场方向

带电粒子在磁场中的临界极值问题

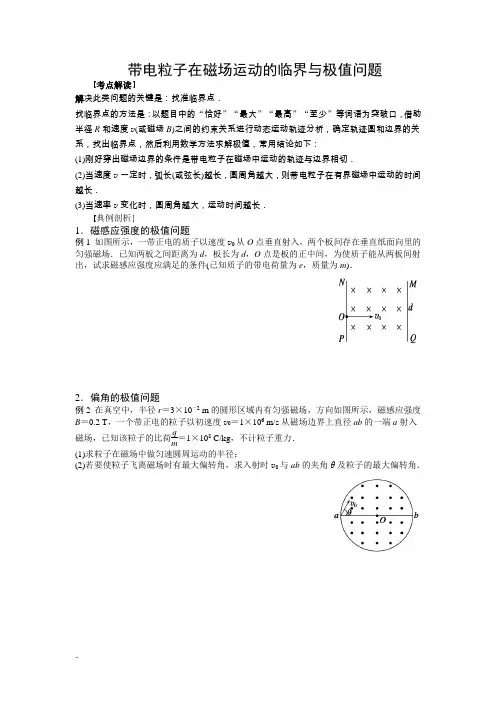

带电粒子在磁场运动的临界与极值问题考点解读解决此类问题的关键是：找准临界点．找临界点的方法是：以题目中的“恰好”“最大”“最高”“至少”等词语为突破口，借助半径R和速度v(或磁场B)之间的约束关系进行动态运动轨迹分析，确定轨迹圆和边界的关系，找出临界点，然后利用数学方法求解极值，常用结论如下：(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．(2)当速度v一定时，弧长(或弦长)越长，圆周角越大，则带电粒子在有界磁场中运动的时间越长．(3)当速率v变化时，圆周角越大，运动时间越长．典例剖析1．磁感应强度的极值问题例1 如图所示，一带正电的质子以速度v0从O点垂直射入，两个板间存在垂直纸面向里的匀强磁场．已知两板之间距离为d，板长为d，O点是板的正中间，为使质子能从两板间射出，试求磁感应强度应满足的条件(已知质子的带电荷量为e，质量为m)．2．偏角的极值问题例2 在真空中，半径r＝3×10－2 m的圆形区域内有匀强磁场，方向如图所示，磁感应强度B＝0.2 T，一个带正电的粒子以初速度v0＝1×106 m/s从磁场边界上直径ab的一端a射入磁场，已知该粒子的比荷qm＝1×108 C/kg，不计粒子重力．(1)求粒子在磁场中做匀速圆周运动的半径；(2)若要使粒子飞离磁场时有最大偏转角，求入射时v0与ab的夹角θ及粒子的最大偏转角．3．时间的极值问题例3如图所示，M、N为两块带等量异种电荷的平行金属板，两板间电压可取从零到某一最大值之间的各种数值．静止的带电粒子带电荷量为＋q，质量为m(不计重力)，从点P经电场加速后，从小孔Q进入N板右侧的匀强磁场区域，磁感应强度大小为B，方向垂直于纸面向外，CD为磁场边界上的一绝缘板，它与N板的夹角为θ＝45°，孔Q到板的下端C 的距离为L，当M、N两板间电压取最大值时，粒子恰垂直打在CD板上，求：；(1)两板间电压的最大值U(2)CD板上可能被粒子打中的区域的长度x；(3)粒子在磁场中运动的最长时间t m.4．面积的极值问题例4如图12所示，一带电质点，质量为m，电量为q，以平行于Ox轴的速度v从y轴上的a点射入图中第一象限所示的区域。
