组合逻辑电路单元测试题

  • 格式：doc
  • 大小：619.50 KB
  • 文档页数：3

组合逻辑电路单元测试题
一、选择填空（20分）
1．若在编码器中有50个编码对象，则要求输出二进制代码位数为（ ）位。

A. 5
B. 6
C.10
D. 50
2．一个16选1的数据选择器，其地址（选择控制）输入端有（ ）个。

A. 1
B. 2
C. 4
D. 16 3．一个4选1的数据选择器，其输入端有（ ）个。

A. 1
B. 2
C. 4
D. 8 4．八路数据分配器，其地址输入端有（ ）个。

A. 1
B. 2
C. 3
D. 4
5．一个译码器若有100个译码输出端，则译码输入端有（ ）个。

A. 5
B. 6
C. 7
D. 8
6．用4选1数据选择器实现函数0101A A A A Y +=, 应使( )。

A. D 0=D 2=0， D 1=D 3=1
B. D 0=D 2=1 ，D 1=D 3=0
C. D 0=D 1=0 ，D 2=D 3=1
D. D 0=D 1=0， D 2=D 3=0
7．74LS138是3线-8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出-01234567Y Y Y Y Y Y Y Y 分别应为 。

8．用3线-8线译码器74LS138实现原码输出的8路数据分配器，应S 1= ，=2S ，=3S 。

9．以下电路中，加以适当辅助门电路，( )适于实现单输出组合逻辑电路。

A. 二进制译码器
B. 数据选择器
C. 数值比较器
D. 七段显示译码器 10．组合逻辑电路消除竞争冒险的方法有( )。

A. 修改逻辑设计
B. 在输出端接入滤波电容
C. 后级加缓冲电路
D. 屏蔽输入信号的尖峰干扰 11．在二-十进制译码器中，伪码应做约束项处理( )。

A.对
B.错
12．编码器在任何时刻只能对一个输入信号进行编码( )。

A.对
B.错
13．优先编码器的输入信号是相互排斥的，不容许多个编码信号同时有效( )。

A.对
B.错
14．二进制译码器相当于是一个最小项发生器，便于实现组合逻辑电路( )。

A.对
B.错
15．数据选择器和数据分配器的功能正好相反，互为逆过程( )。

A.对
B.错
16．编码和译码是互逆的过程( )。

A.对
B.错
17．共阴发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动 。

A.对
B.错
18．图示逻辑电路实现 逻辑功能，电路的输出Q = ；L = 。

A
B
L
G
Q
二、试分析图所示电路的功能。

（10分）
A Z
Y X W
B
三、试用与非门设计一个数据选择电路。

S 1、S 0为选择端，A 、B 为数据输入端。

选择电路的功能见下表。

选择电路可以反变量输入。

（10分）
四、用74138和74151组成图所示16
通道数据传输系统，可将任一输入通道的输入数据
从任一输出通道输出。

（10分）
I 0I I 1Y 0 Y 1
Y 15
输入通道选择
输出通道选择
五、试用输出低电平有效的3线-8线译码器和逻辑门设计一组合电路。

该电路输入X ，输出F 均为三位二进制数。

二者之间关系如下： （10分）
2≤X ≤5时: F =X +2 X <2时: F =1
X >5时: F =0
六、试说明图所示两个逻辑图的功能是否一样? （10分）
图3-18 译码和数据选择器电路
(b)
(a)
七、用74LS138和74LS151和少量与非门实现组合逻辑电路。

当控制变量C 2C 1C 0=000
时：F =0；C 2C 1C 0=001时：F =ABC ；C 2C 1C 0=010时：F=A+B+C ；C 2C 1C 0=011时：F =ABC ；C 2C 1C 0=100时：F =C B A ++；C 2C 1C 0=101时：F =C B A ⊕⊕；C 2C 1C 0=110时：F =AB+AC+BC ；C 2C 1C 0=111时：F =1。

（14分）
74LS138
7
6543210Y Y Y Y Y Y Y Y 3
S 0A 1A 1S 2S 2
A 八、试用74LS283实现8421码的加法运算。

（提示：进行 8421码相加时，若和数小于等于9时，无需修正，即 74LS283输出为8421码相加之和。

当和数大于等于十 进制数10时，需加6予以修正，加0110 ） （12分） 九、判断下列逻辑函数是否存在竞争-冒险现象。

若有，试消除之。

（6分）
C B C A AB Y ++=
A 0CI
CO
B 0
A 1A 2A 3
B 1B 2B 374L S 283
Y 3Y 2Y 1Y 0
A 0B 0
A 1A 2A 3
B 1B 2B 3。

合集下载

电工学20章 题库组合逻辑电路+答案

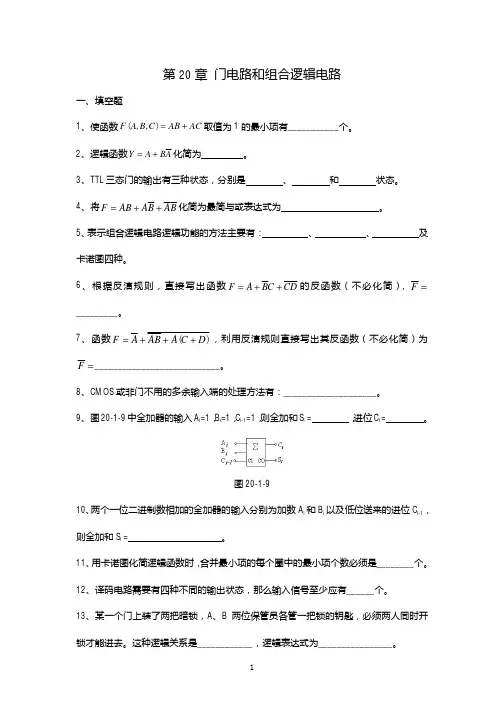

电工学20章 题库组合逻辑电路+答案


9、图 20-1-9 中全加器的输入 Ai=1，Bi=1，Ci-1=1，则全加和 Si =
，进位 Ci =
。
图 20-1-9
10、两个一位二进制数相加的全加器的输入分别为加数 Ai 和 Bi 以及低位送来的进位 Ci-1，
则全加和 Si =
。
11、用卡诺图化简逻辑函数时，合并最小项的每个圈中的最小项个数必须是________个。
D、Y=Σm(1,3,5,6)
17、8421BCD 码的 00011001 表示的十进制数为______。
A、16
B、13
C、19
D、25
18、图 20-2-18 所示逻辑电路的逻辑关系为__________。
图 20-2-18
Ａ、 F = ABCA⋅ ABCBC
B、 F = ABCA + ABCBC
∑ ∑ （2） F ( A, B, C, D) = m(2, 3, 5, 6, 7,8, 9) + d (10,11,12,14,15)
（3） F = ABD + ABC + ABD + ABD （4） Y = AB + BC D + ABD + ABCD （5）Y ( A, B, C) = AB + ABC + ABC
15、 F = AB + AC + BC 的最小项表达式为 F=__________________________。
16、一般 TTL 门和 CMOS 门相比，
门的带负载能力强，
门的工作速度快。
17、四位二进制数输出的编码器应有__________个编码输入。
18、由 n 个变量构成的任意一个最小项，有
组合逻辑电路习题(1)

组合逻辑电路习题(1)

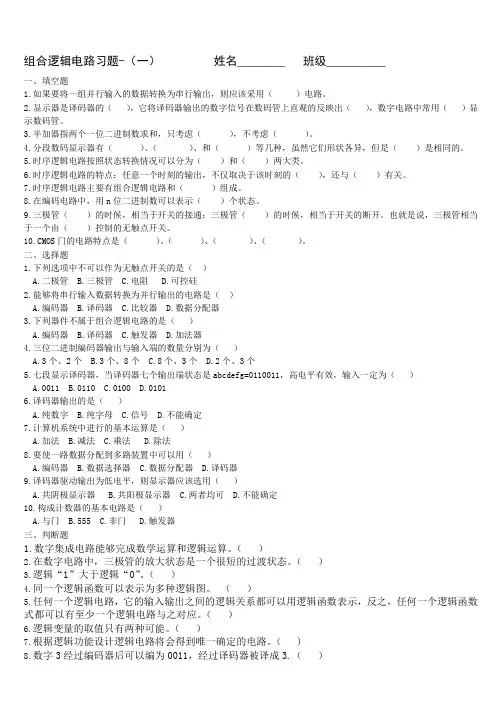

组合逻辑电路习题-（一）姓名________ 班级__________一、填空题1.如果要将一组并行输入的数据转换为串行输出，则应该采用（）电路。

2.显示器是译码器的（），它将译码器输出的数字信号在数码管上直观的反映出（），数字电路中常用（）显示数码管。

3.半加器指两个一位二进制数求和，只考虑（），不考虑（）。

4.分段数码显示器有（）、（）、和（）等几种，虽然它们形状各异，但是（）是相同的。

5.时序逻辑电路按照状态转换情况可以分为（）和（）两大类。

6.时序逻辑电路的特点：任意一个时刻的输出，不仅取决于该时刻的（），还与（）有关。

7.时序逻辑电路主要有组合逻辑电路和（）组成。

8.在编码电路中，用n位二进制数可以表示（）个状态。

9.三极管（）的时候，相当于开关的接通；三极管（）的时候，相当于开关的断开。

也就是说，三极管相当于一个由（）控制的无触点开关。

10.CMOS门的电路特点是（）、（）、（）、（）。

二、选择题1.下列选项中不可以作为无触点开关的是（）A.二极管B.三极管C.电阻D.可控硅2.能够将串行输入数据转换为并行输出的电路是（）A.编码器B.译码器C.比较器D.数据分配器3.下列器件不属于组合逻辑电路的是（）A.编码器B.译码器C.触发器D.加法器4.三位二进制编码器输出与输入端的数量分别为（）A.3个、2个B.3个、8个C.8个、3个D.2个、3个5.七段显示译码器，当译码器七个输出端状态是abcdefg=0110011，高电平有效，输入一定为（）A.0011B.0110C.0100D.01016.译码器输出的是（）A.纯数字B.纯字母C.信号D.不能确定7.计算机系统中进行的基本运算是（）A.加法B.减法C.乘法D.除法8.要使一路数据分配到多路装置中可以用（）A.编码器B.数据选择器C.数据分配器D.译码器9.译码器驱动输出为低电平，则显示器应该选用（）A.共阴极显示器B.共阳极显示器C.两者均可D.不能确定10.构成计数器的基本电路是（）A.与门B.555C.非门D.触发器三、判断题1.数字集成电路能够完成数学运算和逻辑运算。

组合逻辑电路练习试卷

组合逻辑电路练习试卷

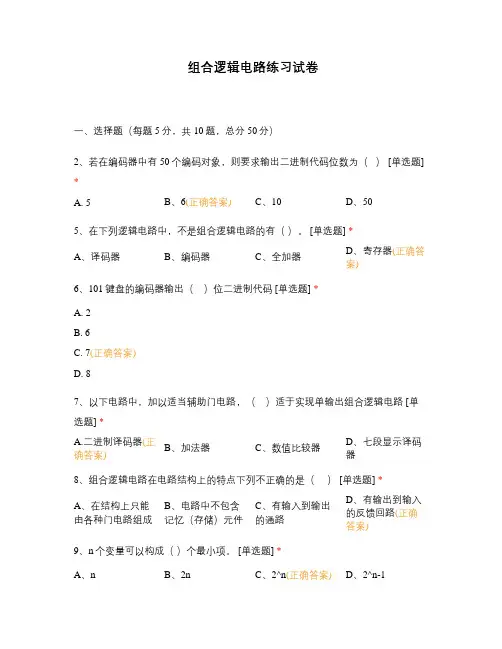

组合逻辑电路练习试卷一、选择题（每题5分，共10题，总分50分）2、若在编码器中有50个编码对象，则要求输出二进制代码位数为（） [单选题] *A. 5 B、6(正确答案)C、10D、505、在下列逻辑电路中，不是组合逻辑电路的有（）。
