PCB基础知识（⼀）在电⼦⾏业有⼀个关键的部件叫做(printed circuit board,印刷电路板)。
这是⼀个太基础的部件，导致很多⼈都很难解释到底什么是PCB。
这篇⽂章将会详细解释PCB的构成，以及在PCB的领域⾥⾯常⽤的⼀些术语。
在接下来的⼏页⾥⾯，我们将讨论PCB的组成，包括⼀些术语，简要的组装⽅法，以及简介PCB的设计过程。
What's a PCB?PCB(Printed circuit board)是⼀个最普遍的叫法，也可以叫做“printed wiring boards” 或者 “printed wiring cards”。
在PCB出现之前，电路是通过点到点的接线组成的。
这种⽅法的可靠性很低，因为随着电路的⽼化，线路的破裂会导致线路节点的断路或者短路。
绕线技术是电路技术的⼀个重⼤进步，这种⽅法通过将⼩⼝径线材绕在连接点的柱⼦上，提升了线路的耐久性以及可更换性。
（1977年Z80计算机的绕线背板）当电⼦⾏业从真空管、继电器发展到硅半导体以及的时候，电⼦元器件的尺⼨和价格也在下降。
电⼦产品越来越频繁的出现在了消费领域，促使⼚商去寻找更⼩以及性价⽐更⾼的⽅案。
于是，PCB诞⽣了。
Composition（组成）PCB看上去像多层蛋糕或者千层⾯--制作中将不同的材料的层，通过热量和粘合剂压制到⼀起。
从中间层开始吧。
FR4PCB的基材⼀般都是玻璃纤维。
⼤多数情况下，PCB的玻璃纤维基材⼀般就指"FR4"这种材料。
"FR4"这种固体材料给予了PCB硬度和厚度。
除了FR4这种基材外，还有柔性⾼温塑料（聚酰亚胺或类似）上⽣产的柔性电路板等等。
你可能会发现有不同厚度的PCB；然⽽ SparkFun的产品的厚度⼤部分都是1.6mm（0.063''）。
有⼀些产品也采⽤了其它厚度，⽐如LilyPad、Arudino Pro Micro boards采⽤了0.8mm的板厚。

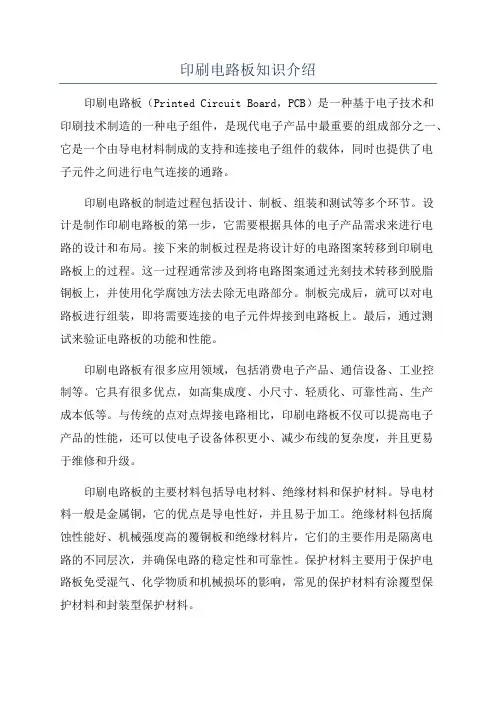

印刷电路板知识介绍印刷电路板（Printed Circuit Board，PCB）是一种基于电子技术和印刷技术制造的一种电子组件，是现代电子产品中最重要的组成部分之一、它是一个由导电材料制成的支持和连接电子组件的载体，同时也提供了电子元件之间进行电气连接的通路。
印刷电路板的制造过程包括设计、制板、组装和测试等多个环节。
设计是制作印刷电路板的第一步，它需要根据具体的电子产品需求来进行电路的设计和布局。
接下来的制板过程是将设计好的电路图案转移到印刷电路板上的过程。
这一过程通常涉及到将电路图案通过光刻技术转移到脱脂铜板上，并使用化学腐蚀方法去除无电路部分。
制板完成后，就可以对电路板进行组装，即将需要连接的电子元件焊接到电路板上。
最后，通过测试来验证电路板的功能和性能。
印刷电路板有很多应用领域，包括消费电子产品、通信设备、工业控制等。
它具有很多优点，如高集成度、小尺寸、轻质化、可靠性高、生产成本低等。
与传统的点对点焊接电路相比，印刷电路板不仅可以提高电子产品的性能，还可以使电子设备体积更小、减少布线的复杂度，并且更易于维修和升级。
印刷电路板的主要材料包括导电材料、绝缘材料和保护材料。
导电材料一般是金属铜，它的优点是导电性好，并且易于加工。
绝缘材料包括腐蚀性能好、机械强度高的覆铜板和绝缘材料片，它们的主要作用是隔离电路的不同层次，并确保电路的稳定性和可靠性。
保护材料主要用于保护电路板免受湿气、化学物质和机械损坏的影响，常见的保护材料有涂覆型保护材料和封装型保护材料。
印刷电路板还有一些特殊类型，如多层板、刚性板和柔性板等。
多层板由多个电路层通过加工制造而成，它具有高集成度和结构紧凑的优点，常用于高端电子产品。
刚性板是最常见的电路板类型，它的基材一般是玻璃纤维增强的塑料，具有良好的机械强度和电气性能。
柔性板是一种由柔性基材制成的电路板，它具有柔软、可弯曲的特点，适用于需要弯曲和折叠的电子设备。
随着电子技术的不断发展，印刷电路板的设计和制造技术也在不断创新和改进。
PCB制板基础知识一、PCB概念PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
二、PCB在各种电子设备中作用和功能1.焊盘：提供集成电路等各种电子元器件固定、装配的机械支撑。
2.走线：实现集成电路等各种电子元器件之间的布线和电气连接（信号传输）或电绝缘。
提供所要求的电气特性，如特性阻抗等。
3.绿油和丝印：为自动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。
三、PCB技术发展概要从1903年至今,若以PCB组装技术的应用和发展角度来看,可分为三个阶段1、通孔插装技术(THT)阶段PCB1.金属化孔的作用：(1).电气互连---信号传输(2).支撑元器件---引脚尺寸限制通孔尺寸的缩小a.引脚的刚性b.自动化插装的要求2.提高密度的途径(1)减小器件孔的尺寸，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm(2)缩小线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm(3)增加层数：单面—双面—4层—6层—8层—10层—12层—64层2、表面安装技术（SMT）阶段PCB1.导通孔的作用：仅起到电气互连的作用，孔径可以尽可能的小，堵上孔也可以。
2.提高密度的主要途径(1).过孔尺寸急剧减小：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm(2).过孔的结构发生本质变化：a.埋盲孔结构优点：提高布线密度1/3以上、减小PCB尺寸或减少层数、提高可靠性、改善了特性阻抗控制，减小了串扰、噪声或失真（因线短，孔小）b.盘内孔（hole in pad）消除了中继孔及连线(3)薄型化：双面板：1.6mm—1.0mm—0.8mm—0.5mm(4)PCB平整度：a.概念：PCB板基板翘曲度和PCB板面上连接盘表面的共面性。
初识PCB一、什么是PCB？PCB 即 Printed Circuit Board 的简写，中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
1、PCB的历史印制电路板的发明者是奥地利人保罗·爱斯勒（Paul Eisler），他于1936年在一个收音机装置内采用了印刷电路板。
1943年，美国人将该技术大量使用于军用收音机内。
1948年，美国正式认可这个发明用于商业用途。
自20世纪50年代中期起，印刷电路版技术才开始被广泛采用。
在印制电路板出现之前，电子元器件之间的互连都是依靠电线直接连接实现的。
而现在，电路面包板只是作为有效的实验工具而存在；印刷电路板在电子工业中已经占据了绝对统治的地位。
2、PCB绘制印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。
印刷电路板的设计主要指版图设计，需要考虑外部连接的布局、内部电子元件的优化布局、金属连线和通孔的优化布局、电磁保护、热耗散等各种因素。
优秀的版图设计可以节约生产成本，达到良好的电路性能和散热性能。
简单的版图设计可以用手工实现，复杂的版图设计需要借助计算机辅助设计（CAD）实现。
3、PCB的分类根据电路层数分类：分为单面板、双面板和多层板。
常见的多层板一般为4层板或6层板，复杂的多层板可达十几层。
根据软硬进行分类：分为普通电路板和柔性电路板。
4、PCB制作首先：PCB（印刷电路板）的原料是什么呢？大家知道有种东西叫"玻璃纤维"吧，这种材料我们在日常生活中出处可见，比如防火布、防火毡的核心就是玻璃纤维，玻璃纤维很容易和树脂相结合，我们把结构紧密、强度高的玻纤布浸入树脂中，硬化就得到了隔热绝缘、不易弯曲的PCB基板了--如果把PCB板折断，边缘是发白分层，足以证明材质为树脂玻纤。
然后呢？光是绝缘板我们可不能传递电信号，于是需要在表面覆铜。
pcb基础知识PCB是Printed Circuit Board的缩写，即印制电路板。
它是一种将电子元器件连接起来的基础电路板，广泛应用于电子设备中。
首先，PCB具有很多优点。
首先，PCB能够大大减少电子设备的体积。
相比之下，传统的电子线路需要大量的线材来连接各种电子元器件，而PCB可以将这些元器件直接焊接在板上，从而节省了空间。
其次，PCB具有良好的电气性能。
相比之下，使用传统线路构建的电子设备很容易出现导线之间的短路和开路现象，而PCB可以有效地避免这些问题，从而提高了电子设备的可靠性和稳定性。
此外，PCB还具有良好的热传导性能，可以帮助散热，防止设备过热。
PCB的结构主要分为五个层次。
首先是最底层的基材层，通常由玻璃纤维增强的环氧树脂制成，具有良好的机械强度和绝缘性能。
其次是铜箔层，它是用于形成电路连接的导电层。
然后是印刷层，它是用于印刷电路板上的电路图案和文字的层。
最后是保护层和阻焊层，它们用于保护电路和防止电路短路。
PCB的制造过程包括以下几个步骤。
首先是设计电路图。
设计师使用电子设计自动化工具来设计电路图和布局。
然后是制作印刷层。
设计师将设计好的电路图印刷到铜箔层上。
接下来是蚀刻铜箔。
设计师使用化学溶剂将不需要的铜箔部分蚀刻掉，从而形成电路连接。
然后是穿孔。
设计师使用机器在基材上打孔，以连接电路的各个层次。
最后是组装和焊接。
设计师将元器件焊接到板上，并进行必要的测试。
在使用PCB时，需要注意一些基本规则。
首先是防止短路和开路。
在设计电路时，应合理布局和连接电子元器件，避免导线之间的短路和开路。
其次是良好的导热性能。
在选择材料和设计布局时，应考虑散热问题，以防止电子设备过热。
此外，还应注意电磁兼容性和防静电。
总结起来，PCB作为印制电路板，是电子设备中不可或缺的基础元件。
它具有体积小、电气性能好、热传导性能强等优点，可以提高电子设备的可靠性和稳定性。
在使用PCB时，需要根据设计规则和注意事项来布局和连接电子元器件，以保证电路的正常运行。
pcba的组成PCBA（Printed Circuit Board Assembly），即印刷电路板组装，是电子产品中不可或缺的组成部分。
它承载着各种电子元件，连接电路并实现电子设备的正常工作。
本文将从多个维度对PCBA的组成进行探讨。
首先，PCBA的主要组成部分是电路板。
电路板是一种以导电材料为基础，通过印刷技术制作的板状结构。
它通常由底板、导线、焊盘和元器件安装区域等部分组成。
底板通常采用玻璃纤维等材料制成，具有较好的绝缘性能和机械强度。
导线是电路板上的线路，通常用铜箔通过化学腐蚀、机械刮除等方法制作而成。
焊盘是安装元器件的位置，通常由金属材料制成，具有良好的导电性能。
其次，PCBA的组成还包括各种电子元件。
电子元件是电路的基本构成单位，通过连接电路板上的导线，实现电子设备的各种功能。
常见的电子元件包括电阻、电容、晶体管、二极管等。
它们具有不同的功能，如调节电流、存储能量、放大信号等。
PCBA中的电子元件通常是通过插入式或表面贴装技术安装在电路板上，以确保电子设备的正常工作。
此外，PCBA的组成还包括连接器和插针。
连接器是用于连接电路板与其他设备之间的接口，通过导线或者连接线实现信号的传输和电源的供应。
它们通常具有可插拔性，便于维修和更换。
插针则是用于连接连接器和外部电源或信号源的导线，起到导电作用。
连接器和插针的质量对于电子设备的工作稳定性和可靠性至关重要。
此外，PCBA的组成还包括焊接材料和丝印。
焊接材料用于固定元器件与电路板之间的连接，常用的有焊锡丝和焊锡球等。
焊接技术的好坏直接影响到PCBA的质量和可靠性。
丝印是印刷在电路板上的文字或标识，用于标识元器件的位置、型号等信息，方便维修和维护工作。
最后，PCBA的组成还包括保护层和屏蔽层。
保护层是一层覆盖在电路板表面的保护材料，可以起到防尘、防水和绝缘的作用，保护电路板和元器件不受外界环境的侵蚀。
屏蔽层则是用金属材料制成的隔离层，用于屏蔽电磁辐射和干扰信号，保证电子设备的正常工作。

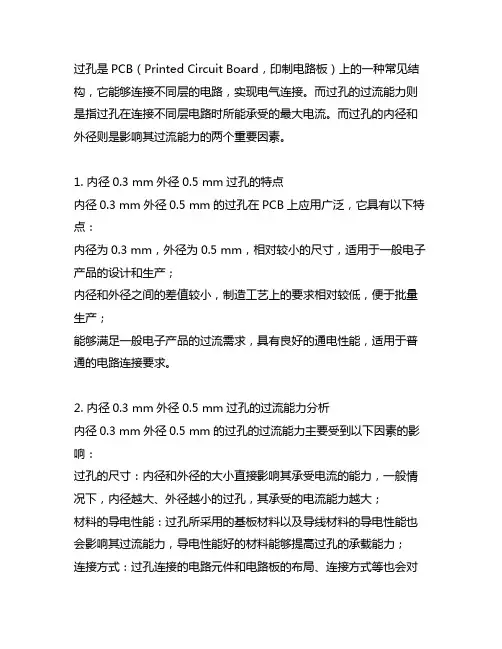

过孔是PCB（Printed Circuit Board，印制电路板）上的一种常见结构，它能够连接不同层的电路，实现电气连接。
而过孔的过流能力则是指过孔在连接不同层电路时所能承受的最大电流。
而过孔的内径和外径则是影响其过流能力的两个重要因素。
1. 内径0.3 mm外径0.5 mm过孔的特点内径0.3 mm外径0.5 mm的过孔在PCB上应用广泛，它具有以下特点：内径为0.3 mm，外径为0.5 mm，相对较小的尺寸，适用于一般电子产品的设计和生产；内径和外径之间的差值较小，制造工艺上的要求相对较低，便于批量生产；能够满足一般电子产品的过流需求，具有良好的通电性能，适用于普通的电路连接要求。
2. 内径0.3 mm外径0.5 mm过孔的过流能力分析内径0.3 mm外径0.5 mm的过孔的过流能力主要受到以下因素的影响：过孔的尺寸：内径和外径的大小直接影响其承受电流的能力，一般情况下，内径越大、外径越小的过孔，其承受的电流能力越大；材料的导电性能：过孔所采用的基板材料以及导线材料的导电性能也会影响其过流能力，导电性能好的材料能够提高过孔的承载能力；连接方式：过孔连接的电路元件和电路板的布局、连接方式等也会对过孔的过流能力产生影响，合理的布局和连接方式能够减小过孔的过流压力，提高其过流能力。
3. 如何提高内径0.3 mm外径0.5 mm过孔的过流能力针对内径0.3 mm外径0.5 mm的过孔，我们可以采取以下措施来提高其过流能力：合理设计过孔的尺寸：在实际设计过程中，我们可以根据电子产品的具体要求，合理设计过孔的内径和外径，使其能够承受所需的最大电流；选择优质的导电材料：在制造过程中，我们可以选择导电性能好的基板材料和导线材料，提高过孔的导电性能，增强其承载能力；优化连接方式：在布局和连接过程中，可以采用合理的方式连接过孔和电路元件，减小过孔的过流压力，提高其过流能力。
4. 结论内径0.3 mm外径0.5 mm的过孔在PCB设计中具有广泛的应用，其过流能力的大小直接影响着电子产品的性能和稳定性。
印制电路板常见结构以及PCB抄板PCB设计基础知识印制电路板（PCB）的常见结构可以分为单层板（single Layer PCB）、双层板（Double Layer PCB）和多层板（Multi Layer PCB）三种。
一、单层板single Layer PCB单层板（single Layer PCB）是只有一个面敷铜，另一面没有敷铜的电路板。
元器件一般情况是放置在没有敷铜的一面，敷铜的一面用于布线和元件焊接，如图所示。
二、双层板Double Layer PCB双层板（Double Layer PCB）是一种双面敷铜的电路板，两个敷铜层通常被称为顶层（Top Layer）和底层（Bottom Layer），两个敷铜面都可以布线，顶层一般为放置元件面，底层一般为元件焊接面，如图所示。
三、多层板Multi Layer PCB多层板（Multi Layer PCB）就是包括多个工作层面的电路板，除了有顶层（Top Layer）和底层（Bottom Layer）之外还有中间层，顶层和底层与双层面板一样，中间层可以是导线层、信号层、电源层或接地层，层与层之间是相互绝缘的，层与层之间的连接往往是通过孔来实现的。
以四层板为例，如图2 3 4 所示。
这个四层板除了具有顶层和底层之外，内部还具有一个地层和一个图2 3 4 四层板结构尽管Protel DXP支持72层板的设计，但在实际的应用中，一般六层板已经能够满足电路设计的要求，不必将电路板设计成更多层结构。
Prepreg&corePrepreg：半固化片，又称预浸材料，是用树脂浸渍并固化到中间程度(B 阶)的薄片材料。
半固化片可用作多层印制板的内层导电图形的黏结材料和层间绝缘。
在层压时，半固化片的环氧树脂融化、流动、凝固，将各层电路毅合在一起，并形成可靠的绝缘层。
core:芯板，芯板是一种硬质的、有特定厚度的、两面包铜的板材，是构成印制板的基础材料。
通常我们所说的多层板是由芯板和半固化片互相层叠压合而成的。
而半固化片构成所谓的浸润层，起到粘合芯板的作用，虽然也有一定的初始厚度，但是在压制过程中其厚度会发生一些变化。
通常多层板最外面的两个介质层都是浸润层，在这两层的外面使用单独的铜箔层作为外层铜箔。
外层铜箔和内层铜箔的原始厚度规格，一般有0.5OZ、1OZ、2OZ(1OZ约为35um或1.4mil)三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近1 OZ左右。
内层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个um。
多层板的最外层是阻焊层，就是我们常说的“绿油”，当然它也可以是黄色或者其它颜色。
阻焊层的厚度一般不太容易准确确定，在表面无铜箔的区域比有铜箔的区域要稍厚一些，但因为缺少了铜箔的厚度，所以铜箔还是显得更突出，当我们用手指触摸印制板表面时就能感觉到。
当制作某一特定厚度的印制板时，一方面要求合理地选择各种材料的参数，另一方面，半固化片最终成型厚度也会比初始厚度小一些。
下面是一个典型的6层板叠层结构（iMX255coreboard）：PCB的参数：不同的印制板厂，PCB的参数会有细微的差异，需要与电路板厂的工程师沟通，得到该厂的一些参数数据，主要是介电常数和阻焊层厚度两个参数各个板厂会有差别。
表层铜箔：可以使用的表层铜箔材料厚度有三种：12um、18um和35um。
加工完成后的最终厚度大约是44um、50um和67um，大致相当于铜厚1 OZ、1.5 OZ、2 OZ。
注意：在用阻抗计算软件进行阻抗控制时，外层的铜厚没有0.5 OZ的值。
芯板：我们常用的板材是S1141A，标准的FR-4，两面包铜，可选用的规格可与厂家联系确定。
半固化片：规格（原始厚度）有7628（0.185mm/7.4mil），2116（0.105mm/4.2mil），1080（0.075mm/3mil），3313（0.095mm/4mil ），实际压制完成后的厚度通常会比原始值小10-15um左右（即0.5-1mil），因此叠层设计的最小介质层厚不得小于3mil。
同一个浸润层最多可以使用3个半固化片，而且3个半固化片的厚度不能都相同，最少可以只用一个半固化片，但有的厂家要求必须至少使用两个。
如果半固化片的厚度不够，可以把芯板两面的铜箔蚀刻掉，再在两面用半固化片粘连，这样可以实现较厚的浸润层。
半固化片的介电常数与厚度有关，下表为不同型号的半固化片厚度和介电常数参数：型号厚度介电常数1080 2.8mil 4.33313 3.8mil 4.32116 4.5mil 4.57628 6.8mil 4.7板材的介电常数与其所用的树脂材料有关，FR4板材其介电常数为4.2—4.7,并且随着频率的增加会减小。
阻焊层：铜箔上面的阻焊层厚度C2≈8-10um，表面无铜箔区域的阻焊层厚度C1根据表面铜厚的不同而不同，当表面铜厚为45um时C1≈13-15um，当表面铜厚为70um时C1≈17-18um，在用SI9000进行计算时，阻焊层的厚度取0.5OZ即可。
导线横截面：由于铜箔腐蚀的关系，导线的横截面不是一个矩形，实际上是一个梯形。
以TOP 层为例，当铜箔厚度为1OZ时，梯形的上底边比下底边短1MIL。
比如线宽5MIL，那么其上底边约4MIL，下底边5MIL。
上下底边的差异和铜厚有关，下表是不同情况下梯形上下底的关系。
线宽铜厚（OZ）上线宽（mil）下线宽（mil）内层0.5W-0.5W内层1W-1W内层2W-1.5W-1外层0.5W-1W外层1W-0.8W-0.5外层2W-1.5W-1说明：上表中的W表示设计的理想线宽。
通常阻抗计算采用的模型为：上面两个模型为基本的微带线模型和带状线模型。
在微带线模型中，还有如下几种：无涂覆层的模型一般不采用。
上图右边的模型中的介电常数Er1和Er2根据采用的半固化片的具体型号确定，主要型号已经在上面列出。
具体的参数需要向板厂咨询。
下面解释板厂给我们的叠层图的含义：我们的板是六层板，从上图可以看出有两个表层铜箔，两个芯板，因此有六个铜箔层，中间的波浪线表示半固化片，含义和型号也在上面的介绍中解释清楚了。
如果要进一步了解阻抗控制和SI9000的用法，请参考本人的另一篇日志：/blog/?p=1206，PCB的阻抗控制与前端仿真（SI9000的应用）。
单面板的流程:单面PCB是只有一面有导电图形的印制板。
一般采用酚醛纸基覆铜箔板制作，也常采用环氧纸基或环氧玻璃布覆铜板。
单面PCB主要用于民用电子产品，如：收音机、电视机、电子仪器仪表等。
单面板的印制图形比较简单，一般采用丝网漏印的方法转移图形，然后蚀刻出印制板，也有采用光化学法生产的，其生产工艺流程如图所示。
双面板的生产流程:双面PCB是两面都有导电图形的印制板。
显然，双面板的面积比单面板大了一倍，适合用于比单面板更复杂的电路。
双面印制板通常采用环氧玻璃布覆铜箔板制造。
它主要用于性能要求较高的通信电子设备、高级仪器仪表以及电子计算机等。
双面板的生产工艺一般分为工艺导线法、堵孔法、掩蔽法和图形电镀一蚀刻法等几种，图形电镀一蚀刻法生产双面PcB的工艺流程如图所示。
再有一个就是多层板的,无论是四层八层,还是更多的层数年,都是如下所列的资料相似:多层板生产流程:多层PCB是有三层或三层以上导电图形和绝缘材料层压合成的印制板。
它实际上是使用数片双面板，并在每层板间放进一层绝缘层后粘牢(压合)而成。
它的层数通常都是偶数，并且包含最外侧的两层。
从技术的角度来说可以做到近100层的PCB板，但目前计算机的主机板都是4～8层的结构。
多层印制板～般采用环氧玻璃布覆铜箔层压板。
为了提高金属化孔的可靠性，应尽量选用耐高温的、基板尺寸稳定性好的、特别是厚度方向热膨胀系数较小的，且与铜镀层热膨胀系数基本匹配的新型材料。
制作多层印制板，先用铜箔蚀刻法做出内层导线图形，然后根据设计要求，把几张内层导线图形重叠，放在专用的多层压机内，经过热压、粘合工序，就制成了具有内层导电图形的覆铜箔的层压板，以后加工工序与双面孔金属化印制板的制造工序基本相同，其工艺流程如图所示。
双面锡板/沉金板制作流程:开料------钻孔-----沉铜----线路---图电----蚀刻-----阻焊---字符----喷锡(或者是沉金)-锣边—v割(有些板不需要)-----飞测----真空包装双面镀金板制作流程:开料------钻孔-----沉铜----线路----图电---镀金----蚀刻----阻焊----字符-----锣边---v 割---飞测---真空包装多层锡板/沉金板制作流程:开料------内层-----层压----钻孔---沉铜----线路---图电----蚀刻-----阻焊---字符----喷锡(或者是沉金)-锣边—v割(有些板不需要)-----飞测----真空包装多层板镀金板制作流程:开料------内层-----层压----钻孔---沉铜----线路---图电----镀金----蚀刻----阻焊----字符-----锣边---v割---飞测---真空包装1.1 PCB扮演的角色PCB的功能为提供完成第一层级构装的组件与其它必须的电子电路零件接合的基地，以组成一个具特定功能的模块或成品。
所以PCB在整个电子产品中，扮演了整合连结总其成所有功能的角色，也因此时常电子产品功能故障时，最先被质疑往往就是PCB。
图1.1是电子构装层级区分示意。
1.2 PCB的演变1.早于1903年Mr. Albert Hanson首创利用"线路"(Circuit)观念应用于电话交换机系统。
它是用金属箔予以切割成线路导体，将之黏着于石蜡纸上，上面同样贴上一层石蜡纸，成了现今PCB的机构雏型。
见图1.22. 至1936年，Dr Paul Eisner真正发明了PCB的制作技术，也发表多项专利。
而今日之print-etch(photoimage transfer)的技术，就是沿袭其发明而来的。
1.3 PCB种类及制法在材料、层次、制程上的多样化以适合不同的电子产品及其特殊需求。
以下就归纳一些通用的区别办法，来简单介绍PCB的分类以及它的制造方法。
1.3.1 PCB种类A. 以材质分a. 有机材质酚醛树脂、玻璃纤维/环氧树脂、Polyimide、BT/Epoxy等皆属之。
b. 无机材质铝、Copper-invar-copper、ceramic等皆属之。
主要取其散热功能B. 以成品软硬区分a. 硬板Rigid PCBb.软板Flexible PCB 见图1.3c.软硬板Rigid-Flex PCB 见图1.4C. 以结构分D. 依用途分：通信/耗用性电子/军用/计算机/半导体/电测板…,见图1.8 BGA.另有一种射出成型的立体PCB，因使用少，不在此介绍。
