太阳能灯控制器使用说明1. 产品概述太阳能灯控制器是一种专门用于控制太阳能灯的设备，它通过智能化的电路设计和先进的光控技术，实现对太阳能灯的自动控制。
本文将详细介绍太阳能灯控制器的使用方法和注意事项，以帮助用户更好地使用该产品。
2. 功能特点•光控功能：根据环境光线的变化，自动调节太阳能灯的亮度和开关状态。
•时间控功能：根据预设的时间段，自动打开或关闭太阳能灯。
•多种工作模式：支持手动模式、自动模式和定时模式，满足不同需求。
•电池保护功能：具有过充、过放、短路等多种保护功能，延长电池寿命。
3. 使用方法步骤1：安装1.将太阳能灯控制器固定在适当位置，确保其与太阳能电池板、LED灯具和电池之间的连接正确无误。
2.注意避免暴露在直射阳光下或受到雨水浸泡，以免影响使用寿命。
步骤2：连接1.将太阳能电池板的正负极分别与控制器的“PV+”和“PV-”端子相连。
2.将LED灯具的正负极分别与控制器的“LOAD+”和“LOAD-”端子相连。
3.将电池的正负极分别与控制器的“BAT+”和“BAT-”端子相连。
步骤3：设置1.打开控制器，进入设置界面。
2.根据需要选择工作模式：手动模式、自动模式或定时模式。
–手动模式：用户手动控制太阳能灯的亮度和开关状态。
–自动模式：根据环境光线自动调节太阳能灯的亮度和开关状态。
–定时模式：根据预设时间段自动打开或关闭太阳能灯。
3.根据需要设置亮度和时间参数，确保符合实际需求。
步骤4：使用1.根据设置的工作模式，使用遥控器或按键来控制太阳能灯的亮度和开关状态。
2.如果选择了自动模式或定时模式，在光线暗下来或预设时间到达时，太阳能灯将自动调节亮度或打开/关闭。
4. 注意事项•在安装和连接过程中，请务必断开电源，以免电击或设备损坏。
•太阳能灯控制器应安装在通风良好、避免阳光直射和雨水浸泡的地方。
•请勿将控制器与高压设备或大电流负载直接连接，以免损坏控制器。
•定期检查电池的电量，并根据需要进行充电或更换。
太阳能太阳能路灯控制器功能说明书路灯控制器功能说明书一,概述太阳能路灯控制器适用于太阳能控制供电系统,尤其适用于独立太阳能路灯系统.控制器能够把太阳能最大限度的提取并存储.包含以下控制功能 :特点如下:1. 提供太阳能输入最大功率跟踪通道 (独立控制)。
. 1路2. 提供光控输出通道 (分时复用端口)。
1路3. 提供时控输出通道 (分时复用端口)。
1路4. 太阳能输入通道反接，反充保护。
5. 输出通道限流，短路保护(包含光控输出,时控输出)。
6. 电池输入反接保护(持续反接不损坏)。
7. 支持24V ，12V 太阳能输入路灯系统，内部自动识别，自动控制。
二,输入输出输入输出接口接口[24V+ 24V-]--------- 电池输入端;电池电压等级：当使用12V 等级太阳能板电池，此端接12V 电池；当使用24V 等级太阳能板电池，此端接12V 电池；[SAR+ SAR-]---------太阳能电压输入端; 输入电压<50V ,输入电流分别对应10A额定输入；20A 额定输入；30A 额定输入。
[OUT- OUT+]---------光控时控复用输出端,输出电流限定为：10A 系统： 连续输出电流10A ， 峰值限流到45A 20A 系统： 连续输出电流20A ， 峰值限流到60A 30A 系统： 连续输出电流30A ， 峰值限流到70ASTATUS ---------状态灯:黄灯灭--------电池电压正常黄灯亮--------电池电压过压黄灯闪亮--------电池电压欠压OUT --------------输出指示灯红灯亮--------光控或时控输出端有输出红灯灭--------输出端关闭ENERGY---------太阳能输入充电指示绿灯闪亮---正在对电池充电绿灯---------电池不充电TIME--------------时控输出定时调整端子有4个拨码开关端子,从左到右对应时间为 8小时,4小时,2小时,1小时; 若多组同时拨到ON 状态,得到的时间是他们对应时间的相加.所以最长定时为15小时,最短1小时注意 :当此拨码开关全OFF 时,表示进入表示进入初始初始初始输出时间输出时间输出时间调试模式调试模式,配合2个指示灯状态来校准状态来校准初始输出初始输出初始输出时间。
最简单的太阳能控制开关电路可能包括一个光敏传感器、一个继电器以及一个太阳能电池板。
光敏传感器用于检测光线强度，当光线强度达到一定值时，光敏传感器的输出会改变，从而触发继电器开关。
太阳能电池板则负责为整个电路提供电力。
当光线强度达到设定值时，光敏传感器输出变化，从而触发继电器开关，太阳能电池板开始工作。
这个简单的太阳能控制开关电路可以用来控制任何需要电源的设备，如LED灯等。
请注意，这只是一个非常基础的电路，实际应用中可能需要更复杂的电路设计以适应不同的需求。
同时，涉及到电子电路和电力设备时，一定要注意安全，一定要在专业人士的指导下进行操作。
太阳能LED路灯控制系统设计一、设计目标随着人们对环境保护意识的增强和能源消耗的压力，太阳能照明系统作为一种新型照明方式逐渐被广泛应用。
本设计旨在设计一套太阳能LED路灯控制系统，使其能够实现按需调节光照亮度、延长路灯使用寿命、提高能源利用效率和减少能源浪费。
二、系统组成该太阳能LED路灯控制系统主要由三部分组成：太阳能光电转换装置、储能装置和LED路灯控制装置。
1.太阳能光电转换装置：通过太阳能电池板将太阳能转化为电能，并将其充电送到储能装置。
太阳能电池板应根据实际情况选择合适的功率，以满足夜间照明需求。
2.储能装置：由电池组成，用于存储白天由太阳能电池板转化的电能，以供夜晚照明使用。
储能装置应具有较大的容量和高效的充放电特性，以确保路灯能够持续工作数天。
3.LED路灯控制装置：主要由控制器、传感器和LED路灯组成。
控制器采用微处理器控制，能够根据不同的环境条件和光照需求调节路灯的亮度，实现节能调光。
传感器可以负责检测环境亮度和电池电量，以便对路灯的亮度进行调节，并进行充电和放电管理。
LED路灯采用高效节能的LED光源，能够提供优质的照明效果。
三、系统工作原理当太阳能电池板接收到太阳能并转化为电能时，控制器通过传感器来调节LED路灯的亮度。
在光线较暗的时候，控制器会自动提高LED路灯的亮度，以确保良好的照明效果。
当光线足够亮时，控制器会自动降低LED路灯的亮度，以实现节能减排的目的。
储能装置起到了存储电能的作用，当夜晚来临时，路灯可以从储能装置中获取电能来提供照明。
当电池电量较低时，控制器会自动调整LED路灯的亮度，以延长电池的寿命。
同时，控制器也会监测电池电量，当电量过低时，会自动调节LED路灯的亮度或者关停路灯，以充电恢复电量。
四、系统特点1.节能环保：太阳能光电转换装置将太阳能转化为电能，具有非常高的能源利用效率，是一种非常环保的照明方式。
而LED路灯作为光源，比传统的荧光灯和白炽灯更加节能。

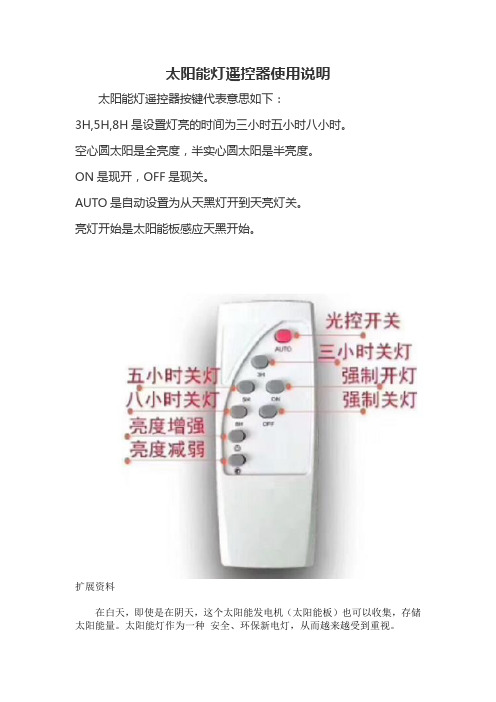

太阳能灯遥控器使用说明太阳能灯遥控器按键代表意思如下：3H,5H,8H是设置灯亮的时间为三小时五小时八小时。
空心圆太阳是全亮度，半实心圆太阳是半亮度。
ON是现开，OFF是现关。
AUTO是自动设置为从天黑灯开到天亮灯关。
亮灯开始是太阳能板感应天黑开始。
扩展资料在白天，即使是在阴天，这个太阳能发电机（太阳能板）也可以收集，存储太阳能量。
太阳能灯作为一种安全、环保新电灯，从而越来越受到重视。
太阳能灯由太阳能电池组件、部分LED灯具、控制箱(其控制箱内有充电器、控制器、蓄电池)和灯杆几部分构成。
太阳能电池板光效达到127Wp/m2，效率较高，对系统的抗风设计非常有利。
灯头部分以1W白光LED和1W黄光LED集成于印刷电路板上排列为一定间距的点阵作为平面发光源。
控制箱箱体以不锈钢为材质，美观耐用；控制箱内放置免维护铅酸蓄电池和采用慢脉冲快速充放电专利技术研制成功的太阳能路灯专用充电控制器。
系统选用阀控密封式铅酸蓄电池，由于其维护很少，故又被称为“免维护电池”，有利于降低系统维护费用；充放电控制器在设计上兼顾了功能齐备(具备光控、时控、过充保护、过放保护和反接保护等)与成本控制，实现很高的性价比。
太阳能路灯控制器设置方法：按键按下持续3s以上数码管开始闪烁，系统进入调节模式，松开按键，每按一次按键，数码管数字会换一个数字，直到数码管显示的数字对上用户从表中所选模式对应的数字为止，等数码管停止闪烁或是再次按下按键3s以上即完成设置。
（附件是调制时间表）模式介绍纯光控（0、）：当没有阳光时，光强降至启动点，控制器延时10分钟确认启动信号后，根据设置参数开通负载，负载开始工作；当有阳光时，光强升到启动点，控制器延时10分钟确认关闭信号后关闭输出，负载停止工作。
光控+时控（1～4、):启动过程与纯光控相同，当负载工作到设定时间就自动关闭，设置时间1 ～14小时。
手动模式（5、）：：该模式下用户可以通过按键控制负载的打开与关闭，而不管是否在白天或是晚上。
太阳能灯遥控器的使用方法一、遥控器的功能：1.开关功能：遥控器上通常有一个开关按钮，用于控制灯的开启和关闭。
2.亮度调节功能：遥控器上通常有亮度调节按钮，用于调节灯的亮度，比如增加亮度、减少亮度等。
3.模式选择功能：有些遥控器上还会设置不同的模式按钮，可以实现不同的灯光效果，比如闪烁、呼吸灯等。
二、使用步骤：1.准备工作：a.确保太阳能灯已经安装好，并且阳光能够充分照射到太阳能电池板上，确保电池板可以充分蓄电。
b.确保电池已经充好电，并连接好太阳能电池板和灯具。
2.遥控器与太阳能灯的配对：a.首先，打开太阳能灯的开关，确保灯泡亮起。
b.在遥控器上按下开关按钮，此时灯泡应该熄灭。
c.连续按下遥控器上的开关按钮，直到灯泡再次亮起，表示遥控器已经与太阳能灯成功配对。
3.开关操作：a.使用遥控器上的开关按钮，可以实现太阳能灯的开启和关闭功能。
按下开关按钮，太阳能灯应该亮起，再次按下，太阳能灯应该熄灭。
4.亮度调节操作：a.遥控器上通常会设有亮度调节按钮，以“+”和“-”符号表示。
按下“+”按钮，太阳能灯的亮度应该逐渐增大，按下“-”按钮，太阳能灯的亮度应该逐渐减小。
b.按住“+”或“-”按钮可以实现连续调节亮度的功能。
当达到满意的亮度时，松开按钮即可。
5.模式选择操作：a.如果遥控器上设有模式选择按钮，可以按下按钮切换不同的灯光效果。
按下按钮可以切换到下一个模式，循环切换直到找到满意的模式。
b.需要注意的是，不是所有的太阳能灯都支持多种不同的灯光效果，所以有些遥控器上可能没有这个按钮。
6.其他注意事项：a.如发现遥控器操作无效，首先检查是否已经与太阳能灯成功配对；其次，检查遥控器的电池是否正常（如果有电池）。
b.如遥控器距离太阳能灯较远，无法正常控制太阳能灯，可以试着更换新电池或走近太阳能灯。
c.遥控器上的按键是否灵敏，也会影响操作效果，如果按键响应较差，可以检查遥控器是否需要更换电池。
总结：以上是太阳能灯遥控器的使用方法，通过掌握这些知识，能够更加便捷地使用太阳能灯。
使用说明书1.本控制器为12V/24V 自动适应，首次安装时，请确保电池有足够的电压，以便控制器能够识别为正确的电池类型。
2.将控制器尽量靠近电池安装，以避免电线过长造成压降，影响正常电压判断。
3.本控制器适用于各种铅酸电池（包括开口，密封，胶体等），锂离子电池，磷酸铁锂电池。
4.本控制器只能使用光伏板作为充电源，请勿使用直流或其他电源作为充电源。
6.本控制器运行的时候会发热，请注意将控制器安装在平整，通风良好的表面。
1.采用工业级主控芯片。
2.红外遥控设置，LED 显示，断电记忆功能，IP68防护等级。
3.完整的四阶段PWM 充电管理。
4.内置过流/短路保护，开路保护，反接保护，均为自恢复型，不损伤控制器。
5.双MOS 防倒灌电路，超低发热量。
1.将蓄电池正负极按图示接入控制器，控制器将会自动检测蓄电池电压，并依据检测到的电池电压进行系统类型识别。
2.将负载正负极按图示接入控制器，注意不要反接。
3.将太阳能板按图示接入控制器。
注意：请严格按照以上顺序进行接入，否则可能会损坏控制器。
拆卸顺序与接线顺序相反。
1.控制器通电后，控制器首先对电池电压类型进行识别，如果电池电压低于18V ，则识别为12V 系统，如果高于18V ，则识别为24V 系统。
2.识别完系统电压后，用户可将遥控器对准红外接收口，按下想要的电池类型，此时蓝灯闪烁，设置即完成，无需重启。
3.本控制器支持3种电池类型，分别是：12V 铅酸电池（包括免维护型，开口型，胶体型等）11.1V 锂离子电池（3串，即3*3.7V ，包括容量型和动力型）12.8V 磷酸铁锂电池（4串，即4*3.2V ）如果是24V 系统，则分别对应：24V 铅酸电池（包括免维护型，开口型，胶体型等）22.2V 锂离子电池（6串，即6*3.7V ，包括容量型和动力型）25.6V 磷酸铁锂电池（8串，即8*3.2V ）4.设置完电池类型后，再选择负载的工作模式，其中系统（24H ）为负载常开模式，即负载输出一直通电（除非低电保护），光控（D2D ）表示负载为白天关闭，晚上打开，1-13则表示负载为晚上打开后，延时1-13小时后关闭，其中后2种模式一种用于太阳能照明系统，能够实现无人自动值守和控制。
太阳能灯遥控器使用说明太阳能灯因其节能环保的特点，在我们的生活中得到了越来越广泛的应用。
而太阳能灯遥控器则为我们使用太阳能灯提供了极大的便利，让我们可以更加轻松地控制灯的开关、亮度、模式等功能。
下面，我们就来详细了解一下太阳能灯遥控器的使用方法。
一、遥控器外观及按键功能首先，让我们来熟悉一下太阳能灯遥控器的外观和各个按键的功能。
遥控器通常呈长方形，大小适中，方便手持操作。
上面的按键一般包括：开关键、关关键、亮度调节键（通常有增加亮度和降低亮度两个按键）、模式切换键（如常亮模式、闪烁模式、呼吸模式等）以及定时键。
开关键：用于打开太阳能灯。
关关键：用于关闭太阳能灯。
亮度调节键：通过“＋”和“”按键来增加或降低太阳能灯的亮度，以满足不同的照明需求。
模式切换键：可以切换太阳能灯的工作模式，让灯光呈现出不同的效果。
定时键：用于设置太阳能灯的工作时间，例如可以设置为 1 小时、2 小时、3 小时等自动关闭。
二、使用前的准备工作在使用太阳能灯遥控器之前，需要确保以下几点：1、太阳能灯已经正确安装并且电池电量充足。
如果太阳能灯是新安装的，需要让其在阳光下充电一段时间，以确保电池充满电。
2、遥控器与太阳能灯已经配对成功。
通常情况下，在太阳能灯初次使用时，遥控器与灯之间会自动完成配对。
但如果在使用过程中出现遥控器无法控制灯的情况，可以尝试重新配对。
具体的配对方法可以参考太阳能灯的说明书。
3、遥控器的电池电量充足。
如果遥控器无法正常工作，可以检查电池是否需要更换。
三、遥控器的基本操作1、开灯与关灯当需要使用太阳能灯时，按下遥控器上的开关键，太阳能灯就会亮起。
如果要关闭太阳能灯，再次按下关关键即可。
2、亮度调节如果觉得太阳能灯的亮度不合适，可以通过亮度调节键来进行调整。
按下“＋”键，灯的亮度会逐渐增加；按下“”键，灯的亮度会逐渐降低。
可以根据实际需要将亮度调整到合适的程度。
3、模式切换太阳能灯通常有多种工作模式可供选择，如常亮模式、闪烁模式、呼吸模式等。
太阳能家用照明系统控的设计【目录】：•摘要8-9• 1 绪论10-15• 1.1.1 课题研究的背景和意义• 1.2 太阳能光伏发电利用的现状11-13• 1.2.1 国外太阳能光伏发电利用状况11-12• 1.2.2 国内太阳能光伏发电利用状况12-13• 1.3 太阳能家用照明系统的发展趋势13• 2 太阳能家用照明系统组件分析15-31• 2.1 太阳能家用照明系统主控制电路15-16• 2.2 光伏电池16-18• 2.2.1 光伏电池基本知识16-17• 2.2.1.1 光伏电池的工作原理及特点16• 2.3.2 铅酸蓄电池充放电原理18-19• 2.4 DC/DC 控制电路20-26• 2.5 电路工作电源29-31• 3 太阳能家用照明系统控制器硬件参数设计31-37•太阳能家用照明系统控制器软件设计37-44• 5 结果与讨论44-45•参考文献45-47•附录1：太阳能家用照明系统控制器总电路原理图47-48•附录2：太阳能家用照明系统控制器电路PCB 图48•附录3：我国全年太阳能总辐射图48-49•致谢53【摘要】：太阳能家用照明系统由光伏电池组件、蓄电池、控制器和照明负载等主要器件组成。
光伏电池组件将接收到太阳光能转变电能储存在蓄电池之中,控制器将根据用户的需要控制蓄电池向照明负载供电或断电,因此,控制器在太阳能家用照明系统有至关重要的作用。
本课题设计了一种以STC12C5410AD核心的太阳能家用照明系统控制器。
SG3525电路产生10KHz的PWM信号去驱动Buck 电路,Buck电路将输入直流电变换成稳定的36V直流输出,STC12C5410AD通过数据处理实现对对蓄电池的充电管理,并产生两路方波控制逆变电路实现DC/AC逆变,将36V转换成220V交流电输出。
其稳压功能是这样实现的:220V交流电通过变压、整流、滤波后作为电路的反馈电压与SG3525内部提供的给定基准电压进行比较,产生差值信号△Uk送SG3525进行处理,如果△Uk=0,说明此时输出电压满足稳压要求,不需调整Buck电路;如果△Uk0,则说明要输出电压偏高,此时,SG 3525将根据Buck电路V o = TTonVi=DVi的特点,通过反馈电压值降低PWM输出的脉冲宽度,以减少开关管的占空比D,从而降低Buck电路输出,直至与设定值相等;相反,则要增大开关管的占空比,使之稳定。
简易太阳能控制器的制作方法制作简易太阳能控制器可以通过以下步骤进行：
1. 收集材料，你需要准备一个太阳能电池板、一个充电控制器、一个12V直流电池、一根电线、一个电池盒和一个开关。
2. 连接太阳能电池板，首先，将太阳能电池板的正负极分别连
接到充电控制器的对应端子上。
确保连接牢固，避免接触不良。
3. 连接充电控制器和电池，将充电控制器的输出端连接到12V
直流电池的正负极上。
同样地，确保连接牢固，避免接触不良。
4. 安装开关，将开关安装在电路中，用于控制电池和负载的连
接和断开。
这可以帮助你手动控制太阳能电池板对电池的充电。
5. 安装电池盒，将12V直流电池放入电池盒中，并将电池盒与
充电控制器连接。
6. 测试，确保所有连接都牢固可靠后，进行一次系统的测试，
检查太阳能电池板是否能够正常充电电池，并且电池能够为负载供
电。
以上就是制作简易太阳能控制器的基本步骤。
当然，这只是一个简单的DIY版本，如果需要更复杂的控制功能，可能需要使用专业的太阳能控制器设备。
希望这些信息能帮到你。
太阳能家用照明系统控制简版太阳能家用照明系统控的设计【目录】：•摘要8-9• 1 绪论10-15• 1.1.1 课题研究的背景和意义• 1.2 太阳能光伏发电利用的现状11-13• 1.2.1 国外太阳能光伏发电利用状况11-12• 1.2.2 国内太阳能光伏发电利用状况12-13• 1.3 太阳能家用照明系统的发展趋势13• 2 太阳能家用照明系统组件分析15-31• 2.1 太阳能家用照明系统主控制电路15-16• 2.2 光伏电池16-18• 2.2.1 光伏电池基本知识16-17• 2.2.1.1 光伏电池的工作原理及特点16• 2.3.2 铅酸蓄电池充放电原理18-19• 2.4 DC/DC 控制电路20-26• 2.5 电路工作电源29-31• 3 太阳能家用照明系统控制器硬件参数设计31-37•太阳能家用照明系统控制器软件设计37-44• 5 结果与讨论44-45【摘要】：太阳能家用照明系统由光伏电池组件、蓄电池、控制器和照明负载等主要器件组成。
光伏电池组件将接收到太阳光能转变电能储存在蓄电池之中,控制器将根据用户的需要控制蓄电池向照明负载供电或断电,因此,控制器在太阳能家用照明系统有至关重要的作用。
本课题设计了一种以STC12C5410AD 核心的太阳能家用照明系统控制器。
SG3525电路产生10KHz的PWM信号去驱动Buck电路,Buck电路将输入直流电变换成稳定的36V直流输出,STC12C54 10AD通过数据处理实现对对蓄电池的充电管理,并产生两路方波控制逆变电路实现DC/AC逆变,将36V转换成220V交流电输出。
其稳压功能是这样实现的: 220V交流电通过变压、整流、滤波后作为电路的反馈电压与SG3525内部提供的给定基准电压进行比较,产生差值信号△Uk送SG3525进行处理,如果△Uk=0,说明此时输出电压满足稳压要求,不需调整Buck电路;如果△Uk0,则说明要输出电压偏高,此时,SG3525将根据Buck电路V o = TTonVi=DVi的特点,通过反馈电压值降低PWM输出的脉冲宽度,以减少开关管的占空比D,从而降低Buck电路输出,直至与设定值相等;相反,则要增大开关管的占空比,使之稳定。
STC12C5 410AD通过对蓄电池端电压进行采样值来确定蓄电池的工作状态,正常工作时绿灯亮;检测到欠压时,红灯亮,报警器工作;检测到过压时,黄灯亮,报警器工作。
为防止功率管被烧坏,三路PWM信号都有相应的驱动保护电路。
本控制器还设计了欠压保护功能。
当STC12C5410AD检测到电路欠压故障时,发出一个低电平信号触发光耦TLP521,使其导通后,SG3525管脚获得一个高于2.5V电压,关闭输出的PWM信号,DC-DC停止工作;当检测到电压恢复正常时,由STC12C5410AD发出一个高电平信号触发光耦TLP521,使其截止,SG3525管脚10被拉低,输出的PWM信号重新开启,DC-DC又恢复工作,以实现欠压保护。
此外,在光线不足的情况下,该控制器能够接通市电,以保证照明设备正常供电。
【关键词】：光伏电池照明系统Buck电路STC12C5410AD SG3525课题研究的背景和意义新能源是二十一世纪世界经济发展中最具决定力的五大技术领域之一。
太阳能是一种清洁、高效和永不衰竭的新能源。
在新实际中，各国政府都将太阳能资源利用作为国家可持续发展战略的重要内容。
而光伏发电具有安全可靠、无噪声、无污染、制约少、故障率低、维护简便等优点，在我国西部广袤严寒、地形多样和居住分散的现实条件下，有着非常独特的作。
一、国内外太阳能利用概况1.l国外现状常规能源资源的有限性和环境压力的增加，使世界上许多国家重新加强了对新能源和可再生能源技术发展的支持。
近几年，国际光伏发电迅猛发展。
1973年，美国制定了政府级阳光发电计划；1980年又正式将光伏发电列入公共电力规划，累计投资达8亿多美元；1994年度的财政预算中，光伏发电的预算达7800多万美元，比1993年增加了23．4％；1997年美国和欧洲相继宣布"百万屋顶光伏计划"，美国计划到2010年安装1000～3000MW太阳电池。
日本不甘落后，1997年补贴"屋顶光伏计划"的经费高达9200万美元，安装目标是7600Mw。
印度计划1998－002年太阳电池总产量为150MW，其中2002年为50MW。
国际光伏发电正在由边远农村和特殊应用向并网发电和与建筑结合供电的方向发展，光伏发电已由补充能源向替代能源过渡。
到目前为止，世界太阳电池年销售量己超过60兆瓦，电池转换效率提高到15％以上，系统造价和发电成本已分别降至4美元/峰瓦和25美分/度电；在太阳热利用方面，由于技术日趋成熟，应用规模越来越大，仅美国太阳能热水器年销售额就逾10亿美元。
太阳能热发电在技术上也有所突破，目前已有20余座大型太阳能热发电站正在运行或建设。
1．2国内现状煤炭巨量消费已成为我国大气污染的主要来源。
我国具有丰富的太阳能、风能、生物质能、地热能和海洋能等新能源和可再生能源资源，开发利用前景广阔。
太阳能光伏发电应用始于70年代，真正快速发展是在80年代。
在1983年一1987年短短的几年内先后从美国、加拿大等国引进了七条太阳电池生产线，使我国太阳电池的生产能力从1984年以前的年产200千瓦跃到1988年的4．5兆瓦。
目前太阳电池主要应用于通信系统和边远无电县、无电乡村、无电岛屿等边远偏辟无电地区，年销售约1.1兆瓦，成效显著。
(1）建成了40多座县、乡级小型光伏电站，光伏电池总装机容量约600kw，其中西藏最多，达450多kw；1998年10月建成我国最大的西藏那曲安多县光伏电站的光伏电池装机容量高达100kw。
（2）家用光伏电源在青海、内蒙古、新疆、甘肃、宁夏、西藏以及辽宁、吉林、河北、海南、四川等地广泛应用。
据不完全统计，至今全国已累计推广家用光伏电源约15万台，光伏电池总功率约达2.9MW。
（3）在22所农村学校建立了光伏电站，光伏电池组件的总装机容量为57kw。
（4）1998年中国通信史上建成难度最大的兰一西一拉光缆干线工程，有26个光缆通信站采用光伏电池作电源，其海拔高度多在4500m以上，光伏电池组件的总功率达100kw。
（5）1996年建成了塔中4--轮南输油输气管道阴极保护先伏电源系统，总功率为40kw。
该系统横贯环境恶劣复杂的塔克拉玛干大沙漠，总长达300Km。
（6）1995年，63个国家重点援藏项目一西藏广播电视发射接收工程采用光伏电池供电，共建成216套卫视接收站和＊套调频发射站光伏电池供电系统，总功率为300多kw。
用。
2 太阳能家用照明系统组件分析太阳能家用照明系统由光伏电池组件、蓄电池、控制器和照明负载等主要器件组成。
即是通过太阳能电池又叫光伏电池（是由各种具有不同电子特性的半导体材料薄膜制成的平展晶体，可产生强大的内部电场），为了保护这些光伏电池不受环境影响，需要把它们连接起来并封装在组件中，当光线进入晶体时，由光产生的电子被这些电场分离，在太阳能电池的顶面和底面之间产生电动势。
这时，如果用电路连通，就会产生直流电流，这些电流储存到蓄电池，再通过固态电子功率调节装置转换成所需的交流电提供给各种负载。
所以晚上没有太阳时，负载是一样可以正常工作的。
太阳能发电系统可分为太阳能热发电和太阳能光发电两种。
太阳能热发电就是利用太阳能将水加热，使产生的蒸汽去驱除汽轮机发电机组。
根据热电转换方式的不同，把太阳能电站分为集中型太阳能电站和分散型太阳能电站。
塔式太阳能电站是集中型的一种，既在地面上敷设大量的集热器阵列，在阵列中适当地点建一高塔，在塔顶设置吸热器，从集热器来的阳光热集到吸热器上，使吸热器内的工作介质温度提高，变成蒸汽通过管道把蒸汽送到地面上的汽轮机发电机组发电。
家用太阳能系统光电发电能力1000瓦以下目标设施个人住宅用途照明、电视机、收音机、路灯优点●系统结构简单。
●非常适合分散居住的乡村。
●使用更精确，因为用户是单独的住户。
负载设计100~150Wp 家用太阳能发电系统设计负载电器名称规格型号负载功率数量每日工作时间日耗电量照明节能灯11W 2 3/4 88Wh 卫星电视接收机25W 1 3/4 100Wh 彩色电视21寸70W 1 3/4 280Wh总计117W 468Wh太阳电池组件：100W~150Wp；免维护蓄电池：50~65AH/24V；充电控制器：6A；可以连续工作三个阴雨天300Wp 家用太阳能发电系统设计负载电器名称规格型号耗电功率数量每日工作时间日耗电量照明节能灯11W 4 4 176Wh 收音机3W 1 6 18Wh 卫星电视接收机25W 1 6 150Wh 彩色电视21寸70W 1 6 420Wh 水泵200W 1 0.9 180Wh 总计342W 944Wh 设备配置：太阳电池组件：300Wp；免维护蓄电池：150AH/24V；逆变器：500W ；充电控制器：12A。
安装方式：简易自安装可以连续工作三个阴雨。
太阳能发电太阳能组件家用太阳能发电系统太阳能黄灯单晶硅太阳能电池板多晶硅太阳能电池板500Wp 家用/ 办公太阳能发电系统设计负载电器名称规格型号耗电功率数量每日工作时间日耗电量照明节能灯11W 6 4 264Wh电脑液晶显示100W 1 5 500Wh 打印机喷墨30W 1 1 30Wh传真机喷墨150W 1 1 150Wh 电冰箱(选项) 150L 100W 124 800Wh 卫星电视接收机/VCD 25W 1 6 150Wh 彩色电视21寸70W 1 6 420Wh水泵200W 1 0.5 100Wh总计640W 1614Wh太阳电池组件：500Wp；免维护蓄电池：300AH/24V；逆变器：1000W ；充电控制器：20A。
安装方式：可上门安装或提供图纸可以连续工作三个阴雨. 电冰箱与办公设备只能选其一。
800Wp 家用/ 办公太阳能发电系统设计负载电器名称规格型号耗电功率数量每日工作时间日耗电量照明节能灯11W 6 4 264Wh电脑液晶显示100W 1 5 500Wh 打印机喷墨30W 1 1 30Wh传真机喷墨150W 1 1 150Wh 电冰箱150L 100W 1 24 800Wh 洗衣机300W 1 0.5 150Wh 微波炉(选项) 1000W 1 0.5 500Wh 卫星电视接收机/VCD 25W 1 6 150Wh 彩色电视21寸70W 1 6 420Wh 水泵200W 1 0.5 100Wh总计2000W 2264Wh设备配置：太阳电池组件：800Wp；免维护蓄电池：400AH/24V；逆变器：2000W ；充电控制器：30A。
