常用测井曲线符号单位测井曲线名称符号(常用)单位符号名称自然伽玛GRAPI自然电位SP MV毫伏井径CAL cm厘米中子伽马NGR冲洗带地层电阻率Rxo深探测感应测井Ild中探测感应测井Ilm浅探测感应测井Ils深双侧向电阻率测井Rd浅双侧向电阻率测井Rs微侧向电阻率测井RMLL感应测井CON声波时差AC密度DENg/cm3中子CNv/v孔隙度POR冲洗带含水孔隙度PORF渗透率PERM毫达西含水饱和度SW冲洗带含水饱和度SXO地层温度TEMP有效孔隙度POR泥浆滤液电阻率Rmf地层水电阻率Rw泥浆电阻率Rm微梯度ML1或MIN微电位ML2或MNO补偿密度RHOB或DEN G/CM3补偿中子CNL或NPHI声波时差DT或AC US/M微秒/米深侧向电阻率LLD或RT OMMxx米浅双侧向电阻率LLS或RS OMM欧姆米微球电阻率MSFL或SFLU、RFOC中感应电阻率ILM或RILM深感应电阻率ILD或RILD感应电导率CILD MMO毫姆xxPERM绝对渗透率，PIH油气有效渗透率，PIW水的有效渗透率。
测井符号英文名称中文名称Rttrueformationresistivity.地层真电阻率Rxoflushedzoneformationresistivity冲洗带地层电阻率Ilddeepinvestigateinductionlog深探测感应测井Ilmmediuminvestigateinductionlog中探测感应测井Ilsshallowinvestigateinductionlog浅探测感应测井Rddeepinvestigatedoublelateralresistivitylog深双侧向电阻率测井Rsshallowinvestigatedoublelateralresistivitylog浅双侧向电阻率测井RMLLmicrolateralresistivitylog微侧向电阻率测井CONinductionlog感应测井ACacoustic声波时差DENdensity密度CNneutron中子GRnaturalgammaray自然伽马SPspontaneouspotential自然电位CALboreholediameter井径Kpotassium钾THthorium钍Uuranium铀KTHgammaraywithouturanium无铀伽马NGRneutrongammaray中子伽马5700系列的测井项目及曲线名称StarImager微电阻率扫描成像CBILxx声波成像MACxx阵列声波成像MRIL核磁共振成像TBRT薄层电阻率DAC阵列声波DVRT数字垂直测井HDIP六臂倾角MPHI核磁共振有效孔隙度MBVM可动流体体积MBVI束缚流体体积MPERM核磁共振渗透率Echoes标准回波数据T2DistT2分布数据TPOR总孔隙度BHTA声波幅度BHTT声波返回时间ImageDIP图像的倾角COMPAMP纵波幅度ShearAMPxx幅度COMPATTN纵波衰减ShearATTNxx衰减RADOUTR井眼的椭圆度Dev井斜原始测井曲线代码AMP5第五扇区的声幅值AMP6第六扇区的声幅值AMVG平均声幅AO10阵列感应电阻率AO20阵列感应电阻率AO30阵列感应电阻率AO60阵列感应电阻率AO90阵列感应电阻率AOFF截止值AORT阵列感应电阻率AORX阵列感应电阻率APLC补偿中子AR10方位电阻率AR11方位电阻率AR12方位电阻率ARO1方位电阻率ARO2方位电阻率ARO3方位电阻率ARO4方位电阻率ARO5方位电阻率ARO6方位电阻率ARO7方位电阻率ARO8方位电阻率ARO9方位电阻率AT10阵列感应电阻率AT20阵列感应电阻率AT30阵列感应电阻率AT60阵列感应电阻率AT90阵列感应电阻率ATAV平均衰减率ATC1声波衰减率ATC2声波衰减率ATC3声波衰减率ATC4声波衰减率ATC5声波衰减率ATC6声波衰减率ATMN最小衰减率ATRT阵列感应电阻率ATRX阵列感应电阻率AZ1号极板方位AZ11号极板方位AZI1号极板方位AZIM井斜方位BGF远探头背景计数率BGN近探头背景计数率BHTA声波传播时间数据BHTT声波幅度数据BLKC块数BS钻头直径BTNS极板原始数据C1井径C2井径C3井径CAL井径CAL1井径CAL2井径CALI井径CALS井径CASI钙硅比CBL声波幅度CCL磁性定位CEMC水泥图CGR自然伽马CI总能谱比CMFF核磁共振自由流体体积CMRP核磁共振有效孔隙度CN补偿中子CNL补偿中子CO碳氧比CON1感应电导率COND感应电导率CORR密度校正值D2EC200兆赫兹介电常数D4EC47兆赫兹介电常数DAZ井斜方位DCNT数据计数DEN补偿密度DEN_1岩性密度DTSTxx通利波时差ECHO回波串ECHOQM回波串ETIMD时间FAMP泥浆幅度FAR远探头地层计数率FCC地层校正FDBI泥浆探测器增益FDEN流体密度FGAT泥浆探测器门限FLOW流量FPLC补偿中子FTIM泥浆传播时间GAZFZ轴加速度数据GG01屏蔽增益GG02屏蔽增益GG03屏蔽增益GG04屏蔽增益GG05屏蔽增益GG06屏蔽增益GR自然伽马GR2同位素示踪伽马HAZI井斜方位HDRS深感应电阻率HFK钾HMRSxx感应电阻率HSGR无铀伽马HTHO钍HUD持水率HURA铀IDPH深感应电阻率IMPHxx感应电阻率K钾KCMR核磁共振渗透率KTH无铀伽马LCAL井径LDL岩性密度LLDxx侧向电阻率LLD3深三侧向电阻率LLD7xx侧向电阻率LLHR高分辨率侧向电阻率LLS浅侧向电阻率LLS3浅三侧向电阻率LLS7浅七侧向电阻率M1R10高分辨率阵列感应电阻率M1R120高分辨率阵列感应电阻率M1R20高分辨率阵列感应电阻率M1R30高分辨率阵列感应电阻率M1R60高分辨率阵列感应电阻率M1R90高分辨率阵列感应电阻率M2R10高分辨率阵列感应电阻率M2R120高分辨率阵列感应电阻率M2R20高分辨率阵列感应电阻率M2R30高分辨率阵列感应电阻率M2R60高分辨率阵列感应电阻率M2R90高分辨率阵列感应电阻率M4R10高分辨率阵列感应电阻率M4R120高分辨率阵列感应电阻率M4R20高分辨率阵列感应电阻率M4R30高分辨率阵列感应电阻率M4R60高分辨率阵列感应电阻率M4R90高分辨率阵列感应电阻率MBVI核磁共振束缚流体体积MBVM核磁共振自由流体体积MCBW核磁共振粘土束缚水ML1微电位电阻率ML2微梯度电阻率MPHE核磁共振有效孔隙度MPHS核磁共振总孔隙度MPRM核磁共振渗透率MSFL微球型聚焦电阻率NCNT磁xx计数NEAR近探头地层计数率NGR中子伽马NPHI补偿中子P01第1组分孔隙度P02第2组分孔隙度P03第3组分孔隙度PD6G屏蔽电压PE光电吸收截面指数PEF光电吸收截面指数PEFL光电吸收截面指数PERM-IND核磁共振渗透率POTA钾PPOR核磁T2谱PPORB核磁T2谱PPORC核磁T2谱PR泊松比PRESSURE压力QA加速计质量QB磁力计质量QRTT反射波采集质量R040.4米电位电阻率R0450.45米电位电阻率R050.5米电位电阻率R11米底部梯度电阻率R252.5米底部梯度电阻率R44米底部梯度电阻率R4AT200兆赫兹幅度比R4AT_147兆赫兹幅度比R4SL200兆赫兹电阻率R4SL_147兆赫兹电阻率R66米底部梯度电阻率R88米底部梯度电阻率RAD1井径（极板半径）RAD2井径（极板半径）RAD3井径（极板半径）RAD4井径（极板半径）RAD5井径（极板半径）RAD6井径（极板半径）RADS井径（极板半径）RATI地层比值RB相对方位RB_1相对方位角RBOF相对方位RDxx侧向电阻率RFOC八侧向电阻率RHOB岩性密度RHOM岩性密度RILD深感应电阻率RILMxx感应电阻率RLML微梯度电阻率RM钻井液电阻率RMLL微侧向电阻率RMSF微球型聚焦电阻率RNML微电位电阻率ROT相对方位RPRX邻近侧向电阻率RS浅侧向电阻率SDBI特征值增益SFL球型聚焦电阻率SFLU球型聚焦电阻率SGAT采样时间SGR无铀伽马SICA硅钙比SIGxx成像特征值SIGC俘获截面SIGC2示踪俘获截面SMODxx模量SNL井壁中子SNUM特征值数量SP自然电位SPER特征值周期T2核磁T2谱T2-BIN-A核磁共振区间孔隙度T2-BIN-B核磁共振区间孔隙度T2-BIN-PR核磁共振区间孔隙度T2GMT2分布对数平均值T2LMT2分布对数平均值TEMPxxTH钍THOR钍TKRA钍钾比TPOR核磁共振总孔隙度TRIG模式标志TSxx时差PORH油气重量NEWSANDBULK出砂指数NEWSANDPERM渗透率NEWSANDSW含水饱和度NEWSANDSH泥质含量NEWSANDCALO井径差值NEWSANDCL粘土含量NEWSANDDHY残余烃密度NEWSANDSXO冲洗带含水饱和度NEWSANDDA第一判别向量的判别函数NEWSANDDB第二判别向量的判别函数NEWSAND DAB综合判别函数NEWSANDCI煤层标志NEWSANDCARB煤的含量NEWSANDTEMP地层温度NEWSANDQ评价泥质砂岩油气层产能的参数NEWSAND PI评价泥质砂岩油气层产能的参数NEWSAND SH泥质体积CLASSSW总含水饱和度CLASSPOR有效孔隙度CLASSPORG气指数CLASSCHR阳离子交换能力与含氢量的比值CLASS CL粘土体积CLASSPORW含水孔隙度CLASSPORF冲洗带饱含泥浆孔隙度CLASSCALC井径差值CLASSDHYC烃密度CLASSPERM绝对渗透率CLASSPIH油气有效渗透率CLASSPIW水的有效渗透率CLASSCLD分散粘土体积CLASSCLL层状粘土体积CLASSCLS结构粘土体积CLASSEPOR有效孔隙度CLASSESW有效含水饱和度CLASSTPI钍钾乘积指数CLASSPOTV１００％粘土中钾的体积CLASS CEC阳离子交换能力CLASSQV阳离子交换容量CLASSBW粘土中的束缚水含量CLASSEPRW含水有效孔隙度CLASSUPOR总孔隙度，UPOR=EPOR+BWCLASSHI干粘土骨架的含氢指数CLASSBWCL粘土束缚水含量CLASSTMONxx含量CLASSTILLxx含量CLASSTCHK绿泥石和xx含量CLASSVSH泥质体积CLASSVSW总含水饱和度CLASSVPOR有效孔隙度CLASSVPOG气指数CLASSVCHR阳离子交换能力与含氢量的比值CLASS VCL粘土体积CLASSVPOW含水孔隙度CLASSVPOF冲洗带饱含泥浆孔隙度CLASSVCAC井径差值CLASSVDHY烃密度CLASSVPEM绝对渗透率CLASSVPIH油气有效渗透率CLASSVPIW水的有效渗透率CLASSVCLD分散粘土体积CLASSVCLL层状粘土体积CLASSVCLS结构粘土体积CLASSVEPO有效孔隙度CLASSVESW有效含水饱和度CLASSVTPI钍钾乘积指数CLASSVPOV１００％粘土中钾的体积CLASS VCEC阳离子交换能力CLASSVQV阳离子交换容量CLASSVBW粘土中的束缚水含量CLASS VEPR含水有效孔隙度CLASSVUPO总孔隙度CLASSVHI干粘土骨架的含氢指数CLASS VBWC粘土束缚水含量CLASS VTMOxx含量CLASSVTILxx含量CLASSVTCH绿泥石和xx含量CLASSQW井筒水流量PLIQT井筒总流量PLISK射孔井段PLIPQW单层产水量PLIPQT单层产液量PLIWEQ相对吸水量ZRPMPEQ相对吸水强度ZRPM POR孔隙度PRCOPORW含水孔隙度PRCO PORF冲洗带含水孔隙度PRCO PORT总孔隙度PRCOPORX流体孔隙度PRCO PORH油气重量PRCOBULK出砂指数PRCOHF累计烃米数PRCOPF累计孔隙米数PRCO PERM渗透率PRCOSW含水饱和度PRCOSH泥质含量PRCOCALO井径差值PRCOCL粘土含量PRCODHY残余烃密度PRCOSXO冲洗带含水饱和度PRCO SWIR束缚水饱和度PRCO PERW水的有效渗透率PRCO PERO油的有效渗透率PRCOKRW水的相对渗透率PRCOKRO油的相对渗透率PRCOFW产水率PRCOSHSI泥质与粉砂含量PRCOSXOF199＊SXOPRCOSWCO含水饱和度PRCOWCI产水率PRCOWOR水油比PRCOCCCO经过PORT校正后的C／O值PRCO CCSC经过PORT校正后的SI／CA值PRCO CCCS经过PORT校正后的CA／SI值PRCO DCO油水层C／O差值PRCOXIWA水线视截距PRCOCOWA视水线值PRCONM视油线值PRC 有用的测井口诀测井之我见——xx---xx石油大学石油工程测井实验室一孔之见是测井，连续分辨大眼睛，发现油气是关键，开发工程油气井。

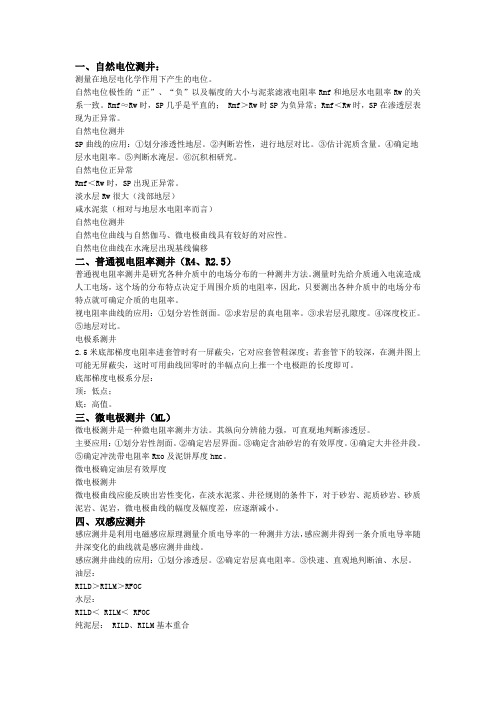

一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
测井曲线特征及综合应用测井曲线特征及综合应用一、介绍测井曲线的用途 (2)二、测井资料的综合运用 (7)1、岩层界面 (7)2、确定地层的电阻率 (7)3、确定地层的孔隙度 (8)4、确定地层传声速度 (9)5、确定地层的含泥量 (9)6、确定地层的含H量 (9)7、确定地层的密度 (10)8、综合判断地层的岩性 (10)9、综合判断油气水层 (13)一、介绍测井曲线的用途二、测井资料的综合运用1、岩层界面2、确定地层的电阻率3、确定地层的孔隙度4、确定地层传声速度5、确定地层的含泥量6、确定地层的含H量7、确定地层的密度8、综合判断地层的岩性1、含钙层：声波时差曲线显示低值，电阻曲线显示高值，微电极显示刺刀状、尖峰状，自然电位相应幅度变小。
2、水淹层：油层水淹后，梯度曲线明显上抬，三侧向电阻降低，自然电位基线偏移，自然电流出现偏大，声波时差增大。
3、高压层的识别：声波读值大，微电极曲线基值大，自然电位电流读值小，井径读值大。
9、综合判断油气水层1、⑴渗透层。
⑵油气层都是高阻层，其电阻率相当于标准水层2-3倍，油层3.2-4.8Ωm。
⑶标准水层其电阻率接近于同井段的泥岩。
在所研究井段没有砂岩，可近似地以泥岩电阻率来替代标准水层的电阻率。
2、⑴油层：高阻渗透层，电阻曲线幅度高，特别是在4m曲线必须有鼓包，4m幅度越高，油层越好，自然电位异常通常小于水层，声波为中值。
⑵气层：高阻渗透层，电阻曲线幅度高，4m曲线有鼓包。
声波时差大，甚至比泥岩还要大，而且有周波跳跃的现象，中子伽马通常幅度高。
⑶水层：低阻渗透层（淡水层例外为高阻层），当地层矿化度比较高时，中子伽马幅度比较高，通常情况较低，自然电位通常比较大（与油层作比较）。
十、油气水界面的化分1、油水界面的划分：⑴电阻曲线上有明显幅度变化，含油部分幅度高，含水部分幅度低。
⑵感应曲线上在油水界面上幅度变化特别明显。
⑶自然电位曲线在油水界面上有一个不很明显的台阶，含油部分异常小，含水部分异常大。
对某个地质层段内的测井曲线做交汇和直方图分析在做测井曲线分析时，有时需要对某个关注的地质层段内的数据进行分析，例如仅对某两个地质分层之间的测井曲线进行分析。
下面介绍如何实现这一功能。
一，插入地质层段曲线Zone log。
鼠标右键点击某个地质分层目录，即Welltops目录，从菜单上选择Insert/update zone log，如图1所示。
结果如图1右侧图所示，会在Input面板的Wells目录的Global well logs目录里生成一条zone曲线。
该曲线会提示是与那个welltops目录关联的。
注意：一个Petrel工区里，可以有多个welltops目录，即多套分层方案。
每个welltops目录对应只能有一条zone曲线。
第一次执行以上操作时会为某分层方案生成zone log曲线。
当分层方案做调整时，再执行该操作会对其zone log进行更新。
二，创建过滤器。
如图2所示，在Input面板里，找到叫Filter folder的目录。
右键点击Filter folder>Create 1D filters。
在弹出的过滤器Settings界面里，在Info面板下，给过滤器起个名字；在Definition面板里，Object to filter处，鼠标左键点击Input面板里的wells目录，然后点击蓝色箭头将Wells目录发送进来。
点击下拉箭头选择第一步创建好的Zone曲线，在列表里可以看到该Zone曲线包括的地质层段。
接下来需要对哪个或哪几个zone进行分析，就从列表上将其选中，成蓝色高亮显示。
三，使用过滤器。
1，直方图窗口分析如图3所示，打开一个直方图窗口。
显示某口井的某条测井曲线（左图），此时是全井段数据的统计分析。
然后选择刚才创建的过滤器，则此时高亮显示的，是该井中，该地质层段内曲线的分布。
2，交汇图窗口分析打开一个Function窗口，交汇某两条测井曲线，类似直方图窗口，选择应用创建好的过滤器。
