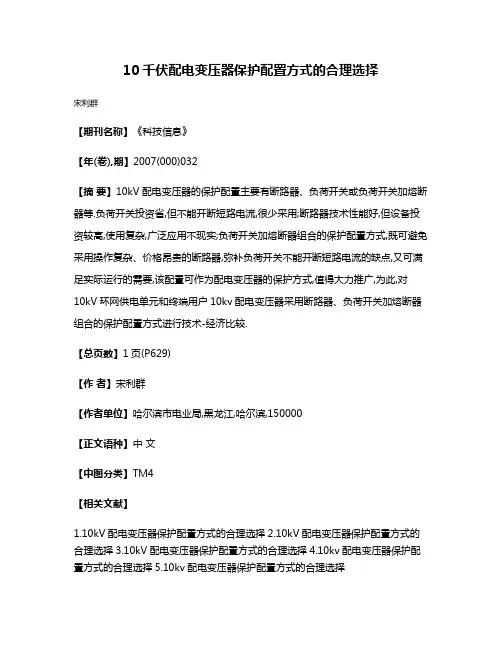

10千伏配电变压器保护配置方式的合理选择
宋利群
【期刊名称】《科技信息》
【年(卷),期】2007(000)032
【摘要】10kV配电变压器的保护配置主要有断路器、负荷开关或负荷开关加熔断器等.负荷开关投资省,但不能开断短路电流,很少采用;断路器技术性能好,但设备投资较高,使用复杂,广泛应用不现实;负荷开关加熔断器组合的保护配置方式,既可避免采用操作复杂、价格昂贵的断路器,弥补负荷开关不能开断短路电流的缺点,又可满足实际运行的需要,该配置可作为配电变压器的保护方式,值得大力推广,为此,对
10kV环网供电单元和终端用户10kv配电变压器采用断路器、负荷开关加熔断器组合的保护配置方式进行技术-经济比较.
【总页数】1页(P629)
【作者】宋利群
【作者单位】哈尔滨市电业局,黑龙江,哈尔滨,150000
【正文语种】中文
【中图分类】TM4
【相关文献】
1.10kV配电变压器保护配置方式的合理选择
2.10kV配电变压器保护配置方式的合理选择
3.10kV配电变压器保护配置方式的合理选择
4.10kv配电变压器保护配置方式的合理选择
5.10kv配电变压器保护配置方式的合理选择
因版权原因，仅展示原文概要，查看原文内容请购买。
10kV配电变压器的选择及安装【摘要】随着我国电力事业的发展和电网改造的深入,电力用户对变压器的要求越来越高,对配电变压器的性能水平也有了新的要求。
10kV 配电变压器是比较常用的变压器类型,广泛应用于工厂、办公大楼以居民楼群中。
本文具体分析研究了10kV配电变压器的选择及安装。
【关键词】10kV配电变压器选择安装10kV配电网络建设过程中,配电变压器的选择及安装是一个重要环节,为了使配电变压器的分布达到结构合理、供电可靠、运行经济、维修方便,符合配电网络安全供电可靠性、连续稳定运行的要求,配电变压器的选择及安装尤为重要。
一、10kV配电变压器的选择1、10kV配电变压器台区位置的选择（1）配变台区位置选择的总体原则。
尽量靠近负荷中心;尽量靠近电源侧;进出线方便;尽量避开污秽源或设在污秽源的上风侧; 尽量避开振动、潮湿、高温及有易燃易爆危险的场所;设备运输方便;具有扩建和发展的余地。
总之,配电变压器安装位置的选择, 关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等, 应从实际出发, 全面考虑。
（2）农村1 0 K V配电台区的选择。
农村配电变压器台区必须依据“小容量、密布点、短半径”的原则, 合理选择配电变压器的位置。
对于村庄相对较小、用电户数少、负荷又比较集中、需一台配电变压器供电的,应根据现有负荷及发展规划,尽量将配电变压器安装在负荷中心,从配电变压器的低压出线口到每个负荷点,尽量做辐射性向四周延伸,供电半径以不超过500m为宜。
对于村庄较大、用电户数多、负荷分布不均等情况的村庄, 应根据负荷分布及村庄规划,采用短距离、小容量、多台变压器供电,同时还应尽量避开车辆、行人较多的场所, 且选择便于更换和检修设备的地方。
2、10KV配电变压器的选择（1）10kV 配电变压器型号的选择以前的配电变压器大都采用高损耗SJ系列的变压器供电, 损耗比重大。
近年来,国家新开发的新型节能型变压器有S8和S9及S11三大类。
浅析10KV变电站供电系统的保护配置浅析10KV变电站供电系统的保护配置摘要: 本文结合10KV供电系统中主要的保护方式，讨论如何合理选择保护方式，提高供电可靠性。
关键词：电力系统；继电保护；配置；整定计算Abstract: This paper combined with the main protection for 10KV power supply system, discusses how to choose reasonable protection, improve the reliability of power supply.Key words: power system; relay protection; setting calculation;中图分类号：TU994前言：电力系统由发电、变电、输电、配电和用电等五个环节组成。
各种类型的、大量的电气设备紧密地联结在一起。
由于其覆盖面宽、运行环境复杂以及各种人为的因素的影响，电力系统发生故障难以避免。
电力系统的发、供、用是同时完成的，任何一处发生事故或故障，都有可能对电力系统的运行产生重大影响。
10KV供电系统是电力系统的一部分，能否安全、稳定、可靠地运行，不但直接关系到能否保证用户的用电需求，而且涉及到电力系统能否正常的运行。
110KV供电系统中继电保护的配置10KV的供电线路、配电变压器一般应设置如下保护配置：1.1供电线路应配置的继电保护10KV供电线路一般均装设过电流保护。
当过电流保护的时限不大于0.5～0.7S，并没有保护配合上的要求时，可不装设电流速断保护；自重要的变配电所引出的线路应装设瞬时电流速断保护。
当瞬时电流速断保护不能满足选择性动作时，应装设延时电流速断保护。
1.2配电变压器应配置的继电保护当配电变压器容量小于400KVA时，一般用高压熔断器保护；当配电变压器容量为400～630KVA时，高压侧采用断路器时，应装设过电流保护；当过电流保护时限大于0.5S时，应加装电流速断保护；当配电变压器容量为800KVA及以上时，应装设过电流保护；当过流保护时限大于0.5S时，应加装电流速断保护；对于油浸式配电变压器应装设瓦斯保护；另外还应装设温度保护。
郑州航空工业管理学院毕业设计二零一三届电气工程及其自动化专业 1106971 班级题目10kV开闭所电气接线及保护配置选择姓名韩道友学号*********指导教师李响职称讲师二О一三年五月二十日目录绪论 (1)第一节10kV开闭所基本介绍 (2)1.1 、10kV开闭所的主要功能 (2)1.2 、10kV开闭所的设置原则 (2)1.3 、10kV开闭所电气主接线方式可分为单母线接线、单母线分段接线、双母线接线 (2)1.4 、10kV开闭所按其在电网中的功能可分为环网型和终端型 (3)1.5 、10kV开闭所接入系统的方案 (3)1.6 、10kV开闭所的最终建设规模 (3)第二节10kV开闭所的基本接线方式及适用范围 (3)2.1、单母线接线 (3)2.2、单母线分段接线 (4)2.3、双母线接线 (5)第三节10kV开闭所在实际应用中的典型设计方案 (7)3.1、方案1的电气技术条件和电气主接线图 (7)3.1.1、电气技术条件一览表 (7)3.1.2、电气主接线图 (7)3.2、方案2的电气技术条件和电气主接线图 (7)3.2.1、电气技术条件一览表 (7)3.1.2、电气主接线图 (8)3.3、方案3的电气技术条件和电气主接线图 (8)3.3.1、电气技术条件一览表 (8)3.3.2、电气主接线图 (8)3.4、方案4的电气技术条件和电气主接线图 (9)3.4.1、电气技术条件一览表 (9)3.4.2、电气主接线图 (9)第四节10kV开闭所典型设计方案的保护配置的分析 (9)4.1、总述 (9)4.2、电流、电压互感器在保护配置中的应用 (9)4.2、对于各个方案的具体分析 (10)第五节10kV开闭所设计实例 (11)5.1、关于短路电流的概述 (11)5.1.1、短路电流计算目的 (11)5.1.2、短路电流的计算方法 (11)5.1.3、一般规定 (11)5.2、短路点位置的选择 (12)5.2.1、选择原则 (12)5.2.2、短路点的选择分析 (12)5.3、短路电流计算 (12)5.4、电气设备的选择 (13)5.4.1、母线的选择 (13)5.4.2、电缆的选择 (14)5.4.3、熔断器的选择 (15)5.4.4、电流互感器的选择和校验 (16)5.4.5、电压互感器的选择 (17)5.4.6、断路器的选择 (17)5.5、继电保护配置的简单说明 (18)参考文献 (19)附录 (20)绪论10kV开闭所是城镇配电网的重要组成部分，随着大规模城、网建设与改造的开展，10kV 开闭所不仅在大、中城市的配电网中得到广泛的使用，而且在县城配电网和其他负荷密集的城镇配电网中也已普遍使用，10kV开闭所已成为配电网的主要设施之一。
浅析10kV配电变压器保护配置及应用摘要：10kv配电变压器是发电厂电能和用户用电之间的一个非常重要的降压设备，它的运行质量直接影响着整个电网的运行效率及可靠性，所以保证10kv电网配电变压器的正常高效运行是我们一直追求的目标。
本文将对10kv电网配电变压器保护配置的选择及其合理性的应用做一些分析讨论。
关键词：10kv电网配电变压器；保护配置选择；断路器abstract: 10 kv power distribution transformer is electric energy and power users electricity of a very important between the antihypertensive equipment, its operation quality directly influences the whole operation efficiency and reliability of power network, so that 10 kv power grid of distribution transformer normal efficient operation is always our pursuit of the goal. this paper will be to 10 kv power distribution transformer protection selection and configuration of the reasonable application do some analysis discussed.keywords: 10 kv power grid power distribution transformer；protection configuration choice; circuit breaker中图分类号：tm6文献标识码：a 文章编号：1.引言在我国，从电厂发电机出来的电压经过变压之后成为几类标准的定值电压（如220kv），经过电网输送到负荷所在地的地方变电站，然后在地方变电站中降压为10kv，再通过配电线路送到居民所在地附近的配电变压器，再次被降压至220v（380v）之后供用户使用。
10kV配电变压器的选择与使用摘要：近年来，在我国电力行业发展速度不断加快的背景下，电力系统的稳定运行对人们生活有很大的影响。
而对于电力系统来说，配电变压器发挥着关键的作用，利用其可以将电流电压以及传输功率进行转换。
随着电网日益改进，逐渐对配电变压器有更加严格的要求。
基于此，本文主要从10kV配电变压器的型式选择、10kV配电变压器负载率的选择以及因地制宜选择配电变压器三个方面进行详细分析，希望可以为有需要的人提供参考意见。
关键词：10kV配电变压器；选择；使用现如今，随着城市以及农村日益发展，电力系统的稳定运行可以在很大程度上保证人们正常生活，是非常重要的。
因为10kV配电变压器的能耗损失很大，在电网系统损耗中占据的比例超过30%，为了可以降低能耗和损失，必须要正确选择适宜的10kV配电变压器。
并且还要对10kV配电变压器合理使用，只有这样才能充分发挥该变压器本身的作用，进而为保证电力系统稳定运行打下良好的基础。
一、10kV配电变压器的型式选择（一）油浸式与干式配电变压器就油浸式配电变压器来讲，价格不高，损耗很低，重要部门都在变压器油中进行密封，其有着不错的绝缘与冷却效果，有很强的适应性，普遍应用在配网中。
其不足之处体现在以下几点：第一，变压器油的可燃性较强，有严格的防火要求，在变电所中应用，必须要单独设立配电变压器室，需要占用很大的面积。
第二，不具有较强的抗短路能力。
第三，若密封不良，出现渗漏油情况，不仅导致设备很难安全运行，而且对环境造成污染[1]。
第四，根据A级绝缘设计和制造绝缘，没有较高的耐温等级。
第五，必须要定期认真检查维护充油设备。
就干式配电变压器来讲，只需要占用很小的面积，能够在同一个地方布置真空开关设备，还有SF6断路器，有相当强的抗过载能力和优良的阻燃性能，可选耐温等级较高，不需要进行维护，而且有很强的抗短路能力，通常不适用于室外。
结合其运行经验以及特征，通常油浸式配电变压器适合在箱式变电站或者单独设计配电变压器室的变电所中应用。
浅谈10kv配电变压器配电保护的合理配置摘要：无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中，如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10kV高压开关设备和变压器都非常重要。
因此，本文主要对10kv配电变压器的保护配置方式进行了分析探讨，仅供参考。
关键词：10kV配电变压器；保护配置；负荷开关1、高压配电室的接线《继电保护和安全自动装置技术规程》GB14285-2006以及《电力装置的继电保护和自动装置设计规范》GB/T50062—2008规定：当容量不小于800kVA时选择配电变压器的保护开关设备，应选用带继电保护装置的断路器。
可以从两方面理解为这个规定：一方面当配电变压器容量不小于800kVA时，通常会采用配备有瓦斯继电器的油浸变压器，断路器能够和瓦斯继电器共同工作有效地保护变压器；另一方面当配电变压器容量不小于800kVA的用户，出于各种不同理由，导致单相接地出现故障，致使零序保护动作，断路器跳闸、分隔，避免主变电站的馈线断路器动作，导致供电失常。
《继电保护和安全自动装置技术规程》GB14285-2006以及《电力装置的继电保护和自动装置设计规范》GB/T50062-2008对未达到800kVA容量的单台变压器也做了详细的规定。
目前，多数的高压配电室的接线方案都采用一种基本的接线方式，在此基本接线方式上对10kV配电变压器保护配置方式的进行合理选择。
2、环网供电单元接线形式2.1 环网供电保护的特征负荷开关具有容易操作、性价比高等特征，可用于额定负荷电流的分合，但没有开断短路电流功能。
高遮断容量后备式限流熔断器是具有开断短路电流的保护元件，将负荷开关和高遮断容量后备式限流熔断器有机地进行结合，可以保护配电系统在各类正常或故障情况下运作。
应严格按规范和标准进行断路器指标的明确和结构的创造。
环网供电普遍采用负荷开关加熔断器组合，通过由两种高性价比的元件来实现对各种不同电器不同的操作和保护，即通过负荷开关完成负荷合分，而对发生短路的设备则采用高遮断容量后备式限流熔断器来保护，能有效的解决问题的同时避免了使用价格昂贵，操作复杂的断路器，相对更经济实用。
摘要：配电自动化技术是服务于城乡配电网改造建设的重要技术，配电自动化包括馈线自动化和配电管理系统，通信技术是配电自动化的关键。
目前，我国配电自动化进行了较多试点，由配电主站、子站和馈线终端构成的三层结构已得到普遍认可，光纤通信作为主干网的通信方式也得到共识。
笔者主要对馈线自动化原理和10KV配电变压器的保护配置方式进行技术-经济比较。
关键词：馈线自动化、通信技术、10KV配电变压器、断路器、负荷开关、熔断器、在高压线路保护中，高频保护、电流差动保护都是依靠快速通信实现的主保护，馈线系统保护是在多于两个装置之间通信的基础上实现的区域性保护。
基本原理如下：参见图3所示典型系统，该系统采用断路器作为分段开关，如图A、B、C、D、E、F.对于变电站M，手拉手的线路为A至D之间的部分。
变电站N则对应于C至F之间的部分。
N侧的馈线系统保护则控制开关A、B、C、D的保护单元UR1至UR7组成。
当线路故障F1发生在BC区段，开关A、B处将流过故障电流，开关C处无故障电流。
但出现低电压。
此时系统保护将执行步骤：Step1：保护起动，UR1、UR2、UR3分别起动；Step2：保护计算故障区段信息；Step3：相邻保护之间通信；Step4：UR2、UR3动作切除故障；Step5：UR2重合。
如重合成功，转至Step9；Step6：UR2重合于故障，再跳开；Step7：UR3在△T内未测得电压恢复，通知UR4合闸；Step8：UR4合闸，恢复CD段供电，转至Step10；Step9：UR3在△T时间内测得电压恢复，UR3重合；Step10：故障隔离，恢复供电结束。
3.2 故障区段信息定义故障区段信息如下：逻辑1：表示保护单元测量到故障电流，逻辑0：表示保护单元未测量到故障电流，但测量到低电压。
当故障发生后，系统保护各单元向相邻保护单元交换故障区段，对于一个保护单元，当本身的故障区段信息与收到的故障区段信息的异或为1时，出口跳闸。
论10kV电网配电变压器保护配置及应用摘要：随着经济的高速发展，目前供配电网已经改变了过去以架空线路为主的局面，而是以电缆线路为主。
同时原有的一些设计尺度已不能适应当前电力事业的发展需要，本文针对10 kv 配电变压器保护配置中的一些问题进行分析讨论。
关键词：10kv配电变压器保护选择开关定值电容补偿应用0前言随着经济的高速发展，近年来，电网的改善对电能质量的提高起到积极的作用。
10 kv 配电网是电网的重要组成部分，它直接面对用户，直接关系到对用户的安全、可靠供电。
近几年来，由于经济发展势头强劲，工业化、城市化进程加快，另外旧城改造也在大规模开展; 这些对配电网的影响很大，同时也对配电网提出了更高的要求。
因此10 kv配电变压器保护配置选择的正确与否，直接影响到10 kv 配电网的安全运行。
供电设计必须遵循国家有关的规范和标准，供电可靠，技术先进，经济合理，保障人身、设备的安全，同时还应根据工程特点、规模和发展规划，正确处理近期建设与远景规划的关系，做到远、近结合，以近期为主，适当考虑扩建的可能性。
1 保护电器级间配合的选择及分析1．1对保护电器选择性动作的基本要求。
（1）要求末级保护电器以最快的速度(瞬时)切断故障电路；（2）上一级保护采用断路器时，宜设有短延时脱扣，整定电流和延长时间可调，以保证下级保护先动作；（3）上级保护用熔断器保护时，其反时限特性应相互配合，用过电流选择比给予保证；（4）自变压器低压侧配出回路至用电设备之间的配电级数不宜超过三级；（5）配电系统的第一、二级之间保护电器应具有动作选择性，并宜采用选择型保护电器，对非重要负荷可以采用无选择性切断；（6）当上、下级断路器距离很近，出线端预期短路电流差别很小时，上级断路器宜选用带有短延时脱扣器，使之延时动作，以保证选择性。
1．2保护电器级间配合的选择与分析。
目前，在10kv配电电气设计中，变压器低压侧出线总开关(第一级保护电器)选用了过载长延时和短路瞬时保护，母线联络开关选用了过载长延时和短路瞬时保护，例如采用mw或 mt开关配micrologic2.0 控制单元。
10kV配电变压器保护配置的选择发表时间：2019-12-11T15:59:30.717Z 来源：《河南电力》2019年6期作者：章大伟[导读] 10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。
（衢州供电公司浙江衢州 324000）摘要：10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。
负荷开关投资费用相对小，但不能开断短路电流，不能隔离故障变压器；断路器性能优良，但须配置继电保护装置，投资费用高，使用复杂，大多使用在用户高配室中，适用于重要负荷区域；负荷开关-熔断器组合可以克服负荷开关不能开断短路电流的缺点，造价不高，能满足实际运行的需要，此配置作为配变的保护方式之一，在配电室中应用最为广泛。
本文选取衢州城区配网系统两台变压器的保护方式为典型实例，探讨了其保护配置的特点，简要地分析了其配置方式的合理性，供配电网设计和运检人员借鉴和参考。
关键词：配置方案；配变；负荷开关；断路器；熔断器引言衢州市城区现已投运的配电供电网络主要有环网供电单元（环网站、配电室、厢式变电站）和终端用户高配室，其配电变压器的保护配置主要有两种：负荷开关-熔断器组合配置，如使用在信安电力环网站信飞Q5250和信安Q5256间隔、东城华庭配电室、东方香舍配电室、铭豪公一、二变等等；断路器加装继电保护装置的配置，如使用在行政高配室（用户）、东方广场1#高配室（用户）等等。
无论在哪种供电方式中，在配电变压器发生短路故障时，保护装置应能快速可靠地切除故障，保护主线和其他配变的安全。
如何因地制宜更加合理地配置配变的保护方式，对10kV配电网的可靠性、经济性、安全性是非常重要的。
1 10kV配变开关设备的配置10kV配变保护装置配置应坚持安全可靠、经济适用的原则，要充分利用各种开关设备的功能，使配变的供电可靠性最高。
开关设备选择是配变保护配置的基础，根据现场环境条件和供电要求确定其型式和参数，保证设备正常运行时开关安全可靠，配电变压器故障时能快速切断故障，并在技术合理的情况下力求经济，而且应便于安装维修。
10Kv变压器配电箱保护的配置方式探讨10KV变压器配电箱是电力系统中非常重要的设备之一，负责将10KV电压降低到低压（如400V）进行供电。
为了保证变压器配电箱的安全运行，需要对其进行有效的保护。
本文将从配电箱的配置方式入手，探讨10KV变压器配电箱保护的配置方式。
10KV变压器配电箱的保护可分为硬件保护和软件保护两个方面。
硬件保护是通过安装电器设备，如保险丝、熔断器、电流互感器等实现的，而软件保护则是通过逻辑控制设备，如保护继电器、保护控制装置等实现的。
硬件保护主要包括过流保护、短路保护和接地保护。
过流保护是指当电流超过正常运行值时，及时切断电路，避免设备损坏；短路保护是指当电路发生短路时，及时切断电源，避免产生更大的故障；接地保护是指当电路有接地故障时，及时切断电源，避免产生触电危险。
这些保护装置一般安装在变压器配电箱的电缆出线端，通过感应电流或电压信号实现对电路的保护。
软件保护主要包括过电流保护、短路保护、过电压保护和欠压保护等。
过电流保护是指当电流超过正常运行值时，通过保护继电器或保护控制装置实现对电路的保护；短路保护是指当电路发生短路时，通过保护继电器或保护控制装置实现对电路的保护；过电压保护是指当电压超过正常运行值时，通过保护继电器或保护控制装置实现对电路的保护；欠压保护是指当电压低于正常运行值时，通过保护继电器或保护控制装置实现对电路的保护。
这些保护装置一般安装在变压器配电箱的控制柜中，通过逻辑判断和控制实现对电路的保护。
在配置10KV变压器配电箱的保护时，需要考虑以下几个因素：首先是保护装置的选择，根据电路的特点和需求选择合适的保护装置；其次是保护装置的设置，根据电路的需求设置合适的保护参数；再次是保护装置的连线，保证保护装置与电路之间的连接可靠；最后是保护装置的调试和运行，保证保护装置能够正常工作。
10KV配电系统继电保护常用方案及整定计算摘要：本文论述10KV配电系统继电保护常用方案及整定计算，经多年运行考验，选择性好、动作准确无误，保证了供电可靠性。
关键字：继电保护选择性可靠性笔者曾作过10多个10KV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。
2.可靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。
2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。
3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。
4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。
5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。
三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
10kv 配电变压器保护配置方式的合理选择摘要：10kV配电变压器是一种基于电磁感应定律实现交流电能传输，对配电系统中的交流电流和电压进行变换的静态电器。
保护配置是10kV配电变压器平稳安全运行的保证。
在10kV配电变压器保护配置中，要根据实际情况，选择断路器、熔断器、负荷开关+熔断器等方式，各有优缺点。
关键词：10kv配电变压器；保护配置；合理选择1 10kv配电变压器保护配置必要性在电力系统中，配电变压器是非常重要的电气设备之一，其运行安全性对整个电力系统工作连续稳定性具有直接的影响。
在电力系统容量不断增大、电压等级不断提高背景下，对配电变压器保护的安全性、可靠性、灵敏性、快速性也提出了更高的要求。
不管是在箱式变电站、环网供电单元，还是终端用户高压室接线方式中，一旦10kv配电变压器发生短路故障，保护配置均可以在短时间内准确切除故障，保障10kV高压开关设备、10kv配电变压器平稳运行。
在10kV电网规模不断扩大背景下，网络架构结构日趋复杂，对电力系统运行控制、电力变压器保护装置的要求也日益增高，给10kV配电变压器保护配置发展带来了前所未有的挑战。
2 10kv配电变压器的常见保护配置方式2.1断路器在大容量10kv配电变压器中，断路器是应用频率较高的一种短路保护开关，具有分断次数多、保护性能好、开断容量大等优良特点，大面积应用于变压器保护中，但是价格相对较高。
断路器从本质上而言是一种可在正常运行情况下将线路接通、切断并在短路故障时将故障线路切断的开关设备，包括控制室、灭弧室、导电主回路、绝缘子支撑件、操作机构等几个部分。
一般在断路器配置时，需要为其配置相应的继电保护系统装置，以便在被保护的10kv配电变压器出现故障时，继电保护系统第一时间精准向断路器发布跳闸指令，促使故障10kv配电变压器及时从电力系统内断开，降低故障电流对10kv配电变压器的损害以及对整个电力系统的负面影响。
2.2熔断器在10kv配电变压器保护配置过程中，常用的类型为跌落式熔断器（短路保护开关），由于其具有较为突出的断开点，可以执行隔离开关功效，为10kv配电变压器检修提供安全作业环境，具有操作便捷、经济、户外环境适应能力强等优良特性，大范围应用于10kv配电变压器一次侧保护配置中，适用于无腐蚀性气体、环境空气无导电粉尘及易燃易爆环境（年度温差在±40.0℃以内）。
10Kv变压器配电箱保护的配置方式探讨10kV变压器配电箱是电力系统中非常重要的一环，它作为10kV变压器的次级电源，将变压器输出的电能供应至各个电力设备中。
因此，对10kV变压器配电箱的保护配置需进行合理的设计和选择，以确保电力系统的正常运行和安全。
在10kV变压器配电箱的保护配置方案中，最常见的保护装置包括过流保护、短路保护和地闸保护。
其中，具体的配置方式需根据不同的实际情况来选择。
过流保护是主要的保护措施之一，通常采用交流过流保护、直流过流保护和非定值过流保护三种方式。
交流和直流过流保护常常用于大容量的变压器，而非定值过流保护则用于比较小容量的变压器和变配电箱。
对于大容量的变压器，交流和直流过流保护必须选择合适的保护装置，要根据变压器的容量来进行选择，同时还要考虑存在谐波负荷或复合负荷等情况时的保护装置选择。
短路保护也是必不可少的一种保护装置，主要采用短路电流绕阻器保护或电流差动保护。
短路电流绕阻器保护是较为常见的一种保护方式，它适用于对中等容量的变配电箱作出保护选择。
而电流差动保护，则适用于对大容量变压器作出保护选择。
地闸保护则是用于保护变压器系统中地接点处出现接地故障时产生的一种保护，通常采用单相接地保护、三相接地限流保护等方式。
单相接地保护适用于对低容量变压器作出保护选择，而三相接地限流保护适用于对大容量变压器作出保护选择。
同时，要特别注意地闸保护的与配电线路的匹配以及接地电阻值的影响。
总之，10kV变压器配电箱保护的配置方式需要根据实际情况选择合适的保护设备，保障系统的稳定运行和安全。
在具体选择时，需要考虑变压器的容量、负荷特性、谐波负荷、复合负载、接地电阻等因素，以确保保护装置的准确可靠。
同时也需要经常对保护设备进行检查、维护和更新，保持其良好的运行状态，提升电力系统的安全和可靠性。
无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中, 如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10 kV高压开关设备和变压器都非常重要。
保护方式的配置一般有两种：一种利用断路器;另一种则利用负荷开关加高遮断容量的后备式限流熔断器组合。
这两种配置方式在技术和经济上各有优缺点，以下对这两种方式进行综合比较分析。
1环网供电单元接线形式
1.1环网供电单元的组成
环网供电单元(RMU)由间隔组成, 一般至少有3个间隔，包括2个环缆进出间隔和1个变压器回路间隔。
1.2环网供电单元保护方式的配置
环缆馈线与变压器馈线间隔均采用负荷开关, 通常为具有接通、隔断和接地功能的三工位负荷开关。
变压器馈线间隔还增加高遮断容量后备式限流熔断器来提供保护。
实际运行证明，这是一种简单、可靠而又经济的配电方式。
1.3环网供电单元保护配置的特点
负荷开关用于分合额定负荷电流, 具有结构简单、价格便宜等特点, 但不能开断短路电流，高遮断容量后备式限流熔断器为保护元件, 可开断短路电流，如将两者有机地结合起来,可满足配电系统各种正常和故障运行方式下操作保护的要求。
断路器参数的确定和结构的设计制造均严格按标准要求进行，兼具操作和保护两种功能，所以其结构复杂，造价昂贵，大量使用不现实。
环网柜中大量使用负荷开关加高遮断容量后备式熔断器组合装置，把对电器不尽相同的操作与保护功能分别由两种简单、便宜的元件来实现，即用负荷开关来完成大量发生的负荷合分操作，而采用高遮断容量后备式限流熔断器对极少发生短路的设备起保护作用，很好地解决问题，既可避免使用操作复杂、价格昂贵的断路器，又可满足实际运行的需要。
表1列出3种保护配置方式的技术-经济比较。
10 kV配电变压器保护配置方式的合理选择从此可以看出：
a) 断路器具备所有保护功能与操作功能，但价格昂贵;
b) 负荷开关与断路器性能基本相同，但它不能开断短路电流;
c) 负荷开关加高遮断容量后备式限流熔断器组合，可断开短路电流，部分熔断器的分断容量比断路器还高，因此，使用负荷开关加高遮断容量后备式限流熔断器组合不比断路器效果差，可费用却可以大大降低。
1.4负荷开关加高遮断容量后备式熔断器组合的优点
采用负荷开关加高遮容量熔断器组合，具有如下优点：
a) 开合空载变压器的性能好。
环网柜的负荷种类，绝大部分为配电变压器，一般容量不大于1 250 kVA，极少情况达1 600 kVA，配电变压器空载电流一般为额定电流的2%左右，较大的配电变压器空载电流较小。
环网柜开合空载变压器小电流时，性能良好，不会产生较高过电压。
b) 有效保护配电变压器，特别是对于油浸变压器，采用负荷开关加高遮断容量后备式限流熔断器比采用断路器更为有效，有时后者甚至并不能起到有效的保护作用。
有关资料表明，当油浸变压器发生短路故障时，电弧产生的压力升高和油气化形成的气泡会占据原属于油的空间，油会将压力传给变压器油箱体，随短路状态的继续，压力进一步上升，致使油箱体变形和开裂。
为了不破坏油箱体，必须在20 ms内切除故障。
如采用断路器，因有继电保护再加上自身动作时间和熄弧时间，其全开断时间一般不会少于60 ms，这就不能有效地保护变压器。
而高遮断容量后备式限流熔断器具有速断功能，加上其具有限流作用，可在10 ms 之内切除故障并限制短路电流，能够有效地保护变压器。
因此，应采用高遮断容量后备式限流熔断器而尽量不用断路器来保护电器，即便负荷为干式变压器，因熔断器保护动作快，也比用断路器好。
c) 从继电保护的配合来讲，在大多数情况下，也没有必要在环网柜中采用断路器，这是因为环网配电网络的首端断路器(即110 kV或220 kV变电站的10 kV馈出线断路器)的保护设置一般为：速断保护的时间为0 s，过流保护的时间为0.5 s，零序保护的时间为0.5 s。
若环网柜中采用断路器，即使整定时间为0 s动作，由于断路器固有动作时间分散，也很难保证环网柜中的断路器而不是上一级断路器首先动作。
d) 高遮断容量后备式限流熔断器可对其后所接设备，如电流互感器、电缆等都可提供保护。
高遮断容量后备式限流熔断器的保护范围可在最小熔化电流(通常为熔断器额定电流的2～3倍)到最大开断容量之间。
限流熔断器的电流-时间特性，一般为陡峭的反时限曲线，短路发生后，可在很短的时间内熔断，切除故障。
如果采用断路器作保护。
必定使其它电器如电缆、电流互感器、变压器套管等元件的热稳定要求大幅度提高，加大了电器设备的造价，增大工程费用。
在这里，有必要指出在采用负荷开关加高遮断容量后备式熔断器组合时，两者之间要很好地配合，当熔断器非三相熔断时，熔断器的撞针要使负荷开关立即联跳，防止缺相运行。
2终端用户高压室接线形式
标准GB 14285—1993《继电保护和安全自动装置技术规程》规定，选择配电变压器的保护开关设备时，当容量等于或大于800 kVA，应选用带继电保护装置的断路器。
对于这个规定，可以理解为基于以下两方面的需要：
a) 配电变压器容量达到800 kVA及以上时，过去多数使用油浸变压器，并配备有瓦斯继电器，使用断路器可与瓦斯继电器相配合，从而对变压器进行有效地保护。
b) 对于装置容量大于800 kVA的用户，因种种原因引起单相接地故障导致零序保护动作，从而使断路器跳闸，分隔故障，不至于引起主变电站的馈线断路器动作，影响其他用户的正常供电。
此外，标准还明确规定，即使单台变压器未达到此容量，但如果用户的配电变压器的总容量达到800 kVA时，亦要符合此要求。
目前，多数用户的高压配电室的接线方案此所示，这是基本的结线方式，在此基础上可以派生出一主一备进线或双进线加母线分段等方式。
从此可知，一般在A处装设断路器，在B处也装设断路器，这样，视继电保护的配置情况，可以用A或B达到GB 14285—1993《继电保护和安全自动装置技术规程》的两个要求，在其中1台变压器需要退出运行时，操作B处的断路器即可实现。
根据有关的理论及现场试验，在B处装设熔断器作为保护装置更为合理、有效。
笔者认为，在采用此的接线方式时，在B处应当装设负荷开关加高遮断容量后备式熔断器的组合，在A 处装设断路器，既达到GB 14285—1993《继电保护和安全自动装置技术规程》的要求，而在B处装设熔断器作为每台变压器的相间短路保护，且利用负荷开关又可进行每台变压器的投切操作，这样，在B处装设的就不是常用的开关柜而是环网负荷开关柜，其造价较低，体积较小，能够有效节省配电投资。
此外，如果处理好负荷开关转移电流以及与熔断器交接电流的选择，也不排除在B处用每台负荷开关进行对应变压器零序保护的可能性。
3结束语
10 kV配电变压器的保护配置主要有断路器、负荷开关或负荷开关加熔断器，综合技术-经济性能和运行管理因素，无论在10 kV环网供电单元还是在终端用户高压配电单元中，采用负荷开关加高遮断容量后备式限流熔断器组合的保护配置，既可提供额定负荷电流，又可断开短路电流，并具备开合空载变压器的性能，能有效保护配电变压器，为此，推荐采用负荷开关加高遮断容量后备式限流熔断器组合的配置作为配电变压器保护的保护方式。
