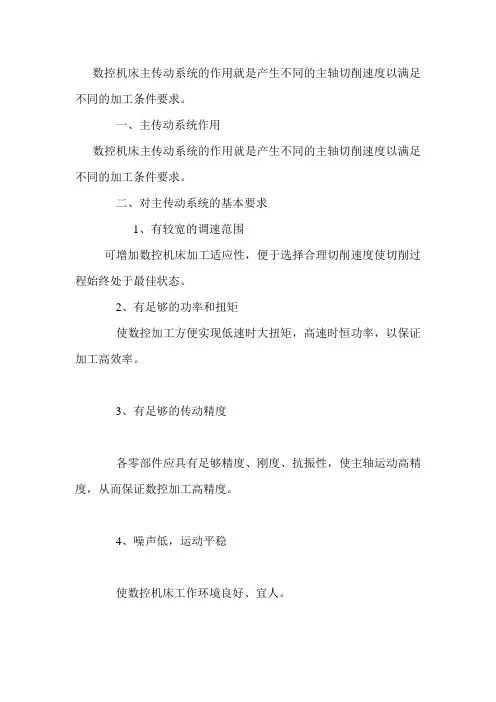

数控机床主传动系统的作用就是产生不同的主轴切削速度以满足不同的加工条件要求。
一、主传动系统作用
数控机床主传动系统的作用就是产生不同的主轴切削速度以满足不同的加工条件要求。
二、对主传动系统的基本要求
1、有较宽的调速范围
可增加数控机床加工适应性，便于选择合理切削速度使切削过程始终处于最佳状态。
2、有足够的功率和扭矩
使数控加工方便实现低速时大扭矩，高速时恒功率，以保证加工高效率。
3、有足够的传动精度
各零部件应具有足够精度、刚度、抗振性，使主轴运动高精度，从而保证数控加工高精度。
4、噪声低，运动平稳
使数控机床工作环境良好、宜人。
三、主传动系统的变速方式
1、采用变速齿轮传动
如图 2 - 16 所示， 采用少数几对齿轮降速，用液压拨叉自动变速，电机主轴仍为无级变速，并实现主轴的正反启动、停止、制动。该方式扭矩大，噪声大，一般用于较低速加工。
2、采用同步齿形带传动
采用直流或交流主轴伺服电机，由同步齿形带传动至主轴，
如图 2 - 17 所示 。该方式主轴箱及主轴结构简单，主轴部件刚性好；传动效率高、平稳、噪声小；不需润滑；但由于输出扭矩小，低速性能不太好，在中档机床中应用较多。
3、采用主轴电机直接驱动
亦称一体化主轴、电主轴，由主轴电机直接驱动，电机、主轴合二为一，主轴为电机的转子， 如图 2 - 18 所示 。该方式处理好散热、润滑非常关键，一般应用于高速机床。
四、主轴部件
1、轴承
数控机床主轴轴承的支承形式、轴承材料、安装方式均不同于普通机床，其目的是保证足够的主轴精度。
2、主轴准停装置
满足刀具交换时，刀柄键槽位置必须固定的要求。
3、自动夹紧和切屑清除装置
自动夹紧一般由液压或气压装置予以实现；而切屑清除则是通过设于主轴孔内的压缩空气喷嘴来实现，其孔眼分布及其角度是影响清除效果的关键。
CK6140数控车床主传动系统设计
数控车床的主传动系统是整个机床的核心组成部分，它主要由主轴、主轴驱动装置和主动工具头等组成。设计一个稳定可靠的数控车床主传动系统，需要考虑诸多因素，如主轴精度、刚度、转速范围、加工能力等。
首先，主轴是数控车床主传动系统的核心部件，其精度和刚度直接影响到整个机床的加工质量。主轴通常由高强度、高刚性的合金钢材料制成，并通过精密加工和热处理工艺提高其表面质量和硬度。主轴的设计应考虑转动稳定性、轴向和径向刚度等因素，以确保在高速运转和大负载下能保持较小的振动和变形。
其次，主轴驱动装置主要是通过电机将动力传递给主轴，实现车床的加工运行。常见的主轴驱动装置包括皮带传动、齿轮传动、液压传动等。不同的传动方式具有不同的特点，需要根据数控车床的具体要求进行选择。同时，主轴驱动装置还需要考虑电机的功率、转速调节范围、动态响应性能等因素，以满足不同加工工艺和加工材料的需求。
另外，主动工具头也是数控车床主传动系统的重要组成部分。主动工具头一般由进给系统和切削工具组成，其主要功能是控制刀具的进给速度和刀具路径，实现工件的加工。进给系统通常由伺服电机、滚珠丝杠等组成，将电机的旋转运动转化为刀具的直线运动。切削工具的选择要根据不同的加工工件和加工要求进行，可以是转动刀具、切削刀具或磨削工具等。
除了上述部件，数控车床主传动系统的设计还需要考虑其控制方式和辅助装置。传统的数控车床主传动系统采用闭环控制，通过编码器和反馈系统实现对主轴和主动工具头运动的精确控制。辅助装置如冷却系统、润滑系统、自动换刀系统等，可以提高加工效率和工作环境的安全性。 总的来说，设计一个稳定可靠的数控车床主传动系统需要充分考虑主轴精度、刚度，主轴驱动装置的选择，主动工具头的设计以及控制方式和辅助装置的配置等因素。只有在满足加工要求的前提下，才能实现高效、精确和安全的数控车床加工操作。
数控机床主轴和传动部件设计
i

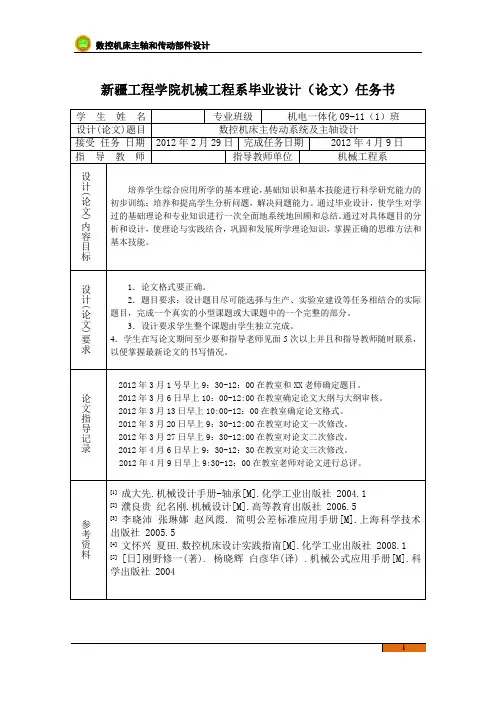

新疆工程学院机械工程系毕业设计（论文）任务书
学 生 姓 名 专业班级 机电一体化09-11（1）班
设计(论文)题目 数控机床主传动系统及主轴设计
接受 任务 日期 2012年2月29日 完成任务日期 2012年4月9日
指 导 教 师 指导教师单位 机械工程系
设计(论文)内容目标 培养学生综合应用所学的基本理论，基础知识和基本技能进行科学研究能力的初步训练；培养和提高学生分析问题，解决问题能力。通过毕业设计，使学生对学过的基础理论和专业知识进行一次全面地系统地回顾和总结。通过对具体题目的分析和设计，使理论与实践结合，巩固和发展所学理论知识，掌握正确的思维方法和基本技能。
设计(论文)要求 1．论文格式要正确。
2．题目要求：设计题目尽可能选择与生产、实验室建设等任务相结合的实际题目，完成一个真实的小型课题或大课题中的一个完整的部分。
3．设计要求学生整个课题由学生独立完成。
4．学生在写论文期间至少要和指导老师见面5次以上并且和指导教师随时联系，以便掌握最新论文的书写情况。
论文指导记录 2012年3月1号早上9：30-12：00在教室和XX老师确定题目。
2012年3月6日早上10：00-12:00在教室确定论文大纲与大纲审核。
2012年3月13日早上10:00-12：00在教室确定论文格式。
2012年3月20日早上9：30-12:00在教室对论文一次修改。
2012年3月27日早上9：30-12:00在教室对论文二次修改。
2012年4月6日早上9：30-12：30在教室对论文三次修改。
2012年4月9日早上9:30-12：00在教室老师对论文进行总评。
参考资料 [1] 成大先.机械设计手册-轴承[M].化学工业出版社 2004.1
[2] 濮良贵 纪名刚.机械设计[M].高等教育出版社 2006.5
[3] 李晓沛 张琳娜 赵凤霞. 简明公差标准应用手册[M].上海科学技术出版社 2005.5
龙源期刊网

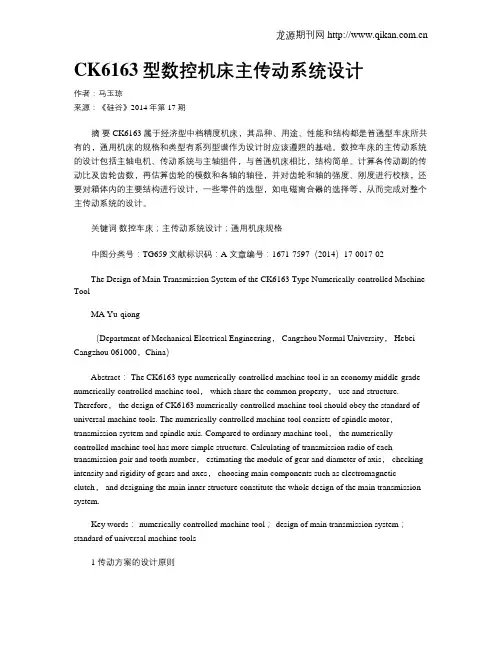

CK6163型数控机床主传动系统设计
作者：马玉琼
来源：《硅谷》2014年第17期
摘 要 CK6163属于经济型中档精度机床，其品种、用途、性能和结构都是普通型车床所共有的，通用机床的规格和类型有系列型谱作为设计时应该遵照的基础。数控车床的主传动系统的设计包括主轴电机、传动系统与主轴组件，与普通机床相比，结构简单。计算各传动副的传动比及齿轮齿数，再估算齿轮的模数和各轴的轴径，并对齿轮和轴的强度、刚度进行校核，还要对箱体内的主要结构进行设计，一些零件的选型，如电磁离合器的选择等，从而完成对整个主传动系统的设计。
关键词 数控车床；主传动系统设计；通用机床规格
中图分类号：TG659 文献标识码：A 文章编号：1671-7597（2014）17-0017-02
The Design of Main Transmission System of the CK6163 Type Numerically-controlled Machine
Tool
MA Yu-qiong
（Department of Mechanical Electrical Engineering， Cangzhou Normal University， Hebei
Cangzhou 061000，China）
Abstract： The CK6163 type numerically-controlled machine tool is an economy middle-grade
numerically-controlled machine tool， which share the common property， use and structure.
Therefore， the design of CK6163 numerically-controlled machine tool should obey the standard of
