钢丝绳基础知识培训

起重基础知识普及讲义

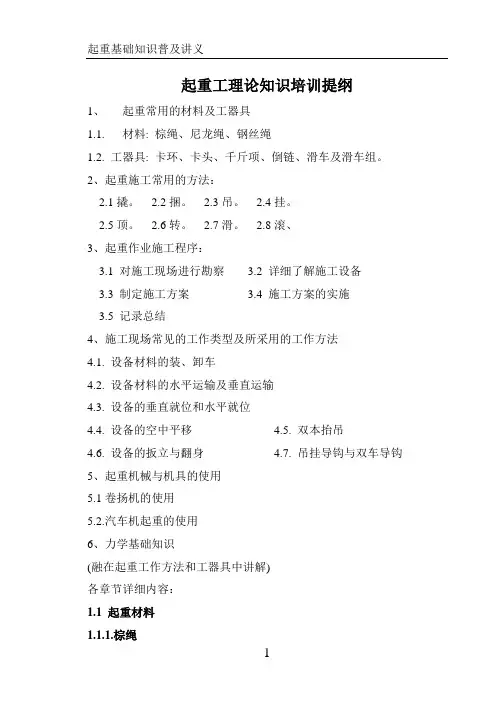

1 起重工理论知识培训提纲

1、 起重常用的材料及工器具

1.1. 材料: 棕绳、尼龙绳、钢丝绳

1.2. 工器具: 卡环、卡头、千斤项、倒链、滑车及滑车组。

2、起重施工常用的方法：

2.1撬。 2.2捆。 2.3吊。 2.4挂。

2.5顶。 2.6转。 2.7滑。 2.8滚、

3、起重作业施工程序：

3.1 对施工现场进行勘察 3.2 详细了解施工设备

3.3 制定施工方案 3.4 施工方案的实施

3.5 记录总结

4、施工现场常见的工作类型及所采用的工作方法

4.1. 设备材料的装、卸车

4.2. 设备材料的水平运输及垂直运输

4.3. 设备的垂直就位和水平就位

4.4. 设备的空中平移 4.5. 双本抬吊

4.6. 设备的扳立与翻身 4.7. 吊挂导钩与双车导钩

5、起重机械与机具的使用

5.1卷扬机的使用

5.2.汽车机起重的使用

6、力学基础知识

(融在起重工作方法和工器具中讲解)

各章节详细内容：

1.1 起重材料

1.1.1.棕绳 起重基础知识普及讲义

2 a.棕绳的用途: 吊物，捆绑，溜绳，穿绕滑车组等

特点：轻、柔软。缺点：破断拉力小、易割断、怕火

b.棕绳许用拉力的计算

查表：

计算：

Sb =5d2(d≤15mm) Sb=4 d2 (d≤25mm) Sb=2.5 d2 (d﹥25mm)

Sb：破断拉力，d：棕绳的直径。K：安全系数

许用应力P=Sb/K，一般起吊用时K=5。捆绑使用时K=8。

例如d=20mm，则Sb=5d2=5X202=2000kg。

一般起吊时K=5则P=2000/5=400kg。

c.常用的绳扣：1平扣，2.倒背扣， 3. 8字扣，4. 拴马扣，

5. 鲁班扣，6. 琵琶扣 ， 7. 板头扣 具体如图 起重基础知识普及讲义

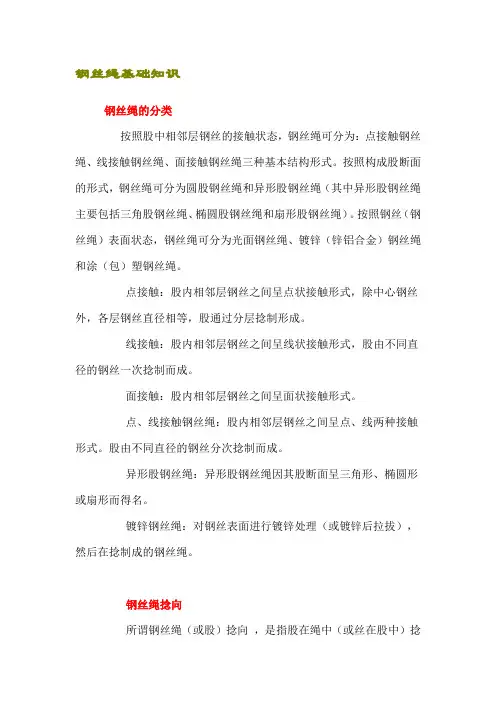

钢丝绳基础知识

钢丝绳的分类

按照股中相邻层钢丝的接触状态，钢丝绳可分为：点接触钢丝绳、线接触钢丝绳、面接触钢丝绳三种基本结构形式。按照构成股断面的形式，钢丝绳可分为圆股钢丝绳和异形股钢丝绳（其中异形股钢丝绳主要包括三角股钢丝绳、椭圆股钢丝绳和扇形股钢丝绳）。按照钢丝（钢丝绳）表面状态，钢丝绳可分为光面钢丝绳、镀锌（锌铝合金）钢丝绳和涂（包）塑钢丝绳。

点接触：股内相邻层钢丝之间呈点状接触形式，除中心钢丝外，各层钢丝直径相等，股通过分层捻制形成。

线接触：股内相邻层钢丝之间呈线状接触形式，股由不同直径的钢丝一次捻制而成。

面接触：股内相邻层钢丝之间呈面状接触形式。

点、线接触钢丝绳：股内相邻层钢丝之间呈点、线两种接触形式。股由不同直径的钢丝分次捻制而成。

异形股钢丝绳：异形股钢丝绳因其股断面呈三角形、椭圆形或扇形而得名。

镀锌钢丝绳：对钢丝表面进行镀锌处理（或镀锌后拉拔），然后在捻制成的钢丝绳。

钢丝绳捻向

所谓钢丝绳（或股）捻向 ，是指股在绳中（或丝在股中）捻制的螺旋线方向。判定方法：将绳（或股）垂直放置观察，若股（丝）的螺旋上升方向为自左向右上方，则为左捻，可用“”表示。根据股、绳捻制方向，钢丝绳分为：

a 右交互捻钢丝绳：绳右捻，股左捻

b 左交互捻钢丝绳：绳左捻，股右捻

c 右同向捻钢丝绳：绳右捻，股右捻

d 左同向捻钢丝绳：绳左捻，股左捻

e 右混合捻钢丝绳：绳右捻，

部分股左捻，部分股右捻

f 左混合捻钢丝绳：绳左捻，

部分股右捻，部分股左捻

钢丝绳芯及代号

a 纤维芯（天然或合成）：FC

b 天然纤维芯：NF

c 合成纤维芯：SF

d 金属丝绳芯：IWR(或IWRC)

钢丝绳

用多根或多股细钢丝拧成的挠性绳索，钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。在物料搬运机械中，供提升、牵引、拉紧和承载之用。钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。

目 录

钢丝绳的构造

按拧绕的层次分类

按接触状态分类

截面

说明

一、钢丝绳的构造

1、钢丝

钢丝绳起到承受载荷的作用，其性能主要由钢丝决定。钢丝是碳素钢或合金钢通过冷拉或冷轧而成的圆形（或异形）丝材，具有很高的强度和韧性，并根据使用环境条件不同对钢丝进行表面处理

2、绳芯

它是用来增加钢丝绳弹性和韧性、润滑钢丝、减轻摩擦，提高使用寿命的。常用绳芯有机纤维（如麻、棉）、合成纤维、石棉芯（高温条件）或软金属等材料。（常用麻芯，高温作业宜用石棉芯或软钢丝拧成的金属芯）

作用为：支持绳股，保持钢丝绳的断面形状，减少钢丝的挤压和变形，还可降低绳股间钢丝的接触应力；缓和钢丝绳的弯曲应力，使钢丝绳富有弹性；储存润滑油，预防钢丝绳内部钢丝锈蚀，减少钢丝间的摩擦。

分类：麻绳芯（黄麻芯）为FC，天然纤维芯（纤维芯中的剑麻绳芯）为NF，合成纤维芯为SF，金属丝绳芯(独立的钢丝绳芯)为IWR，钢丝股芯为IWS

2、钢丝绳常用分类为六种

圆股钢丝绳、异型股钢丝绳（有三角股、椭圆股和扇形股）、多层绳股钢丝绳、扁钢丝绳、密封钢丝绳、棒状钢丝绳（单绕绳）。

3、按绳股层次

分为单层股钢丝绳和多层股钢丝绳

单层股钢丝绳：有一层股围绕一个绳芯螺旋捻制而成的多股钢丝绳；

多层股钢丝绳：多个股围绕一个绳芯（单层股钢丝绳）或一个中心（阻旋转或平行捻密实钢丝绳）螺旋捻制成一层或多层的钢丝绳。

3、按拧绕的层次分类

钢丝绳按拧绕的层次可分为单绕绳、双绕绳和三绕绳

单绕绳:由若干细钢丝围绕一根金属芯拧制而成，挠性差，反复弯曲时易磨损折断，主要用作不运动的拉紧索。（一次捻：由钢丝直接捻成绳，没有绳股）

双绕绳:由钢丝拧成股后再由股围绕绳芯拧成绳。常用的绳芯为麻芯，高温作业宜用石棉芯或软钢丝拧成的金属芯。制绳前绳芯浸涂润滑油，可减少钢丝间互相摩擦所引起的损伤。双绕绳挠性较好，制造简便，应用最广。（二次捻：）

钢丝绳培训课件目录•钢丝绳基础知识•钢丝绳性能参数•钢丝绳选用原则•钢丝绳安装与调试•钢丝绳使用与维护保养•钢丝绳更换与报废标准

钢丝绳基础知识0101

定义02分类

钢丝绳是由多层钢丝捻制而成的一种挠性绳索，具有强度高、自重轻、工作平稳、不易骤然整根折断等特点，在起重机、卷扬机、电梯等机械设备中广泛应用。根据钢丝绳的捻制方法、结构和用途的不同，可分为普通型、复合型、

密封型等多种类型。定义与分类

结构钢丝绳由钢丝和绳芯组成，钢丝是钢丝绳的基本构成单元，绳芯则用于增加钢丝绳的弹性和韧性。钢丝绳的结构可分为单捻、双捻和三捻等。耐磨性好钢丝绳的表面经过特殊处理，具有良好的耐磨性。

特点钢丝绳具有以下特点抗腐蚀性强钢丝绳采用优质钢丝制造，经过特殊工艺处理，具有良好的抗腐蚀性。承载能力强钢丝绳的强度高，能够承受较大的拉力。使用寿命长

钢丝绳的使用寿命长，能够满足长期使用需求。结构与特点01制造工艺

钢丝绳的制造工艺主要包括原料准备、冷拔、热处理、酸洗、磷化、捻制、检验等工序。02原料准备

选用优质碳素钢或合金钢作为原料，进行切割、清洗等预处理。03冷拔

将原料钢丝进行冷拔处理，提高

其强度和韧性。制造工艺及流程03

对冷拔后的钢丝进行热处理，消除内应力，提高综合性能。热处理用酸溶液对钢丝进行清洗，去除表面的氧化皮和锈蚀物。酸洗在钢丝表面形成一层磷化膜，提高钢丝的防锈性能。

磷化制造工艺及流程0102

将处理后的钢丝按照规定的捻距和捻向进行捻制，形成钢丝绳。

对制成的钢丝绳进行外观、尺寸、性能等方面的检验，确保产品质量符合要求。捻制

检验制造工艺及流程

钢丝绳性能参数02指钢丝绳在拉伸过程中，当拉力达到一定程度时，钢丝绳会突然断裂的最大拉力。它是衡量钢丝绳承载能力的重要指标。

钢丝绳的强度是指其抵抗拉伸破坏的能力，通常以单位截面积的破断拉力来表示。钢丝绳的强度越高，其承载能力和

使用寿命就越长。破断拉力与强度

强度破断拉力钢丝绳在拉伸过程中，单位应力引起的应变。弹性模量越大，钢丝绳在受力时变形越小，刚度越高。弹性模量
