建筑电气工程安装技术探讨

1

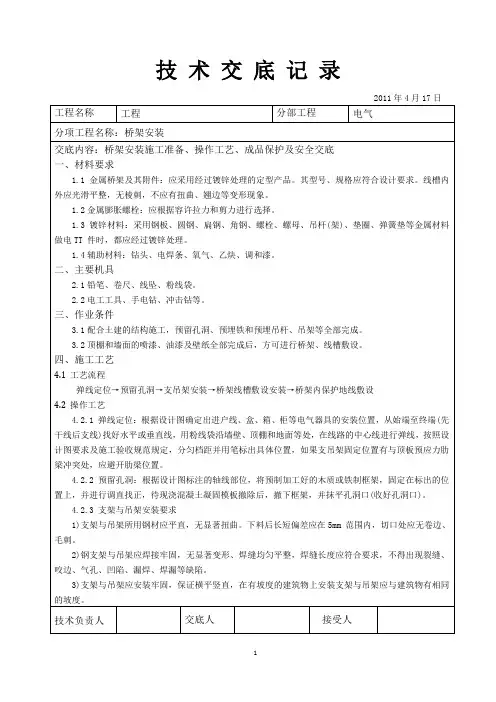

技 术 交 底 记 录

2011年4月17日

工程名称 工程 分部工程 电气

分项工程名称：桥架安装

交底内容：桥架安装施工准备、操作工艺、成品保护及安全交底

一、材料要求

1.1金属桥架及其附件：应采用经过镀锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。

1.2金属膨胀螺栓：应根据容许拉力和剪力进行选择。

1.3镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电TT 件时，都应经过镀锌处理。

1.4辅助材料：钻头、电焊条、氧气、乙炔、调和漆。

二、主要机具

2.1铅笔、卷尺、线坠、粉线袋。

2.2电工工具、手电钻、冲击钻等。

三、作业条件

3.1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

3.2顶棚和墙面的喷漆、油漆及壁纸全部完成后，方可进行桥架、线槽敷设。

四、施工工艺

4.1 工艺流程

弹线定位→预留孔洞→支吊架安装→桥架线槽敷设安装→桥架内保护地线敷设

4.2 操作工艺

4.2.1 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端(先干线后支线)找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置，如果支吊架固定位置有与顶板预应力肋梁冲突处，应避开肋梁位置。

4.2.2 预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口(收好孔洞口)。

4.2.3 支架与吊架安装要求

1)支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm 范围内，切口处应无卷边、毛刺。

2)钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂缝、咬边、气孔、凹陷、漏焊、焊漏等缺陷。

关于建筑电气安装施工技术及质量控制的探讨

[摘要]：建筑电气工程，对于一个建设工程的使用功能，竣工后运行的安全可靠程度、投资效益的体现等，都有着举足轻重的地位。对建筑电气工程而言，从开工到竣工，施工现场管理自始至终都起着至关重要的作用，施工现场管理的好坏直接影响工程项目的质量、进度、安全乃至经济效益。结合多年来的工作实践经验，本文就关于建筑电气工程施工技术及质量管理工作，谈一些体会，可供同行参考。

[关键词]：电气安装 施工技术 工艺 质量管理

中图分类号：s220.7 文献标识码：s 文章编号：1009-914x（2012）32- 0165 -01

引言：随着建筑电气智能化技术的迅速发展，房地产业这一国民经济的支柱行业，也如雨后春笋般迅猛发展，但同时，各种各样的建筑质量问题，尤其是建筑电气的质量问题也频频发生。在整个建筑工程项目中建筑电气工程虽然不是主体工程，但在建设工程中的复杂程度和投资比重却越来越大。为了提高房屋建设的总体质量，就必须保证建筑电气工程的施工质量。建筑电气工程，对于一个建设工程的使用功能、竣工后运行的安全可靠程度、投资效益的体现等，都有着举足轻重的地位。现结合实际工作，有针对性地对建筑电气安装施工技术及质量控制进行了探讨。

一、建筑电气安装施工技术

1、施工前期准备

（1）电气施工相关人员的配合

在建筑电气安装工程项目的设计阶段，由电气设计人员对建筑项目安装设计提出相关的技术要求。电气安装人员应会同施工技术人员审核安装和施工的图纸，以防遗漏和发生差错的现象，电气安装工人应该学会看懂相关的施工图纸。电气安装施工前，需要详细的了解电气安装施工进度计划和施工方法，尤其是梁、柱、地面、屋面的做法和相互问的连接方式，并仔细地校核自己准备采用的电气安装方法能否和这一项目的电气安装施工相适应。

探究建筑电气安装中的防雷接地施工技术

对这科技的日益进步，人们对电气设备的应用要求也变得越来越高。在这样的背景下，建筑工程中电气安装中的防雷接地施工技术显得尤为重要。当前，防雷接地施工还缺乏有效管理，施工人员的安全意识也有待提高，技术水平也存在不完善之处。为了更好地解决这一问题，在施工当中要制定科学的施工方案，提高施工人员的能力与素质，同时进一步重视施工安全的问题，只有这样才能促进建筑电气安装工程的可持续发展。

标签：建筑;电气安装;防雷接地施工技术

1.建筑电气安装中的防雷接地施工技術概述

当前，建筑除了要为人们提供一个遮风避雨的场所之外，还需要为人们带来一份安全感和舒适感。因此，建筑施工过程中要注重电气安装中的防雷接地施工技术的应用，以满足人们对各种现代化电器的和用电的需求。这一技术的作用原理是将雷电等自然气象中产生的电流转移到地下，以保护建筑中的电气设施。随着建筑高度的不断增加，雷电等自然现象的电流会对建筑产生更为严重的破坏，影响人们的生活与生产。所以对于雷电的防护日益重要，电气安装中的防雷接地施工技术在建筑工程中的地位越来越突出。

2.当前电气安装中的防雷接地施工技术存在的问题

2.1施工中缺乏有效管理

防雷接地施工技术的运用是建筑工程中的重要环节，对于建筑工程的安全和质量具有重大的影响。而参与防雷接地施工技术施工的单位众多，涉及面广泛，因此，施工单位必须加强施工管理，严格控制各个环节。对每个细节可能出现的问题都要认真分析、及时化解，严格按照施工方案进行施工。在施工中，对各个环节进行严格的监督和管理，保证施工的科学高效。虽然目前有许多对电气安装中防雷接地施工技术的规定，但许多建筑工程的实际施工都未能完全达到这些规定和要求。施工人员凭借经验施工，不遵守设计方案及相关规定，许多制度形同虚设。

2.2施工中缺乏安全意识

随着我国建筑工程的不断发展，建筑工程施工安全的问题越来越突出。建筑工程中，电气安装中的防雷接地施工是危险性较大的一个环节。防雷接地施工避免不了高空作业等危险程序。然而，仍有很多建筑单位并未对此有清楚的认识，重视程度不够。电气安装中的防雷接地施工技术不断进步，而对这一技术的安全管理依然落后。当前施工现场虽然都有安全管理部门，但大多形同虚设，经费投入方面得不到保证，使得施工现场安全管理缺少资金，管理人员不能及时发现安全隐患，影响电气安装中的防雷接地施工技术的正常运用。

水利・水・电　建材发展导向２０１０年１２月　探讨建筑电气的安装技术和控制措施　潘驿夫　摘要：本文结合具体工程实例，介绍了民用建筑电气安装主要组成部分，从电器低压、配电、室内布线、电气照明等方面论述了安装过　程中应注意的问题，以保证民用电气的安全使用。目前建筑电气与人们的生活息息相关，优质的安装施工质量和科学的管理，是保障电气系　统高效安全运行的必要条件，而且也可以改进和弥补设计施工中的某些不足。　关键词：建筑电气安装；电气系统；接地装置的安装　１引言　随着我国基本建设的蓬勃发展和工程技术的不断进步，电　气工程是城市的基础设施，工业生产和人民生活的命脉之一，电　气工程日趋向大系统、高参数的方向迅猛发展，因此对电气工程　的设计、施工、维修和运行管理。要求也越来越高，要想使电气系　统达到优质、高效、低能耗运的目的，除要有合理的设计方案外　电气系统，配电线路、低压开关的安装等质量的优劣将会对日后　的使用产生极大的影响，为了确保民用电气在使用过程中充分　发挥其安全、稳定、高效作用。故民用建筑电气系统的安装、施工　技术及质量控制极其重要。　２工程实例　现以某大厦高级商住楼电气系统安装为例，该工程建筑面　积４８２６２ｍ　，地上１９层（地下室２层）框剪结构，地下室为车库　１～５层为商场，６　１９层为住宅。该工程电气系统安装特点为电气　类型多，安装操作技术难度大，现对该工程电气系统的安装及施　工技术作一些探讨。　２．１电气系统安装施工步骤　熟悉图纸和有关技术资料规范文件一施工测量放线一沟槽　开挖及管沟砌筑一配合土建设预留孔洞及预埋铁件一管件加工　制作一支架制作及安装一各种电线敷设安装一配电线路测试、　配电线路与设备连接一调试和试运一施工验收。　２．２配电线路的安装　（１）配电线路安装之前需复测电线管线地沟、支架、开关位置　是否符合设计图纸和有关规范的要求及设备运行的工艺需要。　（２）室外低压线路施工要求　①架空电力线路使用的材料、架设前应进行外观检查、不应　有松股、交叉、折叠、断裂及破损等缺陷，不应有严重腐蚀现象，　钢绞线、镀锌铁线表面镀锌层应良好无锈蚀、绝缘线表面应干　燥、光滑、色泽均匀、绝缘层厚度应符合规定，杆身弯曲不应超过　其杆长的１／１０００。　②电杆埋设深度为杆长１／１０加０．６ｍ，但在松软土质处应当　加大埋深度或采用卡盘等加固。　（１）更改工程设计中的变更因素，根据实际的需要来不断的　提出生产中所需的新要求，将原有的设计方案及施工时间进行　必要的调整。因施工中影响进度的因素较多，包括技术、资金、人　力、材料等为保证项目工程的实现就要与设计院交流，主要将图　纸所表达的具体意图说明，采取积极的事前控制。　（２）保证基础资源的配置良好，主要包含：材料的配置、人力　的配置、机械的配置、资金的配置，材料要按照施工的进度，满足　施工的需求，但也不要造成积压；人力资源是劳动生产中的重要　力量，工人的技术与身体素质是组织工程进度的核心，因此在保　证劳动资源的情况下还要优化工人的技能；做好机械配置的日　常检查工作，保证工程能够按期完成；基于工程的实际情况来制　订消费报表，工程中所需的材料费和人工费是编制的主要内容。　５施工过程的控制阶段　这一阶段对安装质量至关重要，影响安装质量的因素包含　人员、施工设备、材料、施工方法，外界环境因素等。为保证安装　质量，必须从各个方面全面分析影响质量的因素。采取以下有效　的控制方法对影响工序质量进行重点控制：　（１）确立工序质量控制点，即预埋方钢的水平度、底座方钢的水　平度平垫板的厚度、地脚螺栓的预紧力、测量工具的精度在工艺文　件中编制关键工序控制点表，列出重要的控制参数和控制内容。　（２）人员就设备、操作方法、生产环境、过程参数等进行技术交底。　（３）要求操作人员必须严格遵守工艺纪律，对每个垫板数据　・１９８・　要逐一地，多次地测量，每组垫板测量计算后要严格加以标识，　并对号入座，及时进行自检和复检，做好原始记录，最后由控制　点专职负责人检查确认。　（４）检验及试验设备、施工机具、计量器具等必须处于完好　状态和受控状态。检验人员必严格按工艺规程和检验指导书进　行检验，做好检验原始记录。　（５）质量控制点负责人必须坚持进行日常检查和收集原始　记录资料，运用调查表、控制图、因果图等统计技术进行统计分　析与监控。对不合格的控制点，坚决予以返工。该项安装工程荣　获了国家优质工程奖。　（６）随着机电设备的不断更新，机电安装工程的质量管理也　将日趋完善。①建立起科学的完整业务系统和团队意识，机电安　装工程的质量管理是较为系统的一项工程，涉及到多个环节和　领域，因此树立起团队意识并将各部门有效的联系起来，建立一　个良好的信息沟通平台是保证信息准确、快速传递的有效途径。　②职责分明，将工程质量管理的有关人员进行具体的明确分工，　发挥出每个成员的工作积极性，提供工作效率。　６结束语　机电安装工程的质量管理是一项重要的工作，加强建筑机电　安装工程施工管理技术是当前建筑工程质量控制的关键。做好建　筑机电安装工程施工管理技术工作意义重大。我们应在工作实践　中不断学习，提高认识和知识，更好地做好质量控制及管理工作。
