物理光学实验报告

光的折射与反射实验报告

实验目的：

本实验旨在研究光的折射与反射现象，通过观察实验现象和记录实验数据，加深对光学原理的理解。

实验材料：

1. 光源：一束强光

2. 折射材料：玻璃板、水、透明塑料板等

3. 反射材料：镜子、铝箔等

4. 直尺、铅笔、便签纸、尺、量角器等实验工具

实验步骤：

1. 实验一：光的折射

将玻璃板置于水平面上，调整其位置使其完全水平，利用光源产生一束平行光照射到玻璃板上。观察光线在玻璃板中的折射现象，记录实验数据。

2. 实验二：光的反射

将镜子竖立于水平面上，保证其完全竖直。将光源对着镜子，观察光线在镜面上的反射现象，记录实验数据。

3. 实验三：折射与反射的相关性 在实验一的基础上，将调整玻璃板的角度，观察光线的折射角度和入射角度的关系，记录实验数据。同样，在实验二的基础上，探究反射角度与入射角度的关系，记录实验数据。

实验结果及数据分析：

1. 光的折射

根据实验一的观察数据，我们得出以下结论：

- 光线从空气进入玻璃板时，入射角度与折射角度不相等，符合折射定律。

- 当光线从玻璃板进入空气时，入射角度与折射角度不相等，同样符合折射定律。

- 不同材料的折射率不同，折射角度也随之不同。

2. 光的反射

根据实验二的观察数据，我们得出以下结论：

- 光线在镜子上发生反射时，入射角度与反射角度相等，符合反射定律。

- 镜子的反射性能可以保持光线的方向性和形状。

3. 折射与反射的相关性

通过对实验三的观测和数据分析，我们发现：

- 当入射光线的角度发生改变时，折射角度和反射角度也相应改变。 - 入射角度增大，折射角度和反射角度也随之增大。

实验结论：

本实验通过对光的折射与反射现象的研究，得出以下结论：

1. 光在不同材料中的传播方向会发生改变，这种现象称为折射。

2. 光在光滑表面上的反射遵循反射定律，入射角度等于反射角度。

3. 入射角度的改变会引起光线折射角度和反射角度的相应改变。

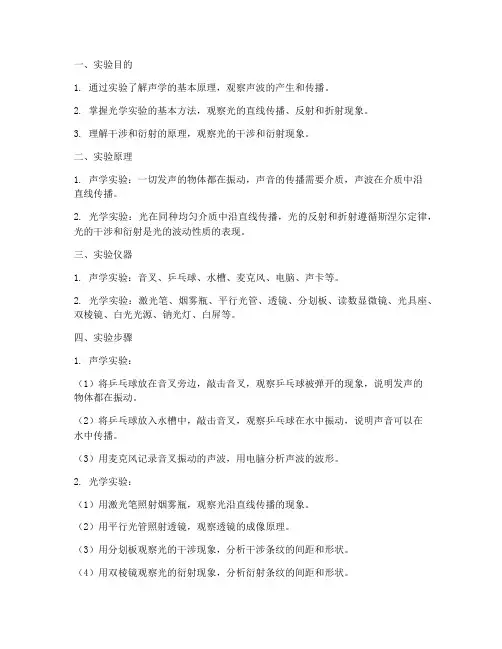

一、实验目的

1. 通过实验了解声学的基本原理，观察声波的产生和传播。

2. 掌握光学实验的基本方法，观察光的直线传播、反射和折射现象。

3. 理解干涉和衍射的原理，观察光的干涉和衍射现象。

二、实验原理

1. 声学实验：一切发声的物体都在振动，声音的传播需要介质，声波在介质中沿直线传播。

2. 光学实验：光在同种均匀介质中沿直线传播，光的反射和折射遵循斯涅尔定律，光的干涉和衍射是光的波动性质的表现。

三、实验仪器

1. 声学实验：音叉、乒乓球、水槽、麦克风、电脑、声卡等。

2. 光学实验：激光笔、烟雾瓶、平行光管、透镜、分划板、读数显微镜、光具座、双棱镜、白光光源、钠光灯、白屏等。

四、实验步骤

1. 声学实验：

（1）将乒乓球放在音叉旁边，敲击音叉，观察乒乓球被弹开的现象，说明发声的物体都在振动。

（2）将乒乓球放入水槽中，敲击音叉，观察乒乓球在水中振动，说明声音可以在水中传播。

（3）用麦克风记录音叉振动的声波，用电脑分析声波的波形。

2. 光学实验：

（1）用激光笔照射烟雾瓶，观察光沿直线传播的现象。

（2）用平行光管照射透镜，观察透镜的成像原理。

（3）用分划板观察光的干涉现象，分析干涉条纹的间距和形状。

（4）用双棱镜观察光的衍射现象，分析衍射条纹的间距和形状。 五、实验结果与分析

1. 声学实验：

（1）实验结果表明，发声的物体都在振动，声音可以在固体、液体和气体中传播。

（2）实验数据与理论分析基本一致，验证了声波的产生和传播原理。

2. 光学实验：

（1）实验结果表明，光在同种均匀介质中沿直线传播。

（2）实验数据与理论分析基本一致，验证了光的反射和折射原理。

（3）实验结果表明，光的干涉和衍射是光的波动性质的表现，干涉条纹和衍射条纹的间距和形状与实验条件有关。

六、实验总结

1. 通过本次实验，我们了解了声学的基本原理，掌握了光学实验的基本方法，观察了光的干涉和衍射现象。

2. 实验过程中，我们注意到了实验数据的测量和记录，对实验结果进行了分析，验证了声学和光学的基本原理。

大学物理光学演示实验报告范文

反射光学显微镜的原理及应用

这一次我们的物理演示实验的内容是光学，刚一踏进光学演示实验室，我就一下子被各种各样的实验仪器以及那些奇妙的实验现象所吸引。因为是光学实验，屋子比较昏暗，这更增加了实验带给我们的神秘感。首先，老师用一个很简单的小道具为我们上演了一出硬币消失的小魔术，让我们顿时起了很大兴趣，这种教学手段有很好的诱导效果。然后老师为我们逐一讲述了各个演示实验的实验原理以及仪器的使用方法。每当其妙的光学现象出现的那一刻，我都会享受到科学世界带给我的乐趣。

给我留下比较深刻印象的的是反射光学显微镜。课后我又对这种仪器进行了较为深入的探究，对它的原理和应用有了比较清楚的认识。

【工作原理】

反射光学显微镜又可称为体视显微镜、实体显微镜或操作和解剖显微镜。是一种具有正像立体感的目视仪器。其光学结构原理是由一个共用的初级物镜，对物体成像后的两个光束被两组中间物镜亦称变焦镜分开，并组成一定的角度称为体视角一般为12度--15度，再经各自的目镜成像，它的倍率变化是由改变中间镜组之间的距离而获得，利用双通道光路，双目镜筒中的左右两光束不是平行，而是具有一定的夹角，为左右两眼提供一个具有立体感的图像。

它实质上是两个单镜筒显微镜并列放置，两个镜筒的光轴构成相当于人们用双目观察一个物体时所形成的视角，以此形成三维空间的立体视觉图像。 它的成像特点为：视场直径大、焦深大这样便于观察被检测物体的全部层面；虽然放大率不如常规显微镜，但其工作距离很长；像是直立的，便于实际操作，这是由于在目镜下方的棱镜把象倒转过来的缘故。

【使用方法】

体视显微镜在使用前需要进行调校，调校主要有：调焦，视度调节，瞳距调节和灯泡更换几个步骤。下面分别进行说明。

调焦：将工作台板放入底座上的台板安装孔内。观察透明标本时，选用毛玻璃台板；观察不透明标本时，选用黑白台板。然后松开调焦滑座上的紧固螺钉，调节镜体的高度，使其与所选用的物镜放大倍数大体一致的工作距离。调好后，须锁紧紧固螺钉。调焦时，建议选用平面物体，如印有字符的平整纸张、直尺、三角板等。

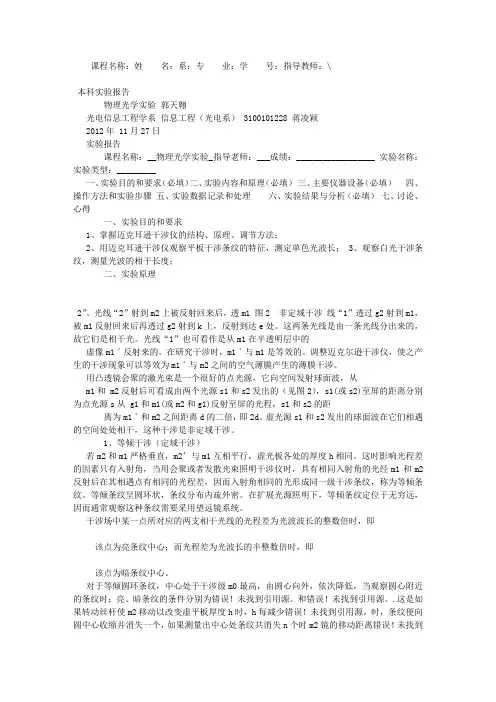

课程名称：姓 名：系：专 业：学 号：指导教师：\

本科实验报告

物理光学实验 郭天翱

光电信息工程学系 信息工程（光电系） 3100101228 蒋凌颖

2012年 11月27日

实验报告

课程名称：__物理光学实验_指导老师：___成绩：__________________ 实验名称：实验类型：_________

一、实验目的和要求（必填）二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得

一、实验目的和要求

1、掌握迈克耳逊干涉仪的结构、原理、调节方法；

2、用迈克耳逊干涉仪观察平板干涉条纹的特征，测定单色光波长； 3、观察白光干涉条纹，测量光波的相干长度；

二、实验原理

2”。光线“2”射到m2上被反射回来后，透m1 图2 非定域干涉 线“1”透过g2射到m1，被m1反射回来后再透过g2射到k上，反射到达e处。这两条光线是由一条光线分出来的，故它们是相干光。光线“1”也可看作是从m1在半透明层中的

虚像m1ˊ反射来的。在研究干涉时，m1ˊ与m1是等效的。调整迈克尔逊干涉仪，使之产生的干涉现象可以等效为m1ˊ与m2之间的空气薄膜产生的薄膜干涉。

用凸透镜会聚的激光束是一个很好的点光源，它向空间发射球面波，从

m1和 m2反射后可看成由两个光源s1和s2发出的（见图2），s1(或s2)至屏的距离分别为点光源s从 g1和m1(或m2和g1)反射至屏的光程，s1和s2的距

离为m1ˊ和m2之间距离d的二倍，即2d。虚光源s1和s2发出的球面波在它们相遇的空间处处相干，这种干涉是非定域干涉。

1、等倾干涉（定域干涉）

若m2和m1严格垂直，m2’与m1互相平行，虚光板各处的厚度h相同。这时影响光程差的因素只有入射角，当用会聚或者发散光束照明干涉仪时，具有相同入射角的光经m1和m2反射后在其相遇点有相同的光程差，因而入射角相同的光形成同一级干涉条纹，称为等倾条纹。等倾条纹呈圆环状，条纹分布内疏外密。在扩展光源照明下，等倾条纹定位于无穷远，因而通常观察这种条纹需要采用望远镜系统。
