铁氧体磁环的作用原理
铁氧体磁环是一种用于控制电流激励的磁性元件。
它由铁氧体材料制成，具有高磁导率和低磁阻的特性。
铁氧体磁环的作用原理主要包括以下几个方面：
1. 磁通传导：铁氧体磁环具有高磁导率，能够有效地传导磁通。
当电流通过铁氧体磁环时，产生的磁场会沿着磁环的闭合路径传导，实现磁通的控制和导引。
2. 磁场聚集：铁氧体磁环能够将磁场聚集在其内部，形成很强的磁场强度。
这种磁场的聚集性能可以增强磁环的磁力，提高其对电流的响应能力。
3. 磁场消除：铁氧体磁环通过自身的磁导特性，能够消除外部磁场对其内部磁场的影响。
这种磁场消除能力使得铁氧体磁环可以在强磁场环境下正常工作，并避免外部磁场对其性能的影响。
4. 磁记忆：铁氧体磁环具有一定的磁记忆特性，即当被磁化后，其保持原来的磁化状态，并且可以在一定的条件下被改变。
这种磁记忆特性使得铁氧体磁环可以用于磁性存储器、磁传感器等领域。
综上所述，铁氧体磁环的作用原理是通过磁通传导、磁场聚集、磁场消除和磁记忆等特性，实现对电流的控制和导引，以及对磁场的增强、保持和调控。

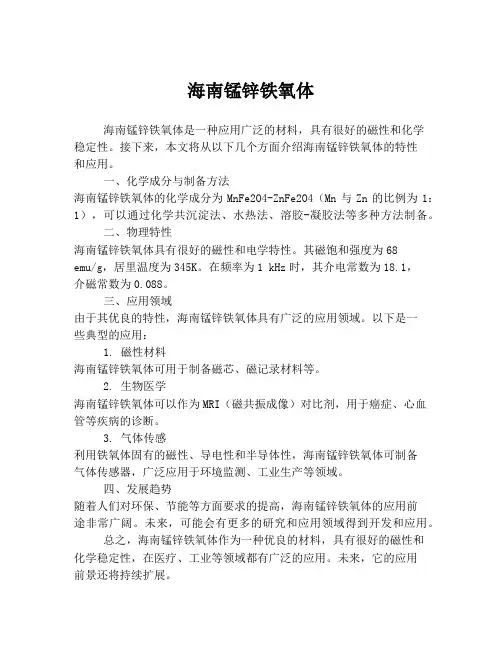

海南锰锌铁氧体
海南锰锌铁氧体是一种应用广泛的材料，具有很好的磁性和化学
稳定性。
接下来，本文将从以下几个方面介绍海南锰锌铁氧体的特性
和应用。
一、化学成分与制备方法
海南锰锌铁氧体的化学成分为MnFe2O4-ZnFe2O4（Mn与Zn的比例为1：1），可以通过化学共沉淀法、水热法、溶胶-凝胶法等多种方法制备。
二、物理特性
海南锰锌铁氧体具有很好的磁性和电学特性。
其磁饱和强度为68
emu/g，居里温度为345K。
在频率为1 kHz时，其介电常数为18.1，
介磁常数为0.088。
三、应用领域
由于其优良的特性，海南锰锌铁氧体具有广泛的应用领域。
以下是一
些典型的应用：
1. 磁性材料
海南锰锌铁氧体可用于制备磁芯、磁记录材料等。
2. 生物医学
海南锰锌铁氧体可以作为MRI（磁共振成像）对比剂，用于癌症、心血管等疾病的诊断。
3. 气体传感
利用铁氧体固有的磁性、导电性和半导体性，海南锰锌铁氧体可制备
气体传感器，广泛应用于环境监测、工业生产等领域。
四、发展趋势
随着人们对环保、节能等方面要求的提高，海南锰锌铁氧体的应用前
途非常广阔。
未来，可能会有更多的研究和应用领域得到开发和应用。
总之，海南锰锌铁氧体作为一种优良的材料，具有很好的磁性和
化学稳定性，在医疗、工业等领域都有广泛的应用。
未来，它的应用
前景还将持续扩展。
铁氧体磁环的作用铁氧体磁环是一种常见的磁性材料，它在电子设备中具有重要的作用。
本文将从多个方面解析铁氧体磁环的作用。
铁氧体磁环可以用于电感器。
电感器是一种用来储存和释放电能的元件，通过在铁氧体磁环中产生磁场来实现这一功能。
当电流通过电感器时，铁氧体磁环会产生磁场，将电能转化为磁能储存在磁场中。
当电流停止流动时，铁氧体磁环释放储存的磁能，将其转化为电能供给电路使用。
这一过程可以实现能量的传递和转换，使电路能够正常工作。
铁氧体磁环还可以用于磁性开关。
磁性开关是一种利用磁场来控制电路通断的开关装置。
在磁性开关中，铁氧体磁环起到控制和调节磁场强度的作用。
当外加磁场作用于铁氧体磁环时，其磁化状态会发生变化，从而改变磁场强度。
通过控制外加磁场的大小和方向，可以实现对磁性开关的控制。
铁氧体磁环在磁性开关中起到了关键作用，使得开关能够准确地感应和响应外界磁场。
除了上述的应用，铁氧体磁环还可以用于磁记录。
在磁记录中，铁氧体磁环被用作磁头的核心部件。
磁头是一种用来读写磁带或硬盘等磁性介质上信息的装置。
当磁头接触到磁带或硬盘时，铁氧体磁环会受到外界磁场的影响，从而改变其磁化状态。
通过对铁氧体磁环的磁化状态进行读取和解码，可以实现对磁性介质上信息的读取和写入。
铁氧体磁环在磁记录中起到了至关重要的作用，影响着磁头的灵敏度和读写效果。
铁氧体磁环还可以用于电磁屏蔽。
电磁屏蔽是一种用来阻隔和减弱外界电磁干扰的技术。
在电磁屏蔽中，铁氧体磁环被用作屏蔽材料，通过吸收和转换电磁波来达到屏蔽效果。
由于铁氧体磁环具有良好的磁性能和导电性能，它可以有效地吸收和转换电磁波，减弱外界电磁干扰对设备的影响。
在电子设备中使用铁氧体磁环进行电磁屏蔽可以提高设备的抗干扰能力，保证设备的正常运行。
铁氧体磁环在电子设备中具有多种重要的作用。
它可以用于电感器、磁性开关、磁记录和电磁屏蔽等方面。
通过合理利用铁氧体磁环的特性和性能，可以实现能量转换、磁场控制、信息读写和电磁屏蔽等功能，保证电子设备的正常运行和性能表现。
锰锌铁氧体软磁材料及产品系列双高材料■材料用途这种材料具有高磁导率和高剩磁，低功率损耗的特点，适用于宽带变压器（特别是含有直流分量的场合）、脉冲（功率）变压器、特殊要求的扼流圈等磁芯的制造。
该材料特性与西门子公司新近开发的N55材料性能相当。
■材料指标■典型曲线功率铁氧体材料■材料用途这种材料是一种高频率低损耗铁氧体材料, 相当于TDK的PC40(H7C4)。
主要应用于100～500KHz 开关电源变压器。
■材料指标■典型曲线高频功率铁氧体材料■材料用途这种材料是一种高频低损耗材料。
主要应用于500~1000 KHz开关电源，相当于TDK的PC50材料。
■材料指标■典型曲线宽温铁氧体材料■材料用途这种该类材料具有适中的磁导率、高的饱和磁感应强度与低的损耗等优良特性，特别是在很宽的温度范围（-40℃—100℃）内，具有较好的磁导率稳定性。
主要应用于温度范围很宽，电感值变化很小的场合。
■材料指标■典型曲线产品类型【EER磁芯】■ 外形结构■ 用途高频开关电源变压器、匹配变压器、扼流变压器等。
■ 型号【EE磁芯】■ 外形结构■ 用途电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。
■ 型号【ETD磁芯】■ 外形结构■ 用途电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。
■ 型号【EI 磁芯】■ 外形结构■ 用途高频开关电源变压器、功率变压器、整流变压器、电压互感器等。
■ 型号【ET 磁芯】■ 外形结构■ 用途滤波变压器■ 型号【EFD 磁芯】■ 外形结构■ 用途高频开关电源变压器器、整流变压器、开关变压器等。
■型号【UF 磁芯】■ 外形结构■ 用途整流变压器、脉冲变压器、扼流变压器、电源变压器等。
■ 型号【PQ 磁芯】■ 外形结构■ 用途高频开关电源变压器、整流变压器等。
■ 型号【RM 磁芯】■ 外形结构■ 用途高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。
emc中磁环的选择
在电磁兼容（EMC）中，选择磁环的主要目的是抑制电磁干
扰（EMI）和提高电磁兼容性。
以下是选择磁环时需要考虑
的几个关键因素：
1. 频率范围：根据应用需求，确定所需的磁环工作频率范围。
不同类型的磁环在不同频率范围内具有不同的性能。
2. 材料选择：磁环通常由铁氧体材料制成，如NiZn（镍锌）和MnZn（锰锌）。
根据应用需求，选择适当的材料以实现
所需的电磁屏蔽效果。
3. 尺寸和形状：根据应用环境和空间限制，选择适当的磁
环尺寸和形状。
通常，磁环的外径、内径和高度会影响其
电磁屏蔽效果。
4. 阻抗匹配：根据系统的阻抗要求，选择具有适当阻抗特
性的磁环。
阻抗匹配可以提高电磁屏蔽效果，并减少信号
反射和传输损耗。
5. 安装和连接：考虑磁环的安装和连接方式，以确保其稳
固性和可靠性。
合适的安装和连接方法可以减少电磁干扰
和信号损耗。
在实际选择磁环时，建议与电磁兼容专家或供应商进行咨询，以确保选择的磁环符合特定应用的需求和要求。
《“常温型”和“宽温型”锰锌铁氧体材料特性简介及达成途径》 一、“常温型”锰锌铁氧体材料特性简介锰锌铁氧体材料初始磁导率μi的温度曲线，通常呈现两个峰值。
其中：1、接近于材料居里温度Tc点的峰，称为“Ⅰ峰”，在超出居里温度Tc 以上时，材料的初始磁导率μi，急剧下降，材料由“铁磁性”相，转变为“顺磁性”相，也称为顺磁体，从而失去实际应用价值。
2、远离于材料居里温度Tc点的峰，称为“Ⅱ峰”，该位置对应于材料损耗的最低点，也是所制成器件的最佳工作区域。
上述“Ⅰ峰”、“Ⅱ峰”点的形成，与锰锌铁氧体材料的一个重要特性——“磁晶各向异性常数”K1，密切相关。
在“Ⅰ峰”、“Ⅱ峰”点位置，对应于的“磁晶各向异性常数”K1 = 0，具体如图一所示：图一：“常温型”锰锌铁氧体材料μi和K1的对应温度曲线从图一可以看到：在器件的最佳工作温区，材料的初始磁导率μi或者电感量L值，是在一定的范围内起伏、波动的，从磁性材料专业角度讲，是有一定的温度系数αμi的。
二、“宽温型”锰锌铁氧体材料简介从图一可以看出：初始磁导率μi的温度系数αμi越小，表示在器件最佳工作温区，材料的初始磁导率μi，随温度的变化不敏感，或者表示μi～T曲线越平坦，这就衍生出“宽温型”锰锌铁氧体材料的概念，如图二所示：图二：“宽温型”锰锌铁氧体材料μi和K1的对应温度曲线由图二中可见：在器件的最佳工作温区，材料初始磁导率μi温度曲线，与图一相比，比较平坦！其主要原因是：在器件最佳工作温区，材料“磁晶各向异性常数”K1值，基本在K1～T曲线的横坐标轴、亦即零轴附近，详见图二K1～T曲线中的红色曲线区域！简言之，在器件最佳工作温区，如果控制材料“磁晶各向异性常数”K1值，基本在0值附近，则材料的初始磁导率μi的温度曲线，也会越平坦，则亦即实现了宽温要求！三、“宽温型”锰锌铁氧体材料特性的达成途径铁氧体磁性材料的理论研究表明：如果材料的晶体结构完整、没有晶格缺陷，并且具备其它相应的完美特点及特性，则在一定的温度区域范围内，可以实现材料“磁晶各向异性常数”K1值均为0，使得材料初始磁导率μi的温度曲线为一条直线，亦即材料初始磁导率μi的温度系数αμi= 0。
锰锌铁氧体和镍锌铁氧体锰锌铁氧体和镍锌铁氧体是目前生产的软磁铁氧体中品种最多、应用最广泛的两大系列磁芯元件。
我们知道，用于电视机中作行输出变压器的U形磁芯、偏转磁芯、还有作变压器的E形磁芯，一般都是锰锌铁氧体材料制成的。
用于收音机中的磁性天线，有锰锌也有镍锌，但可从棒端不同颜色来区别。
例如，有的工厂在锰锌中波磁棒的棒端喷有黑漆，在镍锌短波磁棒的棒端喷有大红色漆。
另外，各种环形磁芯也有锰锌、镍锌之分。
但是遇到体积较小的螺纹形、圆柱形、工形和帽形磁芯，有的用锰锌材料制成，也有的用镍锌材料制成，而滋芯上又没有色标，当这些磁芯混在一起时，如何来区分呢?下面介绍两种具体方法。
一、目测法：由于锰锌铁氧体一般磁导率μ比较高，晶粒较大，结构也比较紧密，常呈黑色。
而镍锌铁氧体一般磁导率μ比较低，晶粒细而小，并且是多孔结构，常呈棕色，特别是在生产过程中烧结温度比较低时尤为突出。
根据这些特点，我们可用目测法来区分。
在光线比较亮的地方，如果看到铁氧体的颜色发黑、有较耀眼的亮结晶，此磁芯为锰锌铁氧体;如果看到铁氧体带棕色、光泽暗淡、晶粒不耀眼，此磁芯为镍锌铁氧体。
目测法是一种比较粗略的方法，经过一定实践也是可以掌握的。
二、测试法：这种方法比较可靠，但需要一些测试仪器，例如高阻计、高频Q表等。
1.利用锰锌和镍锌铁氧体的电阻率ρ不同来区分。
由于锰锌铁氧体的电阻率比较低，约在103Ω·cm以下，而镍锌铁氧体的电阻率较高，约105～108Ω·cm。
所以，我们可以用高阻计或能测量电阻率的其它任何仪表来测量。
测试前，要在磁心上作两个任意位置的电极，为了测试方便，可选螺纹形、圆柱形、工形磁心两个圆柱体端面作电极，帽形磁心可选在同一圆平面上作两个电极，这时，用砂皮轻轻磨去待测部位磁心的氧化层，然后可涂上导电性好的材料作为测试电极，一般可用6B铅笔涂上两个石墨电极，作成如图2圆柱形磁心、帽形磁心所示的石墨电极，测直流电压在几十伏以上时的电阻率。
高导磁环、铁粉芯磁环、铁硅铝磁环介绍描述大部分磁环都需要进行涂装，方便区别，一般铁粉芯用两色来区分，常用的有红/透明、黄/红、绿/红、绿/蓝以及黄/白，锰芯环一般涂绿色，铁硅铝一般全黑等等。
其实磁环烧制后的颜色和与之后喷涂的涂料染色没有什么必然关系，只是行业里面的约定而已。
例如，绿色代表高导磁环;双色代表铁粉芯磁环;黑色代表铁硅铝磁环等等。
(1) 高导磁环高导磁环，就不得不说镍锌铁氧体磁环。
磁环按材料分为镍锌和锰锌，镍锌铁氧体磁环材料的磁导率目前从15-2000不等均有应用，常用的材料是镍锌铁氧体磁导率在100-1000之间，按磁导率分类，分为低磁导率材料。
而锰锌铁氧体磁环材料的磁导率一般在1000以上，所以锰锌材料生产的磁环被称为高导磁环。
镍锌铁氧体磁环一般用于各种线材，电路板端，电脑设备中抗干扰，锰锌铁氧体磁环可制作电感器、变压器、滤波器的磁芯、磁头及天线棒。
通常情况下，材料磁导率越低，适用的频率范围越宽;材料磁导率越高，适用的频率范围越窄。
(2) 铁粉芯磁环铁粉芯是磁性材料四氧化三铁的通俗说法，主要应用于电器回路中解决电磁兼容性(EMC)问题。
实际应用时，根据不同波段下对滤波要求不同会添加各种不同的其他物质。
早期的磁粉芯是由铁硅铝合金磁粉压制而成的“粘结”金属软磁磁芯。
人们常将这种铁硅铝磁粉芯称作“铁粉芯”。
它的典型制备工艺为：用Fe-Si-Al合金磁粉经过球磨扁平化处理并用化学方法进行绝缘层包覆，然后添加15wt%左右的粘结剂，混合均匀后模压固化，最后经热处理(消除应力)而制成产品。
这种传统的“铁粉芯”产品，主要工作于20kHz∼200kHz。
由于它们有比在同频段工作的铁氧体高得多的饱和磁通密度、直流叠加特性好、磁致伸缩系数接近于零、工作时无噪声、频率稳定性好、性能价格比高等优点，在高频电子变压器等电子元件中得到了广泛应用。
它们的缺点是非磁性填充物不仅产生磁稀释，也使得磁通通路不连续，局部退磁导致了磁导率的降低。
磁环材料分类
磁环材料主要分为以下几种类型：
1、铁氧体磁环（Ferrite Core）
1）铁氧体是一种陶瓷类磁性材料，具有成本较低、高频特性好、损耗小的特点。
它被广泛应用于EMC（电磁兼容）滤波器中，用于抑制电源线、信号线上的高频噪声。
2、粉末冶金磁芯（Powdered Iron Core, Ferrite Powder Core）
1）粉末冶金磁芯包括铁粉芯和合金粉芯等，它们由细小的金属或合金粉末制成，通过压制和烧结工艺形成。
如您所述的铁粉芯磁环，其性能介于铁氧体和金属磁芯之间，具有良好的温度稳定性及较宽的工作频率范围。
3、金属软磁材料磁环
1）硅钢片：适用于低频变压器和电机中的磁芯。
2）坡莫合金（Permalloy）：具有极高的初始磁导率和低矫顽力，常用于精密电感和传感器。
3）镍锌铁氧体（NiZn Ferrite）：在较高的频率范围内表现出良好的磁导率和较低的损耗，适合高频应用。
4）锰锌铁氧体（MnZn Ferrite）：在相对较低的频率下具有较高的饱和磁通密度，适合电力系统中的电抗器和变压器。
4、非晶态合金磁环
1）非晶态合金由于其特殊的原子结构，具有优异的磁性能，比如高磁导率、低损耗，特别适合节能型电子设备使用。
5、其他特殊磁环材料
1）铁硅铝（Sendust）：这种材料具有低的涡流损耗和高的饱和磁感应强度，在需要小型化和高性能滤波器件时经常被采用。
每种磁环材料都有其特定的应用领域和优势，选择哪种材料取决于具体应用的需求，例如工作频率、磁性能要求、环境条件以及成本等因素。
磁环的选型及使⽤⽅法吸收磁环，⼜称铁氧体磁环，简称磁环。
它是电⼦电路中常⽤的抗⼲扰元件，对于⾼频噪声有很好的抑制作⽤，⼀般使⽤铁氧体材料（Mn－Zn）制成。
这种材料的特点是⾼频损耗⾮常⼤，具有很⾼的导磁率，最重要的参数为磁导率µ和饱和磁通密度Bs。
磁环较好地解决了电源线，信号线和连接器的⾼频⼲扰抑制问题，⽽且具有使⽤简单，⽅便，有效，占⽤空间不⼤等⼀系列优点，⽤铁氧体抗⼲扰磁⼼来抑制电磁⼲扰（EMI）是经济简便⽽有效的⽅法，已⼴泛应⽤于计算机等各种军⽤或民⽤电⼦设备。
磁环的选择我们平时在电⼦设备的电源线或信号线⼀端或者两端看到的磁环就是共模扼流圈。
共模扼流圈能够对共模⼲扰电流形成较⼤的阻抗，⽽对差模信号没有影响（⼯作信号为差模信号），因此使⽤简单⽽不⽤考虑信号失真问题。
并且共模扼流圈不需要接地，可以直接加到电缆上。
将整束电缆穿过⼀个铁氧体磁环就构成了⼀个共模扼流圈，根据需要，也可以将电缆在磁环上⾯绕⼏匝。
匝数越多，对频率较低的⼲扰抑制效果越好，⽽对频率较⾼的噪声抑制作⽤较弱。
在实际⼯程中，要根据⼲扰电流的频率特点来调整磁环的匝数。
通常当⼲扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制⾼频⼲扰和低频⼲扰。
从共模扼流圈作⽤的机理上看，其阻抗越⼤，对⼲扰抑制效果越明显。
⽽共模扼流圈的阻抗来⾃共模电感lcm=jwlcm，从公式中不难看出，对于⼀定频率的噪声，磁环的电感越⼤越好。
但实际情况并⾮如此，因为实际的磁环上还有寄⽣电容，它的存在⽅式是与电感并联。
当遇到⾼频⼲扰信号时，电容的容抗较⼩，将磁环的电感短路，从⽽使共模扼流圈失去作⽤。
根据⼲扰信号的频率特点可以选⽤镍锌铁氧体或锰锌铁氧体，前者的⾼频特性优于后者。
锰锌铁氧体的磁导率在⼏千---上万，⽽镍锌铁氧体为⼏百---上千。
铁氧体的磁导率越⾼，其低频时的阻抗越⼤，⾼频时的阻抗越⼩。
所以，在抑制⾼频⼲扰时，宜选⽤镍锌铁氧体；反之则⽤锰锌铁氧体。
锰锌铁氧体和镍锌铁氧体锰锌铁氧体和镍锌铁氧体是两种常用的磁性材料，具有不同的特性和应用领域。
本文将从材料成分、磁性质、制备工艺以及应用领域等方面，对锰锌铁氧体和镍锌铁氧体进行详细介绍。
我们来了解一下锰锌铁氧体。
锰锌铁氧体是一种复合氧化物材料，由三种金属离子（锰、锌、铁）和氧离子组成。
其中，锰元素的添加可以增加材料的电阻率，改善材料的磁性能。
锌元素的添加可以提高材料的饱和磁化强度和磁化电流。
铁元素是锰锌铁氧体的主要成分，起到了稳定晶格结构和增强磁性的作用。
锰锌铁氧体具有良好的磁性质。
它具有较高的电阻率、较低的铁磁性和较高的饱和磁化强度。
锰锌铁氧体的磁滞回线窄，矫顽力小，表现出良好的软磁性。
此外，锰锌铁氧体的磁导率随频率的增加而降低，适用于高频应用。
制备锰锌铁氧体的工艺主要包括湿法和干法两种方法。
湿法制备是指通过溶胶-凝胶法、共沉淀法等将金属离子溶解到溶液中，经过混合、沉淀、洗涤、干燥、煅烧等工艺步骤，最终得到锰锌铁氧体粉末。
干法制备是指通过高温煅烧氧化物混合物，使其发生反应生成锰锌铁氧体。
这两种制备方法各有优劣，具体的选择需根据实际需求和生产条件来确定。
锰锌铁氧体具有广泛的应用领域。
在电子领域，锰锌铁氧体常用于制造电感器、变压器、滤波器等元器件。
在通信领域，锰锌铁氧体可用于制作高频电感器、螺线管等。
此外，锰锌铁氧体还可用于制造磁卡、磁性记录材料等。
接下来，我们来了解一下镍锌铁氧体。
镍锌铁氧体是由镍、锌、铁和氧离子组成的复合氧化物材料。
镍元素的添加可以提高材料的饱和磁化强度和磁化电流，增加材料的磁性能。
锌元素的添加可以降低材料的电阻率，改善材料的磁性能。
铁元素是镍锌铁氧体的主要成分，起到了稳定晶格结构和增强磁性的作用。
镍锌铁氧体具有优良的磁性质。
它具有较高的饱和磁化强度和较低的磁滞回线，表现出良好的磁导性能。
镍锌铁氧体的磁导率随频率的增加而增加，适用于高频应用。
此外，镍锌铁氧体还具有较高的电阻率和较低的矫顽力，表现出良好的软磁性。
电源线磁环的选择及安装方法平时在电子设备的电源线或信号线一端或者两端看到的磁环就是电源线磁环。
电源线磁环能够对共模干扰电流形成较大的阻抗，而对差模信号没有影响（工作信号为差模信号），因此使用简单而不用考虑信号失真问题。
并且电源线磁环不需要接地，可以直接加到电缆上。
那么一般如何能准确的对电源线磁环更好的选择,及准确的安装呢?下面简单分析下。
电源线磁环基本分为2种，一种是镍锌铁氧体磁环，还有一种是锰锌铁氧体磁环，它们各起着不同作用。
锰锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz的频率时，具有较低损耗的特性。
镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz 的频率亦产生较低损耗等。
锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。
所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。
或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。
磁环的安装位置应该尽量靠近干扰电源，即应紧靠电缆的进出口。
磁芯的使用原则1 磁环越长越好磁芯2 孔径和所穿过的电缆结合越紧密越好。
3 低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在），选用长一点的磁环。
磁环的安装位置磁环的安装位置应该尽量靠近干扰电源，即应紧靠电缆的进出口。
--------------------------------------------- ---------------------------------------- --------------------------------------------- ---------------------------------------- --------------------------------------------- ----------------------------------------磁环抗干扰问题就前段时间一客户设备抗干扰问题处理办法，简单分析下。
铁氧体磁环失效原因
铁氧体磁环失效的原因可能有以下几点：
1. 温度过高：铁氧体的热稳定性较差，如果长时间工作在高温环境下，会导致磁性下降，甚至失去磁性。
2. 电流过大：如果通过铁氧体磁环的电流过大，会导致磁环饱和，从而失去电磁过滤作用。
3. 机械损伤：如果磁环受到严重的冲击或挤压，可能会导致磁环的结构发生改变，影响其磁性能。
4. 环境湿度：如果磁环长期处于高湿度环境中，可能会导致磁环的绝缘性能下降，影响其正常工作。
5. 材料质量问题：如果磁环的制造材料存在质量问题，例如材料中的杂质含量过高，可能会影响磁环的磁性能。
6. 设计不合理：如果磁环的设计不合理，例如工作频率过高或过低，都可能导致磁环失效。
以上就是铁氧体磁环失效的一些可能原因，具体需要根据实际情况进行分析判断。
