电热水器的安装方法

热水器使用说明书型号ES10U• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 外观及部件介绍1 1.1.2. 电气原理图11.2. 技术数据22. 使用说明3 2.1. 注意事项3 2.1.1. 电气方面3 2.1.2. 使用方面3 2.1.3. 维护方面3 2.2. 安装指南4 2.2.1. 装箱单4 2.2.2. 安装注意事项4 2.2.3. 安装方法42.3. 功能介绍63. 售后服务7 3.1. 用户须知7 3.2. 疑难解答7 3.3. 清洗保养8 3.4. 保修说明8 3.5. 一键报修91. 产品介绍1.1. 产品部件1.1.1. 外观及部件介绍注：本示意图仅供参考！注：以上参数允许误差范围为±10%1.1.2. 电气原理图a1（mm）b1（mm）c1（mm）d1（mm）e1（mm）350350130270160若有变更，恕不另行通知。

1.2. 技术数据注：以上参数(重量)允许误差范围为±10%该系列电热水器执行标准：GB 4706.12、GB 21519产品型号ES10UES10U(LP)容量（L）10净重（kg）见包装箱贴额定功率（W）2000能效等级2级热水输出率80%24小时固有能耗系数0.7额定电源220V~ 50Hz额定压力（MPa）0.75额定温度（℃）75防水等级IPX4自来水压力（MPa）≥0.052. 使用说明2.1. 注意事项2.1.1. 电气方面电源• 检查电表，电线直径是否符合热水器的额定电流，必要时请有资质的电工师傅检查一下。

• 请不要使用受损的电源线和电源插座及插头十分松弛的电器产品。

否则会引起触电、短路、火灾等事故。

应该确认电源插头能够与电源插座严密结合。

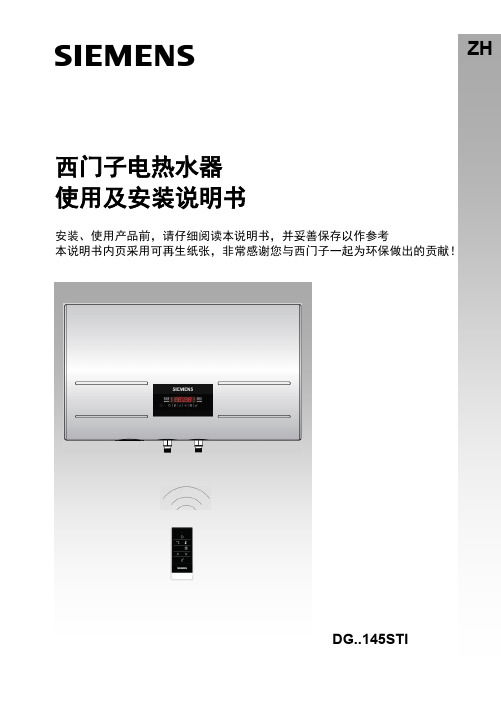

SZH西门子电热水器使用及安装说明书安装、使用产品前，请仔细阅读本说明书，并妥善保存以作参考本说明书内页采用可再生纸张，非常感谢您与西门子一起为环保做出的贡献！前言/Preface非常感谢您选购西门子家电产品，以及同西门子一起为环保做出的贡献！为提升安全(e X tra safe)、舒适(C omfort)、节能(E nergy saving)、耐用(L ong L ife)而推出的西门子X-CELL TM倍享TM全新技术平台，旗下各系列所有产品均达到或超过2009年3月1日开始执行的国家一级能效标准，并在具体参数指标：24小时固有能耗系数与热水产出率上遥遥领先！在低碳环保成为一种生活态度的今天，能够在提供舒适沐浴的同时，大幅降低能耗，省心省钱，是西门子家电不断追求的目标！欲知西门子电热水器的出色能效表现，请访问中国能效标识网() –“领袖榜”。

在使用本产品前，请您仔细阅读本说明书。

由于不遵守该使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。

请妥善保管好所有文件。

如有疑问，请与当地的西门子家电客户服务中心或经销商联系。

如果您需要英文说明书，请登陆西门子家电网站下载。

您也可以通过发送电子邮件，或拨打服务热线向西门子家电客户服务部门免费索取。

谢谢！If you need the English user manual, please download from our website. You can also request via email or hot line. Our customer service will offer it to you for free. Thanks!西门子家电中国官方网站客户服务电子信箱Careline.China@全国统一客户服务热线：400-889-9999全国免费客户咨询热线：800-828-9828经销商：博西家用电器（中国）有限公司地址：江苏省南京市中山路129号中南国际大厦20-21层邮编：210005制造商：博西华电器（江苏）有限公司地址：江苏省南京市经济技术开发区尧新大道208号邮编：210046本资料内容如有变更，恕不另行通知。

产品介绍产品特点 (2)产品外形图 (3)安全注意事项 (3)电器连接 (4)产品标准 (4)安装安装注意事项 (5)安装步骤 (6) (9)环保/节约注意事项 (9)控制面板结构图 (10)控制面板功能及操作说明 (10)保养维护外部清洁 (16)内部清洁 (16)疑难解答常见故障分析与排除 (17)电路图及技术参数电路图 (18)技术参数 (19)装箱单装箱单 (20)非常感谢您选购了西门子电热水器！为了保证您和家人能最佳体验这款性能卓越的产品，请仔细阅读本说明书。

目录机产品特点 1. 舒适与节能⏹ 热水输出高，适合多点供水，多路热水同时使用。

⏹ 有本机控制和线控两种使用方式，方便用户使用。

LED 显示温度，随时随地了解水温变化。

⏹ 时间预约功能，灵活控制。

⏹ 具有温度显示，加热指示，运行状态一目了然。

⏹ “谷时”功能，热水器在满足基本用水的前提下，充分利用谷电时段来加热，节约电费。

⏹ “即时加热”当用户临时大量用水时，可以启动即时加热功能满足用水需求。

⏹ “插入式加热”当用户需要更多用水时，可一次性加热至所设水温。

⏹ 热水器采用整体式环戊烷发泡技术，多点绝热技术，节能环保。

2. 安全与耐用⏹ 微电脑控制；可靠的电气设计，强电与弱电控制分离，确保用户安全。

⏹ 欧洲最先进的自动焊接技术、超厚钢质内胆、进口搪瓷粉附着均匀，牢固，耐高温，耐压，耐腐蚀，确保内胆长寿命。

⏹ 国际一流不锈钢加热管，智能防干烧；内置式感温装置，自带传感器故障保护功能。

⏹ 一旦接地系统异常时，能够提供应急防护措施。

⏹ 防冻结功能，使用更安全，在严寒条件时提供安全保障。

⏹ 热水器具有“阳极消耗指示”功能⏹ 采用普通牺牲阳极的产品，用户被随时告知阳极是否有效，何时需要更换。

此项功能，可以避免用户在不知情的情况下，由于内胆欠保护而腐蚀漏水，造成不必要的财产损失。

产品介绍机机产品外形图1 外壳2 阳极棒更换口3 出水口4 进水口5 电源线6 控制器7 挂板8 维修盖板9 出线盖板安全注意事项 ⏹ 电热水器在安装前，首先要确定安装环境的电源容量及电源配线是否满足电热水器功率的要求（电热水器参数详见电热水器铭牌）。

ES150F-LH ES200F-LH ES150F-L ES200F-LES300F-L型号：扫描二维码 智享科技魅力使用前请仔细阅读本说明书本公司保留说明书解释权产品外观请以实物为准阅后请与发票一并妥善保存如遇产品技术或软件升级，恕不另行通知本产品只适合在中国大陆销售和使用该系列电热水器执行国家标准：GB4706.12-2006《家用和类似用途电器的安全 储水式热水器的特殊要求》使用说明书海尔家用电热水器版次：2018年 第3版 专用号：0040504493 厂家代码：V 98497在线报修地址： 售后服务热线：4006 999 999 网址：青岛经济技术开发区 热水器有限公司一维码温度压力阀泄压孔按“变容”键，在【半胆速热】与【全胆速热】之间切换。

插上电源，机器进入待机或上次掉电前状态。

进入待机状态，仅实际温度数值、现在时钟点亮，此时仅 键有效。

6秒内无任何操作，系统会自动确认设置。

加热。

连续按“+”或“-”键，设置温度在35℃~75℃之间以1℃为单位循环切换，设置您想要加热到的水温。

半胆速热“ ”点亮，表示机器对内胆上层水进行加热，此时可快速得到少量热水。

全胆速热“ ”点亮，表示机器对整胆水进行加热。

由于半胆加热和全胆加热所对应的位置温度有差异，其对应显示的实际温度也就不同，即当由“半胆速热”调到“全胆速热”时，显示的实际温度则会由半胆对应的实际温度跳转到全胆对应的实际温度。

此产品分全胆速热与半胆速热两种加热模式，其中半胆速热为辅助加热模式，是为了提高加热速度，且少量用水状态下使用。

建议优先使用全胆速热加热模式。

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1.您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：⑴ 整机包修八年，期间发生性能故障免费维修。

内胆漏水，自购买日起八年内置换整机。

置换的整机享受原有八年 包修期的剩余时长。

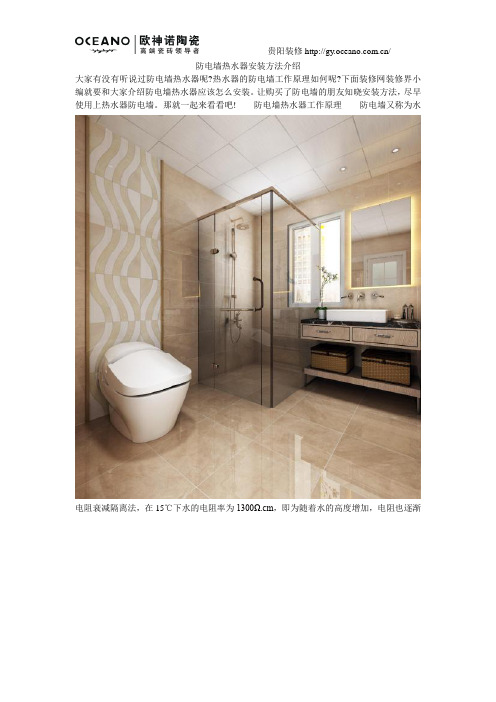

防电墙热水器安装方法介绍大家有没有听说过防电墙热水器呢?热水器的防电墙工作原理如何呢?下面装修网装修界小编就要和大家介绍防电墙热水器应该怎么安装。

让购买了防电墙的朋友知晓安装方法，尽早使用上热水器防电墙。

那就一起来看看吧!防电墙热水器工作原理防电墙又称为水电阻衰减隔离法，在15℃下水的电阻率为1300Ω.cm，即为随着水的高度增加，电阻也逐渐加大，用绝缘材料将水管中的水和热水器内胆中其他的水隔开来，将流经水管的水柱的长度增加到足够长，让水柱的截面积足够小，那么水柱的电阻将会增加到足够保证此时的电流小于对人体造电击伤害的电流。

防电墙出水管是金属制成，底下的螺纹也是金属制成，很多朋友要问了，都是金属的，不就导电了吗?呵呵，其实在出水管根部的那个白色的塑料物就是防电墙，它的封闭性能很强，由于必须和内部水管相连，所以螺口是金属铜的，外部内丝也是铜的，但内部都是由绝缘材料制成，衰减电流性能非常好。

防电墙热水器安装方法防电墙属于一种防电的配件的，真正的作用主要安装在电热水器上，起到一定的防电作用。

那么我们如何的进行防电墙的安装，下面我们来详细的介绍常用的安装方法。

1、先固定挂板，安装好电热水器在固定板上接好地线和零线、火线。

地线跟家庭的地线连接，颜色为黄绿色;火线跟漏电保护器火线连接，颜色为棕红色;零线跟漏电保护器零线对接，颜色为蓝绿色。

2、防电墙外部安装。

热水器安装好之后，把防电墙的跟热水器外部的出水管的接口对上拧紧，再用出水软管对接防电墙出口。

3、防电墙内部安装方法。

这种安装是在热水器内部，所以安装的时候是先拆开机器，把防电墙的上接口对接内部出水管拧紧，盖上外壳。

防电墙热水器安装注意事项1、安装防电墙的时候，确保电源已经关闭。

2、安装之前，检查防电墙有没漏水。

3、非专业技术人员，不要随便测试防电墙。

以上就是防电墙热水器的安装方法以及安装注意事项。

看了以上的内容，如果觉得可以操作起来的朋友务必断电再操作，如果没有信心的朋友建议还是选择请专门的人员进行安装。

关于规范热水器安装，保证顾客的使用安全，执行国标《GB20429-2006电热水器安装规范》，对用电环境、安装环境、安装过程做出要求。

同时，要求施工单位在安装过程中，加强现场标准化作业的管理，规范电热水器安装，实施全过程控制，必须按照《GB20429-2006电热水器安装规范》和本指导书进行安装。

一、对安装人员的要求从事热水器安装工作的人员，必须经过国家有关机构组织的专业培训并获得相应的资格证书方可从事热水器的安装工作。

二、安装规范1.核对用户、自我介绍、出示证件：1.1.核对信息：上门服务人员要将用户的购机发票同包装箱上的型号进行核对，确保票、货统一，如有不符情况应以发票为准，并及时通知销售单位确认。

2.开箱检查2.1.外观及附件检查：小心将包装袋打开，按照装箱单和用户一起检查附件是否完好、齐全，电热水器外观是否完好（有无划伤、色差、凹损等），核对产品型号同发票是否一致，如有不符及时与销售单位确认。

将包装箱装好并放在用户指定的地方，告诉用户至少将包装箱保存15天以上，方便以后出现问题时退换货。

3.电源检查热水器所用电源一般应为频率50HZ，电压额定值在90%~110%范围内的单相220V交流电源。

用户应具备与待装热水器铭牌标示参数的合格的电源电压足够、接地可靠和便于安装等条件。

3.1.电热水器以外的电路需由用户自行安装，我方安装人员提供指导；3.2.检测电压：检查安装使用场所的电源电压、接地线要求、导线规格、插座、熔断器或空气开关等是否能满足所用电热水器电压的要求；电热水器要使用单独三相插座；3.3.电、气接头尽量接至电热水器安装位置１米以内，设置单独使用的三相插座， 2000W及以下的功率一般需选配10A插座，2500W以上的需选配16A插座。

使用工具“三相测位插头”，如果用户家没有连接符合国家标准的地线，如没有建议用户安装好后方可安装电热水器，否则可以拒绝安装：3.4.电气安全检验3.4.1.插座的火线和零线位置检查使用相位仪或试电笔、万用表检查热水器将要使用的插座，确保火线和零线的安装正确。

巨浪储水式电热水器安装规范一、安装准备安装人员应做好如下安装准备：a)安装人员应备齐商用储水式电热水器安装的工具和必要的计量合格的检验仪器。

b)检查商用储水式电热水器是否完好，随机文件和附件是否齐全。

c)仔细阅读安装、使用说明书（产品说明书），了解待装商用储水式电热水器的功能、使用方法、安装要求及安装方法。

d)检查用户的电源、插座位置、水压、排水情况、接地情况、空间位置；了解电表、电线和插座容量等是否满足待装热水器的要求。

e)协助用户选定商用储水式电热水器的安装位置，询问用户是否需要进行多路供水安装（对封闭式热水器）。

f)对不能满足待装商用储水式电热水器安装要求的，安装人员应明确告知用户，建议整改安装；对不能整改的，应拒绝安装。

二、安装操作安装人员在进行安装操作时，应注意：a)商用储水式电热水器的安装应使用随机附件，安装人员不应随意更换、省略与改制；如需安装人员现场配置，则应按照本规范和安装说明书的要求制作，必须时需经专业技术人员审核批准，符合国家相关标准并经热水器生产厂家同意方可使用。

b)根据商用储水式电热水器的具体型号选择合理的安装方法，并将安装架（钩）与安装面牢固连接。

施工时应注意不得破坏建筑物的安全保证结构，必要时应采取相应的措施保证自身和他人不受危害。

c)给用户安装连接使用的管材、管件必须是符合国家相关标准并经过热水器厂家同意或指定的管材、管件。

d)巨浪商用储水式电热水器属于闭式热水器，应管道上增加单向阀门，在单向阀门的后面必须安装符合标准容积和压力的膨胀水箱。

e)安装完毕后将商用储水式电热水器容器注满水。

A、检查及运行商用储水式电热水器安装完毕后，应检查安装工作，特别注意：a)管路连接、走向应合理，各连接处无渗漏水现象；b)电气配置应安全、正确，热水器的电源插头与插座配合紧密；c)机械连接应牢固、可靠；d)使用功能应能良好实现，控制部件正常运行；e)商用储水式电热水器应按照本规范和使用说明书的要求进行试运行。
