2023年新高考数学一轮复习8-1 空间几何体及其三视图和直观图(真题测试)含详解

专题8.1空间几何体及其三视图和直观图练基础1.（2020·广西兴宁�南宁三中高一期末）已知一个几何体的三视图如图所示，则此几何体的组成方式为（）A．上面为圆台，下面为圆柱B．上面为圆台，下面为棱柱C．上面为棱台，下面为棱柱D．上面为棱台，下面为圆柱【答案】A【解析】结合图形分析知上面为圆台，下面为圆柱.故选：A.2.（2021·江西师大附中高二月考（理））如图是一个棱锥的正视图和侧视图，它们为全等的等腰直角三角形，则该棱锥的俯视图不可能是（）A．B．C．D．【答案】C【解析】根据棱锥的三视图想象原几何体的结构，可以在正方体中想象描出原几何体，确定其结构．【详解】若几何体为三棱锥，由其正视图和侧视图可知，其底面在下方且为直角三角形，故ABD 均有可能，若几何体是四棱锥，由其正视图和侧视图可知，其底面在下方，且为正方形，俯视图为正方形，但对角线应从左上到右下，C 不正确．故选：C ．3.（2021·江苏高一期末）已知一个圆锥的母线长为2，其侧面积为2π，则该圆锥的高为（）A ．1BC D ．2【答案】C【解析】由侧面积求出圆锥的底面圆半径，再根据勾股定理可求得其高.【详解】设圆锥的底面圆的半径为r ，母线为l ，则2l =，所以其侧面积为22rl r πππ==，解得1r =，==故选：C.4.（2020·河北易县中学高三其他（文））若圆台的母线与高的夹角为6π，且上、下底面半径之差为2，则该圆台的高为（）A ．233B ．2C ．22D ．3【答案】D【解析】设上、下底面半径分别为R ，r ，圆台高为h ，由题可知：tan 6R r h π-=，即233h =，所以23h =．故选：D5.（2020届浙江绍兴市诸暨市高三上期末）某几何体的正视图与侧视图如图所示：则下列两个图形①②中，可能是其俯视图的是（）A．①②都可能B．①可能，②不可能C．①不可能，②可能D．①②都不可能【答案】A【解析】若是①，可能是三棱锥；若是②，可能是棱锥和圆锥的组合；所以①②都有可能，故选：A.6．（2021·石家庄市第十七中学高一月考）如图，某沙漏由上、下两个圆锥组成，每个圆锥的底面直径和高均为12cm ，现有体积为396πcm 的细沙全部漏入下圆锥后，恰好堆成一个盖住沙漏底部的圆锥形沙堆，则此锥形沙堆的高度为（）A ．3cmB ．6cmC ．8cmD ．9cm【答案】C【解析】根据圆锥的体积公式列方程求出沙堆的高．【详解】解：细沙漏入下部后，圆锥形沙堆的底面半径为6r =，设高为h ，则沙堆的体积为216963V h ππ=⋅⋅=圆锥，解得()8h cm =，所以圆锥形沙堆的高度为8cm ．故选：C ．7.（2021·云南弥勒市一中高一月考）如图，正方形OABC 的边长为1，它是水平放置的一个平面图形的直观图，则原图形的周长是（）A ．8B ．6C ．(21D ．(21+【答案】A【解析】根据斜二测画法的规则，得到原图形的形状为平行四边形，进而求得其边长，即可求解.【详解】由斜二测画法的规则，可得原图形为O A B C ''''是一个平行四边形，如图所示，因为水平放置的一个平面图形的直观图OABC 的边长为1的正方形，可得1,OA OB ==1,O A O B ''''==在直角O A B '''△中，可得3A B ''==，所以原图形的周长为11338+++=.故选：A.8．（2021·浙江高三三模）如图，等腰直角三角形ABC 在平面α上方，90BAC ∠= ，若ABC 以BC 为旋转轴旋转，形成的旋转体在平面α内的投影不可能的是（）A ．B ．C ．D ．【答案】C【解析】对直线BC 与平面α的位置关系进行分类讨论，判断出投影的形状，即可得出合适的选项.【详解】若BC α⊥，则形成的旋转体在平面α内的投影如D 选项所示；若//BC α，则形成的旋转体在平面α内的投影为正方形；若BC 与α所成的角的取值范围是0,2π⎛⎫ ⎪⎝⎭时，则形成的旋转体在平面α内的投影如A 、B 选项所示.投影不可能如C 选项所示.故选：C.9．（2020·上海市进才中学高二期末）设MN 是半径为R 的球的直径，则,M N 两点的球面距离是________．【答案】Rπ【解析】MN 是半径为R 的球的直径，则,M N 两点所对的球心角为π，球面距离为R π．故答案为：R π．10．（2020·全国）如图为一几何体的平面展开图，按图中虚线将它折叠起来，画出它的直观图．【答案】见解析【解析】由题设中所给的展开图可以得出，此几何体是一个四棱锥，其底面是一个边长为2的正方形，垂直于底面的侧棱长为2，其直观图如图所示.练提升1.（2021·四川高一期末（理））某圆柱的高为1，底面周长为8，其三视图如图.圆柱表面上的点P在正视图上的对应点为A，圆柱表面上的点Q在左视图上的对应点为B，则在此圆柱侧面上，从P到Q的路径中，最短路径的长度为（）A17B5C．32D．1【答案】B【解析】根据三视图分析出,P Q所在的位置，然后结合圆柱的侧面展开图即可求出结果.【详解】由三视图还原几何体，如图：即点B在距离点A在底面投影的14圆弧处，沿A所在的母线得到如图所示的侧面展开图，圆柱的底面周长即为侧面展开图的长，圆柱的高即为侧面展开图的宽，而线段AB 的距离即为所求P 到Q 的路径中的最短路径，因为底面周长为8,所以1824A B '=⨯=，又因为高为1，则1A A '=，所以2222125AB A A A B ''=+=+=,故选：B.2.【多选题】（2021·宁波市北仑中学高一期中）如图，棱长为a 的正四面体形状的木块，点P 是ACD △的中心．劳动课上需过点P 将该木块锯开，并使得截面平行于棱AB 和CD ，则下列关于截面的说法中正确的是（）A ．截面不是平行四边形B ．截面是矩形C ．截面的面积为229a D ．截面与侧面ABC 的交线平行于侧面ABD【答案】BCD【解析】过点P 构建四边形，通过相关直线间的平行关系进一步证明为平行四边形，找对应线之间的垂直证明截面为矩形，从而计算截面面积【详解】解：如图所示，在正四面体中，4个面均为正三角形，由于点P 为ACD △的中心，所以P 位于CD 的中线的23外，分别取,,,BC AC AD BD 的三等分点，则EM ∥AB ，EF ∥CD ，FN ∥AB ，MN ∥CD ，所以EM ∥FN ，EF ∥MN ，所以截面EFNM 为平行四边形，所以A 错误，延长AP 交CD 于G ，连接BG ，由于P 为ACD △的中心，所以G 为CD 的中点，因为AC AD BC BD ===，所以,AG CD BG CD ⊥⊥，因为AG BG G = ，所以CD ⊥平面ABG ，所以CD AB ⊥，因为EM ∥AB ，EF ∥CD ，所以EM EF ⊥，所以截面EFNM 为矩形，所以B 正确，因为2211,3333MN CD a ME AB a ====，所以2212339S MN ME a a a =⋅=⋅=，所以C 正确，对于D ，截面EFNM ⋂平面ABC ME =，ME ∥AB ，ME ⊄平面ABD ，AB Ì平面ABD ，所以ME ∥平面ABD ，所以D 正确，故选：BCD3.（2021·湖北随州市·广水市一中高一月考）如图所示，矩形O A B C ''''是水平放置一个平面图形的直观图，其6O A ''=，2O C ''=，则原图形是（）A ．正方形B ．矩形C ．菱形D ．梯形【答案】C【解析】由已知得原图为平行四边形，OD BC ^，利用勾股定理计算边长得到OC OA =,可判断原图形的形状.【详解】因为//O A B C ''''，=O A B C ''''，所以直观图还原得//OA BC ，=6OA BC O A ''==，四边形OABC 为平行四边形，OD BC ^，则2C D O C ''''==，2CD ∴=，O D C ''''==2OD O D ''==6OC =，所以6OC OA ==，故原图形为菱形．故选：C.4．（2021·肇州县第二中学高一月考）如图是利用斜二测画法画出的Rt ABO 的直观图，已知4O B ''=，且ABO 的面积为16，过点A '作A C x '''⊥轴于点C '，则A C ''的长为（）A ．BC ．D ．1【答案】A【解析】利用面积公式，求出直观图的高，求出''A B ，然后在直角三角形'''A B C 中求解即可【详解】解：由直观图可知，在Rt ABO 中，2ABO π∠=，因为ABO 的面积为16，4O B OB ''==,所以1162AB OB ⋅=，所以8AB =，所以''4A B =，因为'''4A B C π∠=，A C x '''⊥轴于点C '，所以''''sin 44AC A B π=⋅==故选：A5．（2021·宁夏大学附属中学高一月考）三棱锥S ABC -及其三视图中的正视图和侧视图如图所示，则棱SB 的长为（）A ．B ．CD ．【答案】B【解析】根据几何体的三视图，结合几何体的数量关系，在直角SBD 中，即可求解.【详解】如图所示，根据三棱锥S ABC -及其三视图中的正视图和侧视图，可得底面ABC 中，点D 为AC 的中点，BD =SC ⊥底面ABC ，又由点D 为AC 的中点，且根据侧视图，可得BD AC ⊥，在直角BCD △中，可得4BC ===又由4SC =，在直角SBC 中，可得SB =故选：B.6．（2021·江苏省镇江中学）点P 是平面ABC 外一点，且PA PB PC ==，则点P 在平面ABC 上的射影一定是ABC 的（）A ．外心B ．内心C ．重心D ．垂心【答案】A【解析】过点P 作PO ⊥平面ABC ，因为PA PB PC ==，得到OA OB OC ==，即可求解.【详解】如图所示，过点P 作PO ⊥平面ABC ，可得222222,OA PA PO OB PB PO OC PC PO =-=-=-因为PA PB PC ==，可得OA OB OC ==，所以O 为ABC 的外心.故选：A.7.（2021·上海高二期末）圆锥的高为1，3则过圆锥顶点的截面面积的最大值为____________【答案】2【解析】求出圆锥轴截面顶角大小，判断并求出所求面积最大值．【详解】如图，SAB 是圆锥轴截面，SC 是一条母线，设轴截面顶角为θ，因为圆锥的高为1tan 2θ(0,)θπ∈，所以23θπ=，232ππθ=>，设圆锥母线长为l ，则2l =，截面SBC 的面积为211sin sin 22S SB SC BSC l BSC =⋅∠=∠，因为2(0,]3BSC π∠∈，所以2BSC π∠=时，2max 1222S =⨯=．故答案为：2．8．（2021·浙江绍兴市·高一期末）已知四面体ABCD 的所有棱长均为4，点O 满足OA OB OC OD ===，则以O ABCD 表面所得交线总长度为______.【答案】3【解析】根据正四面体的结构特征求得O 到面的距离，进而利用球的截面的性质求得各面所在平面与球的截面圆的半径，注意与各面的三角形内切圆的半径比较，确定此截面圆是否整个在面所在的三角形内，进而确定球与各面的交线，得到球与四面体表面所得交线总长度．【详解】已知四面体ABCD 的所有棱长均为4，所以四面体ABCD 是正四面体，因为点O 满足OA OB OC OD ===，所以O 为正四面体ABCD 的中心.设正三角BCD 的中心为F ，正三角ACD 的中心为G ，CD 的中点为E ，则连接,,,,AF BG AE BE 则,BG AF O BF AG E ⋂=⋂=．:::1:3,:1:4,OF OA GF AB EF EB OF AF ===∴=则224223BE AE =-=24333BF BE ==，224364()33AF =-，643AF OF ==．因为球O 2O 被平面BCD 截得圆半径为22623(2)()33r PF ==-=，因为正三角形BCD 的边长为4，所以正三角形内切圆半径为232tan 303︒=，故球O 与四面体ABCD 的每一个面所得的交线为正好为内切圆，每个内切圆的周长为4323r π，所以球与四面体ABCD 1633．故答案为：1633π．9.（2020届浙江杭州四中高三上期中）某几何体的三视图如图所示，且该几何体的体积是3，则正视图中的x 的值是_____，最长棱长为_____．【答案】3【解析】由已知中的三视图可得该几何体是一个以直角梯形为底面的四棱锥，且梯形上下边长为1和2，高为2，如图：2AD =，2AB =，1BC =，PA x =，//AD BC ，PA ⊥平面ABCD ，AD AB ⊥，∴底面的面积1(12)232S =⨯+⨯=，∴几何体的体积1333V x ==，可得3x =，最长棱长为：PC故答案为：3．10．（2019·全国高考真题（理））中国有悠久的金石文化，印信是金石文化的代表之一．印信的形状多为长方体、正方体或圆柱体，但南北朝时期的官员独孤信的印信形状是“半正多面体”（图1）.半正多面体是由两种或两种以上的正多边形围成的多面体.半正多面体体现了数学的对称美．图2是一个棱数为48的半正多面体，它的所有顶点都在同一个正方体的表面上，且此正方体的棱长为1．则该半正多面体共有________个面，其棱长为_________．【答案】共26个面.1-.【解析】由图可知第一层与第三层各有9个面，计18个面，第二层共有8个面，所以该半正多面体共有18826+=个面．如图，设该半正多面体的棱长为x ，则AB BE x ==，延长BC 与FE 交于点G ，延长BC 交正方体棱于H ，由半正多面体对称性可知，BGE ∆为等腰直角三角形，22,21)122BG GE CH x GH x x x ∴===∴=⨯+=+=，1x ∴==1．练真题1.（2021·全国高考真题）其侧面展开图为一个半圆，则该圆锥的母线长为（）A ．2B ．C ．4D ．【答案】B【解析】设圆锥的母线长为l ，根据圆锥底面圆的周长等于扇形的弧长可求得l 的值，即为所求.【详解】设圆锥的母线长为l ，由于圆锥底面圆的周长等于扇形的弧长，则2l ππ=l =.故选：B.2．（2021·北京高考真题）定义：24小时内降水在平地上积水厚度（mm ）来判断降雨程度．其中小雨（10mm <），中雨（10mm 25mm -），大雨（25mm 50mm -），暴雨（50mm 100mm -），小明用一个圆锥形容器接了24小时的雨水，如图，则这天降雨属于哪个等级（）A ．小雨B ．中雨C ．大雨D ．暴雨【答案】B【解析】计算出圆锥体积，除以圆面的面积即可得降雨量，即可得解.【详解】由题意，一个半径为()200100mm 2=的圆面内的降雨充满一个底面半径为()20015050mm 2300⨯=，高为()150mm 的圆锥，所以积水厚度()22150150312.5mm 100d ππ⨯⨯==⨯，属于中雨.故选：B.3.（2020·全国高考真题（理））如图是一个多面体的三视图，这个多面体某条棱的一个端点在正视图中对应的点为M ，在俯视图中对应的点为N ，则该端点在侧视图中对应的点为（）A．EB．F C．G D．H【答案】A【解析】根据三视图，画出多面体立体图形，14D D 上的点在正视图中都对应点M ,直线34B C 上的点在俯视图中对应的点为N,∴在正视图中对应M ,在俯视图中对应N 的点是4D ,线段34D D ,上的所有点在侧试图中都对应E ,∴点4D 在侧视图中对应的点为E .故选：A4．(2019年高考全国Ⅲ卷理)如图，点N 为正方形ABCD 的中心，△ECD 为正三角形，平面ECD ⊥平面ABCD ，M 是线段ED 的中点，则()A．BM =EN ，且直线BM ，EN 是相交直线B．BM ≠EN ，且直线BM ，EN 是相交直线C．BM =EN ，且直线BM ，EN 是异面直线D．BM ≠EN ，且直线BM ，EN 是异面直线【答案】B【解析】如图所示，作EO CD ⊥于O ，连接ON ，BD ，易得直线BM ，EN 是三角形EBD 的中线，是相交直线.过M 作MF OD ⊥于F ，连接BF ，平面CDE ⊥平面ABCD ，,EO CD EO ⊥⊂平面CDE ，EO ∴⊥平面ABCD ，MF ⊥平面ABCD ，MFB ∴△与EON △均为直角三角形．设正方形边长为2，易知12EO ON EN ===,，5,,22MF BF BM ==∴=BM EN ∴≠，故选B．5.（2018·北京高考真题（文））某四棱锥的三视图如图所示，在此四棱锥的侧面中，直角三角形的个数为（）A.1B.2C.3D.4【答案】C【解析】分析：根据三视图还原几何体，利用勾股定理求出棱长，再利用勾股定理逆定理判断直角三角形的个数.详解：由三视图可得四棱锥P ABCD -，在四棱锥P ABCD -中，2,2,2,1PD AD CD AB ====，由勾股定理可知：3,PA PC PB BC ====，则在四棱锥中，直角三角形有：,,PAD PCD PAB ∆∆∆共三个，故选C.6.（2021·全国高考真题（理））以图①为正视图，在图②③④⑤中选两个分别作为侧视图和俯视图，组成某个三棱锥的三视图，则所选侧视图和俯视图的编号依次为_________（写出符合要求的一组答案即可）．【答案】③④（答案不唯一）【解析】由题意结合所给的图形确定一组三视图的组合即可.【详解】选择侧视图为③，俯视图为④，如图所示，长方体1111ABCD A B C D -中，12,1AB BC BB ===，,E F 分别为棱11,BC BC 的中点，则正视图①，侧视图③，俯视图④对应的几何体为三棱锥E ADF -.故答案为：③④.。

高三数学空间几何体的三视图与直观图试题答案及解析1.已知某锥体的三视图（单位：cm）如图所示，则该锥体的体积为．【答案】２．【解析】由已知几何体的视图可知，几何体为四棱锥，其中SA垂直于平面ABCD，SA=2，四边形ABCD为直角梯形，AD=1，BC=2，AB=2，所以四棱锥的体积为【考点】三视图求几何体的体积.2.某几何体的三视图（单位：cm）如图所示，则该几何体的体积是（）A．B．C．D．【答案】B【解析】由三视图知，原几何体是由一个长方体与一个三棱柱组成，其体积为，故选B.【考点】根据三视图还原几何体，求原几何体的体积，容易题.3.若某多面体的三视图（单位: cm）如图所示, 则此多面体的体积是（）A．cm3B．cm3C．cm3D．cm3【答案】C【解析】由三视图可得，该几何体相当于一个正方体切去一个三个侧棱长为1的三棱锥.所以该几何体的体积为.故选C.【考点】1.三视图.2.空间想象力.3.几何体的体积.4. (2014·孝感模拟)一个几何体的三视图如图所示,其中俯视图与侧视图均为半径是2的圆,则这个几何体的表面积是( )A．16πB．14πC．12πD．8π【答案】A【解析】由三视图可知,该几何体是球挖去半球.其中两个半圆的面积为π×22=4π.个球的表面积为×4π×22=12π,所以这个几何体的表面积是12π+4π=16π.5.如图，某几何体的三视图都是等腰直角三角形，则几何体的体积是（）A．8B．7C．9D．6【答案】C【解析】由三视图可知,几何体是底面为等腰直角三角形,有一侧棱与底面垂直(垂足在非直角处)的三棱锥,其底面面积为×6×3=9,三棱锥的高为3,所以三棱锥的体积=×9×3=9．6.已知某几何体的三视图(如图),正视图和侧视图均为两个相等的等边三角形,府视图为正方形,则几何体的体积为（）A．B．4C．9D．9【答案】C【解析】由三视图可知,几何体由两个同底之正四棱锥组成所以其体积为V=2××32×3×=9 7.一空间几何体的三视图如图所示，该几何体的体积为12π＋，则正视图中x的值为( )A．5B．4C．3D．2【答案】C【解析】三视图，由正四棱锥和圆柱组成，故选C．8.如图，一个四棱锥的底面为正方形，其三视图如图所示，则这个四棱锥的体积为（）A．1B．2C．3D．4【答案】B【解析】由题意，棱锥的高为，底面面积为，∴.【考点】三视图，体积．9.某几何体的三视图如题（6）所示，其侧视图是一个边长为1的等边三角形，俯视图是两个正三角形拼成的菱形，则这个几何体的体积为（）A．1B．C．D．【答案】C【解析】这是由两个三棱锥拼成的几何体，其体积为.选C.【考点】三视图及几何体的体积.10.―个几何体的三视图如图所示(单位：)，则该几何体的体积为．【答案】18+9【解析】由三视图可知，此几何体为两个相切的球上方放了一个长方体组成的组合体，所以其体积为：V=3×6×1+2××=18+911.一个空间几何体的三视图如图所示，该几何体的表面积为__________.【答案】152【解析】几何体为一个三棱柱，底面为一个等腰三角形，底边长为6，底边上高为4，腰长为５.棱柱的高为8.因此表面积为【考点】三视图12.某三棱锥的三视图如图所示，则这个三棱锥的体积为；表面积为．【答案】；．【解析】由三视图知几何体如下图，为一个三棱锥，且三棱锥的一个侧面与底面垂直，底面三角形的一条边长为，该边上的高为，∴几何体的体积．它的表面积为．【考点】由三视图求面积、体积．13.已知某个几何体的三视图如下，根据图中标出的尺寸（单位：cm），可得这个几何体的体积是_______.【答案】【解析】由题意可得该几何体是一个三棱锥，体积.【考点】1.三视图的知识.2.立几中的线面关系.3.三棱锥的体积公式.14.一个空间几何体的三视图如图所示，其正视图、侧视图、俯视图均为等腰直角三角形，且直角边长都为1，则这个几何体的体积是【答案】【解析】由三视图，可知该几何体是三棱锥，并且侧棱，，，则该三棱锥的高是，底面三角形是直角三角形，所以这个几何体的体积＝＝．【考点】由三视图求几何体的体积．15.一个几何体的三视图如图所示,则该机合体的体积为( )A．B．C．D．【答案】B【解析】分析可得该几何体是底面为菱形的四棱锥,则高底面面积,所以.故选B【考点】三视图四棱锥体积16.一个几何体的三视图如图所示，则该几何体的体积是【答案】【解析】通过三视图的观察可得，该几何体是一个四棱柱，底面是一个直角梯形，其上下底分别为2,3，梯形的高为2.四棱柱的高为2.所以几何体的体积为.【考点】1.三视图的知识.2.几何体的体积.3.空间想象力.17.某长方体被一个平面所截，得到的几何体的三视图如图所示，则这个几何体的体积为()A．4B．4C．6D．8【答案】D【解析】割补可得其体积为2×2×2＝8.18.某几何体的三视图如图所示，则该几何体的体积是________．【答案】16π－16【解析】由三视图知，该几何体是由一个底面半径为2，高为4的圆柱内挖去一个底面边长为2，高为4的正四棱柱后剩下的部分，∴V＝(π×22－22)×4＝16π－16.19.已知正方体ABCD-A1B1C1D1，M为棱A1B1的中点，N为棱A1D1的中点．如图是该正方体被M，N，A所确定的平面和N，D，C1所确定的平面截去两个角后所得的几何体，则这个几何体的正视图为()．【答案】B【解析】对于选项A，由于只是截去了两个角，此切割不可能使得正视图成为梯形．故A不对；对于B，正视图是正方形符合题意，线段AM的影子是一个实线段，相对面上的线段DC1的投影是正方形的对角线，由于从正面看不到，故应作成虚线，故选项B正确；对于C，正视图是正方形，符合题意，有两条实线存在于正面不符合实物图的结构，故不对；对于D，正视图是正方形，符合题意，其中的两条实线符合俯视图的特征，故D不对．20.若一个底面为正三角形、侧棱与底面垂直的棱柱的三视图如图所示，则该棱柱的体积为（）A．B．C．D．6【答案】B【解析】由三视图知该直三棱柱高为4，底面正三角形的高为3，所以正三角形边长为6，所以V＝×36×4＝36.故选B.【考点】1.三视图；2.柱体体积计算.21.某由圆柱切割获得的几何体的三视图如图所示,其中俯视图是中心角为的扇形,则该几何体的体积为（）A．B．C．D．【答案】D【解析】由题意知道，该几何体体积是圆柱体积的，即.【考点】1、三视图；2、几何体体积.22.右图是一个几何体的三视图，其中正视图和侧视图都是一个两底长分别为2和4，腰长为4的等腰梯形，则该几何体的侧面积是( )A．B．C．D．【答案】B【解析】由三视图可得该几何体是一个圆台，其两底直径分别为2和4，母线长为4，所以该几何体的侧面积是，选B..【考点】三视图，圆台的侧面积.23.如图是一个组合几何体的三视图，则该几何体的体积是 .A．B．C．D．【答案】A【解析】由三视图还原可知该几何体是一个组合体，下面是一个半径为4，高为8的圆柱，，上面是一个三棱柱，故所求体积为.【考点】三视图，圆柱、三棱柱的体积公式.24.已知一个几何体的三视图如图所示，则该几何体的体积为___________【答案】【解析】该几何体为圆柱中挖去半个球而得的组合体，其体积为.【考点】三视图.25.一个几何体的三视图如图所示（单位长度：），俯视图中圆与四边形相切，且该几何体的体积为，则该几何体的高为 .【答案】【解析】由如图所示的几何体的三视图知：这个几何体是一个半径为的球和一个直四棱柱的结合体，且这个直四棱柱的底面是对角线分别为和的棱形，这个直四棱柱的高为，∴这个几何体的体积：V=，解得h=.【考点】1.三视图；2.几何体的面积和体积26.一个几何体的三视图如图所示，则该几何体的直观图可以是（）【答案】D【解析】通过三视图的俯视图可知，该几何体是由两个旋转体组成，故选D.【考点】1.三视图的应用.27.如图为一个几何体的三视图正视图和侧视图均为矩形，俯视图中曲线部分为半圆，尺寸如图所示，则该几何体的表面积为（）A．B．C．D．【答案】D【解析】由三视图可知，这是一个由半个圆柱和一个三棱柱构成的组合体，这个组合体仍为一个柱体。

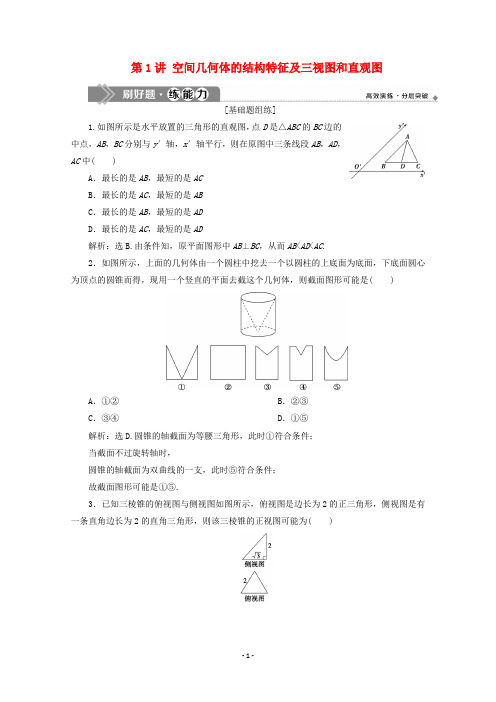

第1讲空间几何体的结构特征及三视图和直观图[基础题组练]1.如图所示是水平放置的三角形的直观图，点D是△ABC的BC边的中点，AB，BC分别与y′轴，x′轴平行，则在原图中三条线段AB，AD，AC中( )A．最长的是AB，最短的是ACB．最长的是AC，最短的是ABC．最长的是AB，最短的是ADD．最长的是AC，最短的是AD解析：选B.由条件知，原平面图形中AB⊥BC，从而AB<AD<AC.2．如图所示，上面的几何体由一个圆柱中挖去一个以圆柱的上底面为底面，下底面圆心为顶点的圆锥而得，现用一个竖直的平面去截这个几何体，则截面图形可能是( )A．①②B．②③C．③④D．①⑤解析：选D.圆锥的轴截面为等腰三角形，此时①符合条件；当截面不过旋转轴时，圆锥的轴截面为双曲线的一支，此时⑤符合条件；故截面图形可能是①⑤.3．已知三棱锥的俯视图与侧视图如图所示，俯视图是边长为2的正三角形，侧视图是有一条直角边长为2的直角三角形，则该三棱锥的正视图可能为( )解析：选C.当正视图为等腰三角形时，则高应为2，且应为虚线，排除A，D；当正视图是直角三角形，由条件得一个直观图如图所示，中间的线是看不见的线PA形成的投影，应为虚线，故答案为C.4．如图，一个三棱柱的正视图和侧视图分别是矩形和正三角形，则这个三棱柱的俯视图为( )解析：选D.由正视图和侧视图可知，这是一个水平放置的正三棱柱．故选D.5．(2019·福建漳州调研)某三棱锥的三视图如图所示，则该三棱锥的最长棱的长度为( )A. 5 B．2 2C．3 D．2 3解析：选C.在棱长为2的正方体ABCD­A1B1C1D1中，M为AD的中点，该几何体的直观图如图中三棱锥D1­MB1C.故通过计算可得D1C＝D1B1＝B1C＝22，D1M＝MC＝5，MB1＝3，故最长棱的长度为3，故选C.6.某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形．该多面体的各个面中有若干个是梯形，这些梯形的面积之和为________．解析：由三视图可知该多面体是一个组合体，下面是一个底面是等腰直角三角形的直三棱柱，上面是一个底面是等腰直角三角形的三棱锥，等腰直角三角形的腰长为2，直三棱柱的高为2，三棱锥的高为2，易知该多面体有2个面是梯形，这些梯形的面积之和为（2＋4）×22×2＝12.答案：127．一个圆台上、下底面的半径分别为3 cm 和8 cm ，若两底面圆心的连线长为12 cm ，则这个圆台的母线长为______cm.解析：如图，过点A 作AC ⊥OB ，交OB 于点C .在Rt △ABC 中，AC ＝12(cm)，BC ＝8－3＝5(cm)． 所以AB ＝122＋52＝13(cm)． 答案：138．已知正四棱锥V ­ABCD 中，底面面积为16，一条侧棱的长为211，则该棱锥的高为________．解析：如图，取正方形ABCD 的中心O ，连接VO ，AO ，则VO 就是正四棱锥V ­ABCD 的高．因为底面面积为16，所以AO ＝2 2.因为一条侧棱长为211， 所以VO ＝VA 2­AO 2＝44－8＝6. 所以正四棱锥V ­ABCD 的高为6. 答案：69．如图所示的三个图中，上面是一个长方体截去一个角所得多面体的直观图，它的正视图和侧视图如图所示(单位：cm)．(1)在正视图下面，按照画三视图的要求画出该多面体的俯视图； (2)按照给出的尺寸，求该多面体的体积．解：(1)如图．(2)所求多面体的体积V ＝V 长方体－V 正三棱锥 ＝4×4×6－13×(12×2×2)×2＝2843(cm 3)．10．已知正三棱锥V ­ABC 的正视图和俯视图如图所示． (1)画出该三棱锥的直观图和侧视图． (2)求出侧视图的面积．解：(1)如图．(2)侧视图中VA ＝42－⎝ ⎛⎭⎪⎫23×32×232＝12＝2 3.则S △VBC ＝12×23×23＝6.[综合题组练]1．(创新型)某几何体的三视图如图所示，则该几何体的侧视图中的虚线部分是( )A ．圆弧B ．抛物线的一部分C ．椭圆的一部分D ．双曲线的一部分解析：选D.根据几何体的三视图可得，侧视图中的虚线部分是由平行于旋转轴的平面截圆锥所得，故侧视图中的虚线部分是双曲线的一部分，故选D.2．(创新型)某几何体的正视图和侧视图如图(1)，它的俯视图的直观图是矩形O 1A 1B 1C 1，如图(2)，其中O 1A 1＝6，O 1C 1＝2，则该几何体的侧面积为( )A ．48B ．64解析：选C.由题图(2)及斜二测画法可知原俯视图为如图所示的平行四边形OABC ，设CB 与y 轴的交点为D ，则易知CD ＝2，OD ＝2×22＝42，所以CO ＝CD 2＋OD 2＝6＝OA ，所以俯视图是以6为边长的菱形，由三视图知几何体为一个直四棱柱，其高为4，所以该几何体的侧面积为4×6×4＝96.故选C.3.如图，在正方体ABCD ­A 1B 1C 1D 1中，点P 是线段A 1C 1上的动点，则三棱锥P ­BCD 的俯视图与正视图面积之比的最大值为( )A ．1 B. 2 C. 3D ．2解析：选D.正视图，底面B ，C ，D 三点，其中D 与C 重合，随着点P 的变化，其正视图均是三角形且点P 在正视图中的位置在边B 1C 1上移动，由此可知，设正方体的棱长为a ，则S正视图＝12×a 2；设A 1C 1的中点为O ，随着点P 的移动，在俯视图中，易知当点P 在OC 1上移动时，S 俯视图就是底面三角形BCD 的面积，当点P 在OA 1上移动时，点P 越靠近A 1，俯视图的面积越大，当到达A 1的位置时，俯视图为正方形，此时俯视图的面积最大，S 俯视图＝a 2，所以S 俯视图S 正视图的最大值为a 212a 2＝2，故选D.4．(应用型)已知正方体ABCD ­A 1B 1C 1D 1的体积为1，点M 在线段BC 上(点M 异于B ，C 两点)，点N 为线段CC 1的中点，若平面AMN 截正方体ABCD ­A 1B 1C 1D 1所得的截面为四边形，则线段BM 的取值范围为( )A.⎝ ⎛⎦⎥⎤0，13B.⎝ ⎛⎦⎥⎤0，12C.⎣⎢⎡⎭⎪⎫12，1 D.⎣⎢⎡⎦⎥⎤12，23 解析：选B.由题意，正方体ABCD ­A1B 1C 1D 1的棱长为1，如图所示，当点M 为线段BC 的中点时，截面为四边形AMND 1，当0＜BM ≤12时，截面为四边形，当BM ＞12时，截面为五边形，故选B.5．(2019·株洲模拟)已知直三棱柱ABC ­A 1B 1C 1的侧棱长为6，且底面是边长为2的正三角形，用一平面截此棱柱，与侧棱AA 1，BB 1，CC 1，分别交于三点M ，N ，Q ，若△MNQ 为直角三角形，则该直角三角形斜边长的最小值为( )A ．2 2B ．3解析：选C.如图，不妨设N 在B 处，AM ＝h ，CQ ＝m ，则MB 2＝h 2＋4，BQ 2＝m 2＋4，MQ 2＝(h －m )2＋4，由MB 2＝BQ 2＋MQ 2，得m 2－hm ＋2＝0.Δ＝h 2－8≥0即h 2≥8，该直角三角形斜边MB ＝4＋h 2≥2 3.故选C.6．(2019·高考全国卷Ⅱ)中国有悠久的金石文化，印信是金石文化的代表之一，印信的形状多为长方体、正方体或圆柱体，但南北朝时期的官员独孤信的印信形状是“半正多面体”(图1)．半正多面体是由两种或两种以上的正多边形围成的多面体．半正多面体体现了数学的对称美．图2是一个棱数为48的半正多面体，它的所有顶点都在同一个正方体的表面上，且此正方体的棱长为1，则该半正多面体共有________个面，其棱长为________．解析：依题意知，题中的半正多面体的上、下、左、右、前、后6个面都在正方体的表面上，且该半正多面体的表面由18个正方形，8个正三角形组成，因此题中的半正多面体共有26个面．注意到该半正多面体的俯视图的轮廓是一个正八边形，设题中的半正多面体的棱长为x ，则22x ＋x ＋22x ＝1，解得x ＝2－1，故题中的半正多面体的棱长为2－1. 答案：26 2－1。

高三数学空间几何体的三视图与直观图试题答案及解析1.某几何体的三视图如图所示，则该几何体的体积是（）A．B．C．D．【答案】A【解析】由三视图可知，该几何体是圆锥的四分之一，其底半径为，高为，所以其体积为，故选.【考点】1.三视图；2.几何体的体积.2.若某三棱柱截去一个三棱锥后所剩几何体的三视图如下图所示，则此几何体的体积等于（）A．B．C．D．【答案】C【解析】由三视图可知，空间几体体的直观图如下图所示：所求几何体的体积故选C.【考点】1、三视图；2、空间几何体的体积.3.如图，一个几何体的三视图（正视图、侧视图和俯视图）为两个等腰直角三角形和一个边长为1的正方形，则其外接球的表面积为A．πB．2πC．3πD．4π【答案】C【解析】原几何体为有一条侧棱垂直于底面的四棱锥，且底面是边长为1的正方形，垂直于底面的侧棱长也为1，因此，该几何体可以补形为一个棱长为1的正方体，其外接球就是这个正方体的外接球，直径为正方体的对角线长，即2R＝，故R＝故外接球表面积为：4πR2＝3π.【考点】三视图，几何体的外接球及其表面积4.如图所示，一个三棱锥的三视图是三个直角三角形(单位： cm)，则该三棱锥的外接球的表面积为________cm2．【答案】29π【解析】从三棱锥的三视图可知，三棱锥有两侧面与底面垂直，把三棱锥补成长，宽，高分别为4,2,3的长方体，设外接球的半径为R，由42＋22＋32＝4R2得，S＝4πR2＝29π(cm2)．球5.某个长方体被一个平面所截，得到的几何体的三视图如图所示，则这个几何体的体积为()A．4B．2C．D．8【答案】D【解析】由三视图可知，该几何体如图所示，其底面为正方形，正方形的边长为2．HD＝3，BF ＝1，将相同的两个几何体放在一起，构成一个高为4的长方体，所以该几何体的体积为×2×2×4＝8．6.在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为()【答案】D【解析】由题目所给的几何体的正视图和俯视图，可知该几何体为半圆锥和三棱锥的组合体，如图所示，可知左视图为等腰三角形，且轮廓线为实线，故选D．7.一个几何体的三视图如图所示，已知这个几何体的体积为，= .【答案】【解析】由三视图知，原几何体是一个四棱锥，底面是面积为的矩形，高为，所以，解得.【考点】三视图，空间几何体的体积.8.如图，水平放置的正三棱柱的主视图是一边长为2的正方形，则该三棱柱的左视图的面积为．【答案】【解析】左视图为一个矩形，长宽分别为，因此面积为.【考点】三视图9.若一个正三棱柱的正视图如图所示，其顶点都在一个球面上，则该球的表面积为() A．B．C．D．【答案】B【解析】依题意得，该正三棱柱的底面正三角形的边长为2，侧棱长为1．设该正三棱柱的外接球半径为R，易知该正三棱柱的底面正三角形的外接圆半径是2sin 60°×＝，所以R2＝＋＝，则该球的表面积为4πR2＝．10.图中的网格是边长为1的小正方形，在其上用粗线画出了某多面体的三视图，则该多面体的体积为________．【答案】16【解析】从三视图可知，这是一个四棱锥，.【考点】三视图.11.如图所示，一个空间几何体的正视图和左视图都是边长为的正方形，俯视图是一个直径为的圆，那么这个几何体的体积为 ( )A．B．C．D．【答案】B【解析】几何体是圆柱，.【考点】三视图，圆柱的体积.12.一个几何体的三视图如图所示，其中正视图是一个正三角形，则该几何体的体积为( )A．1B．C．D．【答案】B【解析】由三视图可知，此几何体为三棱锥，如图，其中正视图为，是边长为2的正三角形，，且，底面为等腰直角三角形，，所以体积为，故选B.13.已知棱长为1的正方体的俯视图是一个面积为1的正方形，则该正方体的正视图的面积不可能等于（）A．1B．C．D．【答案】C【解析】由题意知，正视图的最大面积为对角面的面积，最小面积为，而，故选C．【考点】三视图.14.已知某几何体的三视图如右图所示，其中俯视图是圆，且该几何体的体积为；直径为2的球的体积为．则()A．B．C．D．【答案】C【解析】由题意，该几何体是一个圆柱挖去一个圆锥得到的几何体，，，∴.选B.【考点】三视图，体积.15.三棱锥S-ABC及其三视图中的正视图和侧视图如图所示，则棱SB的长为（）A．B．C．D．【答案】B【解析】过B作BD⊥AC于点D，则BD=2，CD=2，所以BC=,因为SC⊥平面ABC，所以SC⊥BC，所以SB=,故选B.【考点】三视图、直线与平面垂直的性质.16.一个几何体的三视图如图，则该几何体的体积为（）A．B．C．D．【答案】A【解析】由三视图可知，该几何体是由一个半圆柱和一个三棱锥拼接而成，且半圆柱的底面是半径为的半圆，高为，其底面积为，故其体积为，三棱锥的底面是一个直角三角形，三棱锥的高也为，其底面积为，故其体积为，所以该几何体的体积为，故选A.【考点】1.三视图；2.组合体的体积17.右图为某几何体的三视图，则该几何体的体积为 .【答案】【解析】所求几何体为一个底面半径为1，高为1的圆柱与半径为1的四分之一的球的组合体，所以体积为【考点】三视图18.一个空间几何体的三视图如图所示，该几何体的体积为______.【答案】96【解析】几何体为一个三棱柱，底面为一个等腰三角形，底边长为6，底边上高为4，棱柱的高为8.因此所求体积为【考点】三视图19.把边长为1的正方形ABCD沿对角线BD折起，形成三棱锥C－ABD，它的主视图与俯视图如右上图所示，则二面角 C－AB－D的正切值为．【答案】【解析】如图所示,做BD,AB的中点分别为点E,F.则有CE面ABD,由于EF为等腰直角三角形ABD的中位线,故EF AB,则为二面角 C－AB－D的代表角,所以,故填.【考点】二面角三视图20.已知水平放置的△ABC的直观图△A′B′C′(斜二测画法)是边长为a的正三角形，则原△ABC 的面积为()A．a2B．a2C．a2D．a2【答案】D【解析】斜二测画法中原图面积与直观图面积之比为1∶，则易知S＝ ( a)2，∴S＝a2.21.一个空间几何体的三视图如图所示,则该几何体的体积为()A．πcm3B．3πcm3C．πcm3D．πcm3【答案】D【解析】由三视图可知,此几何体为底面半径为1cm、高为3cm的圆柱上部去掉一个半径为1cm的半球,所以其体积为V=3π-π=π(cm 3).22. 右图为一简单组合体，其底面ABCD 为正方形，PD ⊥平面ABCD ，EC ∥PD ，且PD ＝AD ＝2EC ＝2.(1)请画出该几何体的三视图； (2)求四棱锥B-CEPD 的体积．【答案】(1)见解析 (2)2【解析】解：(1)该组合体的三视图如图所示．(2)∵PD ⊥平面ABCD ， PD ⊂平面PDCE ，∴平面PDCE ⊥平面ABCD. ∵四边形ABCD 为正方形，∴BC ⊥CD ，且BC ＝DC ＝AD ＝2. 又∵平面PDCE∩平面ABCD ＝CD ， BC ⊂平面ABCD. ∴BC ⊥平面PDCE.∵PD ⊥平面ABCD ，DC ⊂平面ABCD ， ∴PD ⊥DC.又∵EC ∥PD ，PD ＝2，EC ＝1，∴四边形PDCE 为一个直角梯形，其面积： S 梯形PDCE ＝ (PD ＋EC)·DC ＝×3×2＝3， ∴四棱锥B-CEPD 的体积V B-CEPD ＝S 梯形PDCE ·BC ＝×3×2＝2.23. 某几何体的三视图如图所示，则该几何体的体积为( )．A ．16＋8πB ．8＋8πC ．16＋16πD ．8＋16π【答案】A【解析】将三视图还原成直观图为：上面是一个正四棱柱，下面是半个圆柱体．所以V＝2×2×4＋×22×π×4＝16＋8π.24.某几何体的三视图如图所示，则其体积为________．【答案】【解析】由三视图还原几何体为半个圆锥，高为2，底面半圆的半径r＝1.∴体积V＝×(π×12×2)＝.25.如图所示为一个几何体的直观图、三视图(其中正视图为直角梯形，俯视图为正方形，侧视图为直角三角形)．(1)求四棱锥P-ABCD的体积；(2)若G为BC上的动点，求证：AE⊥PG.【答案】（1）（2）见解析【解析】(1)由几何体的三视图可知，底面ABCD是边长为4的正方形，PA⊥平面ABCD，PA∥EB，且PA＝4 ，BE＝2 ，AB＝4.∴VP-ABCD ＝PA·S四边形ABCD＝×4 ×4×4＝.(2)∵＝，∠EBA＝∠BAP＝90°，∴△EBA∽△BAP，∴∠BEA＝∠PBA.∴∠BEA＋∠BAE＝∠PBA＋∠BAE＝90°，∴PB⊥AE又∵BC⊥平面APEB，∴BC⊥AE.∵BC∩PB＝B，∴AE⊥平面PBC.∵PG⊂平面PBC，∴AE⊥PG.26.如图所示，网格上小正方形的边长为1，粗线画出的是某几何体的三视图，则此几何体的体积为________．【答案】9【解析】由题意知，此几何体是三棱锥，其高h＝3，相应底面面积为S＝×6×3＝9，∴V＝Sh＝×9×3＝9.27.某几何体的三视图如图所示，主视图和侧视图为全等的直角梯形，俯视图为直角三角形.则该几何体的表面积为( )A. B. C. D【答案】B【解析】此几何体直观图如图所示。

2021-2022年高考数学一轮复习 8.1空间几何体的结构、三视图和直观图配套训练理新人教A版基础巩固1.在下面四个命题中,真命题有( )①有两个侧面是矩形的棱柱是直棱柱;②斜三棱柱的侧面一定都不是矩形;③底面为矩形的平行六面体是长方体;④侧面是正方形的正四棱柱是正方体.A.1个B.2个C.3个D.4个【答案】A【解析】由棱柱、直棱柱的概念可得命题④正确.2.如果四棱锥的四条侧棱都相等,就称它为“等腰四棱锥”,四条侧棱称为它的腰,以下四个命题中,假命题是( )A.等腰四棱锥的腰与底面所成的角都相等B.等腰四棱锥的侧面与底面所成的二面角都相等或互补C.等腰四棱锥的底面四边形必存在外接圆D.等腰四棱锥的各顶点必在同一球面上【答案】B【解析】选项B由于底面形状未定,仅依靠等腰不能确定侧面高是否相等.3.如图所示,已知△ABC的水平放置的直观图是等腰Rt△A'B'C',且∠A'=90°,A'B'=,则△ABC的面积是( )A. B.2C.4D.1【答案】B【解析】因为由题意可知∠A'B'C'=45°,A'B'=,从而B'C'=2,所以△ABC为直角三角形,∠B=90°,AB=2A'B'=2,BC=B'C'=2.故S△ABC=×2×2=2.4.下列几何体各自的三视图中,有且仅有两个视图相同的是( )A.①②B.①③C.①④D.②④【答案】D【解析】正方体的三视图均为正方形;圆锥的三视图为两个相同的三角形和带一圆心的圆;三棱台的三视图为两个不同的梯形和两个嵌套的三角形;正四棱锥的三视图为两个相同的三角形和一个正方形.故选D.5.沿一个正方体三个面的对角线截得的几何体如图甲所示,则该几何体的侧视图为( )甲【答案】B【解析】由三视图的相关知识易知应选B.6.棱长为1的正方体ABCD-A1B1C1D1的8个顶点都在球O的表面上,E,F分别是棱AA1,DD1的中点,则直线EF被球O截得的线段长为( )A. B.1C.1+D.【答案】D【解析】由题意知球O半径为,球心O到直线EF的距离为,因此直线EF被球O截得的线段长d=2. 7.一个几何体的三视图如下图所示,其中正视图中△ABC是边长为2的正三角形,俯视图为正六边形,那么该几何体的侧视图的面积为( )A. B. C.1 D.2【答案】A【解析】由三视图知该几何体为正六棱锥,底面边长为1,高为,侧视图为等腰三角形,底边边长为,高为.故所求侧视图的面积为.8.棱长为a的正四面体ABCD的四个顶点均在一个球面上,则此球的半径R=.【答案】a【解析】如图所示,设正四面体ABCD内接于球O,由D点向底面ABC作垂线,垂足为H,连接AH,OA,则可求得,AH=a,DH=a.在Rt△AOH中,可得=R2,解得R=a.9.有一块多边形的菜地,它的水平放置的平面图形的斜二测直观图是直角梯形(如图所示),∠ABC=45°,AB=AD=1,DC⊥BC,则这块菜地的面积为.【答案】2+【解析】在直观图中,过点A作AE⊥BC,垂足为E,则在Rt△ABE中,AB=1,∠ABE=45°,可得BE=.∵四边形AECD为矩形,AD=1,∴EC=AD=1.故BC=BE+EC=+1.由此可还原原图形如图.在原图形中,A'D'=1,A'B'=2,B'C'=+1,且A'D'∥B'C',A'B'⊥B'C',故这块菜地的面积为S=(A'D'+B'C')·A'B'=×2=2+.10.如右图所示的几何体是从一个圆柱中挖去一个以圆柱的上底面为底面,下底面圆心为顶点的圆锥而得到的,现用一个平面去截这个几何体,若这个平面垂直于圆柱底面所在平面,那么所截得的图形可能是下图中的(把可能的图的序号都填上).【答案】①③【解析】截面为轴截面时可得①,不是轴截面时可得③.11.某圆台的一个底面周长是另一个底面周长的3倍,轴截面的面积等于392cm2,母线与轴的夹角为45°,求这个圆台的高、母线长和底面半径.【解】作出圆台的轴截面如图.设圆台的上、下底面半径分别为x cm和3x cm,延长AA1交OO1的延长线于点S.在Rt△SOA中,∠ASO=45°,则∠SAO=45°.于是SO=AO=3x,OO1=2x.又×(6x+2x)×2x=392,解得x=7,所以圆台的高OO1=14cm,母线长l=OO1=14cm,底面半径分别为7cm和21cm.12.在半径为25cm的球内有一个截面,它的面积是49πcm2,求球心到这个截面的距离.【解】设球半径为R,截面圆的半径为r,球心到截面的距离为d,如图.∵S=πr2=49πcm2,∴r=7(cm).因此d==24(cm).故球心到这个截面的距离为24cm.13.如图①,在四棱锥P-ABCD中,底面为正方形,PC与底面ABCD垂直,图②为该四棱锥的正视图和侧视图,它们是腰长为6cm的全等的等腰直角三角形.图①图②(1)根据图②所给的正视图、侧视图,画出相应的俯视图,并求出该俯视图的面积;(2)求PA.【解】(1)该四棱锥的俯视图为内含对角线,边长为6cm的正方形,如图,其面积为36cm2.(2)由侧视图可求得PD==6.由正视图可知AD=6且AD⊥PD.故在Rt△APD中,PA==6(cm).拓展延伸14.从一个底面半径和高均为R的圆柱中挖去一个以圆柱上底面为底,下底面中心为顶点的圆锥,得到如图所示的几何体,如果用一个与圆柱下底面距离等于l并且平行于底面的平面去截它,求所得截面的面积.【解】几何体轴截面如图所示,被平行于下底面的平面所截的圆柱截面半径O1C=R,设圆锥截面半径O1D=x,∵OA=AB=R,∴△OAB为等腰直角三角形.又CD∥OA,∴BC=CD=R-x.又BC=R-l,∴x=l.故所求截面面积为S=πR2-πl2=π(R2-l2).28094 6DBE 涾+23629 5C4D 屍29265 7251 牑=31944 7CC8 糈28987 713B 焻20335 4F6F 佯23460 5BA4 室30689 77E1 矡H,36493 8E8D 躍29434 72FA 狺8。

1 高考数学一轮复习 第八章立体几何8.1空间几何体的结构及其三视图与直观图收尾精炼 理 新人教A版 一、选择题 1．已知一个几何体的三视图如图所示，分析此几何体的组成为( )．

A．上面为棱台，下面为棱柱B．上面为圆台，下面为棱柱 C．上面为圆台，下面为圆柱D．上面为棱台，下面为圆柱 2．已知某一几何体的正视图与侧视图如图所示，则在下列图形中，可以是该几何体的俯视图的图形为( )． 2

A．①②③⑤B．②③④⑤ C．①②④⑤D．①②③④

3．如图，△ABC为正三角形，AA′∥BB′∥CC′，CC′⊥平面ABC且3AA′＝32BB′＝CC′＝AB，则多面体ABC­A′B′C′的正视图(也称主视图)是( )． 3 4．(2012陕西高考)将正方体(如图1所示)截去两个三棱锥，得到图2所示的几何体，则该几何体的左(侧)视图为( )． 4

5．如下图，某几何体的正视图与侧视图都是边长为1的正方形，且体积为12，则该几何体的俯视图可以是( )．

6．一个正方体截去两个角后所得几何体的正视图、侧视图如图所示，则其俯视图为( )． 5 7．如图所示，直观图四边形A′B′C′D′是一个底角为45°，腰和上底均为1的等腰梯形，那么原平面图形的面积是( )． 6

A．22B.22C.2－1 D.2＋2 二、填空题 8．如图，点O为正方体ABCD­A′B′C′D′的中心，点E为面B′BCC′的中心，点F为B′C′的中点，则空间四边形D′OEF在该正方体的各个面上的投影可能是__________(填出所有可能的序号)．

9．已知一个几何体的三视图如图所示，根据图中数据，可得该几何体的表面积为__________． 7

10．有一块多边形的菜地，它的水平放置的平面图形的斜二测直观图是直角梯形(如图所示)，∠ABC＝45°，AB＝AD＝1，DC⊥BC，则这块菜地的面积为__________．

三、解答题 11．已知正三棱锥V­ABC的正视图、侧视图和俯视图如图所示．
