集成电路芯片封装技术培训课程1. 介绍集成电路芯片封装技术是现代电子产品制造过程中必不可少的一环。
芯片封装是将半导体芯片封装在一种外部材料中,以保护芯片并为其提供机械和电气连接。
本文档旨在介绍集成电路芯片封装技术培训课程的内容和目标。
2. 课程目标本课程旨在使学生掌握以下内容:•了解集成电路芯片封装的基本概念和工艺流程。
•理解不同类型的芯片封装及其应用。
•掌握芯片封装的设计和制造流程。
•学习封装材料的选择和应用。
•了解封装工艺中的质量控制和测试方法。
•探索未来集成电路芯片封装技术的发展趋势。
3. 课程大纲3.1 芯片封装概述•集成电路芯片封装的定义和重要性。
•芯片封装的基本概念和分类。
•封装与电路设计的关系。
3.2 芯片封装的工艺流程•模具制备和背胶。
•焊盘制备和焊球粘贴。
•晶片粘贴和固化。
•封装材料填充和密封。
•焊盘球冷焊和热焊接。
•焊接后的清洗和测试。
•封装设计的基本原则。
•封装设计软件的使用。
•BGA、QFP、LGA等封装类型的特点和适用场景。
•PCB设计与芯片封装的协同工作。
3.4 封装材料的选择与应用•封装材料的基本要求。
•封装胶的种类和特点。
•封装材料在封装工艺中的应用。
3.5 芯片封装的质量控制与测试•质量控制的基本概念和方法。
•封装过程中常见的质量问题和解决方法。
•封装产品的测试方法和标准。
•新型芯片封装技术的出现和应用。
•3D封装和系统级封装的发展趋势。
•集成电路芯片封装技术对于电子产品制造的影响。
4. 学习方法本课程采用理论讲解、案例分析和实践操作相结合的方式进行教学。
学生可以通过听课、参与讨论、完成实验项目等形式进行学习。
此外,课程还提供一些参考资料和实践指导,帮助学生深入理解和应用所学知识。
5. 学习评估为了评估学生的学习成果,本课程将进行以下评估方式:•课堂参与和讨论。
•实验项目的完成情况。
•期末考试。
6. 结束语本文档介绍了集成电路芯片封装技术培训课程的内容和目标。
通过学习此课程,学生将能全面了解集成电路芯片封装的基本概念、工艺流程和设计原则。
芯片封装技术培训课件芯片封装技术培训课件芯片封装技术是现代电子行业中不可或缺的一环。
它起到了保护芯片、传导热量、提高电气连接性和机械强度等重要作用。
本文将介绍芯片封装技术的基本原理、封装材料的选择以及未来发展趋势。
一、芯片封装技术的基本原理芯片封装技术是将芯片封装在外壳中,以保护芯片免受外界环境的影响。
它通过将芯片与外界连接,实现芯片与外界设备的通信和互动。
封装过程中,需要将芯片与封装材料进行粘合,并通过焊接等手段实现电气连接。
芯片封装技术的基本原理可以分为以下几个步骤:首先,将芯片放置在封装基板上,并使用导电胶水将芯片固定在基板上。
接下来,通过焊接技术将芯片的引脚与基板上的连接线连接起来,形成电气连接。
最后,使用封装材料将芯片封装在外壳中,以保护芯片免受外界环境的影响。
二、封装材料的选择封装材料的选择对芯片封装技术起着至关重要的作用。
合适的封装材料可以提供良好的机械强度、导热性能和电气连接性,从而保护芯片的正常运行。
在选择封装材料时,需要考虑以下几个因素:首先,材料的导热性能。
芯片在工作过程中会产生大量的热量,如果导热性能不好,会导致芯片温度过高,影响芯片的正常工作。
其次,材料的机械强度。
封装材料需要具备足够的机械强度,以保护芯片不受外力损伤。
最后,材料的电气连接性。
封装材料需要具备良好的导电性能,以实现芯片与外界设备的电气连接。
常见的封装材料包括有机封装材料、无机封装材料和复合封装材料等。
有机封装材料通常具有良好的导热性能和电气连接性,但机械强度较差;无机封装材料具有较好的机械强度和导热性能,但电气连接性较差;复合封装材料则综合了有机和无机封装材料的优点,具有较好的综合性能。
三、芯片封装技术的未来发展趋势随着电子行业的快速发展,芯片封装技术也在不断进步和创新。
未来,芯片封装技术将朝着以下几个方向发展:首先,封装材料的研发将更加注重环保和可持续性。
随着环境保护意识的增强,封装材料的研发将更加注重减少对环境的影响,并提高材料的可持续性。

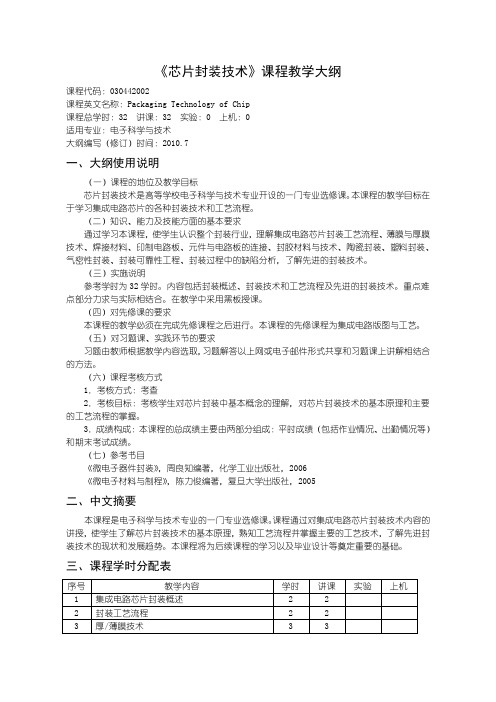

《芯片封装技术》课程教学大纲课程代码:030442002课程英文名称:Packaging Technology of Chip课程总学时:32 讲课:32 实验:0 上机:0适用专业:电子科学与技术大纲编写(修订)时间:2010.7一、大纲使用说明(一)课程的地位及教学目标芯片封装技术是高等学校电子科学与技术专业开设的一门专业选修课。
本课程的教学目标在于学习集成电路芯片的各种封装技术和工艺流程。
(二)知识、能力及技能方面的基本要求通过学习本课程,使学生认识整个封装行业,理解集成电路芯片封装工艺流程、薄膜与厚膜技术、焊接材料、印制电路板、元件与电路板的连接、封胶材料与技术、陶瓷封装、塑料封装、气密性封装、封装可靠性工程、封装过程中的缺陷分析,了解先进的封装技术。
(三)实施说明参考学时为32学时。
内容包括封装概述、封装技术和工艺流程及先进的封装技术。
重点难点部分力求与实际相结合。
在教学中采用黑板授课。
(四)对先修课的要求本课程的教学必须在完成先修课程之后进行。
本课程的先修课程为集成电路版图与工艺。
(五)对习题课、实践环节的要求习题由教师根据教学内容选取,习题解答以上网或电子邮件形式共享和习题课上讲解相结合的方法。
(六)课程考核方式1.考核方式:考查2.考核目标:考核学生对芯片封装中基本概念的理解,对芯片封装技术的基本原理和主要的工艺流程的掌握。
3.成绩构成:本课程的总成绩主要由两部分组成:平时成绩(包括作业情况、出勤情况等)和期末考试成绩。
(七)参考书目《微电子器件封装》,周良知编著,化学工业出版社,2006《微电子材料与制程》,陈力俊编著,复旦大学出版社,2005二、中文摘要本课程是电子科学与技术专业的一门专业选修课。
课程通过对集成电路芯片封装技术内容的讲授,使学生了解芯片封装技术的基本原理,熟知工艺流程并掌握主要的工艺技术,了解先进封装技术的现状和发展趋势。
本课程将为后续课程的学习以及毕业设计等奠定重要的基础。
微电子封装工程一、课程说明课程编号:080902Z10课程名称:微电子封装工程/Microelectronics Packaging Engineering课程类别:专业教育课程学时/学分:40/2.5先修课程:半导体器件物理、微电子制造工艺适用专业:微电子科学与工程教材、教学参考书:[1] Haleh Ardebili,电子封装技术与可靠性,化学工业出版社,2012[2] 微电子封装技术. 中国科学技术出版社,2011[3] 周良知,微电子器件封装. 化学工业出版社,2003二、课程设置的目的意义本课程是一门微电子工程的基础课程,通过教学等环节,使学生掌握微电子工程中的芯片封装基本理论知识,建立微电子封装的基本概念与制造工艺流程,了解封装材料及器件可靠性相关知识,掌握其分析的基本理论方法和实验测试方法。
培养学生灵活运用理论知识解决实际问题的能力,提升学生在微电子技术领域的竞争力。
三、课程的基本要求按照本专业培养方案的培养要求,参照培养方案中课程体系与培养要求的对应关系矩阵。
在知识方面要求②具有较扎实的数学及其他自然科学基础知识;较系统地掌握本专业领域内的技术理论基础知识,主要包括力学、热学、电学、信息技术、机械学、物理、光学、微电子封装、微电子制造技术等基础知识;③具有微电子器件封装设计、封装制造、电子产品可靠性能分析等必要的专业知识,了解本学科前沿及发展趋势。
在能力方面要求②专业基本能力b.电子器件工作原理和性能分析能力,掌握半导体材料及结构中载流子产生、传输、复合特性分析能力;d.热分析计算能力,掌握电子封装器件发热、热传导及热应力引起的失效、寿命分析等能力;③专业核心能力a.掌握电子科学、机械制造、工程力学、材料科学、电子封装基础理论知识和本专业的基本理论知识,具备解决微电子封装工程技术问题的初步技能。
在素质方面要求②有较强的创新意识和良好的身体心理素质;③具备良好的专业品质和与主要面向工作岗位相适应的踏实敬业、吃苦耐劳、团结协作的职业素养。
集成电路芯片封装技术第二版课程设计1. 课程设计背景随着信息技术和电子技术的迅猛发展,集成电路芯片在电子产品中的应用越来越广泛。
而芯片的封装质量直接影响着芯片的可靠性和稳定性,从而影响整个电子产品的质量和性能。
因此,集成电路芯片封装技术成为了电子工程专业必修课程之一。
本次课程设计旨在通过探究集成电路芯片封装技术的实际应用,培养学生分析、解决实际问题的能力,同时提高学生的创造性和设计能力。
2. 课程设计要求本课程设计要求学生将所学的集成电路芯片封装技术应用于实际工程中,完成以下任务:2.1 了解芯片封装技术的基本要求和流程学生应该掌握芯片封装技术的基本概念和分类、封装材料的选择、芯片丝印设计和印刷、焊盘设计和涂焊接剂等基本要求。
同时,了解芯片封装的制作流程和流程控制。
2.2 设计适合自己的芯片封装方案在了解芯片封装技术基本要求的基础上,学生应该结合自己工程实际,设计适合自己的芯片封装方案。
其中,应包括芯片的选型、管脚的设计和焊接方式,封装材料和工艺流程的选择等。
2.3 制作芯片封装实物样品根据自己的设计方案,学生应该制作出实物芯片封装样品,并进行封装质量的检测和分析。
要求样品具有较高的质量和稳定性。
2.4 分析芯片封装质量,并提出改进建议在制作好的芯片封装实物样品基础上,学生应该对芯片封装质量进行实际测试,分析其可能存在的问题和缺陷。
并结合实际,提出改进方案,不断改善芯片封装质量和稳定性。
3. 课程设计时间安排本次课程设计共分为四个阶段,分别为:•阶段一:芯片封装技术基础知识学习,时间为两周;•阶段二:设计适合自己的芯片封装方案,时间为三周;•阶段三:制作芯片封装实物样品,时间为两周;•阶段四:分析芯片封装质量并提出改进建议,时间为两周。
4. 课程设计评价标准本次课程设计的评价标准如下:•对芯片封装技术基础知识掌握程度和理解能力的考察,占比20%;•自主设计芯片封装方案的质量和创造性,占比30%;•芯片封装实物样品的制作和检测,占比30%;•改进方案的合理性和可行性,占比20%。
芯片封装技术教师:钟铁钢教材:李可为.集成电路芯片封装技术(第2版).电子工业出版社.2013第一章绪论一、微电子封装的概念:狭义上是指利用薄膜技术和微细加工技术,将芯片和其他要素在框架或基板上布置、固定、粘贴及连接,引出接线端子并利用可塑性绝缘介质灌封、固定,并构成整体的立方结构的工艺。
广义上包括狭义上的封装和系统封装(又称封装工程)是指将基板、芯片封装整体及分立器件等要素,按电子整机的要求进行连接和装配,实现一定的电气、物理性能,转换成具有整机形式的整机结构或装置。
二、芯片封装涉及到的领域:化学、物理、电气自动化、材料。
三、芯片封装的功能:1.电源分配:传递电能 2.信号分配 3.提供散热途径4.机械支撑5.环境保护四、确定封装要求的影响要素:1.性能 2.产品可靠性 3.外形与结构 4.成本五、微电子封装的技术层次:1.芯片互联级(芯片层次封装):将集成电路芯片与基板或引脚架之间的粘连固定、电路连线与封装保护工艺。
2.多芯片封装:形成“电路卡”工艺。
3.部件及子系统的封装。
4.电子整机系统的构建。
5.第零层次:芯片上集成电路元件之间的连接工艺。
六、封装的分类:1.按封装中组合集成电路芯片的数量分:单芯片封装(SCP)、多芯片封装(MCP)。
2.按密封材料分:金属、陶瓷、高分子聚合物。
3.按器件与电路板的互连方式分:引脚插入型(PTH)、表面贴装型(SMT)。
七、封装形式的发展:发展方向:轻、薄、短、小。
单边引脚引脚间距2.54mm交叉引脚引脚间距1.27mm八、封装材料的性能参数:1.介电常数ε:ε>1为绝缘材料。
2.热膨胀系数CTE:在等压条件下,单位温度变化导致的体积变化。
3.介电强度:试样击穿时,单位厚度上能承受的压力(电压)。
九、微电子封装技术发展的驱动力:1.集成电路的发展对微电子封装材料的推动。
2.电子整机的发展对微电子封装的驱动。
3.市场发展对微电子封装的驱动。
十、微电子技术发展对封装的要求:1.封装尺寸小型化(微型化):采用新的封装形式和材料实现。
集成电路芯片封装技术课程设计一、背景集成电路(Integrated Circuit,简称IC)是计算机、通信、工业自动化等领域必不可少的元器件,是现代信息技术的重要组成部分。
随着科技发展,集成电路的生产工艺也不断更新迭代,从单晶硅制造到现在的混合式封装设计和制造,集成度越来越高,规模也越来越大,研究生产集成电路成为新兴领域。
二、课程设计目的本课程设计的目的是让学生了解现代集成电路封装技术的原理和方法,学习常见的集成电路封装结构和工艺,掌握常见的集成电路封装设计软件使用方法,了解常用的封装设计规范和标准。
通过这些学习,培养学生的集成电路封装设计能力和实践能力,为学生未来从事相关产业提供技术支持。
三、课程设计任务1. 熟悉常用集成电路封装结构•介绍主流封装结构•介绍封装材料选择•介绍封装焊盘设计•介绍封装结构设计2. 掌握基本的集成电路封装工艺•介绍常见集成电路封装工艺流程•介绍集成电路封装中的检测与测试•介绍集成电路封装中的质量保证3. 学习常见集成电路封装设计软件使用方法•介绍封装设计软件的使用环境•介绍封装图形绘制工具•介绍封装元件属性编辑技巧•介绍国际封装设计规范与标准4. 实现一个常见集成电路的封装设计•手工设计一个常见集成电路的封装结构•使用封装设计软件完成该集成电路的封装设计•介绍设计过程中的经验与技巧5. 撰写课程设计报告•回顾全程的课程设计•介绍设计所使用的软件方法•展示实际封装设计效果•总结课程设计中的体会四、学习方法本课程设计需要学生具备基础的电路原理和电子工程的知识,建议学生在完成本课程设计前,先学习并掌握集成电路基础知识。
在课程学习中,可以通过阅读相关资料、观看视频教程、参与课堂讨论等多种方式进行学习。
在完成课程设计时,学生需根据任务要求,一步一步完成相关设计和实验,并逐步总结经验和技巧。
此外,学生还应重视课程设计报告的撰写流程,对所学知识、设计思路、实现效果和心得体会进行详细记录和分析,以便于日后实践工作的参考。
《芯片封装技术》课程教学大纲
课程代码:060342002
课程英文名称:Packaging Technology of Chip
课程总学时:32 讲课:32 实验:0 上机:0
适用专业:电子科学与技术
大纲编写(修订)时间:2017.11
一、大纲使用说明
(一)课程的地位及教学目标
芯片封装技术是高等学校电子科学与技术专业开设的一门专业选修课。
本课程的教学目标在于学习集成电路芯片的各种封装技术和工艺流程。
(二)知识、能力及技能方面的基本要求
通过学习本课程,使学生认识整个封装行业,理解集成电路芯片封装工艺流程、薄膜与厚膜技术、焊接材料、印制电路板、元件与电路板的连接、封胶材料与技术、陶瓷封装、塑料封装、气密性封装、封装可靠性工程、封装过程中的缺陷分析,了解先进的封装技术。
(三)实施说明
参考学时为32学时。
内容包括封装概述、封装技术和工艺流程及先进的封装技术。
重点难点部分力求与实际相结合。
在教学中采用黑板授课。
(四)对先修课的要求
本课程的教学必须在完成先修课程之后进行。
本课程的先修课程为集成电路版图与工艺。
(五)对习题课、实践环节的要求
习题由教师根据教学内容选取,习题解答以上网或电子邮件形式共享和习题课上讲解相结合的方法。
(六)课程考核方式
1.考核方式:考查
2.考核目标:考核学生对芯片封装中基本概念的理解,对芯片封装技术的基本原理和主要的工艺流程的掌握。
3.成绩构成:本课程的总成绩主要由两部分组成:平时成绩(包括作业情况、出勤情况等)和期末考试成绩。
(七)参考书目
《微电子器件封装》,周良知编著,化学工业出版社,2006
《微电子材料与制程》,陈力俊编著,复旦大学出版社,2005
二、中文摘要
本课程是电子科学与技术专业的一门专业选修课。
课程通过对集成电路芯片封装技术内容的讲授,使学生了解芯片封装技术的基本原理,熟知工艺流程并掌握主要的工艺技术,了解先进封装技术的现状和发展趋势。
本课程将为后续课程的学习以及毕业设计等奠定重要的基础。
三、课程学时分配表
四、教学内容及基本要求
第1部分集成电路芯片封装概述
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1) 明确本课程的内容、性质和任务
2) 掌握芯片封装技术的概念
3) 掌握芯片封装所实现的功能
4) 了解国内封装业的发展
重点:
芯片封装技术的概念
习题:
芯片封装的目的等
第2部分封装工艺流程
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1) 掌握芯片封装技术的基本工艺流程
2) 掌握四种芯片贴装方式的适用场合
3) 掌握三种芯片互连技术的应用范围
重点:
芯片封装技术的基本工艺流程
习题:
TAB技术的关键材料等
第3部分厚/薄膜技术
总学时(单位:学时):3 讲课:3 实验:0 上机:0 具体内容:
1) 掌握厚膜技术的工艺流程
2) 掌握薄膜工艺和结构
3)了解薄膜与厚膜之间的区别
4)了解薄膜与厚膜工艺所使用的材料
重点:
薄膜技术与厚膜技术的工艺流程
难点:
厚膜技术工艺
习题:
厚膜导体材料在混合电路中应具备的功能等
第4部分焊接材料
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1) 掌握基本的焊接材料
2)了解焊锡的种类和成分
3)了解助焊剂的概念和成分
重点:
基本的焊接材料
习题:
焊锡的种类和成分等
第5部分印制电路板
总学时(单位:学时):3 讲课:3 实验:0 上机:0 具体内容:
1) 掌握印制电路板的概念和种类
2) 了解印制电路板的制作工艺
重点:
印制电路板的概念和种类
难点:
印制电路板的制作工艺
习题:
软式印制电路板的应用领域等
第6部分元器件与电路板的接合
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1) 掌握元器件与电路板的接合方式
2) 掌握表面贴装技术的优点和使用的焊接方法
3) 了解引脚插入式的焊接方法
重点:
表面贴装技术
习题:
波焊的基本工艺步骤等
第7部分封胶材料与技术
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1) 掌握封胶的材料和方法
2) 了解顺形涂封和封胶涂封的外形
习题:
封胶技术的作用等
第8部分陶瓷封装
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1) 掌握氧化铝陶瓷封装的工艺流程
2) 了解陶瓷封装材料
重点:
氧化铝陶瓷封装的工艺流程
习题:
陶瓷封装的优缺点等
第9部分塑料封装
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1)了解塑料封装的材料
2)掌握塑料封装的工艺
习题:
塑料封装的优缺点等
第10部分气密性封装
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1)掌握气密性封装的概念和目的
2)了解三种主要的气密性封装材料和应用范围
习题:
气密性封装的作用等
第11部分封装可靠性工程
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1)掌握可靠性测试项目
2)了解各种可靠性测试的具体方法
习题:
产品可靠性的盆浴曲线等
第12部分封装过程中的缺陷分析
总学时(单位:学时):2 讲课:2 实验:0 上机:0 具体内容:
1)掌握金线偏移的概念和原因
2)掌握再流焊中常见的焊接缺陷
3)了解缺陷的产生原因和预防对策
重点:
再流焊中常见的焊接缺陷
习题:
翘曲产生机理等
第13部分先进封装技术
总学时(单位:学时):6 讲课:6 实验:0 上机:0 第13.1部分 BGA技术(讲课2学时)
具体内容:
1) 掌握BGA技术的定义和特点
2) 掌握BGA的类型
3) 了解BGA的制作及安装
4)了解BGA检测技术与质量控制
第13.2部分 CSP技术(讲课2学时)
具体内容:
1) 掌握CSP的定义和特点
2) 掌握CSP的结构和分类
3)了解CSP的应用现状与展望
第13.3部分 MCM封装与三维封装技术(讲课2学时)具体内容:
1)掌握MCM封装的定义、优点和分类
2)了解几种不同类型的垂直封装互联
3)了解3D封装技术的优缺点和前景
重点:
MCM封装与三维封装技术
难点:
MCM封装与三维封装技术
习题:
几种封装技术的特点等。
