球墨铸铁管给排水施工方案

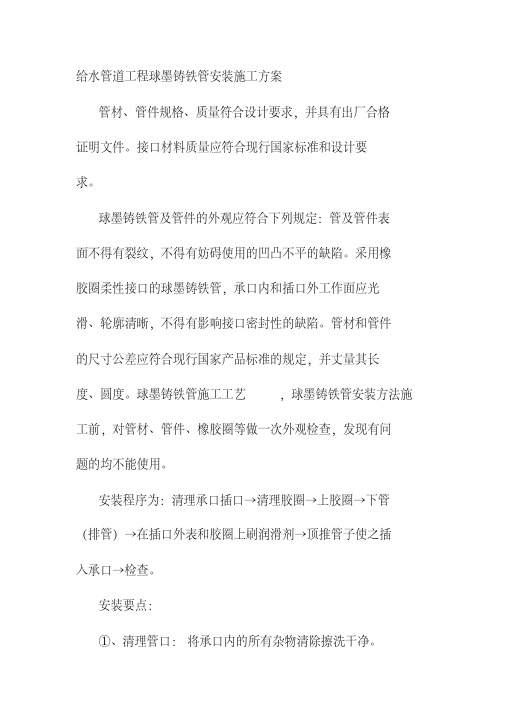

给水管道工程球墨铸铁管安装施工方案管材、管件规格、质量符合设计要求，并具有出厂合格证明文件。

接口材料质量应符合现行国家标准和设计要求。

球墨铸铁管及管件的外观应符合下列规定：管及管件表面不得有裂纹，不得有妨碍使用的凹凸不平的缺陷。

采用橡胶圈柔性接口的球墨铸铁管，承口内和插口外工作面应光滑、轮廓清晰，不得有影响接口密封性的缺陷。

管材和管件的尺寸公差应符合现行国家产品标准的规定，并丈量其长度、圆度。

球墨铸铁管施工工艺，球墨铸铁管安装方法施工前，对管材、管件、橡胶圈等做一次外观检查，发现有问题的均不能使用。

安装程序为：清理承口插口→清理胶圈→上胶圈→下管（排管）→在插口外表和胶圈上刷润滑剂→顶推管子使之插入承口→检查。

安装要点：①、清理管口：将承口内的所有杂物清除擦洗干净。

②、清理胶圈、上胶圈：将胶圈上的粘着物清擦干净，把胶圈弯为“梅花形”或“8”字形装入承口槽内，并用手沿整个胶圈按压一遍，或用橡皮锤砸实，确保胶圈各个部分不翘不扭，均匀地卡在槽内。

③、在插口外表面和胶圈上涂刷润滑剂：将润滑剂均匀地涂刷在承口安装好的胶圈内表面、在插口外表面涂刷润滑剂时要将插口线以外的插口部位全部刷匀。

④、下管：应按下管的要求将管子下到槽底，通常采用人工下管法或机械下管法。

⑤、安装机具设备：将准备好的机具设备安装到位，安装时注意不要将已清理的管子部位再次污染。

⑥、顶推管子使之插入承口：在安装时，为了将插口插入承口内较为省力、顺利。

首先将插口放入承口内且插口压到承口内的胶圈上，接好钢丝绳和倒链，拉紧倒链；直到插口插入承口全部到位，承口与插口之间应留2mm左右的间隙，并保证承口四周外沿至胶圈的距离一致。

安装过程中，定管、动管轴心线要在一条直线上，否则容易将胶圈顶出，影响安装的质量和速度。

管道安装要平，管子之间应成直线，遇有倾斜角时，要小心。

将连接管道的接口对准承口，若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。

橡胶圈润滑油宜用植物油；寒冷的冬季，橡胶圈可用热水预热，以减少硬度，迅速安装。

新郑市第二水厂供水管线铸铁给水管施工方案令狐文艳一、工程概况：本工程为新郑市宜居教育城和华南城专项供水项目DN1000输水管道，从厂区出去后，沿东至郑新快速路，向北穿越南水北调干渠部分，一直到华南城，全长约20km。

沿线划分为十段，每段工程数量大致如下：二、编制依据：1、新郑市第二水厂施工组织设计2、华南城专项供水设计图纸3、《给水排水管道工程施工及验收技术规范》（GB50268-2008）4、《城镇给水排水技术规范》（GB50788-2012）三、施工工艺测量放线----方挖管沟----验槽----管道安装----回填----附属构筑物----试压----冲洗----验收1、测量放线：1.1、管道工程测量的准备工作。

熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。

熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。

根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。

1.2、管道中线定位及高程控制测量。

管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。

根据地物的关系来确定主点的位置，按照设计提供的关系数据，进行管线定位。

如现场无适当控制点可利用，可沿管线近处布设控制导线。

管线定位时，最常采用极坐标法与角度交会法。

其测角精度一般可采用30′，量距精度为1/5000，并应分别计算测设点的点位误差。

管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过±1′。

同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过1/2000，超过时必须予以合理调整。

为了便于管线施工时引测高程及管线纵横断面测量，应沿管线敷设临时水准点。

水准点选在旧建筑墙角、台阶和基岩等处。

如无适当的地物，应提前埋设临时标桩作为水准点。

2、开挖管沟1、开挖管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。

球墨铸铁管道施工方案一、工程概况郑州市马头岗污水处理厂二期工程位于郑州市马头岗污水处理厂东侧、贾鲁河南岸.本工程由郑州市污水净化有限公司兴建，天津市市政工程设计研究院设计,湖北中南市政工程监理有限公司监理，河南工程水文地质勘察院勘察。

本工程共设一个标段,施工范围包括污泥浓缩机房、混合、剩余污泥池、污泥脱水机房、厂区电缆沟、土方平衡、工艺管线、超越管线、污水管线、给水管线、中水管线、污泥管线、空气管线、加氯管线、加药管线等，其中球墨铸铁管道数量详见表1。

表 1 主要工程量表1、依据马头岗污水处理厂二期工程管网招标文件的要求；2、依据马头岗污水处理厂二期工程管网工程的设计图纸；3、《给排水管道工程施工及验收规范》（GB50268-2008)；4、《给排水构筑物施工及验收技术规范》(GB50141—2008)；5、《工程测量规范》（GB50026-93）；6、《水及燃气管道用球墨铸铁管、管件和附件》（GB/T13295—2008）三、主要施工技术方法1、施工工艺流程施工准备→定位放线→管沟开挖→基础施工→管道安装→砌检查井、阀门井→水压试验→管沟回填→管沟压实。

2、施工准备熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。

熟悉现场情况,了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况.根据管道平面图和已有控制点，并结合实际地形,作好实测数据的计算整理,并绘制测量图。

3、定位放线1）组织测量技术人员按建设单位提供的测量控制点进行复测,复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。

2）进行施工放样测量,定出管道中线及检查井位置并定出水准点作为整个工程的控制点。

每次测量均要闭合，严格控制闭合误差。

3）管道放线依据桩号与中心线相对位置距离定位.4、管道进场及堆放1）球墨铸铁管在吊装、运输过程中应小心轻放，保护成品。

管道堆放场地应平整、宽敞，并就开挖的沟槽依次堆放，尽量减少二次搬运.2）球墨铸铁管管道及管件的规格、尺寸公差、性能应符合国家有关标准规定和设计要求，进入施工现场的时由项目部材料人员和施工员检查其外观质量。

供水项目球墨铸铁管施工方案一、引言在供水工程中，球墨铸铁管具有良好的耐腐蚀性、高强度和耐压性能，因此在供水管道的选择和施工中被广泛采用。

本文将针对供水项目中球墨铸铁管的施工方案进行详细介绍，包括施工准备、施工工序、质量控制等方面的内容，以确保施工进度和质量的有效管理。

二、施工前准备1. 材料准备•确保球墨铸铁管、管件和附件符合相关标准要求；•检查管道材料的数量和规格，确保与设计要求一致；•对管道材料进行保护，避免受到污染和损坏。

2. 施工人员培训•对参与施工的人员进行相关技术培训，包括安全操作规程和管道安装要求；•指定负责人员负责施工过程的协调和管理，确保施工顺利进行。

3. 施工方案制定•制定详细的施工方案，包括工程进度计划、施工工序和质量控制计划；•确定施工现场的布置和安全措施，保证施工安全和环境保护。

三、施工工序1. 管道铺设•根据设计要求和施工方案进行地面开挖和管道铺设；•确保管道沟槽的坡度和平整度符合要求，安装支架和固定设备。

2. 管道连接•进行球墨铸铁管和管件的连接，采用焊接、法兰连接等方式；•检查连接部位的密封性和牢固度，确保管道连接质量。

3. 管道保护•对管道进行防腐处理，确保管道的耐腐蚀性；•设置防护层和警示标志，防止管道受到外部损坏。

四、质量控制1. 施工过程监控•对施工过程进行定期检查和监控，及时发现和处理施工中的质量问题；•确保施工人员严格按照施工标准和规范进行操作，提高施工质量。

2. 环境保护•采取有效措施避免环境污染和损害，保护施工现场周边的生态环境；•合理利用资源，减少施工过程中的能源消耗和废弃物排放。

五、总结本文就供水项目中球墨铸铁管的施工方案进行了详细介绍，包括施工前准备、施工工序和质量控制等方面的内容。

通过严格遵守施工规范和标准，合理安排施工流程，可以提高施工质量，确保供水工程的安全运行和可靠性。

希望本文对相关专业人员在球墨铸铁管施工中提供一定的指导和参考。

室外给水_消防球墨铸铁管施工方案一、前期准备工作1.进行场地勘测和规划，确定管道布置位置和线路。

2.确定施工图纸和设计方案等文件。

二、材料采购和验收1.根据设计方案和勘测结果，采购所需的消防球墨铸铁管材料。

2.铸铁管材料应具有合格证书，并通过验收检查。

三、施工准备1.统一组织施工人员，进行安全培训并提供必要的施工防护装备。

2.成立施工组织机构，明确施工任务和责任。

3.准备施工设备，包括挖掘机、起重机等。

四、施工流程1.开挖沟槽a.根据设计要求和线路布置，在地面进行挖掘，确保沟槽宽度符合规定。

b.挖掘深度要考虑到地面情况和保护层的要求。

2.安装管道a.在沟槽内进行铺设消防球墨铸铁管，根据设计要求进行连接。

b.管道连接处应保持严密，并使用适当的密封材料进行封闭。

3.连接管件a.根据设计图纸上的标示，选择适当的消防球墨铸铁管道连接件。

b.通过焊接、橡胶垫圈等方式进行管件的连接。

4.安装阀门和消防设备a.根据设计要求，在适当位置安装阀门和消防设备。

b.保证阀门和消防设备的连接严密，并进行功能检测。

5.进行试压和清洗a.在完全安装好管道后，进行试压，确保管道的密封性和承压能力。

b.在试压合格后，进行清洗，去除管道内部的杂质和污物。

6.进行防腐防护a.对安装好的消防球墨铸铁管进行防腐处理，以延长其使用寿命。

b.根据设计要求，选择合适的防腐涂料或包覆材料进行涂抹或包覆。

7.施工记录和验收a.在施工过程中，记录施工情况和进展。

b.完成施工后，进行管道验收，并填写相关验收报告。

五、安全措施1.安装好必要的安全设施和警示标志，确保施工现场安全。

2.施工人员需佩戴必要的安全防护装备，并遵守相关安全操作规范。

3.所有施工人员必须接受安全培训，并具备相应的操作证书。

六、质量控制1.进行严格的材料验收，确保使用的消防球墨铸铁管材料符合标准。

2.施工过程中进行质量检查，确保连接部位严密，无渗漏现象。

3.在施工完成后，进行必要的试压和清洗，确保管道的正常运行。

中牟汽车产业集聚区文澜街、轩畅街、轩通街、渠南路道路工程轩畅街球墨铸铁给水管专项施工方案编制：审核：审定：2017年9月1日目录一、编制依据 (1)二、工程概况 (1)三、工期要求 (1)五、施工工艺 (2)5.1、管道工程施工测量 (2)5.2、管道运输及堆放 (3)5.3、球墨铸铁管安装(胶圈接口)的工艺流程 (3)六、安全施工保障措施 (11)6.1、组织保证 (11)6.2、技术保证 (12)七、文明施工措施 (13)八、绿色施工措施 (14)8.1、总则 (14)8.2、绿色施工总体框架 (14)九、特殊季节的施工安排 (14)十、沟槽开挖的应急措施 (15)10.1、质量事故应急预案 (15)10.2、安全事故应急预案 (16)10.3、安全事故应急救援总原则 (17)十一、注意事项 (18)承插式球墨铸铁给水管安装专项施工方案一、编制依据✧《城市给水工程规划规范》（GB 50282-2016）✧《城市工程管线综合规划规范》（GB 50289-2016）✧《室外给水设计规范》（GB 50013-2006）✧《城镇给水排水技术规范》 (GB 50788-2012)✧《给水排水工程管道结构设计规范》（GB 50332-2002）✧《给水排水工程构筑物结构设计规范》（GB 50069-2016）✧《市政给水管道工程及附属设施》（07MS101）✧《给水排水管道工程施工及验收规范》（GB 50268-2008）✧《消防给水及消火栓系统技术规范》（GB 50974-2014）✧《室外消火栓及消防水鹤安装》（图集13S201）✧《柔性接口给水管道支墩》（图集10S505）✧《球墨铸铁单层井盖及踏步施工图》（图集14S501-1）✧《轩畅街道路管线综合规划》（航海路东延——郑民高速辅道）✧《轩畅街给水工程施工图设计》二、工程概况轩畅街（万洪公路～航海路东延）规划为城市支路，红线宽25m，道路设计长度877.965m，实施范围为XCJK0+038.498～XCJK0+857.964，实施长度819.466m。

球墨铸铁管施工方案1. 引言球墨铸铁管是一种广泛应用于城市供水、排水、天然气输送等领域的管道材料。

本文档旨在提供一份球墨铸铁管的施工方案，以确保施工的安全、高效和质量。

2. 施工准备在开始球墨铸铁管的施工前，需要进行以下准备工作：2.1 设计和布局根据设计图纸和施工要求，确定球墨铸铁管的路线、接口位置和施工站点。

在施工前，需与工程设计人员和监理人员进行沟通，确保设计意图的正确理解和一致。

2.2 材料及设备准备准备所需的球墨铸铁管、管件、密封材料、施工设备等。

材料的采购应根据工程量进行合理计算，并检查材料的质量和数量是否符合要求。

2.3 施工人员培训培训施工人员关于球墨铸铁管施工的基本知识和操作技能，包括安全操作规程、施工流程、质量要求等。

确保施工人员具备相关知识和技能，能够正确、有效地进行施工。

3. 施工流程球墨铸铁管的施工主要包括以下步骤：3.1 打桩和基础施工按照设计要求，在施工地点进行打桩和基础的施工工作。

确保施工地基坚实可靠，并满足管道的承载要求。

3.2 条件检查在进行球墨铸铁管施工前，需要对施工条件进行检查，包括施工场地、土质和地下障碍物等。

确保施工条件符合要求，并采取相应的措施解决问题。

3.3 管道安装根据施工图纸和设计要求，在施工现场进行球墨铸铁管的安装。

安装时应注意以下事项：•管道的支撑：设置合理的支架和支撑，确保管道的稳定和垂直度。

•管道连接：采用适当的管件和连接方式，保证管道的紧密连接和无泄漏。

•管道布局：根据设计图纸，合理布置球墨铸铁管，确保管道的路径、高度等满足要求。

3.4 管道连接和接口处理球墨铸铁管的连接和接口处理是施工过程中的关键步骤。

应注意以下事项：•管道连接：根据管道直径、压力等要求，选择适当的连接方式，如法兰连接、橡胶密封环连接等。

连接时应确保连接面的平整、清洁，使用正确的连接工艺和工具。

•接口处理：对管道的接口进行密封处理，使用合适的密封材料和施工工艺，确保接口的牢固和防渗性能。

区域供水球墨铸铁管施工方案区域供水是城市建设中的重要环节，供水管道的施工方案对于保障城市居民的正常用水具有重要意义。

本文将以球墨铸铁管作为施工材料，详细介绍区域供水球墨铸铁管的施工方案。

一、施工前准备工作1.方案制定：根据工程需求和实际情况，制定施工方案，明确施工目标和步骤。

2.材料准备：按照设计要求，采购所需的球墨铸铁管、管件和施工辅材。

3.设备准备：准备好施工所需的各种施工机械和设备，如挖掘机、起重机、压力测试仪等。

4.人员组织：安排专业施工队伍，由工程经理统一指挥，确保施工有序进行。

二、施工步骤1.场地布置：根据设计要求，在施工现场进行标示，确保施工范围明确。

为大型设备留出足够的工作空间。

2.挖掘开挖：根据设计要求，在供水管线的敷设路径上进行挖掘开挖工作，并保持开挖的斜度和坡度符合要求。

3.管道敷设：在挖掘好的沟槽内，逐段敷设球墨铸铁管。

由于球墨铸铁管具有较高的强度和良好的耐腐蚀性，能够适应各种地质环境，保证了供水管道的安全可靠。

4.管道连接：使用球墨铸铁管专用的管件进行管道连接，确保连接紧密，并采用焊接、螺栓连接等方式进行固定。

5.管道压力测试：施工完成后，使用压力测试仪对供水管道进行压力测试，确保管道密封性良好，并达到设计要求。

6.管道回填：经过压力测试合格后，进行管道回填工作，使用经过筛选的合格填充土进行回填，并进行逐层夯实，确保管道的稳固性和安全性。

7.管道保护：对敷设好的供水管道进行保护，设置防腐层和防腐涂料，防止管道的腐蚀和损坏。

三、施工注意事项1.施工现场安全：在施工过程中，保持施工现场的整洁，设置警示标志，设置安全管控措施，确保施工人员的安全。

2.施工质量：严格按照设计要求进行施工，保证施工质量，确保供水管道的正常运行和安全可靠。

3.施工进度：合理安排施工队伍和施工设备，确保施工进度。

4.环境保护：在施工过程中，做好环境保护工作，妥善处理施工废弃物，保护周边环境的卫生和安全。

球墨铸铁给水管道施工方案1改概述随着城市建设的不断向前推进，给水管道的建设变得越来越重要。

在给水管道建设中，球墨铸铁管因其优异的性能和可靠性而备受青睐。

本文提出了一种改进的施工方案，旨在提高球墨铸铁给水管道的工程施工效率和质量，以满足日益增长的城市水务需求。

施工前准备在开始施工之前，首先需要对工地进行细致的勘测和规划，确保施工过程中不会对周边环境造成损害。

同时，需要准备好必要的施工设备和材料，包括球墨铸铁管、管件、管道连接工具等。

施工步骤1.凿开土方：根据设计要求，在地面上开挖出一条适当深度和宽度的沟槽，以容纳球墨铸铁管道的铺设。

2.清理沟槽：清除沟槽中的杂物和泥土，确保管道铺设时底部平整，无污物。

3.安装支架：在沟槽底部安装合适的支架，以支撑管道，并保持管道的正确坡度。

4.铺设管道：将球墨铸铁管沿着沟槽逐段铺设，注意管道的连接方式和密封性。

5.连接管件：根据设计要求，在需要转角或分支的地方连接管件，确保连接牢固。

6.施工检查：在完成全部管道铺设后，进行施工检查，检查管道是否符合设计要求，是否有漏水等问题。

7.填平土方：在确认无问题后，将沟槽填平，恢复地面平整状态。

施工质量控制1.材料质量控制：对球墨铸铁管和相关材料进行质量监控，确保材料符合国家标准。

2.工艺监督：严格按照施工工艺要求进行施工，确保操作规范和工艺合理。

3.现场检查：定期进行现场检查，及时发现和解决施工中存在的问题，保证施工质量。

4.验收记录：对每一道工序和关键节点进行验收记录，形成完整的施工记录。

施工后收尾在完成施工之后，需要进行相关的收尾工作，包括清理施工现场、做好档案归档和报批等工作，确保施工工程圆满完成。

结语本文介绍了一种球墨铸铁给水管道的改进施工方案，旨在提高施工效率和质量。

通过严格的施工前准备、施工步骤、质量控制和施工后收尾工作，可以更好地保障球墨铸铁给水管道施工工程的顺利进行和质量可控。

希望此方案能为相关工程项目提供参考和借鉴，推动城市给水管道建设的不断完善和提升。

球墨铸铁给水管专项施工方案一、施工前准备工作1.监测和定位：根据设计图纸确定球墨铸铁给水管的布置位置，并进行一次详细的现场勘测，确保施工的准确度和质量。

2.材料准备：准备所需的球墨铸铁给水管和配件，并按照设计要求进行验收。

3.人员组织：合理组织施工人员，确保施工人员具备相应的资质和经验，并分工合理，协同作业，提高施工效率。

4.设备准备：准备所需的施工设备，包括起重机械、堆高机、切割机、焊接机等，确保施工设备的完好性和操作性。

二、施工过程1.管线敷设：按照设计要求，将球墨铸铁给水管逐段敷设在地下管沟中，保证管线的平整度和纵向坡度，并通过垫砂石、加固件等措施，保护管线不受外力破坏。

2.管线连接：采用法兰连接、橡胶密封环连接等方式，将管线连接成系统，并进行连接的检测和调整，确保连接的密封性和稳固性。

3.管道焊接：根据设计要求，对需要焊接的管段进行切割和加工，并进行焊接作业，确保焊缝的牢固性和密封性，并进行焊缝的检测和验收。

4.管道涂防腐：对已焊接完成的管道进行防腐涂料涂刷，确保管道的防腐性能，延长管道的使用寿命。

5.系统试验：将施工完成的球墨铸铁给水管系统进行系统试验，包括试压和泄漏测试，确保系统的安全性和完整性。

三、施工质量控制1.施工过程中，严格按照相关施工规范和技术要求进行施工，确保施工的合理性和准确性。

2.进行施工实测和现场检查，对施工的每个环节进行质量检验，保证施工质量符合规范和要求。

3.对施工中出现的不符合规定的问题进行及时整改，并记录整改过程和结果，保证施工的整体质量。

4.建立施工档案，记录施工过程，包括材料验收记录、施工节点检验记录、试验结果记录等，为施工质量的评估提供依据。

四、施工安全措施1.遵循相关安全规范和操作规程，确保施工过程中的安全性。

2.确保施工现场的良好环境和通风条件，保障施工人员的身体健康。

3.使用合格的施工设备和工具，定期检验和维护，防止设备故障引发安全事故。

4.严禁在施工区域内吸烟、使用明火，并采取相应的防火措施，确保施工场所的安全。
