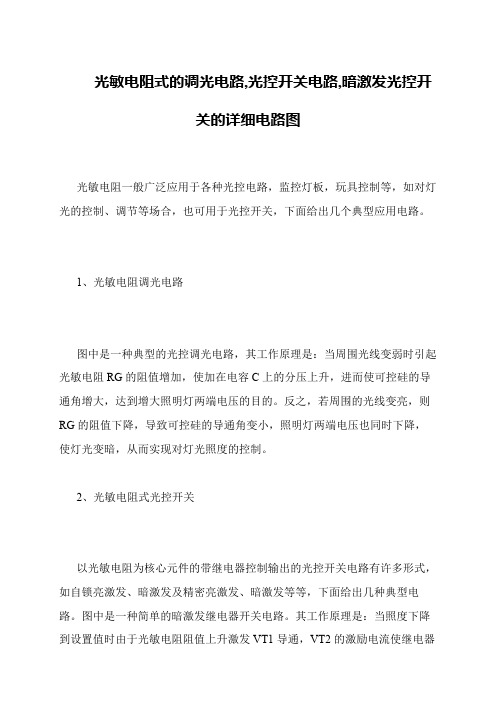

光敏电阻式的调光电路,光控开关电路,暗激发光控开
关的详细电路图
光敏电阻一般广泛应用于各种光控电路，监控灯板，玩具控制等，如对灯光的控制、调节等场合，也可用于光控开关，下面给出几个典型应用电路。
1、光敏电阻调光电路
图中是一种典型的光控调光电路，其工作原理是：当周围光线变弱时引起光敏电阻RG的阻值增加，使加在电容C上的分压上升，进而使可控硅的导通角增大，达到增大照明灯两端电压的目的。
反之，若周围的光线变亮，则RG的阻值下降，导致可控硅的导通角变小，照明灯两端电压也同时下降，使灯光变暗，从而实现对灯光照度的控制。
2、光敏电阻式光控开关
以光敏电阻为核心元件的带继电器控制输出的光控开关电路有许多形式，如自锁亮激发、暗激发及精密亮激发、暗激发等等，下面给出几种典型电路。
图中是一种简单的暗激发继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升激发VT1导通，VT2的激励电流使继电器。
摘要声控开关，全称是声控延时开关，是一种内无接触点，在特定环境光线下采用声响效果激发拾音器进行声电转换来控制用电器的开启，并经过延时后能自动断开电源的节能电子开关。
生活中，好多地方都使用声控灯照明，声光双控延时照明灯白天自动关闭，夜间有人走动时，其脚步声或谈话声可使电灯自动点亮，声音过后30s电灯又会自动熄灭。
这种延时照明控制开关能有效地消除长明灯、节约电能；声控开关，即采用模电数电混合集成电路，进行逻辑运算，控制电路中电流。
其中重要部件光控电子开关，它的“开”和“关”是通过可控硅的通断来实现，而可控硅的通断又受自然光的亮度（或人为亮度）控制，故声控灯又名为声光控灯。
该装置适合广泛用于楼梯、走廊、路灯和厕所等场所的照明，起到日熄夜亮的控制作用，以节约用电。
目录一、设计目的： (4)二、设计要求： (4)三、设计过程 (4)四、电路图 (8)五、设计总结 (9)六、参考文献 (9)一、设计目的：掌握光敏传感器及其电路应用原理二、设计要求：（1）了解声光控延时开关电路的组成及工作原理。
（2）熟悉驻极体话筒和光敏电阻器的特性。
（3）学习声光控延时开关电路设计。
（4）光线暗时，声音触发开关接通灯亮，延时一定时间（30秒左右）后自动熄灭三、设计过程1.设计任务分析声光控开关电路应由电源电路、声控电路、光控电路、延时电子开关电路四大部分组成。
如图所示：电源电路 电源电路它是给电路提供能源的设备，其作用是给电路提供电源，使电路能正常的工作。
常用的电路有：半波整流、全波整流、桥式整流、而常用的电源电路使用的是桥式整流电路为主要电源电路部分。
声控电路声控电路它是用声音控制电路的设备，其作用是把送入的声波转换为电信号，从而用这种信号去控制所需要的电器设备。
常用的电路有：小信号放大电路、声波控制电路等。
而常用的声控电路使用的是声波控制电路为主要的声控电路部分。
光控电路光控电路它是用外来的光源来控制电路的设备。
其作用是把外来送入的光源转换电信号，从而用这种信号去控制所需要的电器设备。
光控开关的原理及应用1. 引言光控开关是一种利用光敏电阻器件（光敏电阻）作为感光元件的开关装置，通过光照强度的变化来控制电路的开关状态。
它在很多领域中得到了广泛的应用，如照明系统、安防系统、自动化控制系统等。
本文将介绍光控开关的原理及其应用。
2. 光控开关的原理光控开关的工作原理是基于光敏电阻的光电效应。
光敏电阻是一种能够根据光照强度的变化而改变电阻值的电阻器件。
当光照强度增大时，光敏电阻的电阻值减小；当光照强度减小时，光敏电阻的电阻值增大。
光控开关通常由一个光敏电阻和一个开关电路组成。
开关电路可以是一个简单的单极开关，也可以是一个复杂的逻辑电路。
当光照强度超过一定阈值时，光敏电阻的电阻值变化导致开关电路闭合，使得电路通电；当光照强度低于阈值时，光敏电阻的电阻值变化导致开关电路断开，使得电路断电。
3. 光控开关的应用光控开关在很多领域中都有广泛的应用，下面列举了一些典型的应用场景。
3.1 照明系统光控开关在照明系统中起到了重要的作用。
通过光敏电阻感知周围环境的光照强度，并根据预设的阈值控制照明灯具的开关状态。
当环境光照足够亮时，光控开关关闭照明灯具，节约能源；当环境光照不足时，光控开关打开照明灯具，保证室内照明。
3.2 安防系统光控开关在安防系统中也有广泛的应用。
通过安装在门窗、墙壁等位置的光控开关，可以感知到窗户是否被打开或破坏。
当光控开关检测到光照强度波动时，可以启动安防系统，如触发报警、发送警报信息等。
3.3 自动化控制系统在自动化控制系统中，光控开关可以用于感知环境光照强度，从而实现自动化的控制。
例如，将光控开关与窗帘控制系统相结合，根据环境光照强度自动调整窗帘的开合程度，达到室内光照的合理分配。
4. 光控开关的优势光控开关相比传统的开关装置具有一些明显的优势，下面列举了几点：•节能：光控开关可以根据环境光照的变化来控制电路的开关状态，从而节约能源。
•自动化：光控开关可以实现自动化的控制，减少人工干预，提高系统的智能化。
红外线光控开关电路图及工作原理特点该装置采用锁相环单音检测电路ＬＭ５６７构成自发射自接收的闭环控制形式。
就是说，把ＬＭ５６７产生的方波电信号调制在红外线光信号上并发射出去，红外线光敏二极管接收该信号，并把其变为电信号，经放大，又被该ＬＭ５６７自身检测.这样，ＬＭ５６７自身的振荡频率与要接收的信号频率永远相同，即使由于某种原因使ＬＭ５６７的振荡频率发生了变化.在一定的频带宽度内，由于ＬＭ５６７只对与自身振荡频率非常接近的信号产生响应，而对其他频率的干扰信号不响应,所以，该装置具有可靠性高、抗干扰性强、安装调试简单的特点。
该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。
工作原理电路原理图见图１。
红外线光敏二极管ＰＨ检测到由红外线发射二极管ＬＥ发出的红外线光信号,并将其转换成电信号。
该信号经由ＩＣ１Ａ构成有源高通滤波器,滤除外界低频干扰信号；再经ＩＣ１Ｂ、ＩＣ１Ｃ两级固定增益放大器的放大、以及ＩＣ１Ｄ可调增益限幅放大器的放大，进入锁相环单音检测电路ＩＣ２的第③脚。
ＩＣ２检测到与自身振荡频率相同的信号后，其第⑧脚输出低电平，使继电器ＤＬ吸合，触点Ｓ１、Ｓ２接通，控制其他设备。
ＩＣ２第⑧脚的最大吸入电流为１００ｍＡ.ＩＣ２第⑤脚输出的方波信号，经Ｃ８、Ｒ１６组成的微分电路和Ｎ１、Ｎ２驱动电路，使红外线发射二极管发出该频率调制的红外线光信号。
微分电路使正方波信号变为低占空比的方波信号。
用低占空比方波调制红外线发射管，可提高红外线发射管的工作效率,即其峰值电流很大，而平均工作电流却很小。
这样,有利于红外线光敏二极管的接收。
电阻Ｒ１２、Ｒ１３和电解电容Ｅ３是集成电路ＩＣ１的中点电位偏置电路，使ＩＣ１工作于单电源方式。
该装置有两种工作方式。
一种是：红外线发射二极管和红外线光敏二极管都在同一侧，构成反射检测方式，见图２。
另一种是:红外线发射二极管在一侧，而红外线光敏二极管在另一侧，构成对射式检测方式，见图３.一般情况下,反射式控制距离可达两米，对射式控制距离可达五米.控制距离的远近可由调节电位器Ｗ来控制,Ｗ的阻值越大,ＩＣ１Ｄ放大器的增益越大，控制距离越远.反之，控制距离越近.如果给红外线发射二极管或光敏二极管一方加上光学透镜,可增加控制距离；给双方都加上光学透镜，更可增加控制距离。
一、实验目的1. 了解光敏传感器的工作原理及其在智能控制系统中的应用。
2. 掌握智能光控电路的设计与搭建方法。
3. 熟悉光控电路的调试与性能测试。
二、实验原理智能光控电路利用光敏传感器检测环境光线强度，根据设定的阈值自动控制电路的通断，从而实现对灯光的自动控制。
实验中采用光敏电阻作为光敏传感器，其电阻值随光照强度变化而变化。
当环境光线较弱时，光敏电阻阻值增大，电路导通，灯光开启；当环境光线较强时，光敏电阻阻值减小，电路截止，灯光关闭。
三、实验器材1. 光敏电阻2. 三极管3. 电阻4. 电容5. 继电器6. 电池7. 电源插座8. 电流表9. 电压表10. 万用表11. 拆焊工具12. 线路板13. 连接线四、实验步骤1. 搭建光控电路：（1）将光敏电阻与三极管连接，形成光控开关电路；（2）将三极管与继电器连接，实现灯光的自动控制；（3）将电路连接到电池和电源插座，确保电路正常工作。
2. 调试光控电路：（1）使用万用表测量光敏电阻在不同光照强度下的阻值；（2）根据光敏电阻的阻值变化，调整电路参数，使电路在设定的阈值下实现灯光的自动控制；（3）观察灯光在不同光照强度下的变化，确保光控电路工作正常。
3. 性能测试：（1）使用电流表和电压表测量电路在不同光照强度下的电流和电压；（2）根据测试结果，分析光控电路的性能，评估电路的稳定性和可靠性；（3）对比不同光敏电阻、电阻、电容等元器件对电路性能的影响。
五、实验结果与分析1. 光控电路搭建成功：实验中成功搭建了智能光控电路，实现了灯光的自动控制。
2. 光控电路性能稳定：通过调整电路参数，使光控电路在设定的阈值下稳定工作，灯光能根据环境光线强度自动开启和关闭。
3. 光敏电阻对电路性能影响显著：实验结果表明，光敏电阻的阻值变化对电路性能影响较大，选择合适的光敏电阻对电路的稳定性和可靠性至关重要。
六、实验心得1. 智能光控电路在日常生活中具有广泛的应用前景，如自动控制照明、报警系统等。
光控感应开关原理
光控感应开关是一种利用光敏元件测量周围光强度的设备。
其工作原理基于光敏元件的光电效应，当光照射到光敏元件上时，光敏元件会产生电流或电压信号。
通过测量这一信号的大小，可以判断光强度的变化。
光控感应开关通常包括一个光敏元件和一个控制电路。
光敏元件可以是光敏电阻、光敏二极管、光敏三极管等，它们对光的敏感程度不同。
控制电路负责对光敏元件输出的电流或电压信号进行处理和判断。
在光强度较弱的环境中，控制电路会将光敏元件输出的信号放大，以便更准确地检测光强度的变化。
当光强度超过一定阈值时，控制电路会触发开关动作，改变相应的电路状态。
光控感应开关广泛应用于照明系统、安防系统等领域。
在照明系统中，光控感应开关可以根据光强度的变化自动调节灯光的亮度，从而实现节能和舒适的照明环境。
在安防系统中，光控感应开关可以监测周围光强度的变化，当光强度突然增强时，可以触发警报或其他安全措施。
总的来说，光控感应开关利用光敏元件对光的感应作用，通过控制电路判断光强度的变化并采取相应的措施，实现自动控制或报警功能，从而提高照明系统的智能化和安全性能。
延时声光控节电开关电路图此开关白天控制灯不亮，晚上有声音自动点亮，延时一段时间自动关断。
将它安装在过道、厕所走廊等需要自动照明的地方，不仅方便实用，又有显著的节能效果。
工作原理：电路如下图，220V市电通过灯丝、D3-D7、降压整流后，经过 R7 限流、D2、C3 稳压滤波为电路提供稳定的工作电压。
R4、RG 组成分压电路，白天由于光照 RG 阻值变小，YFA 1 脚电位被拉低，由与非门的逻辑关系可知此时YFA 3 脚输出为高电平，经过 YF2 反相变为低电平，D1 截止后级电路不动作。
晚上光线暗 RG 阻值变大，YFA 1 脚电位升高，如果此时有声音被 MIC 接收，经 C1耦合 T1 放大，在 R3 上形成音频电压，此电压如高于 1/2 电源电压，则 YF1 3 脚输出低电平，经YFB反相，4 脚输出的高电平经 D1 向 C2 瞬间充电，使 YFC 输入端接近电源电压，10 脚输出低电平，由YFD 反相缓冲后经 R6 触发可控硅导通，电灯正常点亮。
（此时则由 C3 向电路供电）如此后无声被MIC接收，则 YFA 输出恢复为高电平，C2 通过 R5 缓慢放电，当 C2 电压下降到低于 1/2 电源电压时（按图中参数约一分钟）YFC 反转、 YFD 反转，可控硅（SCR）截止电灯关闭，等待下次触发。
元件选择：MIC 用驻极体话筒， RG 用一般光敏电阻即可，YFA-YFD 用一片低工耗COMS四与非门电路 TC4011，T1用9014低频管，放大倍数越大灵敏度越高，D1用IN4148，D2是7.5v的稳压管，C2、C3用电解电容、SCR可选用 MCR100-6 1A的单向可控硅，电阻均为 1/8w 炭膜电阻，阻值按图。
D4-D7用IN4007，反向漏电必须小。
电灯的功率不能超过60W。
/简易触摸延时开关河北刘峰周炳竣本文介绍一款廉价易制的触摸延时开关，以数字集成电路四2输入与非门CD4011为核心，再加上十来个外围元器件组成，电路结构简洁，工作稳定可靠，使用适用于楼道、厕所等地方的照明控制，既避免了常用机械开关噪声大易磨损的弊端，又能延时一定时间后自动关闭电灯，节省电能。
课题六声光控电灯开关电路一、目的熟悉声控开关电路的工作原理，掌握声控开关电路的结构及电子元器件的组成，要求；设计电路图并在面包板上布线、安装元器件，通电后声控开关电路能正常地工作。
二、电路制作内容1）绘制原理图2）设计电路图3）按照电路图在面包板上安装元器件和布线4）通电后声控开关电路能正常的工作三、实习器材、工具、仪表面包板一块数字集成电路CD4011 一块单向可控硅100—6 一只三极管9014 一只驻极体话筒一只光敏电阻625A 一只二极管1N4007 五只电阻器10K 一只47K 两只120K 一只470K 一只1M 一只2.2M 一只5.1M 一只电容器0.1uF 一只10UF 两只电灯泡220V、40W 一只指针式万用表一块电烙铁一把尖嘴钳一只剪线钳一只四、声控开关原理图五、声控开关电路图六、电路制作步骤1）绘好面包板模型图2）绘好电路图3）按照电路图在面包板上先安装跳线、后安装元器件。
4）检查、改正错误5）通电调试、使电路正常工作6）电路板上为220伏、需注意安全防止触电七、故障检修1) 灯泡常亮不熄；一般为某只整流二极管击穿损坏，可控硅击穿短路2）灯泡不亮；灯泡损坏，a、声控部分故障，如；话筒、三极管、电阻、电容开路，B、控制部分故障，如；集成电路、可控硅、电阻、电容等开路或损坏3）出现故障时，需用万用表进行检测，找出故障原因再进行检修八、练习题1）声控开关电路共有多少只元器件组成？2）CD4011是什么类型的集成电路？3）灯泡亮的时间长短是由哪些元器件的参数决定？4）整流二极管有一只击穿将会出现什么现象？5）整流二极管的反向击穿电压应大于多少伏，二极管才能安全工作？6）灯泡与开关电路的连接是串联还是并联？九、评分标准序号项目配分1 练习题102 电路图203 元器件安装204 电路正常工作405 安全操作10十、扣分标准1）一项不符全扣2）电路绘错每处3分3）电路元件接错每处4分4）元件、跳线交叉每处3分。
声光控开关技术标准（doc3页）声光控开关技术标准一、范围本标准适用于本公司生产的声光控延时开关。
二、基本参数a、额定电压：220V～b、额定负载: 100W（白炽灯）三、技术要求3.1 一般要求声光控延时开关应符合本标准要求，并按批准后的图样和技术文件制造。
3.2 标志必须具有下列基本标志a、火线输入端（Ｌ）、零线输入端（N）、火线输出端（LOAD、A或～）；b、额定功率（W）、额定电压（V）、电流性质符号（～）；c、公司的“品牌”标志及产品型号。
3.3 外观要求开关的外观质量应符合如下要求a、塑料零件表面应具有良好的外观，不应有气泡、裂纹、肿胀；无明显的擦伤、毛刺、变形、凹陷杂色点等缺陷；b、导电零件的表面应光滑、无毛刺和腐蚀痕迹；c、螺钉连接、铜柱铆接处均不得有松动或自动脱落现象；d、产品上的标志应经久耐用、清晰可辨。
产品通过观察并且进行如下试验加以检查：用浸透水的布片擦15s，再以浸透汽油的布片擦15s后，标志应仍清晰可辨。
3.4 防触电保护产品按规定安装接线后，带电零件应不易触及。
并应通过防触电性能试验试验要求。
3.5 端子a、接线能力能连接一根截面积为1.0~ 4.0mm2导线，接线端子应能夹紧导线且不得损伤导线；b、应使用螺纹夹紧型端子（端子应是铜或铜合金制成）。
3.6 耐老化及防潮应有足够的耐老化、防潮性能。
a、开关上所使用塑胶件应满足《电器附件耐老化和防潮试验》规定的有关要求。
b、开关必须经受在正常使用中可能出现的潮湿条件，按《电器附件耐老化和防潮试验》中防潮试验条文规定对开关进行试验。
3.7 功能性要求在环境噪声小于60dB的环境下做功能测试。
将声光控延时开关放在测试机上,接通测试机电源开关，电源指示灯应亮起。
当光照度小于0.3LUX时人在距离测试产品正前方3米处来回走动发出大于65dB的声音,（声光控延时开关产品处测量值）测试机的灯泡应发亮，经60～90秒后灯泡自动熄灭。
当光照度大于5LUX时，人在距离测试产品正前方3米处来回走动发出大于65dB的声音，灯泡不应发亮。
《物理实验Ⅰ课程设计》 题 目: 光控电路开关的设计与制作 学 院（系）: 理学院 专 业: 光信息科学与技术 班 级: 光学****班 学 生 姓 名：*** 指 导 教 师：*** 评 阅 人：*** 设计（论文）所在单位: 西安石油大学理学院 完 成 时 间：2014年3月 摘要 光控灯和声光控灯是居家照明的重要组成部分（如楼道、卫生间、小巷等），它们的出现使我们的生活方便许多，既可避免摸黑找开关造成的摔伤碰伤，又可杜绝楼道灯有人开、没人关浪费能源的现象。
介绍了用三极管和与非门芯片实现光控灯的原理，重点介绍了实现方法和具体细节，及制作过程中遇到的问题和相应的解决方案。
关键词：光控灯、光敏电阻、三极管、发光二极管 目录 引言……………………………………………………………....1
1 光控灯………………………………………………………….....2 1.1 实验原理……………………………………………….……..2 1.2 实验器材……………………………………………….……..2 1.3 元器件介绍…………………………………………….……..2 1.4 实际电路……………………………………………….……..4 1.5 光控灯的实现…………………………………………….…..4 1.6 电路的测试与调试…………………………………….……..4 2 总结……………………………………………………….………7 3 参考文献………………………………………………….………7 光控电路开关的设计与制作 *** ● 引言 随着现代科学技术的发展，越来越多的高科技节能产品出现在我们生活的方方面面，声控灯、光控灯是居家照明的重要组成部分，光控灯是由光控开关和LED灯组合而成。声控灯由麦克风，放大电路和LED灯组成。在地球资源日渐衰竭的今日，环保、节能是当今各产业发展的重心，尤其是需要消耗大量电力的照明产业，基于此目的的研发工作更是趋向环保、节能的特性上著眼。因此，开发新型高效、节能、寿命长、环保的电路对居家照明节能具有十分重要的意义。由此声控、光控LED灯的诸多优点在现在正逐渐取代传统的照明设备，是照明产品的新兴光源，有「绿色照明」光源之称，未来将光芒耀眼，发展潜力无限。声控、光控LED具有节能、体积小、发热量低、寿命长、耗电量小、反应速度快、易控制等众多优点，极大的满足了人们日常生活的需要，因此十分被灯饰业者看好。
光控灯，安装方便，使用寿命长。集光学、材料和电路技术为一体组成的自动照明开关，白天或光线较强时，开关电路为自锁状态，LED灯不亮，当光线黑暗时或晚上来临时，开关自动打开，LED灯亮，从而实现了白天自动熄灭夜间自动打开的目的，节省了人为的控制。
声光控集声控、光控、延时自动控制技术为一体,内置声音感应元件,光效感应元件,白天光线较强时，受光控自锁，有声响也不通电开灯；当傍晚环境光线变暗后，开关自动进入待机状态，遇有说话声、脚步声等声响时，会立即通电,亮灯，延时半分钟后自动断电；能延长灯泡寿命6倍以上，节电率达90％。
二者都为人们的日常生活提供诸多方便。 本文的主要内容包括：通过模拟电子技术的学习，提出了一种基于晶体三极管工作状态的系统设计方法，结合光敏电阻的随着外部环境的阻值改变的特性，给出光控灯的设计方案，在此基础上结合数字电子技术的优点。 1.光控灯 1．1实验原理： 要设计光控灯，首先要掌握光敏电阻的特性，光敏电阻又称光导管，是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器,常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下（光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm的响应很接近，只要人眼可感受的光，都会引起它的阻值变化），其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。经测量随着外部环境的改变，本次所用光敏电阻阻值的变化范围为2K-3M,即在有光照射时电阻阻值下降，无光照时阻值上升，根据这一特性可以控制三极管工作状态进而控制灯的亮灭的电路。
三极管工作状态分为放大、截止和饱和。当工作在放大区时，发射极正偏，集电极反偏；当工作在截止区时，发射极和集电极均反偏；当工作在饱和状态时，发射极和集电极均正偏。同时三级管有两种材料做成，一种为硅管，其正偏发射结导通电压为0.7V；一种为锗管，其正偏发射结导通电压为0.3V。三极管种类有NPN和PNP两种，本次课设用到的三极管为NPN型硅管9014和PNP型硅管9012。
1.2实验器材： 面包板、电阻（4.7KΩ、470Ω）、三极管、光敏电阻、继电器、发光二极管、电位器、蜂鸣器、万用表
1.3元器件介绍 (1)光敏电阻 A、在光照情况下，测量光敏电阻的阻值，即为光敏电阻的亮阻； B、在遮光情况下，测量光敏电阻的阻值，即为光敏电阻的暗阻； (2)发光二极管 发光二极管有两个接线柱，一个长的一个短的，长端为正极，短端为负极。可以利用万用表测量两种接法时的电阻值，可知道当正极接到长端，负极接到短端的时候，发光二极管的阻值比较小，此即是二极管的单向导通特性。
(3)可变电阻 可变电阻有三个引脚，它的接法和滑动变阻器的接法一样，有三端接入式和两端接入式，本实验采用两端接入式比较简单。采用两端接入时，其中一端必须接在中间的那个引脚上，另外一个在剩余的两个引脚中，可以任选一个（两者的区别是，滑动头的转动方向不一样）。选择好引脚后，可以将其接在万用表上，测其阻值的大小，转动滑动头，看顺时针转动时阻值是增加还是减小，这样做对调试电路时有好处，可以知道自己旋转的方向是增加电阻还是减小电阻。
(4)蜂鸣器 本实验所用的蜂鸣器和平时看到的扬声器、耳机等发声器件有微小的差别，它里边多了一个振荡器，输入电流时振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。可以尝试的将其正负极接上电源，可看到只有正负极接入正确时，蜂鸣器才会发声。也可根据蜂鸣器上的引线长度按来判断正负极（长正短负）。所以在实验室中要把蜂鸣器的正负极接正确。
(5)三极管 三极管有两种，一种是PNP管，一种是NPN管。 三极管有三个引脚，分别是基极（b)，发射极(e)，集电极(c)。本实验所用的三极管判断极点的方法是，面对有型号标记的一面，然后看着三个引脚，从左到右依次是，发射极(e)，基极(b)，集电极(c）。接线时三个极端不能接错，否则三极管就没有起到作用。 图1 三极管符号、管脚排列
集电极和基极之间形成集电结，发射极和基极之间形成发射结，三极管起放大作用的条件，发射结正向偏置，集电结反向偏置。正向偏置时必须达到正向偏置电压，即为导通，否则，为截止状态。
(6)继电器（如图2） 继电器是本实验中引脚最多的器件。根据以前所学的知 识可知道在继电器当中有一个带铁芯的电磁线圈，线圈一出两个引脚，剩下三个引脚是单刀双掷开关的三个接线柱。 图2继电器
1.4实际电路:
1.5光控灯的实现： 当A点电压未达到晶体管基极的转折电压，晶体管BG1，BG2均处于截止状态继电器不运作，LED灯不亮，表示继电器处于释放状态，当外来光线发生变化照射在Cds光敏电阻上时，R1，R2，Cds，W组成的分压偏置电路，当W上分压使BG1,BG2导通，继电器吸合，LED发亮表示继电器处于正常工作状态，本实验中在普通灯光下正常工作（LED发亮，继电器吸合），需要进行调节使光线变暗情况下继电器释放。电路中W作用是在不同环境下进行适当的灵敏度调节。 1.6电路的测试与调试： （图a、b未加电源）
a. （图c、d接通电路LED灯亮，蜂鸣器不响）
c. （图e、f遮挡光敏电阻LED灯熄灭，蜂鸣器响） e. （图g、h正常光线LED灯亮，蜂鸣器不响）
g. 总结 以上光控电路主要是利用三极管的开关作用完成。在实际电路中灯用继电器间接实现对灯的亮灭控制。调试时发现电路的感光灵敏度不高，在很暗的时候灯才能亮，可以在光敏电阻哪里串联一个阻值适当的滑动变阻器，这样的话、、就可以调节光敏电阻的灵敏度了。本文通过对各部分电路的具体设计实现了光控电路自动将开关关断，夜晚或阴雨天时，光控电路自动将开关打开，该光控制开关结构简单，原理明了,性能稳定，功耗也很小,使用灵活方便,在节约大量的能源同时,也为生活提供了方便，它实现了灯的自动点亮、节能节电、延长了灯的使用寿命,贴近我们的实际生活，是现代极理想的绿色照明自动控制开关。
本次设计鉴于个人水平的限制以及时间的紧迫就没有对该部分内容做过多详细的介绍，只是从大体思路上做了一些简单的说明。
