仪器设备自校规程(YJ2010-01)生效日期：2010年5月20日批准人：编制人：日期：2010年 5 月20日日期：2010年5月20 日嘉兴元建混凝土有限公司前言对无检定规程、标准、相关技术资料或无法溯源到国家基准或国内法定计量自校机构无法检定的仪器设备，应根据以下自校规定进行，具体规定如下：1．各类无自校规程、标准、相关技术资料或无法溯源到国家基准或国内法定计量自校机构无法自校的仪器设备应依据《设备仪器自校规程》进行。
2．自校设备仪器必须由上一级精度的计量器具进行量值传递，并且上一级精度的计量仪器必须按照规定通过法定计量自校，以保证量值传递的次序性，准确性。
3．自校周期一般按C类标准执行，对于常用易损设备仪器应在每次使用前进行常规自校。
4．自校设备仪器必须做好自校记录。
并按自校规程做好标记。
附：本规程编制组成员有徐军强、叶临伟、张梦菁等。
仪器设备自校规程目录1、0.080mm 、0.045mm标准筛自校规程1. 范围本规程规定了0.080mm 、0.045mm标准筛自校的项目、工具、要求和方法。
2.校验设备1)《水泥细度与比表面积》标准粉.2)负压筛3)负压筛析仪，4)电子天平（分度值0.01g）3.采用方法标准1）JG（建材）106-1999水泥标准筛检定规程。
2）B/T1345-2005水泥细度检验方法(筛析法)。
4.校验准备0.080mm筛析试样称取25g、0.045mm筛析试样称取10g，精确至0.01g置于洁净的标准筛内，放在负压筛筛座上，盖上筛盖，接上电源，开动筛析仪调节负压至4000Pa~6000 Pa范围内，连续筛析2min，在此期间如有试样附着在筛盖上，可轻轻地敲击筛盖使试样落下。
筛毕，用天平称量全部筛余物。
按筛余校正系数=标准样结定数/标准筛筛余数，求出该标准筛的校正系数。
标准筛校正系数在0.80-1.20范围内合格。
上述筛余值以二次试验的平均值为试验结果计算试验筛的校正系数。
检验、测量和试验设备自校规程1. 引言本规程旨在确保企业的检验、测量和试验设备（以下简称“设备”）的准确性和可靠性，以保证产品质量和符合相关法规要求。
该规程适用于所有设备的自校，包括但不限于实验室设备、仪器仪表和测试设备等。
2. 定义•自校（Self-Calibration）：指设备使用者根据一定程序进行的设备校准活动，以验证设备的准确性和可靠性。
•标准装置（Standard Device）：指用于与待校设备进行比较和校准的参考设备，具有已知准确性和可追溯性。
•校准记录（Calibration Record）：为记录设备自校过程中所采集到的校准结果、数据和操作信息的文件。
3. 自校程序3.1 自校频率根据设备类型、使用环境和重要性，确定设备的自校频率。
一般原则如下： - 关键设备：应按照设备制造商要求的频率进行自校。
- 重要设备：每年自校一次或根据使用需求确定自校频率。
- 一般设备：每 2-3 年自校一次或根据使用需求确定自校频率。
- 低重要性设备：每 3-5 年自校一次或根据使用需求确定自校频率。
3.2 自校程序的制定和审核制定自校程序应包括以下步骤： 1. 确定自校方法：选择适用的校准方法和标准装置。
2. 制定操作指南：编写自校操作指南，明确校准步骤和注意事项，并确保易于操作和复现。
3. 管理标准装置：建立标准装置管理制度，包括检查、记录和维护。
4. 管理校准记录：建立校准记录管理制度，包括记录的保存、归档和查阅。
自校程序制定后，应由相关部门或人员进行审核，确保程序合理有效。
3.3 自校执行根据自校程序进行设备自校，包括以下步骤： 1. 准备工作：检查标准装置的准确性和可追溯性。
2. 自校操作：按照自校程序中的操作指南进行设备自校，注意操作细节和注意事项。
3. 数据记录：记录自校过程中所采集到的数据和校准结果，确保数据的准确和完整。
4. 结果评估：根据校准结果进行评估，判断设备准确性和可靠性是否满足要求。
中粮包装（镇江）制盖有限公司程序 Q/CPMC（ZJ）-仪器自校规程版次：第版修订状态：第0次修改受控状态：起草审核批准__ __/ /实施中粮包装（镇江）制盖有限公司发布目录一、电导率测试仪‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3二、电子分析天平‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4三、电热恒温鼓风干燥箱‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6四、电热恒温水浴锅‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7五、铆钉投影仪‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥9六、拉力测试仪‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥10七、钩边开度测量仪‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12八、刻痕仪‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥13九、耐压测试仪‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥14十、9001-HP测漏仪‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥15十一、钩边外径测定仪‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥16十二、涂膜测厚仪‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥17十三、盖尺寸综合测定仪EMS-100‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥18一、目的对公司所有的检测仪器进行内校，确保其准确度、精密度符合要求。
二、适用范围适用于本公司所有需要内校的检测仪器三、环境条件室温要求25±5℃四、校验周期每半年校验一次一、电导率测试仪1、校验基准校准用连接线夹、标准电阻2、校验步骤2.1外观要求：仪器表面应干净，清洁，完整；数显屏显示应清晰，夹具触点及表面无锈蚀；2.2电流示值校准方法2.2.1将电源插头插好，仪表主体显示“---”；2.2.2选择好标准电阻；2.2.3连接好连接线，将选好的标准电阻夹于两电极接触点间，仪器显示电流值；2.2.4更换标准电阻，重复上述步骤。
ZJ03-1 仪器设备自校规范版号：第1版编写：审核：批准：生效日期：年月日控制状态：引言1、编制仪器设备自校规范的目的对于无计量检定规程、标准、相关技术资料或无法溯源到国家计量基准，而对检测结果的准确性或有效性有影响的仪器设备、标准物质进行控制，通过仪器设备的自校、试验场地间比对或能力比对试验来对数据的相关提供证据，或通过仪器设备本身的自校程序进行自校以及按照厂方提供的条件进行校验，以保证量值的可溯源性。
2、适用范围本自校规范适用于对检测结果有影响而无计量检定规程、标准、相关技术资料或无法溯源到国家计量基准的仪器设备和标准物质以及环境监控等设备。
3、说明对仪器设备进行自检所使用的检测仪器设备都应经过计量检定部门检定合格后方可使用,尺寸的测量和质量的称量进行两次检测取其平均值进行判定。
4、编制依据《中华人民共和国计量法》《国家标准规范编写导则》《检测方法标准》仪器设备自校规范的修订和改版(1) 仪器设备自校规范的修订原则：（a）仪器设备自校规范中某些规定已不适应工作需要或在实际执行中有不完善之处；(b)上级行政主管部门或实验室评审管理机构要求有了重大变动与现行仪器设备自校有较大矛盾时；（c）制定在仪器设备自校规范依据的技术规范、标准有变动时。
(2) 仪器设备自校规范改版原则：管理评审后仪器设备自校规范的局部修订涉及相当多页须颁布新的版本。
(2）、仪器设备自校规范的管理按《程序文件》进行。
修订页目录ZJ03-001环刀校验规程………………………………………ZJ03-002压碎指标测定仪校验规程…………………………………………ZJ03-003水泥稠度与凝结时间测定仪校验规程………………………………ZJ03-004水泥抗压夹具校验规程……………………………………ZJ03-005雷氏夹校验规程………………………………………ZJ03-006水泥试模校验规程…………………………………………ZJ03-007混凝土坍落度筒及捣捧校验规程……………………………………ZJ03-008混凝土及砂浆试模验校验规程……………………………………ZJ03-009密度筒校验规程……………………………………………ZJ03-010灌砂法容重测定仪校验规程…………………………………ZJ03-011水泥负压筛析仪自检校验规程……………………………………ZJ03-012砂浆稠度仪自检校验规程………………………………ZJ03-013砂浆分层度仪自检校验规程…………………………………ZJ03-014细集料棱角性试验机校验规程……………………………………ZJ03-015细集料砂当量测定仪校验规程……………………………………ZJ03-016无侧限试模校验规程…………………………ZJ03-017马歇尔电动击实仪自校规程………………………ZJ03-018多功能电动击实仪自校规程………………………………ZJ03-019全自动比表面积测定仪校验规程……………………………ZJ03-020洛杉矶磨耗机校验方法……………………………ZJ03-021混凝土搅拌机校验方法……………………………ZJ03-022弯沉仪检定规程……………………………………ZJ03-023摆式摩擦系数测定仪检定规程……………………………ZJ03-024渗水试验仪校验规程……………………………ZJ03-025构造深度测定仪校验方法……………………………ZJ03-026标准筛(砂、石、土工）自校规程……………………………ZJ03-027功能性设备自校规程规程………………………………027.1震击式标准振摆仪校验规程…………………………………………027.2钻孔取芯机自校规程……………………………………………………027.3路面平整度仪自校规程…………………………………………………027.4反复弯曲试验机自校规程………………………………………………027.5自动加压混凝土渗透仪自校规程………………………………………027.6沥青混合料抽提仪自校规程………………………………………027.7乳化沥青存储稳定性试验器校验规程………………………………027.8电磁加热搅拌器自校规程………………………………027.9双眼电炉自校规程…………………………………………………027.10饱和面干试模自校规程……………………………………………027.11冻融劈裂夹具自校规程……………………………………………027.12抗折试验夹具自校规程……………………………………………027.13路面材料强度试验仪校验主机自校规程…………………………027.14贯入式砂浆强度检测仪自校规程………………………………027.15激光测距仪自校规程……………………………………………027.16液压脱模器校验自校规程…………………………………………027.17沥青混合料理论最大相对密度仪……………………………027.18连续式标点机………………………………………027.19钻孔取芯机………………………………027.20乳化沥青电荷试验仪………………………………027.21电子万用炉………………………………027.22裂缝测宽仪………………………………027.23比长仪………………………………027.24混凝土抗折弹性模量测定仪………………………………027.25混凝土抗折夹具………………………………027.26混凝土氯离子电通量测定仪………………………………027.27冻融劈裂夹具………………………………027.28电磁搅拌器………………………………027.29饱和面干试模………………………………027.30贯入式砂浆强度检测仪………………………………027.31雷氏沸煮箱………………………………ZJ03-001环刀校验方法本方法适用于直径为58mm、62mm、64mm、70mm、79.8mm五种规格环刀的校验。

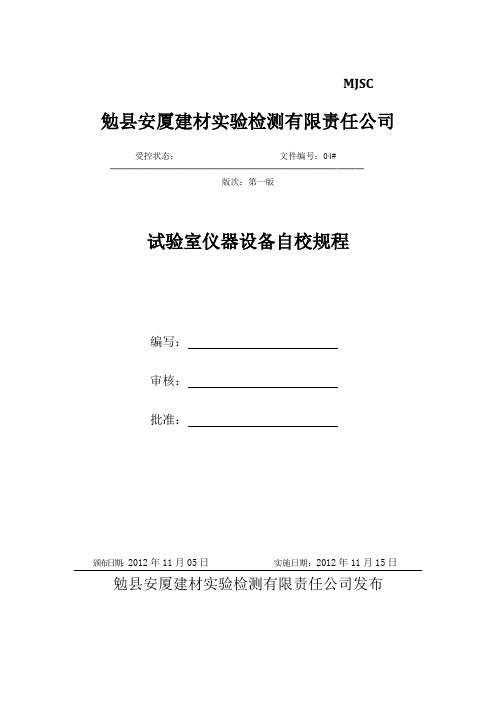

MJSC勉县安厦建材实验检测有限责任公司受控状态：文件编号：04#─────────────────────────────版次：第一版试验室仪器设备自校规程编写：审核：批准：颁布日期：2012年11月05日实施日期：2012年11月15日勉县安厦建材实验检测有限责任公司发布前言为保证我公司建材检测的质量的要求，提高我公司实验室检测水平，保证检测试验结果的真实性和准确性，客观反映建设工程质量特组织我公司有关人员组织编制了《实验室仪器自校规程》。
本规程的编制，遵循科学性、实用性和可操作性的原则。
目录水泥胶砂试模校验方法 (001)水泥沸煮箱校验方法 (006)雷氏夹校验方法 (008)净浆标准稠度与凝结时间测定仪校验方法 (010)压碎指标值测定仪校验方法 (013)卵石或碎石针状规准仪校验方法 (015)混凝土试模校验方法 (017)混凝土坍落度筒校验方法 (019)混凝土振动台校验方法 (021)建设用卵石、碎石试验标准筛校验方法 (023)建设用砂试验标准筛校验方法 (025)砂浆稠度仪校验方法 (027)砂、石容量筒校验方法 (029)试验室用混凝土搅拌机校验方法 (031)试验室用砂浆搅拌机校验方法 (033)切土环刀校验方法 (035)击实仪校验方法 (037)钢筋冷弯弯芯校验方法 (040)水泥胶砂试模校验方法本方法适用于新的、使用中和修理后的水泥胶砂试模的检验。
1概述水泥胶砂试模是《水泥胶砂强度检验方法》GB 17671-1999的专用模具。
水泥胶砂试模是由底座、隔板和端板组成的三联模（一个模具成型三个试块）。
2技术要求2.1试模加工面应光滑、无气孔、整洁、无粗糙不平现象。
2.2试模的侧板和端板应由硬质钢材制造，底座可用铸铁或铸钢制造。
组装后试模的模腔尺寸长（160±0.8）mm，宽（40±0.2）mm，深(40.1±0.1)mm。
2.3试模质量：(6.25±0.25)kg。
(01)常用玻璃仪器自校验规程20100826
1. 前言
为了确保常用玻璃仪器测量结果的准确性和可靠性，本文将提供常用玻璃仪器的自校验规程，并带有详细的操作步骤说明。
2. 仪器自检方法
下面分别介绍涉及到的常用玻璃仪器自检方法以及校验步骤。
2.1 体积瓶
2.1.1 实验仪器
•体积瓶
•分液漏斗
2.1.2 校验步骤
1.用乙醇洗净量筒，然后用蒸馏水反复冲洗，烘干。
2.用溶液称量约1/2分和9/10分的水。
3.用分液漏斗将约1/2的水加入量筒中，然后搅拌，去除表面上的气
泡并添加其余的水。
4.接下来称量水的重量，记录下数据计算实验瓶的容积。
2.2 容量瓶
2.2.1 实验仪器
•容量瓶
•天平
2.2.2 校验步骤
1.用乙醇洗净容量瓶，然后再用蒸馏水反复冲洗，烘干。
2.用天平称量约15克的蒸馏水。
3.加入蒸馏水到瓶口附近，并用眼观察看是否有气泡，并用天平重量和
记录被校准器容积计算器实验瓶的精确容积。
2.3 密度计
2.3.1 实验仪器
•密度计
2.3.2 校验步骤
1.将密度计稳固地放在桌面上，调整气泡球的水平，打开密度计的水泵，
并进行预热。
2.设置好密度计的仪器参数，并将标准参考液体注入密度计样品池。
3.读取密度计的检测结果，并将其与参考标准比较。
3. 结束语
以上介绍了常用玻璃仪器自检方法以及校验步骤。
通过这篇文档，相信您已经
了解如何正确地进行常用玻璃仪器的自校验。
在实验和研究中，认真执行自校验过程是正确获取实验数据和结果的重要保障。
湖南省大围山至浏阳(湘赣线)高速公路试验仪器(设备)自校规程版本号： A修订次： 0受控状态：受控湖南省大浏(湘赣线)高速公路第一监理处试验室目录一、水泥及水泥混凝土仪器设备1、水泥负压筛析仪校验方法 (5)水泥负压筛析仪校验记录2、水泥混凝土坍落度筒及捣棒校验方法 (7)水泥混凝土坍落度筒及捣棒校验记录3、水泥混凝土粗集料压碎值仪校验方法 (10)水泥混凝土粗集料压碎值仪校验记录4、抗压夹具校验方法 (13)抗压夹具校验记录5、水泥混凝土、砂浆试模校验方法 (15)6、水泥安定性试验用雷氏夹校验方法 (20)水泥安定性试验用雷氏夹校验记录、7、维卡仪自检校验方法 (22)维卡仪自检校验记录8、水泥胶砂试模校验记录 (24)水泥胶砂试模校验记录9、水泥砼拌合机校验方法 (26)水泥砼拌合机校验记录10、水泥砼恒温恒湿养护箱校验方法 (28)水泥砼恒温恒湿养护箱校验记录11、砂、石标准筛校验方法 (30)砂、石标准筛校验记录12、容量筒自检校验方法 (33)容量筒校验记录二、土工仪器设备1、手动击实仪校验记录 (37)2、贯入式触探仪校验记录 (38)3、灌砂筒校验方法 (39)灌砂筒校验记录4、铝盒自检校验方法 (42)铝盒自检校验方法三、力学仪器设备1、路面弯沉仪校验方法 (45)路面弯沉仪校验记录一、水泥及水泥混凝土仪器设备1、水泥负压筛析仪自检校验方法一、技术要求1. 数显时间控制器误差2min±5s2. 筛析仪性能，要求求密封良好，负压可调范围为4000 Pa ~6000Pa。
3. 水泥细度筛，筛网不得有堵塞、破洞现象，其校正系数应在0.80~1.20范围内。
二、校验项目及条件1. 校验项目（1）数显时间控制器误差（2）筛析仪性能（3）水泥细度筛2. 校验用器具及标准物质（1）电子计时表（2）天平：称量2000g，分度值0.01g。
（3）水泥细度和比表面积标准粉三、校验方法1. 采用电子计时表测试数显时间控制器是否准确。
光电式液塑限联合测定仪校验方法本方法适用于新的、使用中和修理后的光电式液塑限仪的校验。
1、概述光电式液塑限联合测定仪用于测定土的液限和塑限，仪器主要由圆锥仪、光学系统、电器控制等组成。
2、技术要求2.1仪器应有下列标志：名称、型号规格、制造厂、出厂编号、出厂日期等。
2.2应有产品合格证和产品说明书。
2.3仪器外观完好，不应有锈蚀、碰伤、显著划痕及影响准确度的其他缺陷。
2.4光电式读数显示应清晰，各控制器使用正常。
2.5圆锥仪：圆锥表面应光滑流畅，锥质量为100g，锥角：30°。
2.6盛样杯：直径5cm，深度4~5cm。
3、校验条件3.1校验用的计量器具3.1.1分度值1′的万能角度尺。
3.1.2分度值0.02mm的游标卡尺。
3.1.3分度值0.1g的电子天平。
3.2校验用的计量器具经计量检定合格，并在检定周期内。
3.3该仪器应在15~30℃的室温下校验，环境清洁，无腐蚀性气味。
4、校验项目和校验方法4.1用电子天平称量锥的质量，重复两次，取平均值。
4.2用万能角度尺测量圆锥角度，重复两次，取平均值。
4.3用游标卡尺测量盛样杯的尺寸，应符合规定。
5、校验结果处理和校验周期5.1经校验，满足2.1—2.6条技术要求的仪器为合格，发给校验合格证书，任何一条技术要求不合格者，均为校验不合格，发给校验结果通知书。
5.2校验周期为一年。
可根据维修情况提前校验。
光电式液塑限联合测定仪校验记录路面弯沉仪校验方法本方法适用于新的、使用中和检修后的路面弯沉仪的校验。
1、概述该仪器是用于测定路面回弹弯沉值，以评定路面的整体强度。
2、技术要求2.1仪器应有下列标志：名称、型号规格、制造厂、出厂编号、出厂日期等。
2.2仪器外观完好，无残无锈，应有产品合格证和产品说明书。
2.3前臂与后臂长度比为2：1，标准弯沉仪前后臂分别为240mm 和120mm，加长弯沉仪分别为360mm和180mm。
2.4百分表：0~10mm，分度值0.01mm，经计量检定合格。
仪器自校规程1、目的：建立规范化的电子分析天平校准规程，确保其称量的准确性和可靠性。
2、范围：化验室所有的电子分析天平的校准。
3、职责人：校准人员。
4、校准条件4.1 环境条件4.1.1 电源电压应在220V±10%之间，电源频率在50HZ±2%之间。
4.1.2 室温10～30℃，相对湿度小于65％。
4.1.3 室内应无腐蚀性和影响测定的气体。
4.1.4 周围应无影响校正的强电场、强磁场、气流和振动等。
4.2 校准工具：镊子；砝码：5mg、10mg、20mg、50mg、100 mg、500 mg、1g、5 g、10g、20g、50g，200g标准砝码。
5、天平的每月校验Electronic analytical balance monthly calibration5.1 准确度误差5.1.1 开启分析天平前确定天平水平，零点正确。
5.1.2 开启分析天平电源，预热1小时以上。
5.1.3 校验员校验时，必须戴上手套，使用镊子夹取砝码。
依次将标准砝码放于天平上称重，记录称量值。
注：按天平的称量范围选择适合的标准砝码进行校验并判断结果5.1.5结果判定：经校验称量结果符合上述要求的天平判为正常；经校验称量结果不符合上述要求的天平判为不正常。
5.2 四角误差（偏载误差）5.2.1对电子天平进行四角误差测试时，标准砝码加在秤盘不同位置上，天平的示值均应保持在最大允许误差之内。
5.2.2 对于方形秤盘，砝码应放在中心、左前角、左后角、右前角、右后角五个位置；对于圆形秤盘，砝码应放在中心、前、后、左、右五个位置（成十字形）。
5.2.3四角误差为各点示值与中心点示值之差中绝对值最大者；分度值为万分之一的天平选取20mg的标准砝码，四角误差应不大于0.5mg，分度值为十万分之一的天平选取10mg的标准砝码，四角误差应不大于0.05mg。
5.3 校验周期：每月一次，每月的校验结果记录在“分析天平月校验记录表”上。
针片状规准仪校验方法1、概述本仪器是用来测定水泥混凝土使用的5mm以上的粗集料的针状及片状颗粒含量，以百分率计。
2、技术要求针片状规准仪和片状规准仪2.1外观平整、光洁、耐磨。
2.2针片状规准仪柱心距分别为：92、74、60、49、37、24 ± 0.1mm,立柱直径 6mm2.3片状规准仪孔距长分别为：85.5、67.8、54、43.2、31.2、18± 0.1mm;孔距宽分别为：14.3、11.3、9、7.2、5.2、3± 0.1mm。
3、校验条件3.1分度值0.02mm游标卡尺。
3.2校验用的计量器具经计量检定合格，并在检定周期内。
4、校验项目校验方法4.1用游标卡尺检测针状规准仪两立柱的距离和立柱直径，取三次测量的平均值做为结果。
4.2用游标卡尺检测片状规准仪每一孔孔距长和孔距宽尺寸，取三次测量的平均值作为结果5、校验结果处理和校验周期5.1经校验，满足2.1~2.3技术条件要求的仪器为合格，发给校验合格证书，任何一条技术要求不合格者，均为校验不合格，发给校验结果通知书。
5.2该仪器的校验周期为一年。
针片状规准仪校验记录坍落度筒及捣棒校验方法本规程适用于新制的、使用中的以及检修后的坍落度筒及捣棒的校验。
1、概述10mm集料粒径不大坍落度筒及捣棒用于校验混凝土拌合物稠度，适用于坍落度大于于40mm的混凝土。
2、技术要求2.1坍落度筒2.1.1外表面应平整光洁、内壁光滑、无凹凸部位。
2.1.2坍落度筒的尺寸：底部直径200 ± 2mm顶部直径100 ± 2mm高度 300 ± 2mm筒壁厚度不小于1.5 mm。
2.1.3底面与顶面应互相平行。
2.2捣棒2.2.1捣棒直径为16mm长度600 ± 5mm2.2.2端部呈圆形。
3、检验条件3.1检验用的仪器设备3.1.1分度值为0.02mm的游标卡尺，测量范围为300mm3.1.2测量范围大于300mm的直角尺。
1 坍落度测定仪校准方法 1、适用范围 本方法适用于水泥混凝土坍落度测定仪的校准。
2、技术要求 2.1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出长日期、制造厂等）、合格证、使用说明书。 2.2 坍落度筒的外表面应光洁、无毛刺、无伤痕等瑕疵，并应作防锈处理；内壁光滑无凹凸，在其高度三分之二处设两个把手，下端有脚踏板，底部采用铸铁或钢板制成，具有足够的刚度。 2.3 当采用整体铸造坍落度筒时，加工后最小壁厚不应小于4mm；当采用钢板卷制坍落度筒时，其筒壁厚度不应小于3mm。 2.4 坍落度筒的尺寸：底部内径为（200±2）mm，顶部内径为（100±2）mm,高度为（300±2）mm。 2.5 捣棒：由圆钢制成，表面应光滑，且端部呈半球形，直径为（16±0.1）mm，长度为（600±5）mm。 3、校准项目 3.1 外观检查 3.2 坍落度筒尺寸。 3.3 捣棒尺寸。 4、校检环境及校准器具 4.1 校准环境：校准工作应在室内进行，环境温度为（20±5）℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。 4.2 校准器具： 4.2.1 游标卡尺：量程不小于300mm，分度值为0.02mm。 4.2.2 直角尺：量程大于300mm，分度值为1mm。 4.2.3 钢直尺：量程不小于600mm，分度值为1mm。 5、校准方法 5.1 外观检查：按本方法2.1—2.3条要求进行目测检查。 5.2 坍落度筒尺寸校准：用游标卡尺分别测量坍落度筒顶部、底部的内径，每120°测量1次，共测3次，取平均值；将坍落度筒倒置，立于平整底板或平面上，用直角尺测量筒的高度，每120°测量一次，取平均值为筒的高度；用游标卡尺测量坍落度筒筒壁的厚度，测量部位应在顶面或底面沿圆周均匀取3个点，3个测值的平均值为壁厚。 5.3 捣棒尺寸校准：用钢直尺测量捣棒长度；用游标卡尺在捣棒上均匀地取3个点测量捣棒直径，取平均值。 6、校准周期 校准周期一般不超过12个月。 7、结果处理 填写校准记录表，提交审核确认。
2
坍落度测定仪校准记录 设备名称 设备编号 规格型号 出厂编号 生产厂家 校准日期 校准器具名称及编号 校准环境 外观检查
校准项目 技术要求 实 测 值
1 2 3 平均
坍落度筒尺寸
底部外径（mm） — 壁厚（mm） — 底部内径（mm） 200±2 顶部内径（mm） 100±2 高度（mm） 300±2
筒壁厚（mm） ≥4 ≥3
捣棒尺寸 直径（mm） 16±0.1 长度（mm） 600±5 校准结果 备注 校 准 校 核 日 期 3
水泥混凝土试模、砂浆试模校准方法 1、适用范围 本方法适用于水泥混凝土试模、砂浆试模的校准。 2、技术要求 2.1 试模的所有外表面应光洁无毛刺无粘砂无伤痕等瑕疵，试模外表面及紧固件均应涂刷防锈油漆，油漆表面应光滑均匀和色调一致。 2.2 试模宜选用不低于HT200的铸铁，亦可选用Q235号钢或采用性能指标不低于Q235钢的其他牌号钢或采用其他不吸水材料制作，当选用其他不吸水材料时应经过专门试验符合相关标准要求且具有足够的耐久性能方可采用。 2.3 试模在组装和成型试件时不得产生变型，试模结构应保证组装时试模侧板能正确定位，整个试模必须连接紧密、紧固可靠，在振动成型时不得松动、不得漏浆，试模结构应便于与振动台固定，固定后应牢固可靠，试模侧板、端板和底板等应具有足够的定位面，拆下的零部件应具有互换性。 2.4 试模组装后内部尺寸误差不应超出公称尺寸的±0.2%，且不得超过±1mm。 2.5 试模组装后其相邻侧面和各侧面与底板上表面之间的夹角应为直角，直角误差不应大于0.3°。 2.6 试模侧板、端板、隔板的内表面和底板上表面的平面度误差为每100mm不应大于0.04mm，定位面的平面度误差不应大于0.06mm. 2.7 试模组装后其连接面的缝隙不得大于0.2mm，隔板与侧板的缝隙不得大于0.4mm。 3、校准项目 3.1 外观检查。 3.2 内部尺寸。 3.3 夹角垂直度。 3.4 内表面平面度。 3.5 组装后缝隙。 4、校准环境及校准器具 4.1 校准环境：校准工作应在室内进行，环境温度为（20±5）℃，相对温度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀气体。 4.2 校准器具： 4.2.1 游标卡尺：量程不小于200mm，分度值0.02mm。 4.2.2 深度尺：量程不小于200mm，分度值0.02mm。 4.2.3 刚直尺：量程不小于600mm，分度值1mm. 4.2.4 0级刀口直角尺及配套塞规：边长小于60mm。 4.2.5 0级刀口平尺及配套塞规：长度不小于600mm。 5、校准方法 5.1 外观检查：按照本方法2.1～2.3条要求进行目测检查。 5.2 试模内部尺寸校准：试模两相对侧板内表面的距离用游标卡尺在内侧板上沿对称测量，立方体试模边长在侧板两端分别测量，棱柱体试模长（用钢直尺测量）在两端侧板的两端测量，宽在两边侧板两端、中间分别测量；试模高度用深度尺测量，立方体试模高度在其每个边中部测量，棱柱体试模高度端侧板在中间测量，边侧板在两端和中间取3个点测量。 5.3 垂直度校准：垂直度采用精度为0级刀口直角尺和塞规测量。试模侧板各相邻面的垂直度， 4
应在其高度1/2处测量。侧板与底板上表面的垂直度，应在侧板长度方向1/2处测量。 5.4 平面度校准：平面度应采用精度为0级刀口直角尺和塞规测量，刀口平尺的长度，应大于立方体试模内表面的对角线长度，在试模组装前按封闭米字形布局进行测量，内表面平面度不满足2.6条的板不得用于组装。 5.5 组装后缝隙校准：试模组装后，用塞规测量试模各连接面的最大间隙。 6、校准周期 校准周期一般不超过12个月，提交审核确认。 7、结果处理 填写校准记录表，提交审核确认。 5 水泥混凝土试模、砂浆试模校准记录表（表1）
设备名称 设备编号 规格型号 出厂编号 生产厂家 校准日期 校准器具名称及编号 校准环境
校准项目 技术要求 1室 2室 3室 单值 平均 单值 平均 单值 平均
长（mm） 误差 不大于 公称尺寸的±0.2%且≤±1
宽（mm）
高（mm） a面 — — — b面 — — — c面 — — — d面 — — —
相邻面垂直度（°）
1 90±0.3 — — — 2 — — — 3 — — — 4 — — — 5 — — — 6 — — — 7 — — — 8 — — —
组装后最大间隙（mm）
连接面 ≤0.2
隔板与侧板 ≤0.4
备 注 校 准 校 核 日 期 6
水泥混凝土试模、砂浆试模校准记录表（表2） 设备名称 设备编号 规格型号 出厂编号 生产厂家 校准日期 校准器具名称及编号 校准环境
校准项目 技术要求 试模号 试模号 试模号 单值 平均 单值 平均 单值 平均
长（mm）
误差 不大于 公称尺寸的±0.2%且≤±1
宽（mm）
高（mm） 端面 — — — 边面 端面 — — — 边面 — — —
相邻面垂直度（°）
1 90±0.3 — — — 2 — — — 3 — — — 4 — — — 5 — — — 6 — — — 7 — — — 8 — — — 组装后最大间隙（mm）
连接面 ≤0.2 隔板与侧板 ≤0.4
备 注 校 准 校 核 日 期 7
雷氏夹校准方法 1、适用范围 本方法适用于水泥安定性试验用雷氏夹的校准，参照《水泥安定性试验用雷氏夹》编制。 2、技术要求 2.1 雷氏夹应由铜制材料制成，雷氏夹电镀宜光洁、无剥落现象，边缘焊缝和针尖无毛刺，雷氏夹指针宜平直，对称，端部为扁尖状。 2.2 指针直径：（2.0±0.2）mm，长度：（150±1）mm。 2.3 环模：内径：（30±1）mm，高度：（30±1）mm。壁厚：（0.50±0.05）mm，开口缝宽度不大于1mm。 2.4 弹性限变 自然状态下雷氏夹两根指针间距离为（10±1）mm，加荷后，两根指针针尖的距离增加值在（17±2.5）mm范围内，卸荷后，两根指针针尖的距离能恢复至（10±1）mm的范围内。 3、校准项目 3.1 外观检查 3.2 雷氏夹尺寸。 3.3 弹性限变。 4、校准环境及校准器具 4.1 校准环境：校准工作应在室内进行，环境温度为（20±2）℃，相对湿度大于50%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀气体。 4.2 校准器具： 4.2.1 标准砝码：300g。 4.2.2 游标卡尺：量程不小于200mm，分度值0.02mm。 5、校准方法 5.1 外观检查：按照本方法第2.1条要求进行目测检查。 5.2 雷氏夹尺寸校准：用游标卡尺测量雷氏夹两根指针的长度1次，沿指针长度方向取3点分别测量两根指针直径，取平均值指；环模的内径、高度、壁厚，绕周长每120°测量1次，共测量3次，取平均值；将游标卡尺固定在1mm处，看测量内径一端能否在雷氏夹环境开口缝通过，若不能通过为合格。 5.3 弹性限变校准：在雷氏夹测定仪上测出雷氏夹自由状态下两指针针尖间的距离A[应满足10±1mm]，然后将雷氏夹一个指针的根部用金属丝悬挂在雷氏夹膨胀测定仪上，在另一个指针的根部挂上质量为300g的砝码，在左侧标尺上读数C，去掉砝码后，再测1次两指针的针尖距离B，重复3次，取平均值，B值与A值应相等。 6、校准周期 校准周期一般不超过12个月。
