医学影像检查技术四肢精品PPT课件

呼吸系统疾病应用
肺癌
通过CT、PET/CT等影 像技术，可以实现肺癌 的早期发现和准确分期， 为手术和放化疗提供指 导。
慢性阻塞性肺疾病
利用肺功能检查和CT等 技术，可以全面评估肺 部结构和功能状态，指 导慢性阻塞性肺疾病的 治疗和管理。
肺动脉高压
通过超声心动图和CTPA 等技术，可以准确诊断 肺动脉高压并评估其严 重程度，为临床治疗提 供依据。
04 医学影像技术在临床应用
神经系统疾病应用
脑肿瘤
通过CT、MRI等影像技术，可以清晰显示肿瘤的位置、大小、形态 及与周围组织的关系，为手术提供精确的导航。
脑血管疾病
利用DSA、MRA等血管成像技术，可以准确诊断动脉瘤、血管畸形 等脑血管疾病，为介入治疗提供重要依据。
癫痫
通过PET、SPECT等功能影像技术，可以定位癫痫病灶，为手术治疗 提供指导。
利用X射线旋转扫描 和计算机重建技术生 成横断面图像。
MRI成像原理
利用磁场和射频脉冲 使人体组织产生信号， 通过接收和处理这些 信号生成图像。
超声成像原理
利用超声波在人体组 织中的反射和传播特 性生成图像。
核医学成像原理
利用放射性核素标记 的药物在人体内的分 布和代谢情况生成图 像。
02 常见医学影像检查方法
战略建议
加强医学影像技术研发和创新，提高自主创新能 力。
加强医学影像技术标准和规范建设，推动数据共 享和交流。
未来发展方向预测与战略建议
加强医学影像技术专业人才培养和引进，打造高素质人才队伍。
加强医学影像技术应用推广和转化，促进产业升级和经济发展。
医学影像数据安全与伦理问题
06
探讨
数据安全保护措施及法规遵守情况分析

第三节 X线摄影体表定位标志
一、定位点
1. 眉间 两侧眉弓的内侧端之间，称为眉间。 2. 鼻根 鼻骨与额骨相接处，称为鼻根。 3. 外耳孔 耳屏对面的椭圆形孔，称外耳孔。 4. 枕外隆凸 枕骨外面的中部隆起，称为枕外隆凸。 5. 乳突尖 耳后颞骨乳突部向下呈乳头尖状。 6. 下颌角 下颌骨的后缘与下缘相会处形成的钝角称为下颌角
第1颈椎
上腭
第2颈椎
上腭牙齿咬合面
第3颈椎
下颌角
第4颈椎
舌骨
第5颈椎
甲状软骨
第6颈椎
环状软骨
第7颈椎
环状软骨下2cm
第2、3胸椎间盘 胸骨颈静脉切迹 颈根部最突出的棘突
第4、5胸椎间盘 胸骨角
肩胛上角
第三节 X线摄影体表定位标志
四、脊柱体表定位标志
部位
第6胸椎 第7胸椎 第11胸椎 第1腰椎 第3腰椎 第4腰椎 第5腰椎
3. 听眶线（ABL）： 外耳孔与眼眶下缘的连线。此线为解剖学上的颅骨 基底线，亦称为解剖学上的颅骨基线，或水平线。
第三节 X线摄影体表定位标志
眉间 鼻中棘
鼻根
正中矢状面
第三节 X线摄影体表定位标志
枕外隆凸
外耳孔 乳突尖
下颌角
第三节 X线摄影体表定位标志
鼻骨
外耳孔
乳突
枕外隆凸
下颌角
第三节 X线摄影体表定位标志
二、基准线
1. 瞳间线： 为左、右眼瞳孔的连线，在实际应用中常用左、右外眦连 线，亦称眼间线。
2. 听眦线（OML）： 外耳孔与同侧外眦的连线。此线为X线摄影学上的 颅骨基底线，亦称为X线摄影学基线。与同侧听眶线约呈12°角。
股骨大粗隆
股骨大粗隆

手后前斜位
体 位：被检者坐于摄影床一侧，手掌面 朝下，五指尖接触探测器、手指自然分 开，稍弯曲，掌面与探测器面成 45°角 。
中心线：经第3掌指关节垂直射入探测器 中心

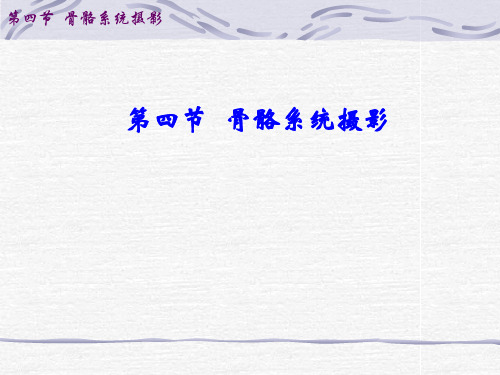

第四节 骨骼系统摄影
第四节 骨骼系统摄影
标准片显示：
1.全部掌骨及腕关节包 括在内，呈斜位影像， 第三掌指关节位于照 片的正中。
右 手 后 前 斜 位
第L四节 骨骼系统摄影
左手正斜位
第R四节 骨骼系统摄影
右手正斜位
第四节 骨骼系统摄影 L
标准片
第四节 骨骼系统摄影
体位不佳
第四节 骨骼系统摄影
体位不佳
第四节 骨骼系统摄影
手前后斜位
体 位：被检者坐于摄影床一侧，手掌面 朝上，手背放在探测器上，掌面与探测 器面成45°角。 五指自然分开，小指紧 贴探测器面，保持稳定 。 中心线：经第三掌指关节垂直射入探测 器中心
第四节 骨骼系统摄影
显示部位：拇指指骨、第 一掌骨及指间关节、掌指 关节呈侧位影像 。
第四节 骨骼系统摄影
腕关节正位
摄影目的：观察腕骨、掌骨近端、尺桡 骨远端的骨质、关节及周围 软组织的情况。观察小儿发 育，了解骨龄
第四节 骨骼系统摄影
腕关节后前位
体 位：被检者坐于摄影床一侧，前臂前 伸，手半握拳，将腕部掌面朝下贴紧探 测器中心处 。 中心线：经尺骨、桡骨茎突连线中点处 垂直射入探测器中心。
第四节 骨骼系统摄影
第四节 骨骼系统摄影
第四节 骨骼系统摄影
上肢摄影
上肢骨由上肢带骨及上肢游离骨组成，并 有关节连接。上肢带骨有锁骨、肩胛骨，上肢 游离骨有肱骨、尺骨、桡骨、腕骨及手骨等， 经关节连结于躯干。
第四节 骨骼系统摄影

6 ．拇指侧 位 【体位设计】被检者侧坐于摄影床阴极端；被检
前臂侧伸直，2～5指弯曲呈半握拳状，手背向上，拇 指侧外 向下紧贴暗盒。
【中心线】对准拇指掌指关节垂直暗盒射入。 【标准影像显示】拇指及第1掌骨侧位影像。
第十四页，共四十页。
（二）腕部
1 ．腕关节后前
位【体位设计】被检者侧坐于
摄影床阴极端；被检侧手呈半握拳， 掌面向下紧贴暗盒；尺桡骨茎 突连线中点置于照射野中心。
肩关节前后位显示图
第三十六页，共四十页。
2．肩胛骨前后位
【体位设计】被检者仰卧于摄 影
床上；被检侧上臂外展， 与 躯干垂直，前臂上举，背 侧 在下紧贴暗盒，肘部弯曲
90°
角；被检侧肩胛骨置照射 野 中心。
【中心线】对准肩胛骨喙突下 方
4～5cm垂直暗盒射入。
肩胛骨前后位摄影体位图
第三十七页，共四十页。
其上缘超出肩部软组织3cm； 肩 胛骨喙突置于照射野中心。
【中心线】对准肩胛骨喙突垂 直 暗盒射入。
肩关节前后位摄影体位
第三十五页，共四十页。
【标准影像显示】肩关节，肱
骨
1/3和肩胛骨及临近锁骨 的 正位影像。
【呼吸方式】平静呼吸中屏气
曝 光。
【用途】观察肩关节诸骨的 正
位投影形态，特别是肱骨 与 关节盂的关节间隙。
第九页，共四十页。
【标准影像显示】拇 指呈侧位。其他诸骨均 呈 斜位影像。
【用途】用于观察第1、
2、3掌、指骨及其关 节 的影像结构。因4、5 掌 骨部分重叠，4、5指 骨 显示为斜位影像，故 适 于观察各掌指骨的背 侧 皮质。
手后前斜位显示图
第十页，共四十页。
4 ．手前后斜 位

PPT课件
17
放大率
几何学模糊度
<=0.2mm
焦点<= 0.3 mm
PPT课件
18
（一）造影检查 造影检查（contrast examination）是指人 工地将对比剂引入人体内，摄片或透视以显示 组织器官的形态及功能的检查技术。引入人体 内产生影像的化学物质称对比剂（contrast media）。普通平片影像的产生依赖于人体各 组织器官的密度或厚度不同，对X线的吸收程 度的各异，即存在自然对比。人体内很多器官 和组织缺乏自然对比，如血管、肾盂输尿管、 胃肠等，平片很难显示，造影后这些组织器官 就和邻近结构产生对比形成影像，造影检查扩 大了X线诊断范围，提供平片所不能具备的信 息，是常用的X线检查方法之一。
PPT课件 8
透视具有经济、省时、动态观察等优 点，是其他X线检查技术所不能取代的， 但也有影像细节显示不够清晰，不利于 防护和不能留下永久记录等缺点。
PPT课件
9
2.普通X线摄影 普通X线摄影（plain film radiography）将 人体放在X线管和屏-片组合（screen-film combination）之间，X线穿过人体之后在 胶片上形成潜影，胶片再经冲洗得到照 片影像。所得到的照片称平片（plain film）。这种检查是最常用的X线检查方 法。
PPT课件
3
一、X线检查技术 X线检查技术可分为： 普通X线检查 造影检查 数字X线检查 三个方面
PPT课件
4Leabharlann （ 一） 普通X线检查 1.透视 透视（fluoroscopy）是利用X线的荧光作用， 将被检病人位在荧光屏（或影像增强器）和X 线管之间，X线穿过人体之后在荧光屏上形成 影像。透视是一种既简便又经济的检查方法， 可以同时观察器官的形态和功能状态，立即得 到检查结果；在检查中也可以转动病人，从不 同角度及方位观察器官的形态和功能状态；如 果需要记录病变影像，可在透视下选择最佳体 位进行点片摄影，保留永久记录，作为复查对 比观察或作教学科研资料保存。
