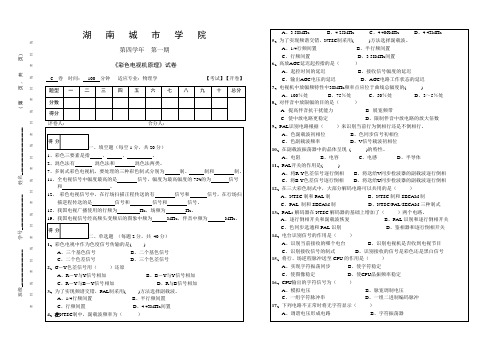

10《电视原理与维修》期末卷

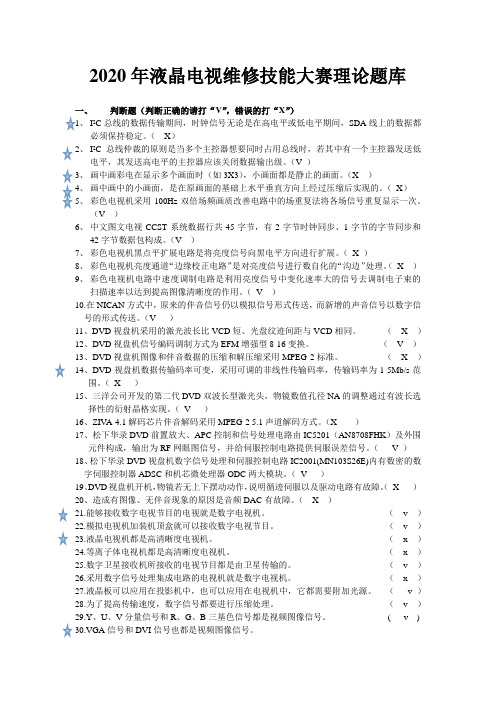

2020年液晶电视维修技能大赛理论题库一、判断题（判断正确的请打“V”，错误的打“X”）、I2C总线的数据传输期间，时钟信号无论是在高电平或低电平期间，SDA线上的数据都必须保持稳定。

（X）2、I2C总线仲裁的原则是当多个主控器想要同时占用总线时，若其中有一个主控器发送低电平，其发送高电平的主控器应该关闭数据输出级。

（V ）3、画中画彩电在显示多个画面时（如3X3），小画面都是静止的画面。

（X ）4、画中画中的小画面，是在原画面的基础上水平垂直方向上经过压缩后实现的。

（X）5、彩色电视机采用100Hz双倍场频画质改善电路中的场重复法将各场信号重复显示一次。

（V ）6、中文图文电视CCST系统数据行共45字节，有2字节时钟同步、1字节的字节同步和42字节数据包构成。

（V ）7、彩色电视机黑点平扩展电路是将亮度信号向黑电平方向进行扩展。

（X ）8、彩色电视机亮度通道“边缘校正电路”是对亮度信号进行数自化的“沟边”处理。

（X ）9、彩色电视机电路中速度调制电路是利用亮度信号中变化速率大的信号去调制电子束的扫描速率以达到提高图像清晰度的作用。

（V ）10.在NICAN方式中，原来的伴音信号仍以模拟信号形式传送，而新增的声音信号以数字信号的形式传送。

（V ）11、DVD视盘机采用的激光波长比VCD短、光盘纹迹间距与VCD相同。

（X ）12、DVD视盘机信号编码调制方式为EFM增强型8-16变换。

（V ）13、DVD视盘机图像和伴音数据的压缩和解压缩采用MPEG-2标准。

（X ）14、DVD视盘机数据传输码率可变，采用可调的非线性传输码率，传输码率为1-5Mb/s范围。

（X ）15、三洋公司开发的第二代DVD双波长型激光头，物镜数值孔径NA的调整通过有波长选择性的衍射晶格实现。

（V ）16、ZIVA-4.1解码芯片伴音解码采用MPEG-2 5.1声道解码方式。

（X ）17、松下华录DVD前置放大、APC控制和信号处理电路由IC5201（AN8708FHK）及外围元件构成，输出为RF网眼图信号，并给伺服控制电路提供伺服误差信号。

电视原理与维修练习卷班级____ 座号姓名 ____________一、填空题：1、电视即“电子视觉”，就是用电的方法_________和______人类的视觉。

2、光是一种物质，具有_________性和_______性，光的传播速度是_________.3、可见光的波长从______________到_______________4、彩色三要素：亮度：反映______________程度，由光的_____决定。

色调：反映__________，由光的_________决定。

色饱和度：反映______，由_____________________________决定。

5、三基色原理内容：①，三基色_____________，②，自然界所有彩色可由三基色混合，反之__________________________________。

③，混合色的亮度等于___________________总和。

④，三基色合成的彩色其色调和色饱和度由__________________决定。

6、亮度方程表达Y=____________________________________7、图像信号的极性是_______________________8、我国电视广播制式规定，图象中频频率为 _____ MH Z，第一伴音中频频率为 _____ MH Z，第二伴音中频频率为_______MH Z。

9、彩色电视台在传送彩色信号只传送两个色差信号，它们是UR-y和U B-y，不传送U G-y的原因是 _____________________________。

10、彩色全电视信号由_______________,____________________,_______________,________________________________.组成.11、我国电视体制规定视频调幅波的传送采用__________________传送。

适用专业：一、判断题(每小题1分,共10分)1．彩色三要素中色度指的是亮度、色调、色饱和度。

（）2．开机屏幕出现一条水平亮线，说明行扫描电路工作正常，故障出现在场扫描电路。

（）3．测量显像管的灯丝电压，要用直流电压档测量。

（）4．根据彩色显像管的栅、阴极电压U GK与电子束流之间的关系，显像管电路通常把栅极接地，阴极电压越高，荧幕亮度越亮。

（）5．在自动搜索电台时，AFT信号是用来精确调谐的。

（）6．行、场扫描系统是为行、场偏转线圈提供锯齿波电流。

（）7．伴音信号采用调频制，即载波的频率随伴音信号的幅度而改变。

（）8．行扫描电路中，行激励脉冲输出的波形为方波，场激励脉冲输出的波形为锯齿波。

（）9．在路测量电阻阻值时可考虑其他元件并联所带来的影响。

（）10．在自动搜索电台时高频调谐器调谐电压VT引脚输出电压是不变的。

（）二、单项选择题（每小题1分，共10分）1.彩色电视机三基色混色法原理采用的是（）A．直接相加混色法 B. 空间相加混色法 C. 时间相加混色法2.世界上电视制式有三种,我国采用的电视制式为( )A. NTSC制正交平衡调幅B. PAL制逐行倒相正交调幅制C. SECAM制轮行调频制3.行扫描电路中行振荡电路产生的振荡频率为( ).场振荡电路产生的频率为（）A.50HzB.15625HZzC. 60Hz4.测量到高频头VH引脚的电压为5V，说明电视机工作在 ( )A.VL波段B. VH波段C.U波段5.显像管的灯丝电压的波形为( )A.方波B.锯齿波C.脉冲波6.遥控发射器发出的信号是（）A.无线电波B.红外光C.超声波7.在电视机伴音通道中，鉴频器的作用是解调出( )A.31.5M第一伴音中频信号B.6.5M第二伴音中频信号C.伴音音频信号8.电视机的伴音正常,而图象出现模糊不清,几分钟后逐步恢复正常,产生的故障原因是( )A.开关电源B.行输出电路C.显像管及附属电路9．我国电视标准规定行扫描周期为（），场扫描周期为（）A．20ms B．64μs C．50Hz10．AFT信号是用来( )A．电台信号识别B．精确调谐C．38M中频振荡三、多项选择题（本题共30分，多选、漏选、错选均不得分）1．彩色全电视信号由（）组成。

液晶电视机原理与维修技术2020-03-29 10:05海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析海信32寸液晶电视要紧采纳韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍；在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的表达，下面以韩国背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其要紧作用是点亮液晶灯管的数量、点亮电压、启动特性均不相同，背光灯高压驱动电路其输出特性必须适配于所驱动的液晶屏驱动电路组件是不能互换的。

背光灯高压驱动电路组件部分要紧由；振荡器、调制器、功率输出电路及爱护检测电路组成，在三星32分采纳一块ROHM〔罗姆〕公司的单片集成电路BD9884FV来完成〔图1虚线框内〕，功率输出采纳N沟道变压器、谐振电容及背光灯管〔CCFL〕完成〔并有输出电压、输出电流取样电路〕，以上这几部份安装在图1一、信号流程及工作原理；图1中 CPU部分送来的操纵信号操纵振荡器开始工作，产生频率约100KHz的振荡信号，送入调制器内部电路，输出高压并点亮背光灯管。

PWM调制信号改变输出高压脉冲的宽度达到改变亮度的目的，背光灯管点亮后 L2、C及CCFL的组合又使串联在背光灯管上的取样电阻R上的压降作为背光灯管的工作状态取样电压输送到爱护检测电路〔由10灯管工作电流显现专门，爱护检测电路操纵调制器停止输出。

由于三星32寸屏是采纳16只背光灯管，又由于背光灯管不能并联和串联应用，因此必须每个背光灯管配压驱动组件图片，图2B是要紧元件标注。

图2A图2 B【郝铭原创作品转载二、集成电路BD9884FV 及MOS功率输出模块SP8M3介绍1、BD9884FVBD9884FV是ROHM〔罗姆〕公司专门为液晶显示屏背光灯高压驱动电路设计的系列集成电路之一〔适合不高压驱动电路，每块BD9884FV 可支持到8只灯管驱动。

BD9884 特点；1〕2通道输出半桥拓扑结构〔电路上改变即可用于全桥结构〕2〕内置灯管电流、电压反馈检测操纵电路3〕支持多灯管方案4〕软启动功能5〕具有时刻锁存短路爱护6〕具有欠压和过压爱护7〕具有脉冲〔PWM〕输入和直流输入两种亮度操纵方式8〕具有待机操纵功能〔由STB脚实现〕9〕供电电压5～11V10〕具有内置同步移相通讯接口，支持多IC并联使用，实现大屏幕多灯管驱动〔16根灯管〕11〕SS0P-B28封装〔表面贴片〕BD9884FV 外形如图3所示内部框图如图4所示各引脚的功能及实测电压值见表1〔用数字表测〕图3图42、SP8M3SP8M3是N沟道 + P沟道组合功率放大MOSFET模块具有体积小、功率大、导通电阻小、对称性好、无需图5 SP8M3 内部电路及外形图6 SP8M3内部N沟道及P沟道参数三、BD9884FV差不多电路介绍三星32寸液晶屏采纳了两块BD9884FV完成对16灯管背光灯的鼓舞驱动，电路比较复杂，为了便于对三星32寸液晶屏16灯管背光灯高压驱动电路的明白得，先介绍图7所示的采纳一块BD9884FV构成的两灯管驱动电路的差不多方案。

《彩色电视机原理与维修》试题一、填空：（20分）1、彩色电视机中使用的标准三基色是（）、（）和（）三色。

2、我国采用的是（）极性图象信号，即图象信号的电压越（），表示传送的图象越（）。

3、一般亮度信号的带宽为（），色副载波的带宽为（）4、彩色的三要素指的是色彩的（）、（）和（）三个物理量。

5、电视机的核心部件是（），6、开关电源电路中的核心部件是（），这元件的关键器件又是（）。

7、彩色电视机中的标准白光是（）光源。

8、PAL模式每帧图像有（）行，其中正程扫描（）行，逆程（）行。

9、整个信号通道的终端是（）和（）二、选择：（22分）1、下列哪种不属于调制方式（）A、调频B、调波C、调幅D、调相2、在电视机中，下列哪个元件的故障率不高（）A、稳压电源B、阳极帽C、电源滤波器D、行输出变压器3、一台电视机，接收彩色电视信号时，有正常的黑白图像而无彩色，由此现象说明故障在（）。

A、解码电路B、电源电路C、视放末级电路4、一台彩色电视在接收电视信号过程中，图像颜色始终偏绿，而伴音正常，由此现象说明故障可能在（）。

A、解码电路B、视放末级电路C、公共通道5、兼容制彩色电视制式中的“兼容”意指（）。

A、彩色电视机能收看黑白电视节目，黑白电视机也能收看彩色电视节目B、三种制式之间能兼容收看。

C、使用的交流电源的频率既可以是50Hz ，又可以是60Hz。

6、当某电视机出现无光栅故障，在检修时，应首先检查的是（）。

A、电源电路B、公共通道C、伴音通道D、扫描系统7、为了使亮度信号与色度信号同步，需对亮度信号作（）的延时处理。

A、0.6 μSB、0.3μｓC、0.9μｓ8、下列哪个不是电视集成化经历的阶段（）A单片机 B、双片机 C、三片机 D、四片机9、下列什么组合可以形成三基色？A:红、黄、紫B:红、黄、蓝C：黄、青、紫D：黄、青、蓝10、下面哪一个不是彩色电视机的基本电路部分？A:扫描系统B公共信号通道C：电源电路：11、下面那个不是高频调谐器的主要作用（）A：调谐选台B：信号放大C：功率增益C：频率选台三、名词解释：（9分）1、彩条信号：2、信噪比：3、补色：四、简答题（15分）1、PAL制彩色电视机由哪几部分组成？2、简诉下开关电源变压器在电源电路中的作用。

现代家电原理与维修期末试卷及答案ADocument serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】15电子高技、电子中技班《现代家电原理与维修》期末试卷（A）一、填空（每空1分，共30分）1.家用电器中的温度保险器件有和二种。

2、自动保温式电饭锅结构组成是：、、和。

3、微波炉的结构主要由、、、、和等主要元器件组成。

4、电风扇调速方法有：、和三种。

5、滚筒式洗衣机的特点有：、、、、和、6、热量的传递方式有：、、7、电冰箱的制冷系统由、、、元件组成。

二、判断题（每题2分，共30分）1.家用电器中用的漏电保护器的整定电流是。

（）2.电热水器实用控制电路中的水位开关不能控制水位的高低。

（）3.在继电器控制的开关电路中，继电器线圈两端必须并联正向二极管。

（）4.在使用LM393为电压比较器时，输出端必须外接上拉电阻。

（）5.电风扇大多采用电容启动及运转型异步电动机。

（）6.电风扇电动机所用电容器为无极性电容器，电容量为1～μF。

（）7.电风扇离合器式摇头控制是：当上下离合块啮合时，电风扇不摇头。

（）8.在双向晶闸管调速电路中，常用RC串联吸收电路与晶闸管并联。

（）9.在压缩机中，制冷剂吸收热量，其温度和压力都变化。

（）10.在蒸发器中，制冷剂吸收热量，其温度和压力不变化。

（）11.为了使制冷剂气体中不含液体，需要使制冷剂过热。

（）12.在夏季，电冰箱温度控制器设定温度应调低些。

（）13.热泵型空调器比单冷型空调器仅多了一个电磁阀。

（）14.热泵型空调器的制热方式是通过制冷剂冷凝放热。

（）15.空调器中电磁四通阀的作用是改变制冷剂在换热器中的流动方向。

（）三、选择题（每题2分，共20分）1、家用电子产品可分为（）。

Ａ、彩电、电冰箱、空调器Ｂ、音响电器、DVD、彩电Ｃ、热水器、洗衣机、彩电2、电气设备制造标准有（）。

A、企业标准、行业标准Ｂ、企业标准、行业标准、国家标准、C、企业标准、行业标准、国家标准、世界标准3、电热器具中常用的加热方式有（）：A、电阻加热、远红外线加热、B、电阻加热、远红外线加热、电磁感应加热、微波加热。

电视机工作原理与维修电视机的工作原理可以简单地概括为以下几个步骤：1. 电源供电：插上电源后，电视机通过电源模块将交流电转变为直流电，并对各个电路板提供所需的电能。

2. 信号接收与处理：当用户通过遥控器或电视机面板选择一个频道时，电视机的调谐器会选择相应的频率并将电视信号解调为图像和声音信号。

解调后的信号进入信号处理器，通过视频解码器将图像信号转成电子信号，然后通过音频解码器将声音信号转成电子信号。

3. 视频显示：解码后的电子图像信号会通过视频处理器进行处理，包括对亮度、对比度、饱和度等参数进行调整。

处理后的信号再通过电子束发射器控制屏幕上的像素点亮起来，形成图像。

4. 声音播放：解码后的电子声音信号会通过音频处理器进行处理，包括音量调节、音效增强等。

处理后的信号再通过扬声器产生声音。

电视机的维修主要包括以下几个方面：1. 电源故障：当电视机无法开机或无法正常工作时，可能是电源模块出现故障。

需要检查电源模块的电池、电路板和电线连接是否有问题，并检查电源输出是否正常。

2. 信号接收与处理故障：当电视机无法接收到信号或信号质量较差时，可能是调谐器或信号处理器出现故障。

可以检查信号输入线路、天线连接是否正确，或者使用其他电源或设备测试确保问题不是源自信号源。

3. 视频显示故障：当电视机无法显示图像或图像质量较差时，可能是视频处理器或屏幕出现问题。

可以检查视频输入线路、屏幕连接是否正常，或者更换视频处理器或屏幕。

4. 声音播放故障：当电视机无法播放声音或声音质量较差时，可能是音频处理器或扬声器出现问题。

可以检查音频输入线路、扬声器连接是否正常，或者更换音频处理器或扬声器。

需要注意的是，在进行电视机的维修时，应当确保自身安全，避免触电等危险。

此外，如果对电视机的内部结构不熟悉或不具备修理能力，建议寻求专业的技术支持或售后服务。
