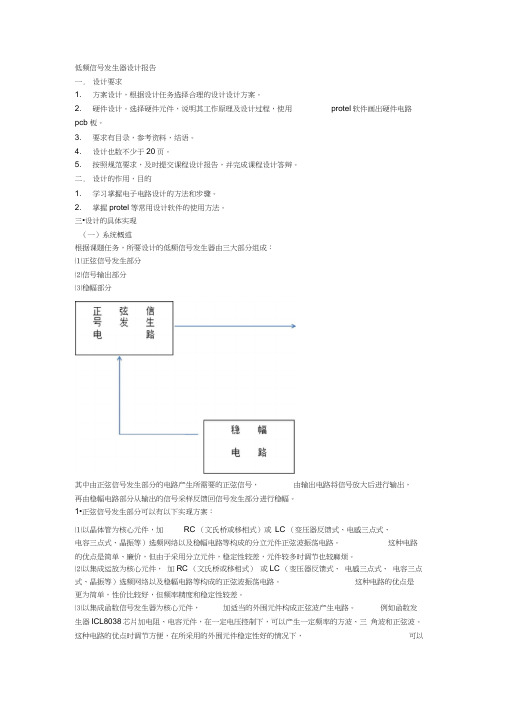

低频信号发生器设计报告一.设计要求1. 方案设计，根据设计任务选择合理的设计设计方案。

2. 硬件设计。

选择硬件元件，说明其工作原理及设计过程，使用protel软件画出硬件电路pcb 板。

3. 要求有目录，参考资料，结语。

4. 设计也数不少于20页。

5. 按照规范要求，及时提交课程设计报告，并完成课程设计答辩。

二.设计的作用，目的1. 学习掌握电子电路设计的方法和步骤。

2. 掌握protel等常用设计软件的使用方法。

三•设计的具体实现（一）系统概述根据课题任务，所要设计的低频信号发生器由三大部分组成：⑴正弦信号发生部分⑵信号输出部分⑶稳幅部分其中由正弦信号发生部分的电路产生所需要的正弦信号，由输出电路将信号放大后进行输出，再由稳幅电路部分从输出的信号采样反馈回信号发生部分进行稳幅。

1•正弦信号发生部分可以有以下实现方案：⑴以晶体管为核心元件，加RC （文氏桥或移相式）或LC （变压器反馈式、电感三点式、电容三点式、晶振等）选频网络以及稳幅电路等构成的分立元件正弦波振荡电路。

这种电路的优点是简单、廉价，但由于采用分立元件，稳定性较差，元件较多时调节也较麻烦。

⑵以集成运放为核心元件，加RC （文氏桥或移相式）或LC （变压器反馈式、电感三点式、电容三点式、晶振等）选频网络以及稳幅电路等构成的正弦波振荡电路。

这种电路的优点是更为简单，性价比较好，但频率精度和稳定性较差。

⑶以集成函数信号发生器为核心元件，加适当的外围元件构成正弦波产生电路。

例如函数发生器ICL8038芯片加电阻、电容元件，在一定电压控制下，可以产生一定频率的方波、三角波和正弦波。

这种电路的优点时调节方便，在所采用的外围元件稳定性好的情况下，可以得到较宽频率范围的，且稳定性、失真度和现行度很好的正弦信号。

R s R FF=Rs这种电路主要是利用锁相，即使现象未同步技术来获得频率高稳定度，且频率可步进变化的振荡源。

现在已有集成锁相环电路芯片，例如 CC4046，辅以参考频率源、分频器等外围电路后，即可构成频率合成器。

毕业设计——基于C8051F340的低频函数信号发生器设计

毕业设计低频信号发生器指导教师方华学院名称工程学院专业名称电子信息工程论文提交日期年月论文答辩日期年月答辩委员会主席____________评阅人____________摘要函数信号发生器是一种能够产生多种波形，如三角波、矩形波（含方波）、正弦波的电路。

现今社会上出现的函数信号发生器多种多样，频率的范围也在变得越来越来宽，产生的波形也有多种的波形可供选择。

在电子行业的基础设施和制造等领域，函数发生器都是有效的通用仪器。

它可以生成不同频率和幅度的大量信号，用来评估新电路的运行情况，代替时钟信号，对新产品进行制造测试，及用于许多其它用途。

函数信号发生器长期以来都是模拟电路构成的。

本设计主要介绍了基于单片机的多路信号发生器构造及其原理。

本次设计的主要任务是产生低频的信号源，其产生的波形包括正弦波、三角波和方波，频率从1HZ到1MHZ可调变化，幅度从0V到3V可调变化。

在本次设计中，主要利用单片机采用程序设计方法产生相应的波形，通过键盘来控制三种波形的类型选择、频率变化，并通过不同颜色的LED来区分不同的波形和通过LED数码管显示相应的频率数值，再通过D/A转换器将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来。

系统大致包括信号发生部分、数/模转换部分以及LED显示部分三部分，其中尤其对数/模转换部分和波形产生和变化部分进行详细论述。

设计正文分为前言、系统总体设计、系统硬件设计、系统软件设计和硬件电路制作及调试五大部分。

其中第三、四、五章是本文的中心，它介绍了设计者的思路和系统原理和制作过程。

本次设计所得出的正弦波、三角波和方波失真度较小，波形平滑好看，在显示部分，频率的数值是由4位数码管来显示，波形类型的显示是由3个不同颜色的LED灯来显示，十分的直观且价格实在。

关键词：函数信号发生器单片机数码管按键 D/A转换目录1 前言 (1)1.1 选题背景 (1)1.2 国内外研究现状 (1)2 系统总体设计 (3)2.1 设计任务 (3)2.2 系统总体方案的确定 (3)2.2.1 方案对比 (3)2.2.2 系统功能分工 (5)2.2.3 操作设计 (5)3 系统硬件电路设计 (6)3.1 系统硬件电路的总体框图及原理 (6)3.2 主电路设计及原理 (6)3.2.1 单片机电路模块 (6)3.2.2 D/A转换电路模块 (9)3.2.3 键盘电路模块 (13)3.2.4 显示电路模块 (13)4 系统软件设计 (16)4.1 人机互换模块 (16)4.1.1 显示子模块 (16)4.1.2 键盘处理子模块 (18)4.2 波形产生模块 (18)5 硬件电路制作及调试 (19)5.1 硬件单元电路制作 (19)5.1.1 电路原理图及PCB板制作 (19)5.1.2 硬件电路调试 (20)5.2各模块软件调试 (21)5.2.1 Keil uvision3环境介绍 (21)5.2.2 软件调试 (22)5.3 软硬件联调 (23)5.4调试及测试仪器 (25)6 总结 (26)致谢 (27)参考文献 (28)英文摘要 (29)附录1：各波形在各频率下的波形图附录2：系统完整程序1绪论1.1 选题背景及意义信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。

函数波形发生器实训报告

一、实训背景函数波形发生器是一种能够产生正弦波、方波、三角波等多种周期性波形的电子设备。

在现代电子技术中，波形发生器被广泛应用于通信、信号处理、自动控制等领域。

本实训旨在通过设计和实现一个基于51单片机的函数波形发生器，提高学生对单片机应用系统的设计与实现能力。

二、实训目标1. 掌握51单片机的基本原理和编程方法；2. 了解DAC0832数字模拟转换器的工作原理；3. 学会使用LM324运算放大器进行信号处理；4. 设计并实现一个能够产生正弦波、方波、三角波等多种周期性波形的函数波形发生器。

三、实训内容1. 硬件设计（1）51单片机：作为主控单元，负责控制整个系统的运行。

（2）DAC0832：将51单片机输出的数字信号转换为模拟信号。

（3）LM324运算放大器：对模拟信号进行放大、滤波等处理。

（4）电阻、电容、二极管等元件：构成滤波电路、限幅电路等。

2. 软件设计（1）正弦波发生器：采用查表法实现，将正弦波数据存储在单片机的存储器中，通过定时器产生中断，不断读取数据，经DAC0832输出。

（2）方波发生器：采用比较法实现，通过改变比较器的阈值，使输出波形在0和5V之间切换。

（3）三角波发生器：采用积分法实现，通过不断改变积分器的输入电压，使输出波形在0和5V之间变化。

3. 系统集成与调试将硬件电路连接完毕后，进行软件编程。

在编程过程中，不断调试，确保各个模块能够正常工作。

最后，将各个模块集成在一起，形成一个完整的函数波形发生器。

四、实训过程1. 硬件电路搭建（1）按照设计方案，连接51单片机、DAC0832、LM324运算放大器等元件。

（2）搭建滤波电路、限幅电路等。

2. 软件编程（1）编写正弦波发生器程序，实现正弦波输出。

（2）编写方波发生器程序，实现方波输出。

（3）编写三角波发生器程序，实现三角波输出。

3. 系统调试（1）检查各个模块是否正常工作。

（2）调整参数，使输出波形满足要求。

（3）测试不同频率、幅度下的波形输出。

低频函数发生器的设计

具有低功耗、程控性、高稳定性、结构简单等特点．关键词：信号发生器；单片机；波形
文献标志码：Ａ中图分类号：Ｎ７Ｔ９
在科学研究、程教育和生产实践中，工往往需
１！竺ｌ｝
要使用到低频函数发生器产生正弦波、波和三方角波等信号作为基本的测试信号．市面上能看但到的仪器在频率精度、宽、带波形种类及程控方面都已不能满足许多方面实际应用的需求 …．绍介
基础上＋１ｚ０Ｈ／＋１＋ｌＨ／＋１Ｖ、０１Ｈ／０Ｖ、ｚ＋．ｚ
率、峰值；峰一采用ＮＫＡ３０显示屏作为该系统ＯＩ３１
的ＬＭ显示模块，于显示输出波形名称、率Ｃ用频
值、峰值；峰一通过串口通信实现了与Ｐｃ的实时通信用户既可以通过系统按键调节低频函数发引．
到设计指标；盘输入模块用于调整波形名称、键频
Ｃ０１４０是主控器件，盘电路由五个按８５Ｆ１键
键组成，分别为 “ 形选择 ” “ 式选择 ” “ 率波、模、频
＋１ｚ峰．值＋１ ” “ 率＋１Ｈ（一０Ｈ（峰０Ｖ）、频ｚ峰峰值＋１ ” “ 率＋０１Ｈ（峰值＋． ” Ｖ）、频．ｚ峰一０１Ｖ）．波形按键用于选择输出波形信号，以选择正弦可波、方波、三角波；模式按键用于选择需更改波形的频率、峰值等参数，０＋１＋．按键用于在峰一十１、、０１模式选择确定的基础上更改参数值，别在原来分

波形发生器函数信号发生器设计课程设计

波形发生器函数信号发生器设计课程设计课程目录设计一、设计要求------------------------------------------------2 二、设计的作用与目的------------------------------------2 三、波形发生器的设计------------------------------------31、函数波形发生器原理和总方案设计-------------------32、方案选择及单元电路的设计---------------------------53、仿真与分析----------------------------------------------9 4、PCB版电路制作-----------------------------------------13四、心得体会-----------------------------------------------15 五、参考文献-----------------------------------------------16 附录1课程设计波形发生器的设计电路函数信号发生器是一种能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路。

函数信号发生器在电路实验和设备检测中具有十分广泛的用途。

通过对函数波形发生器的原理以及构成分析，可设计一个能变换出三角波、正弦波、方波的函数波形发生器。

一、设计要求设计一台波形信号发生器，具体要求如下： 1.该发生器能自动产生正弦波、三角波、方波。

2.指标：输出波形：正弦波、三角波、方波。

频率范围：1Hz_10Hz，10Hz_100Hz ,100Hz_1KHz,1KHz_10KHz。

输出电压：方波VP-P≤24V，三角波VP-P=8V，正弦波VP-P＞1V； 3.频率控制方式：通过改变RC时间常数手控信号频率。

4.用分立元件和运算放大器设计的波形发生器要求用EWB进行电路仿真分析，然后进行安装调试。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

关键词:低频信号发生器;单片机;D /A转换;
一、课题任务
设计题目：低频函数波形发生器
任务要求：波形：三角波、正弦波、方波、锯齿波，频率：0.1Hz～1KHz，控制方式：能选择不同的波形，并且能显示出当前产生的波形的频率值。输入电压：-5V～+5V。
二、系统概述
2.1方案论证和比较
2.1.1总体方案：
波形产生电路
如上图所示，单片机的P0口连接DAC0832的八位数据输入端，DAC0832的输出端接放大器，经过放大后输出所要的波形。DAC0832的为八位数据并行输入的，其结构图如下：
DAC0832的内部结构
3.1.3按键模块的设计
由于本系统所用按键少，所以采用独立键盘，其连接电路图如下：
系统方框图
89C51是整个波形发生器的核心部分，通过程序的编写和执行，产生各种各样的信号，并从键盘接收数据，进行各种功能的转换和信号幅度的调节。当数字信号电路到达转换电路，将其转换成模拟信号也就是所需要的输出波形。
三、电路设计
3.1.1主控电路
设计中主要采用AT89C51型单片机，它具有如下优点：（1）拥有完善的外部扩展总线，通过这些总线可方便地扩展外围单元、外围接口等。（2）该单片机内部拥有4K字节的FLASH ROM程序存储器空间和256字节的RAM数据存储空间，完全可以满足程序的要求。由于该芯片可电擦写，故可重复使用。如果更改程序内容，可将芯片拿下重新烧写。（3）该单片机与工业标准的MCS－51型机的指令集和输出引脚兼容。
MOV A,P2
CPL A
MOV R3,A
L01: DEC R3
CJNE R3,#255,L01
INC R0
INC R0
CJNE R0,#254,K01
LJMP SQU
TC0: RET
SAW: JNB P1.0,N4
JNB P1.2,N5
JNB P1.3,N6
LJMP SSAW
N4: MOV R7,#00H
2.1.3 键盘方案论证
方案一：矩阵式键盘。矩阵式键盘的按键触点接于由行、列母线构成的矩阵电路的交叉处。当键盘上没有键闭合时，所有的行和列线都断开，行线都呈高电平。当某一个键闭合时，该键所对应的行线和列线被短路。
方案二：独立式键盘。独立式键盘具有硬件与软件相对简单的特点，其缺点是按键数量较多时，要占用大量口线。
中断系统是使处理器具有对外界异步事件的处理能力而设置的。当中央处理器CPU正在处理某件事的时候外界发生了紧急事件，要求CPU暂停当前的工作，转而去处理这个紧急事件。
在波形发生器中，用两个开光直接与外部中断0和外部中断1的管脚相连，其中S1开光用来改变波形，S2开光用来改变频率。在程序主函数中，我们写了个死循环一直输出一个默认的波形，当S1或S2按下又抬起时，程序会暂时跳出死循环，进入中断处理程序，从而对波形和频率进行改变。
参考文献：
[1]胡汉才编著单片机原理及其接口技术（第3版）清华大学出版社，2010
[2]袁小平主编电子技术综合设计教程机械工业出版社出版社，2008
[3]康华光主编电子技术基础模拟部分（第五版）高的教育出版社，2006
附录：
1、元器件
序号
备注名称
型号
数量
1
电阻
1k
1
2
微调电阻
1K
1
3
阻排
1k
2
4
电容
MOV R0,#00H
K00:
MOV P0,#0FFH
MOV P2,#0FFH
MOV A,P2
CPL A
MOV R3,A
L00: DEC R3
CJNE R3,#255,L00
INC R0
INC R0
CJNE R0,#254,K00
MOV R0,#00H
K01:
MOV P0,#00H
MOV P2,#0FFH
方案二：C8051F005单片机是完全集成的混合信号系统级芯片，具有与8051兼容的微控制器内核，与MCS-51指令集完全兼容。除了具有标准8052的数字外设部件，片内还集成了数据采集和控制系统中常用的模拟部件和其他数字外设及功能部件，而且执行速度快。但其价格较贵。
以上两种方案综合考虑，选择方案一。
DB 0CEH,0CFH,0D0H,0D1H,0D1H,0D2H,0D2H,0D3H,0D3H,0D4H,0D4H,0D4H,0D4H,0D5H,0D5H,0D5H
33pF
2
5
电容
15uF
1
6
晶振
12M
1
7
单片机
AT89S51
1
8
DA转器
DAC0832
1
9
运放
OP07CP
1
10
按键
SW-PB
4
11
拨码开关
DIPSW-8
1
2、总电路图
3、PCB图
4、实物图
5、程序清单
ORG 0000H
LJMP MAIN
ORG 0100H
MAIN: JNB P1.0,P10
JNB P1.1,P11
LJMP TC1
N5: MOV R7,#02H
LJMP TC1
N6: MOV R7,#03H
LJMP TC1
SSAW: CJNE R7,#01H,TC1
MOV R0,#0FFH
K10:
MOV P0,R0
MOV P2,#0FFH
MOV A,P2
CPL A
MOV R3,A
L10: DEC R3
CJNE R3,#255,L10
方案一：采用模拟电路搭建函数信号发生器，它可以同时产生方波、三角波、正弦波、锯齿波。但是这种模块产生的不能产生任意的波形（例如梯形波），并且频率调节很不方便。
方案二：采用AT89C51单片机和DAC0832数模转换器生成波形，加上一个低通滤波器，生成的波形比较纯净。它的特点是可产生任意波形，频率容易调节，频率能达到设计的500HZ以上。性能高，在低频范围内稳定性好、操作方便、体积小、耗电少。
LCALL SIN
LJMP MAIN
SQU: JNB P1.1,N1
JNB P1.2,N2
JNB P1.3,N3
LJMP SSQU
N1: MOV R7,#01H
LJMP TC0
N2: MOV R7,#02H
LJMP TC0
N3: MOV R7,#03H
LJMP TC0
SSQU: CJNE R7,#00H,TC0
TTRI: CJNE R7,#02H,TC2
MOV R0,#00H
K20:
MOV P0,R0
MOV P2,#0FFH
MOV A,P2
CPL A
MOV R3,A
L20: DEC R3
CJNE R3,#255,L20
INC R0
INC R0
CJNE R0,#254,K20
K21:
MOV P0,R0
MOV P2,#0FFH
2）、键盘功能实现
3）、频率的改变
4)、幅值的改变
五、总结
为期7周的电子设计任务终于结束了，期间有汗水有喜悦，更多的是失望懊恼，但是当看到自己千亲万苦做出来的成品时那些痛苦和成功的喜悦比起来就显得那么的微不足道了。回顾这次设计任务，收获颇丰，总结起来有以下几点：
首先通过这次电子综合设计，温故了焊接排版技术，对于Proteus软件的认识也有了进一步的加深，在实验过程中对于书本上的一些理论知识也有了实际上的认识。
具体功能有：（1）各个波形的切换；（2）各种参数的设定；（3）通过滑动变阻器来改变波形幅值的大小；（4）通过拨码开关来改变波形的频率。
四、系统调试及结果分析
4.1Proteus仿真波形：
（1）方波：
（2）锯齿波：
（3）三角波：
（4）正弦波
4.2仿真结果分析
各项指标均达到要求。
1）、产生正弦波、方波、三角波，锯齿波基本实现
MOV A,P2
CPL A
MOV R3,A
L30: DEC R3
CJNE R3,#255,L30
CJNE R0,#255,K30
LJMP SIN
TC3: RET
TAB: DB 80H,82H,84H,86H,88H,8AH,8CH,8EH,90H,92H,94H,96H,98H,9AH,9CH,9EH
以上两种方案综合考虑，选择方案二。
2.2工作原理
数字信号可以通过D/A转换器转换成模拟信号，因此可通过产生数字信号再转换成模拟信号的方法来获得所需要的波形。89C51单片机本身就是一个完整的微型计算机，具有组成微型计算机的各部分部件：中央处理器CPU、随机存取存储器RAM、只读存储器ROM、I/O接口电路、定时器/计数器以及串行通讯接口等，只要将89C51再配置键盘及、数模转换及波形输出、放大电路等部分，即可构成所需的波形发生器，其信号发生器构成系统框图如下图所示。
图中独立键盘引出的四根线分别接单片机的P1.0、P1.1、P1.2、P1.3，另一端接地。各开关的功能如图所示。
3.1.4 波形调幅调频模块的设计
通过调节RV1来调节波形的幅值，往左移时幅值增大，往右移时幅值减小。
通过DSW1来调节波形的频率，往上移动时降低频率，往下时增大频率。
3.2系统软件设计
本系统采用AT89C51单片机，用编程的方法来产生四种波形，并通过编程来切换四种波形。
其次通过这次电子综合设计也让我们意识到实验过程中注重细节的重要性。比如引脚的锁定，参数的设置等等。往往我们的失败就因为一个参数的设定出错而导致实验波形的错误。
设计制作过程中，我们分工明确、共同努力，虽然我们之间有过分歧有过争吵，但是目的只有一个——做好此次的电子综合设计。
