阶段验收评估（一）静电场(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题只有一个选项符合题意，第6～8小题有多个选项符合题意；全选对的得6分，选对但不全的得3分，有选错的得0分)1．(2016·浙江高考)如图所示，两个不带电的导体A和B，用一对绝缘柱支持使它们彼此接触。

把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开， ( )A．此时A带正电，B带负电B．此时A电势低，B电势高C．移去C，贴在A、B下部的金属箔都闭合D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合解析：选C 带电体C靠近导体A、B时，A、B发生静电感应现象，使A端带负电，B 端带正电，但A、B是一个等势体，选项A、B错误；移去带电体C后，A、B两端电荷中和，其下部的金属箔都闭合，选项C正确；若先将A、B分开，再移去带电体C，A、B上的电荷不能中和，其下部的金属箔仍张开，选项D错误。

2.两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中( )A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小解析：选C 由题图等势面可知两固定的等量异号点电荷的电场分布如图所示。

带负电的粒子在等量异号点电荷所产生电场中的偏转运动轨迹如图所示，则粒子在电场中做曲线运动。

电场力对带负电的粒子先做正功后做负功，电势能先变小后变大，故C正确。

3.Q1、Q2为两个带电质点，带正电的检验电荷q沿中垂线向上移动时，q在各点所受Q1、Q2作用力的合力大小和方向如图中细线所示(力的方向都是向左侧)，由此可以判断( )A．Q2可能带负电荷B．Q1、Q2可能为等量异种电荷C．Q2电荷量一定大于Q1的电荷量D．中垂线上的各点电势相等解析：选C 由图可知带正电的检验电荷受到两个电荷的库仑力的合力方向为左上方或左下方，所以Q2一定带正电荷，Q1可能带正电荷也可能带负电荷，且Q2>Q1，选项A、B、D 错，C正确。

高二物理同步训练试题解析一、选择题1．关于电场线的叙述，下列说法正确的是()A．电场线是直线的地方一定是匀强电场B．电场线的方向就是带正电的试探电荷的运动方向C．点电荷只受电场力作用时，加速度的方向总是与所在处的电场线的切线重合D．画有电场线的地方有电场，没画电场线的地方就不存在电场答案：C2．一个检验电荷在电场中某点受到的电场力为F，这点的电场强度为E，在下图中能正确反映q、E、F三者关系的是()图1－3－14解析：选D.电场中某点的电场强度由电场本身的性质决定，与放入该点的检验电荷及其所受电场力无关，A、B错误；检验电荷在该点受到的电场力F＝Eq，F正比于q，C错误，D 正确．3．图1－3－15如图1－3－15所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E A、E B表示A、B两处的场强，则()A．A、B两处的场强方向相同B．因为A、B在一条电场线上，且电场线是直线，所以E A＝E BC．电场线从A指向B，所以E A>E BD．不知A、B附近电场线的分布情况，E A、E B的大小不能确定解析：选AD.电场线的切线方向指场强方向，所以A对；电场线的疏密程度表示场强大小，只有一条电场线的情况下不能判断场强大小，所以B、C错误，D正确．4.点电荷A和B，分别带正电和负电，电荷量分别为4Q和Q，在A、B连线上，如图1－3－16所示，电场强度为零的地方在()图1－3－16A．A和B之间B．A的右侧C．B的左侧D．A的右侧及B的左侧解析：选C.因为A带正电，B带负电，所以只有在A右侧和B左侧两者产生的电场强度方向相反，因为Q A>Q B，所以只有B的左侧，才有可能E A与E B等大反向，因而才可能有E A和E B矢量和为零的情况．故正确答案为C.5.如图1－3－17所示，实线表示匀强电场中的电场线，一带电粒子(不计重力)经过电场区域后的轨迹如图中虚线所示，a、b是轨迹上的两点，关于粒子的运动情况，下列说法中可能的是()图1－3－17A．该粒子带正电荷，运动方向为由a到bB．该粒子带负电荷，运动方向为由a至bC．该粒子带正电荷，运动方向为由b至aD．该粒子带负电荷，运动方向为由b至a解析：选BD.由运动轨迹可判定电场力方向向左，则粒子应带负电，故A、C错；运动a→b 与b→a均有可能．故B、D对．6.一带电粒子从电场中的A点运动到B点，轨迹如图1－3－18中虚线所示．不计粒子所受重力，则()图1－3－18A．粒子带正电B．粒子加速度逐渐减小C．A点的速度大于B点的速度D．粒子的初速度不为零解析：选BCD.由运动轨迹可知电场力方向向左，粒子带负电，故A错；A→B电场强度变小，电场力变小，加速度变小，B对；粒子运动过程中，电场力与运动方向的夹角大于90°角，所以速率减小，故C对；若粒子的初速度为0，将沿电场线向左下侧运动，故D对．7.实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图1－3－19中的虚线所示(a、b只受电场力作用)，则()图1－3－19A．a一定带正电，b一定带负电B．电场力对a做正功，对b做负功C．a的速度将减小，b的速度将增大D．a的加速度将减小，b的加速度将增大解析：选D.由于电场线方向未知，故无法确定a、b的电性，A错；电场力对a、b均做正功，两带电粒子动能均增大，则速度均增大，B、C均错；a向电场线稀疏处运动，电场强度减小，电场力减小，故加速度减小，b向电场线密集处运动，故加速度增大，D正确．8．AB和CD为圆上两条相互垂直的直径，圆心为O.将电荷量分别为＋q和－q的两点电荷放在圆周上，其位置关于AB对称且距离等于圆的半径，如图1－3－20所示．要使圆心处的电场强度为零，可在圆周上再放一个适当的点电荷Q，则该点电荷Q()图1－3－20A．应放在A点，Q＝2qB．应放在B点，Q＝－2qC．应放在C点，Q＝－qD．应放在D点，Q＝－q解析：选C.由平行四边形定则得出＋q和－q在O点产生的合场强水平向右，大小等于其中一个点电荷在O点产生的场强的大小．要使圆心处的电场强度为零，则应在C点放一个电荷量Q＝－q的点电荷，故C选项正确．9．图1－3－21如图1－3－21所示，一电子沿等量异种电荷的中垂线由A→O→B匀速飞过，电子重力不计，则电子除受电场力外，所受的另一个力的大小和方向变化情况是()A．先变大后变小，方向水平向左B．先变大后变小，方向水平向右C．先变小后变大，方向水平向左D．先变小后变大，方向水平向右解析：选B.等量异种电荷电场线分布如图(a)所示，由图中电场线的分布可以看出，从A点到O点，电场线由疏到密；从O点到B点，电场线由密到疏，所以沿点A、O、B，电场强度应由小变大，再由大变小，方向为水平向右，如图(b)所示．由于电子做匀速直线运动，所受合外力必为零，故另一个力应与电子所受电场力大小相等、方向相反，电子受到电场力方向水平向左，且沿点A、O、B运动的过程中，电场力由小变大，再由大变小，故另一个力的方向应水平向右，其大小应先变大后变小，所以选项B正确．二、计算题10.如图1－3－22所示，在边长为l 的正方形四个顶点A 、B 、C 、D 上依次放置电荷量为＋q 、＋q 、＋q 和－q 的点电荷，求正方形中心O 点的电场强度．图1－3－22解析：由对称性原理可知：若正方形四个顶点处均放置相同电荷量的电荷，则中心O 点的场强为零，因此可把D 点的电荷－q 等效为两部分：＋q 和－2q .＋q 和另外三个点电荷在中心O 点的合场强为零，－2q 在中心O 点的场强为E ＝2kq l 2/2＝4kql 2故正方形中心O 点的场强大小为E ＝4kql 2，方向沿OD 连线由O 指向D .答案：4kql2，方向沿OD 连线由O 指向D .11．如图1－3－23所示，两根长为L 的绝缘细线下端各悬挂一质量为m 的带电小球A 、B ，A 、B 带电荷量分别为＋q 和－q ，今加上匀强电场(方向水平向左)，场强为E ，使联结A B 的绝缘细线(长为L )拉直，并使两小球处于静止状态，E 的大小应满足什么条件？图1－3－23解析：B 球受力如图所示． 由于B 球静止，有⎩⎪⎨⎪⎧mg ＝F sin60°①qE ＝F cos60°＋k q 2L 2＋F T ② ①②式联立，并考虑到F T ≥0， 得E ≥mg 3q ＋kq L 2.答案：E ≥mg 3q ＋kq L2 12.竖直放置的两块足够长的平行金属板间有匀强电场．其电场强度为E ，在该匀强电场中，用丝线悬挂质量为m 的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，如图1－3－24所示，请问：图1－3－24(1)小球带电荷量是多少？(2)若剪断丝线，小球碰到金属板需多长时间？ 解析：(1)由于小球处于平衡状态，对小球受力分析如图所示 F sin θ＝qE ① F cos θ＝mg ②由①②得tan θ＝qE mg ，故q ＝mg tan θE .(2)由第(1)问中的方程②知F ＝mgcos θ，而剪断丝线后小球所受电场力和重力的合力与未剪断丝线时丝线的拉力大小相等，故剪断丝线后小球所受重力、电场力的合力等于mgcos θ.小球的加速度a ＝F 合m ＝gcos θ，小球由静止开始沿着丝线拉力的反方向做匀加速直线运动，当碰到金属极上时，它经过的位移为s ＝b sin θ，又由s ＝12at 2，t ＝2s a＝ 2b cos θg sin θ＝ 2bgcot θ. 答案：(1) mg tan θE(2) 2bgcot θ。

高二复习电场练习题专题一、单选题：（每题只有一个选项正确，每题4分）1、以下说法正确的是：（）A．只有体积很小的带电体，才能看做点电荷B．电子、质子所带电量最小，所以它们都是元电荷C．电场中A、B两点的电势差是恒定的，不随零电势点的不同而改变，所以U AB＝U BAD．电场线与等势面一定相互垂直，在等势面上移动电荷电场力不做功2、在真空中同一直线上的A、B处分别固定电量分别为＋2Q、－Q的两电荷。

如图所示，若在A、B所在直线上放入第三个电荷C，只在电场力作用下三个电荷都处于平衡状态，则C的电性及位置是( )A．正电，在A、B之间B．正电，在B点右侧C．负电，在B点右侧D．负电，在A点左侧3、如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

则（）A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将减小，b的加速度将增加D．两个粒子的电势能一个增加一个减小4、某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则( )A．E P<E Q，φP<φQB．E P>E Q，φP<φQC．E P<E Q，φP>φQD ．E P >E Q ，φP >φQ5、一个点电荷，从静电场中的a 点移到b 点，其电势能的变化为零，则 （ ） A 、a 、b 两点的场强一定相等； B 、该点电荷一定沿等势面移动；C 、作用于该点电荷的电场力与其移动方向总是垂直的；D 、a 、b 两点电势一定相等。

6、在点电荷 Q 形成的电场中有一点A ，当一个－q 的检验电荷从电场的无限远处被移到电场中的A 点时，电场力做的功为W ，则检验电荷在A 点的电势能及电场中A 点的电势分别为（规定无限远处电势能为0）：A ．A A W W q εϕ=-=，B ．A A WW q εϕ==-， C ．A A W W q εϕ==， D ．A A WqW εϕ=-=-，7、如图所示，光滑绝缘水平面上带异号电荷的小球A 、B ，它们一起在水平向右的匀强电场中向右做匀加速运动，且保持相对静止。

高中同步测试卷(一)第一单元 电场力的性质 (时间：90分钟，满分：100分)一、单项选择题(本题共5小题，每小题4分，共20分．在每小题给出的四个选项中，只有一个选项正确．)1．关于电场强度的下列说法中不正确的是( ) A ．电场强度在数值上等于单位电荷在电场中所受的电场力 B ．在电场中某点不放电荷，则该点的电场强度一定为零C ．正电荷在电场中某点所受电场力的方向就是这点电场强度的方向D ．负电荷在电场中某点所受电场力的方向就是这点电场强度的反方向2．在如图所示的四种电场中，分别标记有a 、b 两点．其中a 、b 两点电场强度大小相等、方向相反的是( )A ．甲图中与点电荷等距的a 、b 两点B ．乙图中两等量异种点电荷连线的中垂线上与连线等距的a 、b 两点C ．丙图中两等量同种点电荷连线的中垂线上与连线等距的a 、b 两点D ．丁图中非匀强电场中的a 、b 两点3.如图，足够大的光滑绝缘水平面上有三个带电质点，A 和C 均围绕B 以相同的角速度做匀速圆周运动，三个带电质点始终在同一直线上，B 恰能保持静止．其中A 、C 和B 的距离分别是L 1和L 2.不计三质点间的万有引力，则A 和C 的比荷 (电荷量与质量之比)之比应是( )A.⎝ ⎛⎭⎪⎫L 1L 22B.⎝ ⎛⎭⎪⎫L 2L 12C.⎝ ⎛⎭⎪⎫L 1L 23D.⎝ ⎛⎭⎪⎫L 2L 134.如图所示，有一带电荷量为＋q 的点电荷与均匀带电圆形薄板相距为2d ，此点电荷到带电薄板的垂线通过板的圆心．若图中a 点处的电场强度为零，则图中b 点处的电场强度大小是( )A ．k q 9d 2＋k qd 2B ．k q d 2－k q9d 2C ．0D ．k q d25．真空中相距为3a 的两个点电荷M 、N 分别固定于x 轴上x 1＝0和x 2＝3a 的两点上，在它们连线上各点场强随x 变化关系如图所示，以下判断正确的是( )A ．点电荷M 、N 一定为同种点电荷B ．点电荷M 、N 一定为异种点电荷C ．点电荷M 、N 所带电荷量的绝对值之比为2∶1D ．点电荷M 、N 所带电荷量的绝对值之比为3∶1二、多项选择题(本题共7小题，每小题6分，共42分，在每小题给出的四个选项中，有多个选项符合题意．)6.如图所示，水平天花板下用长度相同的绝缘细线悬挂两个相同的带电介质小球A 、B ，左边放一个带电荷量为＋Q 的固定球时，两悬线都保持竖直方向．下列说法中正确的是( )A ．A 球带正电，B 球带正电，并且A 球带电荷量较小 B ．A 球带负电，B 球带正电，并且A 球带电荷量较小C ．A 球带负电，B 球带正电，并且B 球带电荷量较大D ．A 球带正电，B 球带负电，并且B 球带电荷量较大7．用电场线能很直观、很方便地比较电场中各点场强的强弱．如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O 是电荷连线的中点，E 、F 是连线中垂线上相对O 对称的两点，B 、C 和A 、D 也相对O 对称．则( )A．B、C两点场强大小和方向都相同B．A、D两点场强大小相等，方向相反C．E、O、F三点比较，O点场强最强D．B、O、C三点比较，O点场强最弱8．一带电粒子从电场中的A点运动到B点，轨迹如图中虚线所示．不计粒子所受重力，则( )A．粒子带正电B．粒子加速度逐渐减小C．A点的速度大于B点的速度D．粒子的初速度不为零8题图9题图10题图9．如图所示的水平匀强电场中，将两个带电小球M和N分别沿图示路径移动到同一水平线上的不同位置，释放后，M、N保持静止，不计重力，则( )A．M的带电量比N大B．M带负电荷，N带正电荷C．静止时M受到的合力比N大D．移动过程中匀强电场对M做负功10．如图所示，在足够大的光滑绝缘水平面内固定有一带正电的电荷a(图中未画出)，与a带同种电荷的电荷b仅在a的库仑力作用下，以初速度v0(沿MP方向)由M点运动到N 点，到N点时速度大小为v，且v<v0, 则( )A．b电荷在M点受力一定向左上方B．b电荷在M点受力一定向右下方C．a电荷一定在虚线MP上方D．a电荷一定在虚线MP下方11．两个通电小球带电后相互排斥，如图所示．两悬线跟竖直方向各有一个夹角α、β，且两球在同一水平面上．两球质量用m和M表示，所带电荷量用q和Q表示．若已知α>β，则一定有关系( )A．两球一定带同种电荷B．m一定小于MC．q一定大于Q D．m受到的电场力一定等于M所受电场力12.如图所示，固定在竖直面内的光滑金属细圆环半径为R，圆环的最高点通过长为L 的绝缘细线悬挂质量为m的可视为质点的金属小球，已知圆环带电均匀分布且带电荷量与小球相同，均为Q (未知)，小球在垂直圆环平面的对称轴上处于平衡状态，已知静电力常量为k ，重力加速度为g .细线对小球的拉力为F (未知)，下列式子中正确的是( )A ．Q ＝mgR 3kLB ．Q ＝mgL 3kRC ．F ＝mgR LD ．F ＝mgL R题号 1 2 3 4 5 6 7 8 9 10 11 12 答案演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．)13．(8分)如图，真空中xOy 平面直角坐标系上的ABC 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9.0×109N ·m 2/C 2，求：(1)两点电荷间的库仑力大小； (2)C 点的电场强度的大小和方向．14.(10分)如图所示，绝缘的粗糙水平桌面高为h ＝1.25 m ，长为s ＝2 m ，桌面上方有一个水平向左的匀强电场．一个质量为m ＝2×10－3kg ，带电量为q ＝＋2.5×10－8C 的小物体自桌面的左端A 点以初速度v 0＝6 m/s 向右滑行，离开桌子边缘B 后，落在水平地面上C 点，C 点与B 点的水平距离x ＝1 m ，物体与桌面间的动摩擦因数为0.4，不计空气阻力，取g ＝10 m/s 2.(1)水平向左的匀强电场的电场强度E 为多大；(2)为使小物体离开桌面边缘B 后水平距离加倍，即x ′＝2x ，某同学认为可以在桌子边缘B的右侧空间加一竖直方向的匀强电场E′，请你求出该电场的电场强度．15．(10分)竖直放置的两块足够长的平行金属板间有匀强电场．其电场强度为E，在该匀强电场中，用丝线悬挂质量为m的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，如图所示．请问：(1)小球带电荷量是多少？(2)若剪断丝线，小球碰到金属板需多长时间？16.(10分)如图所示，带正电的甲球固定在足够大的光滑绝缘水平面上的A点，其带电荷量为Q；质量为m，带正电的乙球在水平面上的B点由静止释放，其带电荷量为q；A、B两点的距离为l0.释放后的乙球除受到甲球的静电力作用外，还受到一个大小为F＝k qQ4l20(k为静电力常量)、方向指向甲球的恒力作用，两球均可视为点电荷．(1)求乙球在释放瞬间的加速度大小；(2)求乙球的速度最大时两球之间的距离；(3)请定性地描述乙球在释放后的运动情况(说明速度的大小变化及运动方向的变化情况)．参考答案与解析1．[导学号66870001] 【解析】选B.电场强度的大小在数值上等于单位电荷在电场中所受的电场力，故A 说法正确．电场强度的大小跟有没有试探电荷无关，由电场本身决定，故B 说法错误．电场强度的方向总是跟正电荷所受电场力的方向一致，跟负电荷所受电场力的方向相反，故C 、D 说法正确．故选B.2．[导学号66870002] 【解析】选C.甲图中与点电荷等距的a 、b 两点，场强大小相同，方向不相反，选项A 错误；对乙图，根据电场线的疏密及对称性可判断，a 、b 两点的场强大小相等、方向相同，选项B 错误；丙图中两等量同种点电荷连线的中垂线上与连线等距的a 、b 两点，场强大小相同，方向相反，选项C 正确；对丁图，根据电场线的疏密可判断，b 点的场强大于a 点的场强，选项D 错误．3．[导学号66870003] 【解析】选C.根据B 恰能保持静止可得：k q A q B L 21＝k q C q BL 22.A 做匀速圆周运动，kq A q B L 21－k q C q A （L 1＋L 2）2＝m A ω2L 1，C 做匀速圆周运动，k q C q B L 22－k q C q A （L 1＋L 2）2＝m C ω2L 2，联立解得A 和C 的比荷之比等于⎝ ⎛⎭⎪⎫L 1L 23，选项C 正确．4．[导学号66870004] 【解析】选A.由于a 点场强为零，说明点电荷在a 点的场强与圆盘在a 点的场强大小相等，E ＝kq d2，根据对称性可知，圆盘在b 点产生的场强大小也是E ＝kq d 2，则b 点的场强为E ′＝E ＋kq （3d ）2＝kq d 2＋kq9d2，A 正确． 5．[导学号66870005] 【解析】选A.从场强E 随x 的变化关系图象可以看出，x ＝2a 处的场强为零，在0～2a 范围内场强为正，2a ～3a 范围内场强为负，根据场强叠加原理可知，点电荷M 、N 为同种电荷，选项B 错误，选项A 正确；设点电荷M 的带电荷量为q 1，点电荷N 的带电荷量为q 2，x ＝2a 处的场强为E ＝k q 1（2a ）2－k q 2a 2＝0，解得：q 1∶q 2＝4∶1，选项C 、D 错误．6．[导学号66870006] 【解析】选BC.存在固定球时，对A 、B 球受力分析，由于悬线都沿竖直方向，说明水平方向各自所受电场力合力为零，说明A 球带负电而B 球带正电，A 、B 作为整体得固定球对A 、B 的水平方向的库仑力大小相等方向相反．根据库仑定律得A 离固定球近点，所以A 球带电荷量较小，B 球带电荷量较大．故A 、D 错误，B 、C 正确．7．[导学号66870007] 【解析】选ACD.由等量异种点电荷的电场线分布可知选项A 、C 、D 正确，B 错误．8．[导学号66870008] 【解析】选BCD.由运动轨迹可知电场力方向向左，粒子带负电，A 错误；A →B 电场强度变小，电场力变小，加速度变小，B 正确；粒子运动过程中，电场力与运动方向的夹角大于90°，所以速率减小，C 正确；若粒子的初速度为0，将沿电场线向左下侧运动，D 正确．故选BCD.9．[导学号66870009] 【解析】选BD.释放后，M 、N 保持静止，它们均受到水平匀强电场的电场力qE 和相互之间的库仑力F 作用，因此有qE ＝F ，两者方向相反，其合力为0，故选项C 错误；由牛顿第三定律可知，M 、N 间相互作用的库仑力F ，一定大小相等、方向相反，所以它们受到的水平匀强电场的电场力qE 也一定大小相等、方向相反，所以两带电小球必带异种电荷，电量相等，故选项A 错误；两小球带异种电荷，相互间的库仑力为引力，由题图中位置关系可知，小球M 受到的水平匀强电场的电场力方向向左，与电场方向相反，所以带负电，小球N 受到的水平匀强电场的电场力方向向右，与电场方向相同，所以带正电，故选项B 正确；由题图图示可知，小球M 移动方向与水平匀强电场的电场力方向成钝角，所以匀强电场对M 做负功，故选项D 正确．10．[导学号66870010] 【解析】选AD.b 电荷运动轨迹向上弯曲，根据曲线运动特点可知，b 电荷在M 点受力一定向左上方，所以a 电荷一定在虚线MP 下方，选项A 、D 正确．11．[导学号66870011] 【解析】选ABD.库仑力同样满足牛顿第三定律，满足共点力平衡条件，由题中图示可知两小球相互排斥，故A 、D 正确；偏角的大小与小球的质量和悬线的长度有关，故B 正确．12．[导学号66870012] 【解析】选BD.由于圆环不能看成点电荷，采用微元法求圆环对小球的库仑力，小球受到的库仑力为圆环各点对小球库仑力的合力．以小球为研究对象，进行受力分析，小球受到三个力的作用：线对小球的拉力为F 、重力G 、圆环各点对小球库仑力的合力F Q .则F sin θ＝mg ，sin θ＝RL ，解得：F ＝mgLR，选项C 错误，D 正确；水平方向上：F cos θ＝k Q 2L 2cos θ，解得：Q ＝mgL 3kR，选项A 错误，B 正确． 13．[导学号66870013] 【解析】(1)根据库仑定律，A 、B 两点电荷间的库仑力大小为F ＝k q 2L2①代入数据得F ＝9.0×10－3N ．②(2)A 、B 点电荷在C 点产生的场强大小相等，均为E 1＝k q L2③A 、B 两点电荷形成的电场在C 点的合场强大小为 E ＝2E 1cos 30°④由③④式并代入数据得E ＝7.8×103 N/C场强E 的方向沿y 轴正向． 【答案】(1)9.0×10－3N(2)7.8×103N/C 方向沿y 轴正向14．[导学号66870014] 【解析】(1)设小物体离开桌子边缘B 点后经过时间t 落地，则h ＝12gt 2得t ＝2h g＝2×1.2510s ＝0.5 s 设小物体离开桌子边缘B 点时的速度为v B ，则v B ＝x t ＝10.5m/s ＝2 m/s根据动能定理，有－qEs －μmgs ＝12mv 2B －12mv 2得E ＝3.2×105N/C. (2)要使水平射程加倍，则 2x ＝v B t ′h ＝12at ′2 mg －qE ′＝ma代入数据得E ′＝6×105N/C ，方向竖直向上．【答案】(1)3.2×105N/C (2)6×105N/C 方向竖直向上 15．[导学号66870015] 【解析】(1)由小球处于平衡状态知小球带正电，对小球受力分析如图所示F T sin θ＝qE ① F T cos θ＝mg②由①②得tan θ＝qE mg ， 故q ＝mg tan θE. (2)由第(1)问中的方程②知F T ＝mgcos θ，而剪断丝线后小球所受电场力和重力的合力与未剪断丝线时丝线对小球的拉力大小相等，故剪断丝线后小球所受重力、电场力的合力等于mg cos θ.小球的加速度a ＝F 合m ＝gcos θ，小球由静止开始沿着丝线拉力的反方向做匀加速直线运动，当碰到金属板上时，它的位移为x ＝bsin θ， 又由x ＝12at 2，得t ＝2xa＝2b cos θg sin θ＝2bgcot θ.【答案】(1)mg tan θE(2) 2bgcot θ16．[导学号66870016] 【解析】(1)由牛顿第二定律得：k qQ l 20－F ＝ma 解得：a ＝3kqQ4ml 20.(2)当乙球所受的合力为零，即库仑力与恒力F 大小相等时，乙球的加速度为零，速度最大，设此时两球之间的距离为x ，则有k qQ x 2＝kqQ 4l 20， 解得：x ＝2l 0.(3)乙球先做远离甲球的运动，速度先增大后减小，然后又反向做速度先增大后减小的运动，返回到释放点B 后，再重复前面的运动，之后就在B 点和最远点之间做往复运动．【答案】(1)3kqQ4ml 20(2)2l 0 (3)见解析。

新教材适用·人教版物理电场同步测试（1—3节）一、选择题：1．关于物体的带电荷量，以下说法中正确的是（）A ．物体所带的电荷量可以为任意实数B ．物体所带的电荷量只能是某些特定值C ．物体带电＋1.60×10-9C ，这是因为该物体失去了1.0×1010个电子D ．物体带电荷量的最小值为 1.6×10-19C2．如图所示，将带电棒移近两个不带电的导体球，两个导体球开始时互相接触且对地绝缘，下述几种方法中能使两球都带电的是 ( ) A ．先把两球分开，再移走棒B ．先移走棒，再把两球分开C ．先将棒接触一下其中的一个球，再把两球分开D ．棒的带电荷量不变，两导体球不能带电3．用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒，都能吸引轻小物体,正确的是：（）A.被摩擦过的玻璃棒和硬橡胶棒一定带上了电荷B.被摩擦过的玻璃棒和硬橡胶棒一定带有同种电荷C.被吸引的轻小物体一定是带电体D.被吸引的轻小物体可能不是带电体4．一个带正电的验电器如图所示，当一个金属球A 靠近验电器上的金属球B 时，验电器中金属箔片的张角减小，则（）A ．金属球A 可能不带电B ．金属球A 一定带正电C ．金属球A 可能带负电D ．金属球A 一定带负电5．用毛皮摩擦过的橡胶棒靠近已带电的验电器时，发现它的金属箔片的张角减小，由此可判断（）A ．验电器所带电荷量部分被中和B ．验电器所带电荷量部分跑掉了C ．验电器一定带正电D ．验电器一定带负电6．以下关于摩擦起电和感应起电的说法中正确的是（）A.摩擦起电是因为电荷的转移，感应起电是因为产生电荷B.摩擦起电是因为产生电荷，感应起电是因为电荷的转移C.摩擦起电的两摩擦物体必定是绝缘体，而感应起电的物体必定是导体D.不论是摩擦起电还是感应起电，都是电荷的转移7．带电微粒所带的电荷量不可能是下列值中的（）A. 2.4×10-19CB.-6.4×10-19CC.-1.6×10-18CD.4.0×10-17C- - - - - - 甲乙 AB + +8．库仑定律的适用范围是（）A．真空中两个带电球体间的相互作用B．真空中任意带电体间的相互作用C．真空中两个点电荷间的相互作用D．真空中两个带电体的大小远小于它们之间的距离，则可应用库仑定律9．两个相同的金属小球，带电量之比为1∶7，相距为r,两者相互接触后在放回原来的位置上，则它们间的库仑力可能为原来的（）A．4/7 B. 3/7C. 9/7D. 16/710．A、B两个点电荷间距离恒定，当其它电荷移到A、B附近时，A、B之间的库仑力将 [ ]A．可能变大 B．可能变小C．一定不变 D．不能确定11．两个半径均为1cm的导体球，分别带上＋Q和－3Q的电量，两球心相距90cm，相互作用力大小为F，现将它们碰一下后，放在两球心间相距3cm处，则它们的相互作用力大小变为（）A．3000F B．1200FC．900F D．无法确定12．真空中有两个固定的带正电的点电荷，其电量Q1＞Q2，点电荷q置于Q1、Q2连线上某点时，正好处于平衡，则（）A．q一定是正电荷B．q一定是负电荷C．q离Q2比离Q1远D．q离Q2比离Q1近13．如图1所示，用两根绝缘丝线挂着两个质量相同不带电的小球A和B，此时，上、下丝线受的力分别为T A、T B；如果使A带正电，14. 关于电场线的说法，正确的是（）A. 沿着电场线的方向电场强度越来越小B. 在没有电荷的地方，任何两条电场线都不会相交C. 电场线是人们假设的，用以形象表示电场的强弱和方向，客观上并不存在D. 电场线是始于正电荷或无穷远，止于负电荷或无穷远15．在真空中一匀强电场，电场中有一质量的0.01g，带电荷量为-1×10-8C的尘埃沿水平方向向右做匀速直线运运，取g=10m/s2，则（）A. 场强方向水平向左B. 场强的方向竖直向下C. 场强的大小是5×106N/CD. 场强的大小是5×103N/C16．如图1-2-3所示，M、N是某个点电荷电场中的一条电场线上的两点，在线上O点由静止释放一个自由的负电荷，它将沿电场线向N点运动，下列判断正确的是（）M o N图1-2-3A. 电场线由N指向M，该电荷加速运动，加速度越来越小B. 电场线由N指向M，该电荷加速运动，其加速度大小的变化不能确定C. 电场线由M指向N，该电荷做加速运动，加速度越来越大D. 电场线由N指向M，该电荷做加速运动，加速度越来越大17．电场强度的定义式为E＝F／q （）A．该定义式只适用于点电荷产生的电场B．F是检验电荷所受到的力，q是产生电场的电荷电量C．场强的方向与F的方向相同D．由该定义式可知，场中某点电荷所受的电场力大小与该点场强的大小成正比18．A为已知电场中的一固定点，在A点放一电量为q的电荷，所受电场力为F，A点的场强为E，则（）A．若在A点换上－q，A点场强方向发生变化B．若在A点换上电量为2q的电荷，A点的场强将变为2EC．若在A点移去电荷q，A点的场强变为零D．A点场强的大小、方向与q的大小、正负、有无均无关高一班姓名：座号：电场同步测试1一、选择题：（每小题4分，共72分）1 2 3 4 5 6 7 8 910 11 12 13 14 15 16 17 18二、填空题（每空5分，共15分）19．将一定量的电荷Q，分成电量q、q＇的两个点电荷，为使这两个点电荷相距r时，它们之间有最大的相互作用力，则q值应为．20．如图3所示，把质量为0.2克的带电小球A用丝线吊起，若将带电量为4×10-8库的小球B靠近它，当两小球在同一高度相距3cm时，丝线与竖直夹角为45°，此时小球B受到的库仑力F＝，小球A带的电量q A＝．三、计算题（13分）21．如图所示，绝缘细线一端固定于O点，另一端连接一带电荷量为q，质量为m的带正电小球，要使带电小球静止时细线与竖直方向成а角，可在空间加一匀强电场则当所加的匀强电场沿着什么方向时可使场强最小?这时细线中的张力多大?电场强度同步测试1参考答案一、选择题：（不定项，每小题4分，共72分）1 2 3 4 5 6 7 8 9 BCD AC AD AC C D A CD CD10 11 12 13 14 15 16 17 18C D D BC BCD B B B D二、填空题19． Q/220．2×10－3N，－0.5×10－8C三、计算题:21.答案:小球受到重力G、绳的拉力T、电场力F三个力作用，根据平衡条件可知，拉力T与电场力F的合力必与重力G等值反向因为拉力T的方向确定，F与T的合力确定，由矢量图可知，当电场力F垂直悬线时最小,场强也最小.此时绳中张力T=mgcosа。

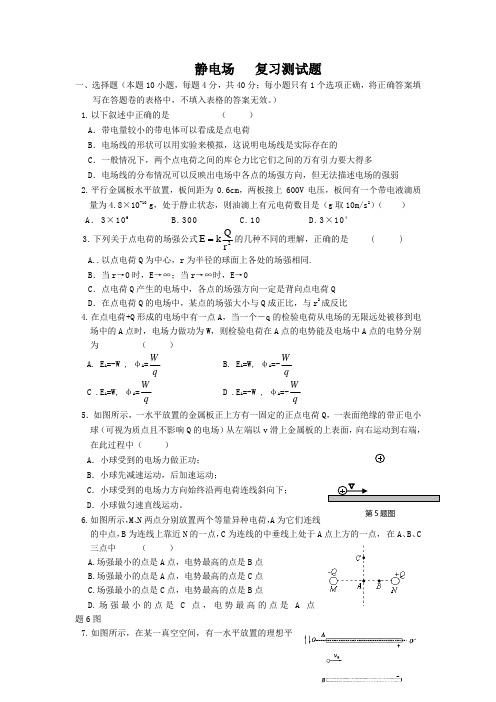

第5题图静电场 复习测试题一、选择题（本题10小题，每题4分，共40分；每小题只有1个选项正确，将正确答案填写在答题卷的表格中，不填入表格的答案无效。

） 1.以下叙述中正确的是 （ ） A ．带电量较小的带电体可以看成是点电荷B ．电场线的形状可以用实验来模拟，这说明电场线是实际存在的C ．一般情况下，两个点电荷之间的库仑力比它们之间的万有引力要大得多D ．电场线的分布情况可以反映出电场中各点的场强方向，但无法描述电场的强弱 2.平行金属板水平放置，板间距为0.6cm ，两板接上600V 电压，板间有一个带电液滴质量为4.8×10-10g ，处于静止状态，则油滴上有元电荷数目是（g 取10m/s 2）（ ）A ．3×106B.300C.10D.3×1043.下列关于点电荷的场强公式2r QkE 的几种不同的理解，正确的是 ( ) A..以点电荷Q 为中心，r 为半径的球面上各处的场强相同. B ．当r→0时，E→∞；当r→∞时，E→0C ．点电荷Q 产生的电场中，各点的场强方向一定是背向点电荷QD ．在点电荷Q 的电场中，某点的场强大小与Q 成正比，与r 2成反比4.在点电荷+Q 形成的电场中有一点A ，当一个－q 的检验电荷从电场的无限远处被移到电场中的A 点时，电场力做功为W ，则检验电荷在A 点的电势能及电场中A 点的电势分别为 （ ）A. E A =-W , φA =W q B. E A =W, φA =-W qC .E A =W, φA =W qD .E A =-W , φA =-Wq5．如图所示，一水平放置的金属板正上方有一固定的正点电荷Q ，一表面绝缘的带正电小球（可视为质点且不影响Q 的电场）从左端以v 滑上金属板的上表面，向右运动到右端，在此过程中（ ） A ．小球受到的电场力做正功； B ．小球先减速运动，后加速运动；C ．小球受到的电场力方向始终沿两电荷连线斜向下；D ．小球做匀速直线运动。

（精心整理，诚意制作）东至三中高三静电场复习试题一．不定项选择题1．如图，在正六边形的a 、c 两个顶点上各放一带正电的点电荷，电量的大小都是1q ，在b 、d 两个顶点上，各放一带负电的点电荷，电量的大小都是2q ，21q q ．已知六边形中心O 点处的场强可用图中的四条有向线段中的一条来表示，它是哪一条（ ）A ．1EB ．2EC ．3ED ．4E2.如图所示，在直线MN 上有一个点电荷，A 、B 是直线MN 上的两点，两点的间距为L ， 场强大小分别为E 和2E.则（ ）A ．该点电荷一定在A 点的右侧B ．该点电荷一定在A 点的左侧C ．A 点场强方向一定沿直线向左D ．A 点的电势一定低于B 点的电势3．如图所示，光滑绝缘水平面上有三个带电小球a 、b 、c （可视为点电荷），三球沿一条直线摆放，仅在它们之间的静电力作用下静止，则以下判断正确的是 （ ）A ．a 对b 的静电力一定是引力B ．a 对b 的静电力可能是斥力C ．a 的电量可能比b 少D ．a 的电量一定比b 多4、匀强电场中的三点A 、B 、C 是一个三角形的三个顶点，AB 的长度为1 m ，D 为AB 的中点，如图所示。

已知电场线的方向平行于ΔABC 所在平面，A 、B 、C 三点的电势分别为14 V 、6 V 和2 V 。

设场强大小为E ，一电量为1×10－6C 的正电荷从D 点移到C 点电场力所做的功为W ，则A ．W ＝8×10－6 J ，E ＞8 V/mB ．W ＝6×10－6J ，E ＞6 V/mC ．W ＝8×10－6 J ，E ≤8 V/mD ．W ＝6×10－6J ，E ≤6 V/m5、如图所示的匀强电场E 的区域内，由A 、B 、C 、D 、A ＇、B ＇、C ＇、D ＇作为顶点构成一正方体空间，电场方向与面ABCD 垂直。

下列说法正确的是 A ．AD 两点间电势差U AD 与A A ＇两点间电势差U AA ＇相等B ．带正电的粒子从A 点沿路径A →D →D ＇移到D ＇点，电场力做正功C ．带负电的粒子从A 点沿路径A →D →D ＇移到D ＇点，电势能减小D ．带电的粒子从A 点移到C ＇点，沿对角线A C ＇与沿路径A →B →B ＇→C ＇电场力做功相同 6、一点电荷仅受电场力作用，由A 点无初速释放，先后经过电场中的B 点和C 点。

最新人教版高中物理选修3-1专题测试题全套及答案重点强化卷(一) 电场力的性质和电场能的性质(建议用时：60分钟)一、选择题1．(多选)如图所示，下列为电场中某点的电场强度E与放在该点处的检验电荷q及所受电场力F之间的函数关系图象，其中正确的是()【解析】电场中某点的电场强度与试探电荷无关，所以A正确，B错误，由F＝qE知，F-q图象为过原点的倾斜直线，故D正确，C错误．【答案】AD2．关于静电场的等势面，下列说法正确的是()A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功【解析】在静电场中，两个电势不同的等势面不会相交，选项A错误；电场线与等势面一定相互垂直，选项B正确；同一等势面上的电场强度可能相等，也可能不相等，选项C 错误；电场线总是由电势高的等势面指向电势低的等势面，移动负试探电荷时，电场力做负功，选项D错误．【答案】 B3．两个放在绝缘架上的相同的金属球，相距为d，球的半径比d小得多，分别带有q和3q的电荷，相互斥力为3F，现将这两个金属球接触，然后分开，仍放回原处，则它们的相互斥力变为()A．0 B．FC．3F D．4F【解析】由库仑定律可得：3F＝k q·3qr2＝3kq2r2；所以有：F＝kq2r2；而两球接触后再分开平分总电量，故分开后两球的带电量为2q；则库仑力为：F′＝k2q·2qr2＝4F；故D正确，A、B、C错误．【答案】 D4.如图1所示，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c.则()图1A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v aD．a b>a c>a a，v a>v c>v b【解析】a、b、c三点到固定的点电荷P的距离rb<rc<ra，则三点的电场强度由E＝k Q r2可知Eb>Ec>Ea，故带电粒子Q在这三点的加速度ab>ac>aa.由运动轨迹可知带电粒子Q所受P的电场力为斥力，从a到b电场力做负功，由动能定理－|qUab|＝12mv2b－12mv2a<0，则vb<va，从b到c电场力做正功，由动能定理|qUbc|＝12mv2c－12mv2b>0，vc>vb，又|Uab|>|Ubc|，则va>vc，故va>vc>vb，选项D正确．【答案】 D5．空间存在竖直向上的匀强电场，质量为m的带正电的微粒水平射入电场中，微粒的运动轨迹如图2所示，在相等的时间间隔内()图2A．重力做的功相等B．电场力做的功相等C．电场力做的功大于重力做的功D．电场力做的功小于重力做的功【解析】将微粒的运动分解成竖直方向与水平方向．在竖直方向，电场力大于重力，所以加速度方向竖直向上，则在连续相等的时间内，变化的高度不同，所以电场力与重力做功均不相等，故A、B均错误；由上分析可知，电场力大于重力，因此电场力做功总大于重力做功，故C正确，D错误．【答案】 C6．如图3所示，悬挂在O点的一根不可伸长的绝缘细线下端有一个带电荷量不变的小球A.在两次实验中，均缓慢移动另一带同种电荷的小球B.当B到达悬点O的正下方并与A 在同一水平线上，A处于受力平衡时，悬线偏离竖直方向的角度为θ，若两次实验中B的电荷量分别为q1和q2，θ分别为30°和45°.则q2q1为()图3A．2B．3C．23D．3 3【解析】设细线长为l，A的带电荷量为Q.A与B处在同一水平线上，以A为研究对象，受力分析，作出受力图，如图所示．根据平衡条件可知，库仑力跟重力的合力与细线的拉力等大反向，由几何关系列式得tan θ＝Fmg，其中F＝kqQ(l sin θ)2，两式整理得：q＝mgl2tan θsin2θkQ，将题干中的两种情况代入得：q2q1＝tan 45°sin245°tan 30°sin230°＝2 3.【答案】 C7．如图4所示，一带电小球用丝线悬挂在水平方向的匀强电场中，当小球静止后把悬线烧断，则小球在电场中将做()图4A．自由落体运动B．曲线运动C．沿着悬线的延长线做匀加速直线运动D．变加速直线运动【解析】烧断前，小球受三个力而平衡，线的拉力与重力和电场力的合力等大反向，烧断线后，拉力消失，而另外两个力不变，合力与拉力方向相反，则小球将沿着悬线的延长线做初速度为零的匀加速直线运动．故C正确．【答案】 C8．如图5所示，一电子沿等量异种电荷的中垂线A→O→B匀速飞过，电子重力不计，则电子除受电场力外，所受的另一个力的大小和方向变化情况是()图5A．先变大后变小，方向水平向左B．先变大后变小，方向水平向右C．先变小后变大，方向水平向左D．先变小后变大，方向水平向右【解析】等量异种电荷电场线分布如图甲所示，由图中电场线的分布可以看出，从A 点到O点，电场线由疏到密；从O点到B点，电场线由密到疏，所以沿点A、O、B，电场强度应先由小变大，再由大变小，方向为水平向右，如图乙所示．由于电子做匀速直线运动，所受合外力必为零，故另一个力应与电子所受的电场力大小相等、方向相反，电子受到电场力方向水平向左，且沿点A、O、B运动的过程中，电场力由小变大，再由大变小，故另一个力的方向应水平向右，其大小应先变大后变小，故选B.【答案】 B9．在孤立负电荷形成的电场中，四个带电粒子分别仅在电场力作用下运动，v-t图象如图6所示．则以下判断正确的是()图6A．a、c带负电，b、d带正电B．a、c带正电，b、d带负电C．a、d带正电，b、c带负电D．a、d带负电，b、c带正电【解析】由图象可以知道，a做加速度减小的加速运动，b做加速度增大的加速运动，c做加速度增大的减速运动，d做加速度减小的减速运动，根据电荷之间的相互作用可以知道a、c带负电，b、d带正电，故选项A正确．【答案】 A10．(多选)如图7所示，长为L倾角为θ的光滑绝缘斜面处于电场中，一带电量为＋q质量为m的小球，以初速度v0从斜面底端A点开始沿斜面上滑，当到达斜面顶端B点时，速度仍为v0，则下列说法正确的是()图7A．若电场是匀强电场，则该电场的电场强度的最小值一定为mg sin θqB．A、B两点间的电压一定等于mgL sin θqC．小球在B点的电势能一定大于在A点的电势能D．若该电场是斜面中点竖直正上方某点的点电荷Q产生的，则Q一定是正电荷【解析】小球从A运动到B的过程中：qU－mgL sin θ＝12m v2－12m v2，所以：U＝mgL sin θq，B正确；若电场为匀强电场，由公式U＝Ed，知当两点间的电压一定时，间距越大，电场强度越小，故电场强度的最小值为E＝UL＝mg sin θq，A正确；在上升过程中，重力做负功，故电场力做正功，电势能减小，A点的电势能大于B点的电势能，C错误；若该电场是斜面中点正上方某点的点电荷Q产生的，离电荷远的A点电势高，所以Q一定是负电荷，D错误．【答案】AB二、计算题11．在如图8所示的匀强电场中，有A、B两点，且A、B两点间的距离为x＝0.20 m，已知AB连线与电场线夹角为θ＝60°，当电荷量Q＝＋2.0×10－8 C的点电荷受电场力的大小为F＝4.0×10－4 N．求：(1)电场强度E的大小．(2)将该点电荷从A点移至B点的过程中，电场力所做的功W.(3)如果φA＝0 V，B点电势为多少？图8【解析】(1)由F＝qE得：E＝Fq＝4.0×10－42×10－8V/m＝2×104 V/m.(2)由W－4×0.2×0.5 J＝4.0×10－5(3)由U AB＝E·d＝Ex cos 60°得：U AB＝2×104×0.2×0.5 V＝2.0×103V且U AB＝φA－φB＝0－φB得：φB＝－U AB＝－2×103 V.【答案】(1)2×104 V/m(2)4.0×10－5 J(3)－2×103 V12．如图9所示，在绝缘粗糙的水平面上，相距为L的A、B两点处分别固定着两个等电量的正电荷，a、b是AB连线上的两点，其中Aa＝Bb＝L4，O为AB连线的中点，一质量为m带电量为＋q的小滑块(可以看做质点)以初动能E k0从a点出发，沿AB直线向b运动，其中小滑块第一次经过O点时的动能为初动能的3倍，到达b点时动能恰好为零，小滑块最终停在O点，求：(1)小滑块与水平面间的动摩擦因数．(2)O、b两点间的电势差．(3)小滑块运动的总路程．图9【解析】 (1)a 、b 是AB 连线上的两点，其中Aa ＝Bb ＝L4， 可知a 、b 两点关于O 点对称，则a 、b 点电势相等，即U ab ＝0. 设滑块与水平面间的摩擦力大小为f . 对滑块从a 到b 的过程中，由动能定理得： －f L2＝0－E k0，摩擦力：f ＝μmg ， 解得：μ＝2E k0mgL .(2)对于滑块从O 到b 的过程中，由动能定理得： qU Ob －μmg ·L4＝0－3E k0， 解得：U Ob ＝－5E k02q .(3)对于滑块从a 开始运动到最终在O 点停下的整个过程，由动能定理得： qU aO －μmgs ＝0－E k0， U aO ＝－U Ob ， 解得：s ＝74L .【答案】 2E k0mgL (2)－5E k02q (3)74L重点强化卷(二) 欧姆定律的综合应用(建议用时：60分钟)一、选择题1．(多选)如图1所示，直线A 为电源a 的路端电压与电流的关系图线；直线B 为电源b 的路端电压与电流的关系图线；直线C 为一个电阻R 两端电压与电流的关系图线．将这个电阻分别接到a 、b 两电源上，那么( )图1A ．R 接到b 电源上时电源的效率高B．R接到b电源上时电源的输出功率较大C．R接到a电源上时电源的输出功率较大，但电源效率较低D．R接到a电源上时电阻的发热功率较大，电源效率也较高【解析】由题图知E a>E b，内阻r a>r b当电阻R接到电源两极时，电源的效率为η＝I2R I2R＋r ＝RR＋r，所以R接到电源b上时，电源的效率高，A对，D错．由题图知，R接到电源a上时，电源的输出电压和电流均比接到b上时大，故R接到电源a上时，电源的输出功率较大，B错，C对．【答案】AC2.如图2所示，当开关S断开时，电压表示数为3 V，当开关S闭合时，电压表示数为1.8 V，则外电阻R与电源内阻r之比为()图2A．5∶3 B．3∶5C．2∶3 D．3∶2【解析】S断开时，电压表的示数等于电源的电动势，即E＝3 V．S闭合时，U外＝1.8 V，所以U内＝E－U外＝1.2 V．因U外＝IR，U内＝Ir，所以R∶r＝U外∶U内＝1.8∶1.2＝3∶2.【答案】 D3．如图3所示电路，已知R1＝3 kΩ，R2＝2 kΩ，R3＝1 kΩ，I＝10 mA，I1＝6 mA，则a、b两点电势高低和通过R2中电流正确的是()图3A．a和b高，7 mA B．a和b高，2 mAC．a比b低，7 mA D．a比b低，2 mA【解析】根据欧姆定律得R1和R3两端的电压分别为U1＝I1R1＝6×10－3×3×103V＝18 V，则a点的电势比c点电势低18 V，U3＝I3R3＝(I－I1)R3＝4 V，b点的电势比c点电势低4 V，所以a点电势比b点电势低．R2两端的电压为U2＝U1－U3＝14 V，通过R2中电流为I2＝142 000A＝7 mA.故选C.【答案】 C4．(多选)如图4所示的电路中电源为理想电源，A、B、C均为电阻值相等的定值电阻．闭合开关S，电路处于稳定状态后再断开开关，那么在开关断开的瞬间，下列推断正确的是()图4A．电阻B的电压值较之前的电压值瞬间不变B．电阻A的电压值较之前的电压值将瞬间减小C．电阻C的电流流向较之前的电流流向将瞬间改变D．电阻A的电流流向较之前的电流流向将瞬间改变【解析】在开关断开的瞬间，电阻B两端接在电容器两端，由于电容器还未放电，故此时电阻B的电压值较之前的电压值瞬间不变，选项A正确．在开关闭合时，电阻A两端的电压为U，而在开关断开的瞬间，电容器放电，通过C－A支路，故电阻A两端的电压为U/2，故电压值较之前的电压值将瞬间减小，选项B正确．开关闭合时，电阻C的电流是由左向右；当开关断开瞬时，则电容器放电电流流过C的方向是由右向左，故电阻C的电流流向较之前的电流流向将瞬间改变，选项C正确．开关闭合时，电阻A的电流是由左向右；当开关断开瞬间，则电容器放电电流流过A的方向仍是由左向右，故电阻A的电流流向较之前的电流流向不变，选项D错误．【答案】ABC5.如图5所示，直线OAC为某一直流电源的总功率随电流I变化的图线，曲线OBC表示同一直流电源内部的热功率随电流I变化的图线．若A、B点的横坐标均为1 A，那么AB线段表示的功率为()图5A．1 W B．6 WC．2 W D．2.5 W【解析】由题图知，在C点，电源的总功率等于电源内部的热功率，所以电源的电动势为E＝3 V，短路电流为I＝3 A，所以电源的内阻为r＝EI＝1 Ω.图象上AB段所表示的功率为P AB＝P总－I2r＝(1×3－12×1)W＝2 W.【答案】 C6．如图6所示的电路，电源电动势为E，内阻为r，R1为光敏电阻(光照强度增加时，其电阻阻值减小)．现增加光照强度，则下列判断正确的是()图6A．B灯变暗，A灯变亮B．R0两端电压变大C．电源路端电压变小D．电源内电压变小【解析】由题意，增加光照强度，R1减小，外电路总电阻减小，根据闭合电路欧姆定律得知，干路电流I增大，电源的内电压增大，路端电压U减小，A灯变暗；通过R0电流I0＝I－I A，I增大，而I A减小，则I0增大，R0两端电压U0增大，而R0、B的电压之和等于路端电压，路端电压减小，则知，B的电压减小，B灯变暗；故B、C正确，A、D错误．【答案】BC7．如图7所示是一实验电路图．在滑动触头由a端滑向b端的过程中，下列表述正确的是()图7A．路端电压变小B．电流表的示数变大C．电源内阻消耗的功率变小D．电路的总电阻变大【解析】当滑片向b端滑动时，其接入电路中的电阻减小，使得外电路总电阻减小，故D错误．根据I＝ER＋r，可知总电流增加，根据闭合电路中的欧姆定律有E＝Ir＋U外，可知路端电压U外减小，故A正确．流过电流表的示数为I＝U外R3，可知电流减小，故B错误．根据P＝I2r，可知内阻消耗的功率增大，故C错误．【答案】 A8．(多选)如图8所示，A为巨磁电阻，当它周围的磁场增强时，其阻值增大；C为电容器．当有磁铁靠近A时，下列说法正确的有()图8A．电流表的示数减小B．电容器C的电荷量增大C．电压表的示数变小D．电源内部消耗的功率变大【解析】当有磁铁靠近A时，它周围的磁场增强，其阻值增大，则外电路电阻变大，电路的电流减小，电流表的示数减小，选项A正确；电源内阻上的电压减小，故路端电压变大，则电压表的示数变大，选项C错误；根据Q＝CU可知，电容器C的电荷量增大，选项B正确；根据P内＝I2r可知，I减小，则电源内部消耗的功率变小，选项D错误．【答案】AB9．直径0.3 mm的细铅丝通过1.8 A的电流被熔断，直径0.6 mm的粗铅丝通过5 A的电流被熔断，如果由长度相同的20根细铅丝和一根粗铅丝并联成电路中的保险丝，则通过多大电流时，电路断开()A．5 A B．30 AC．36 A D．55 A【解析】由R＝ρlS＝4ρlπD2∝1D2，即R1R2＝(D2D1)2＝22＝4，R1＝4R2，由并联知识可求出R并＝R124，并注意到若两端加电压 1.8R1(V)，则超过了粗铅丝的熔断电流，所以并联铅丝两端只能加电压5R2(V)，可求出总电流值为30 A.【答案】 B10．(多选)如图9所示的电路中，电源内阻不能忽略．闭合S 后，调节R 的阻值，使电压表示数增大ΔU ，在这一过程中，有( )图9A ．通过R 1的电流增大ΔUR 1B ．R 2两端电压减小ΔUC ．通过R 2的电流减小量小于ΔUR 2D ．路端电压增大量为ΔU【解析】 由电流I ＝U R 可知，当电压增加ΔU 时，通过R 1的电流就增加ΔUR 1，故A 正确；由于电源的内阻不能忽略，故R 2两端电压减小量比ΔU 小，B 错误，C 正确；因R 2两端的电压减小，故路端电压增大量比ΔU 要小，故D 错误．【答案】 AC 二、计算题11.如图10所示，R 为电阻箱，电表为理想电压表．当电阻箱读数为R 1＝2 Ω时，电压表读数为U 1＝4 V ；当电阻箱读数为R 2＝5 Ω时，电压表读数为U 2＝5 V ．求：图10(1)电源的电动势E 和内阻r ；(2)当电阻箱R 读数为多少时，电源的输出功率最大？最大值P m 为多少？ 【解析】 (1)由闭合电路欧姆定律知 E ＝U 1＋U 1R 1r ，E ＝U 2＋U 2R 2r联立以上两式并代入数据解得： E ＝6 V ，r ＝1 Ω.(2)由电功率表达式：P ＝E 2R ＋r2R将上式变形为：P ＝E 2R －r 2R＋4r由上式可知当R ＝r ＝1 Ω时，P 有最大值，P m ＝E 24r ＝9 W. 【答案】 (1)6 V 1 Ω (2)1 Ω 9 W12.如图11所示，内壁光滑、内径很小的1/4圆弧管固定在竖直平面内，圆弧的半径r 为0.2 m ，在圆心O 处固定一个电荷量为－1.0×10－9 C 的点电荷．质量为0.06 kg 、略小于圆管截面的带电小球，从与O 点等高的A 点沿圆管内由静止运动到最低点B ，到达B 点小球刚好与圆弧没有作用力，然后从B 点进入板距d ＝0.08 m 的两平行板电容器后刚好能在水平方向上做匀速直线运动，且此时电路中的电动机刚好能正常工作．已知电源的电动势为12 V ，内阻为1 Ω，定值电阻R 的阻值为6 Ω，电动机的内阻为0.5 Ω.求(取g ＝10 m/s 2，静电力常量k ＝9.0×109 N·m 2/C 2)图11(1)小球到达B 点时的速度； (2)小球所带的电荷量； (3)电动机的机械功率．【解析】 (1)由机械能守恒得：mgr ＝12 mv 2B 解得：v B ＝2 m/s.(2)到达B 点恰好作用力为0，由牛顿第二定律得： kQq r 2－mg ＝m v 2Br 解得：q ＝8×10－3C.(3)设电容器两端电压为U ，由二力平衡得： qUd ＝mg① 由欧姆定律得：I ＝UR②所以，电动机两端电压：U M＝E－U－Ir ③P机＝P总－P热＝IU M－I2r M ④＝4.5 W.联立①②③④解得：P机【答案】(1)2 m/s(2)8×10－3 C(3)4.5 W重点强化卷(三) 带电粒子在复合场中的运动问题(建议用时：60分钟)一、选择题1．如图1所示，在xOy平面内，匀强电场的方向沿x轴正向，匀强磁场的方向垂直于xOy平面向里．一电子在xOy平面内运动时，速度方向保持不变．则电子的运动方向沿()图1A．x轴正向B．x轴负向C．y轴正向D．y轴负向【解析】电子受电场力方向一定水平向左，所以需要受向右的洛伦兹力才能做匀速运动，根据左手定则进行判断可得电子应沿y轴正向运动．【答案】 C2．(多选)如图2所示，有一混合正离子束先后通过正交电磁场区域Ⅰ和匀强磁场区域Ⅱ，如果这束正离子束在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径R相同，则它们具有相同的()图2A．电荷量B．质量C．速度D．比荷【解析】正交电磁场区域Ⅰ实际上是一个速度选择器，这束正离子在区域Ⅰ中均不偏转，说明它们具有相同的速度．在区域Ⅱ中半径相同，R＝m vqB，所以它们应具有相同的比荷，C、D正确．【答案】CD3．如图3所示，一带电小球在一正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是()图3A．小球一定带正电B．小球一定带负电C．小球的绕行方向为逆时针D．改变小球的速度大小，小球将不做圆周运动【解析】带电小球在正交电场、磁场区域里做匀速圆周运动，必然有向上的电场力与重力平衡，洛伦兹力提供向心力，所以小球带负电，且沿顺时针方向运动，改变小球的速度大小，小球依然是洛伦兹力提供向心力能够做圆周运动，B正确，A、C、D错误．【答案】 B4．(多选)质谱仪的工作原理示意图如图4所示．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是()图4A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于E BD．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小【解析】同位素原子化学性质相同，无法用化学方法分析，所以质谱仪是分析同位素的重要工具，故A项正确；粒子在题图中的电场中加速，说明粒子带正电，其通过速度选择器时，电场力与洛伦兹力平衡，则洛伦兹力方向应水平向左，由左手定则知，磁场的方向应垂直纸面向外，故B项正确；由Eq＝Bq v可知，v＝EB，故C项正确，粒子运动直径D＝2R＝2m vBq，可知，粒子打在胶片上的位置越靠近狭缝P，意味着D越小，那么比荷越大，故D项错误．【答案】ABC5．(多选)如图5所示，一个质量为m、电荷量为q的带电小球从M点自由下落，M点距场区边界PQ高为h，边界PQ下方有方向竖直向下、电场强度为E的匀强电场，同时还有垂直于纸面的匀强磁场，小球从边界上的a点进入复合场后，恰能做匀速圆周运动，并从边界上的b点穿出，重力加速度为g，不计空气阻力，则以下说法正确的是()图5A．小球带负电荷，匀强磁场方向垂直于纸面向里B．小球的电荷量与质量的比值qm＝gEC．小球从a运动到b的过程中，小球和地球系统机械能守恒D．小球在a、b两点的速度相同【解析】带电小球在磁场中做匀速圆周运动，则qE＝mg，B正确；电场方向竖直向下，则可知小球带负电，由于小球从b点射出，根据左手定则可知磁场方向垂直于纸面向里，A 正确；小球运动过程中，电场力做功，故小球和地球系统的机械能不守恒，只是a、b两点机械能相等，C错误；小球在a、b两点速度方向相反，D错误．【答案】AB6．如图6所示，在真空中，匀强电场的方向竖直向下，匀强磁场的方向垂直纸面向里，三个油滴a、b、c带有等量同种电荷，已知a静止，b向右做匀速运动，c向左做匀速运动，比较它们的质量应有()图6A．a油滴质量最大B．b油滴质量最大C．c油滴质量最大D．a、b、c质量一样【解析】a油滴受力平衡，有G a＝qE重力和电场力等大、反向、共线，故电场力向上．由于电场强度向下，故油滴带负电．b油滴受力平衡，有G b＋q v B＝qEc油滴受力平衡，有G c＝q v B＋qE解得G c>G a>G b，可知选项C正确．【答案】 C7．(多选)如图7所示，A板发出的电子(重力不计)经加速后，水平射入水平放置的两平行金属板M、N间，M、N之间有垂直纸面向里的匀强磁场，电子通过磁场后最终打在荧光屏P上，关于电子的运动，下列说法中正确的是()图7A．当滑动触头向右移动时，电子打在荧光屏的位置上升B．当滑动触头向右移动时，电子通过磁场区域所用时间不变C．若磁场的磁感应强度增大，则电子打在荧光屏上的速度大小不变D．若磁场的磁感应强度增大，则电子打在荧光屏上的速度变大【解析】当滑动触头向右移动时，电场的加速电压增大，加速后电子动能增大，进入磁场的初速度增大，向下偏转程度变小，位置上升，选项A正确．由于在磁场中运动对应的圆心角变小，运动时间变短，选项B错误．洛伦兹力不做功，故电子在磁场中运动速度大小不变，选项C正确，D错误．【答案】AC8．如图8所示，匀强电场和匀强磁场中，有一带负电的小球穿在绝缘光滑的竖直圆环上，小球在圆环的顶端由静止释放，如果小球受到的电场力和重力的大小相等，那么当它在圆环上滑过的弧长对应的圆心角为下列何值时，小球受到的洛伦兹力最大( )图8A.π4B.π2C.3π4D ．π【解析】 根据F ＝q v B 知，小球速度最大时，所受洛伦兹力最大．由于qE ＝mg ，若重力、电场力的合力与水平方向的夹角为θ，则tan θ＝mg qE ＝1，θ＝π4.由于洛伦兹力不做功，根据动能定理知，小球沿圆环运动的圆心角为3π4时，速度最大，洛伦兹力最大．C 正确．【答案】 C9．()电磁轨道炮工作原理如图9所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接触．电流I 从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I 成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是( )图9A ．只将轨道长度L 变为原来的2倍B ．只将电流I 增加至原来的2倍C ．只将弹体质量减至原来的一半D ．将弹体质量减至原来的一半，轨道长度L 变为原来的2倍，其他量不变【解析】 由题意可知磁感应强度B ＝kI ，安培力F ＝BId ＝kI 2d ，由动能定理可得FL ＝m v 22，解得v ＝I2kdLm ，由此式可判断B 、D 正确．【答案】 BD二、计算题10．如图10所示，空间中存在着水平向右的匀强电场，电场强度大小E＝5 3 N/C，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B＝0.5 T．有一带正电的小球，质量m＝1×10－6 kg，电荷量q＝2×10－6 C，正以速度v在图示的竖直面内做匀速直线运动，当经过P点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)，取g＝10 m/s2.求：图10(1)小球做匀速直线运动的速度v的大小和方向；(2)从撤掉磁场到小球再次穿过P点所在的这条电场线经历的时间t.【解析】小球匀速直线运动时受力如图，其所受的三个力在同一平面内，合力为零，有q v B＝q2E2＋m2g2①代入数据解得v＝20 m/s ②速度v的方向与电场E的方向之间的夹角θ满足tan θ＝qEmg③代入数据解得tan θ＝3θ＝60°. ④(2)解法一：撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，设其加速度为a，有a＝q2E2＋m2g2m⑤设撤掉磁场后小球在初速度方向上的分位移为x，有⑥设小球在重力与电场力的合力方向上分位移为y ，有 y ＝12at 2⑦a 与mg 的夹角和v 与E 的夹角相同，均为θ，又 tan θ＝y x⑧联立④⑤⑥⑦⑧式，代入数据解得 t ＝2 3 s ≈3.5 s ．⑨解法二：撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P 点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其初速度为v y ＝v sin θ⑤若使小球再次穿过P 点所在的电场线，仅需小球的竖直方向上分位移为零，则有 v y t －12gt 2＝0⑥联立⑤⑥式，代入数据解得 t ＝2 3 s ≈3.5 s ．⑦【答案】 (1)20 m/s ，方向与电场方向成60°角斜向上 (2)3.5 s11．如图11所示，两块水平放置、相距为d 的长金属板接在电压可调的电源上．两板之间的右侧区域存在方向垂直纸面向里的匀强磁场．将喷墨打印机的喷口靠近上板下表面，从喷口连续不断地喷出质量均为m 、水平速度均为v 0、带相等电荷量的墨滴．调节电源电压至U ，墨滴在电场区域恰能水平向右做匀速直线运动；进入电场、磁场共存区域后，最终垂直打在下板的M 点．图11(1)判断墨滴所带电荷的种类，并求其电荷量； (2)求磁感应强度B 的值；(3)现保持喷口方向不变，使其竖直下移到两板中间的位置．为了使墨滴仍能到达下板M 点，应将磁感应强度调至B ′，则B ′的大小为多少？【解析】 (1)墨滴在电场区域做匀速直线运动，有q Ud ＝mg ① 由①式得：q ＝mgdU②。

§1、2电荷及其守恒定律 库仑定律（1）【典型例题】【例1】关于摩擦起电和感应起电的实质，下列说法正确的是：（ ）A 、 摩擦起电现象说明了机械能可以转化为电能，也说明通过做功可以创造电荷B 、 摩擦起电说明电荷可以从一个物体转移到另一个物体C 、 感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D 、 感应起电说明电荷从带电的物体转移到原来不带电的物体上去了【解析】摩擦起电的实质是：当两个物体相互摩擦时，一些束缚得不紧的电子往往从一个物体转移到另一个物体，于是原来电中性的物体由于得到电子而带上负电，失去电子的物体带上正电。

即电荷在物体之间转移。

感应起电的实质是：当一个带电体靠近导体时，由于电荷之间的相互吸引或排斥，导致导体中的自由电荷趋向或远离带电体，使导体上靠近带电体的一端带异种电荷，远离的一端带同种电荷。

即电荷在物体的不同部分之间转移。

由电荷守恒定律可知：电荷不可能被创造。

【答案】B 、C【例2】绝缘细线上端固定，下端悬挂一个轻质小球a ，a 的表面镀有铝膜，在a 的附近，有一个绝缘金属球b ，开始a 、b 都不带电，如图所示，现在使a 带电，则：（ ）A 、a 、b 之间不发生相互作用B 、b 将吸引a ，吸住后不放C 、b 立即把a 排斥开D 、b 先吸引a ，接触后又把a 排斥开【解析】当a 带上电荷后，由于带电体要吸引轻小物体，故a 将吸引b 。

这种吸引是相互的，故可以观察到a 被b 吸引过来。

当它们相互接触后，电荷从a 转移到b ，它们就带上了同种电荷，根据电荷间相互作用的规律，它们又将互相排斥。

【答案】D【例3】两个相同的带电导体小球所带电荷量的比值为1∶3，相距为r 时相互作用的库仑力的大小为F ，今使两小球接触后再分开放到相距为2r 处，则此时库仑力的大小为：A 、F 121B 、F 61C 、F 41D 、F 31 【解析】设两个小球相互接触之前所带电荷量分别为q 和3q ，由库仑定律得：F ＝3kq 2/r 2由于两个导体小球完全相同，故接触后它们的带电情况完全相同。

QBA 图1高中物理学习材料 （精心收集**整理制作）2009年江苏新沂二中电场单元测试一、单项选择题：1．最早提出用电场线描述电场的物理学家是A ．牛顿B ．伽利略C ．法拉第D ．阿基米德 2..图1是点电荷Q 周围的电场线，以下判断正确的是A.Q 是正电荷，A 点的电场强度大于B 点的电场强度B.Q 是正电荷，A 点的电场强度小于B 点的电场强度C.Q 是负电荷，A 点的电场强度大于B 点的电场强度D.Q 是负电荷，A 点的电场强度小于B 点的电场经度3．如图所示，真空中存在范围足够大的匀强电场，A 、B 为该匀强电场的两个等势面．现有三个完全相同的带等量正电荷的小球a 、b 、c ，从等势面A 上的某点同时以相同速率v 0向不同方向开始运动，其中a 的初速度方向垂直指向等势面B ，b 的初速度方向平行于等势面，C 的初速度方向与a 相反．经过一段时间，三个小球先后通过等势面B ．已知三个小球始终在该匀强 电场中运动，不计重力，则下列判断中正确的是A ．等势面A 的电势低于等势面B 的电势 B ．a 、c 两小球通过等势面B 时的速度相同C ．开始运动后的任一时刻．a ．b 两小球的动能总是相同D ．开始运动后的任一时刻，三个小球之间的距离总是相等4．关于电容器的电容C 、电压U 和所带电荷量Q 之间的关系。

以下说法正确的是A ．C 由U 确定B ．C 由Q 确定C ．C 一定时，Q 与U 成正比D ．C 一定时，Q 与U 成反比5．平行板电容器的两板A 、B 接于电池两极，一带正电小球用绝缘细线悬挂在电容器两板之间，细线与竖直方向夹角为θ，如图，那么：A ．保持电键S 闭合，仅将A 板向B 板靠近，则θ减小SB ．保持电键S 闭合，仅将A 板沿极板方向下移少许，则θ不变C ．电键S 断开，仅将A 板靠近B 板，则θ增大D ．电键S 断开，仅将A 板远离B 板，则θ减小6.静电场中，带电粒子在电场力作用下从电势为φa 的a 点运动至电势为φb 的b 点．若带电粒子在a 、b 两点的速率分别为v a 、v b ，不计重力，则带电粒子的比荷q /m ，为A ．22a b b a ϕϕ--v vB ．22b ab a ϕϕ--v vC ．222()a b b a ϕϕ--v vD ．222()b ab a ϕϕ--v v二、多项选择题：7．在探究平行板电容器的电容与哪瞟因素有关的实验中，一已充电的平行板电容器与静电计连接如图所示。
