锅炉工程施工组织设计方案一、项目概述我公司承接了某某项目的锅炉工程施工任务，该项目是一座大型工业厂房，需要安装多台大型锅炉来满足生产运营的需要。
本方案将针对该项目进行施工组织设计，包括工作内容、组织架构、施工方案、施工安全等方面的详细规划。
二、工作内容1. 确定施工工期和进度计划2. 制定施工方案和施工技术措施3. 确定施工组织结构和人员配备4. 做好施工资料和技术文件的准备工作5. 组织施工现场的管理和协调工作6. 完善施工安全和质量管理措施7. 完成项目交底和验收工作三、组织架构1. 项目经理：负责项目的整体管理和协调工作2. 技术负责人：负责施工方案的制定和技术控制3. 安全负责人：负责施工安全管理和监督工作4. 施工队长：负责具体的施工现场管理工作5. 安全员、质检员、材料员等配合人员四、施工方案根据工程图纸和设计要求，我公司将提出以下施工方案：1. 设立施工现场：按照项目地点的实际情况，确定好施工现场的位置和范围，安排好施工设备和材料的摆放。
2. 安装准备工作：确定好施工工期和进度计划，做好施工设备的调试和验收工作。
3. 施工准备工作：做好现场的交底工作，确保施工人员了解施工方案和安全操作规程。
4. 施工实施工作：组织好施工人员的作业，做好施工安全和质量管理工作。
5. 施工结束工作：完成项目的交底和验收工作，整理好施工档案和技术资料。
五、施工安全1. 制定施工安全管理制度：根据国家和行业的相关法律法规，制定出符合项目实际情况的施工安全管理制度，确保安全生产。
2. 做好安全教育培训工作：组织好施工人员的安全教育培训工作，提高员工的安全意识和操作技能。
3. 安排好施工防护工作：根据现场情况，确定好施工区域的安全防护措施，确保施工人员的人身安全。
4. 加强施工现场的管理和监督：加大对施工现场的管理和监督力度，发现并处理现场安全隐患。
六、施工质量1. 严格执行施工技术标准：严格按照工程图纸和设计要求进行施工作业，确保施工质量符合要求。
目录一.项目经理和项目经理部组成 (2)二.施工方案 (4)三.进度计划和工期目标 (15)四.质量安全保证需要体系和质量目标 (17)五.主要机具设备和劳动力配置 (29)附表:计划开竣工进度图施工总平面图一、项目经理和项目经理部的组成（一）项目部的组织机构本工程的项目经理部组织机构按照精干、高效和职能划分明确，管理科学的原则设置。
由项目经理、项目副经理及项目总工组成最高管理层对整个项目行使管理和决策职能。
同时按照分工负责的原则，项目总工负责工程管理组行使工程的技术管理，质量控制职能。
项目副经理负责施工生产组行使进度控制、安全控制、组织协调及生产指挥等职能。
（二）项目部主要管理人员职责1．项目经理职责：刘尚（1）施工中履行施工合同，按合同约定圆满完成施工任务，认真贯彻和执行国家及地方政府有关工程建设方面的法律、法规和条例，自觉维护企业及职工的利益，与建设单位、监理密切协作，确保各项施工目标的顺利完成。
（2）全面负责项目部的施工管理，认真抓好施工进度计划及施工组织设计的编制工作，组织制定质量及安全生产措施并组织实施。
（3）对工程项目有经营决策和生产指挥权，有对项目部管理人员、作业队进行选择权和资金分配权及项目部资金使用权。
2．施工员职责（1）参加图纸会审、隐蔽验收、技术复核及中间验收，人工工资的测算。
组织落实施工方案、进度计划、质量及安全措施。
（2）切实安排好施工班组的任务交底工作，确保人员及时到位，检查技术交底，安全交底的实施情况，出现问题及时解决。
（3）组织脚手架、提升架及各种大型设备的安装验收，落实保养措施。
对脚手架、提升架、大型设备的拆卸有可行的操作措施。
3．质检员职责（1）认真贯彻执行.质量管理条例.，掌握各种检查验收规范及标准，执行质量.一票否决.制度。
参加隐蔽工程验收及复核工作，参加工程验槽、基础、主体和竣工验收。
（2）及时对分部、分项工程进行检查评定，搞好日检、旬检、月检工作。
有权按项目部规定对出现不合格品的作业人员进行罚款，确保每个分部分项工程质量。
目录第一章工程概况一、本工程为白羊线业锅炉房，主体为钢筋混凝土框架，建筑结构平安等级为二级，建筑结构设计使用年限为50年，抗震设防烈度为6度，建筑物耐火等级为二级。
相对标高±0.000相关于原5#厂房标高于100。
根底为独立根底，根底坐落在原状土上。
二、工程特点本工程施工工作量不大，但施工工期较为紧张，需要大量的人力物力。
这就要求施工前要充分研究本工程的特点，编制一套切实可行的施工组织设计方案，采纳先进、科学的施工方法，合理地安排施工，确保本工程优质如期竣工，到达业主满足。
第二章施工组织一、施工组织机构的建立我公司在本工程施工中严格实行“工程法〞施工，由公司优秀的工程经理组建的工程经理部来负责此工程工程的具体施工治理。
同时向业主郑重承诺：针对该工程工程，我公司推选的工程班子一律持证上岗。
实行工程经理责任制，工程经理将对质量、工期、平安、本钞票及文明施工全面负责。
各施工治理职能部门在工程经理部的指导下做到有方案的组织施工，确保本工程质量、工期、平安等方面到达目标要求。
二、施工组织机构的启动与高效运作1、依据本工程的情况及特点，有针对性的组建工程班子，未进场之前，可依据设计要求积极为本工程做好开工前的预备工作〔材料、机械、技术等预备工作与筹划工作〕，同时以无条件满足本工程需要为前提.2、依据工程经理部的工作实际，具体明确每个工程治理人员的责、权、利，使全体治理人员有条不紊、忙而有绪地开展工作，从而较大幅度地提高工程经理部的工作效率，有效促进整体治理实力的强化，使工程经理部治理体系有更多的精力和时刻来分析运筹各种复杂的治理局面，做到工程整体下活一盘棋，充分发扬每个棋子的作用，同时决策有的放矢，成竹在胸，不打无把握之仗。
3、以已制定的各项治理制度来指导、督促、标准每个治理人员的工作质量、效率。
变“人治理人〞、“人盯人〞为“制度治理人〞，做到工程治理“有章可循、执法必严、违章必纠〞，如此形成赏罚清晰的先进治理模式。

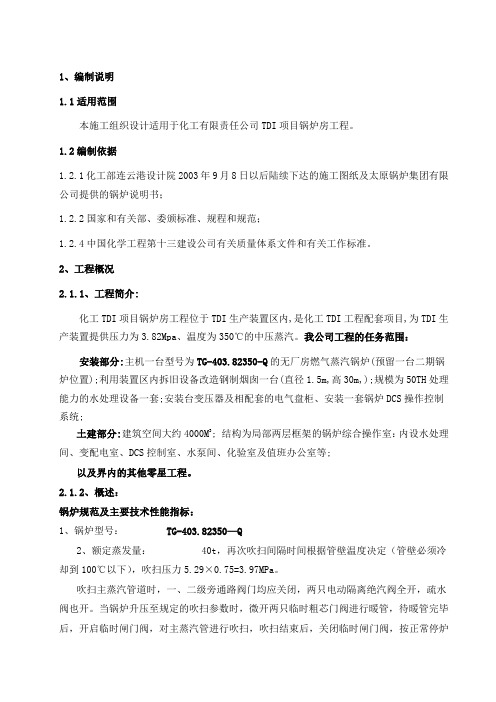

1、编制说明1.1适用范围本施工组织设计适用于化工有限责任公司TDI项目锅炉房工程。
1.2编制依据1.2.1化工部连云港设计院2003年9月8日以后陆续下达的施工图纸及太原锅炉集团有限公司提供的锅炉说明书；1.2.2国家和有关部、委颁标准、规程和规范；1.2.4中国化学工程第十三建设公司有关质量体系文件和有关工作标准。
2、工程概况2.1.1、工程简介:化工TDI项目锅炉房工程位于TDI生产装置区内,是化工TDI工程配套项目,为TDI生产装置提供压力为3.82Mpa、温度为350℃的中压蒸汽。
我公司工程的任务范围：安装部分:主机一台型号为TG-403.82350-Q的无厂房燃气蒸汽锅炉(预留一台二期锅炉位置);利用装置区内拆旧设备改造钢制烟囱一台(直径1.5m,高30m,);规模为50TH处理能力的水处理设备一套;安装台变压器及相配套的电气盘柜、安装一套锅炉DCS操作控制系统;土建部分:建筑空间大约4000M3; 结构为局部两层框架的锅炉综合操作室：内设水处理间、变配电室、DCS控制室、水泵间、化验室及值班办公室等;以及界内的其他零星工程。
2.1.2、概述：锅炉规范及主要技术性能指标：1、锅炉型号：TG-403.82350—Q2、额定蒸发量： 40t，再次吹扫间隔时间根据管壁温度决定（管壁必须冷却到100℃以下），吹扫压力5.29×0.75=3.97MPa。
吹扫主蒸汽管道时，一、二级旁通路阀门均应关闭，两只电动隔离绝汽阀全开，疏水阀也开。
当锅炉升压至规定的吹扫参数时，微开两只临时粗芯门阀进行暖管，待暖管完毕后，开启临时闸门阀，对主蒸汽管进行吹扫，吹扫结束后，关闭临时闸门阀，按正常停炉程序停炉。
吹扫质量的检查：用装于排汽管内的靶板进行检查，靶板用铝板制成，宽度为排汽管内径的5-8%，长度纵贯管子内径，在保证上述冲刷力的前提下，连续两次更换靶板检查，靶板上冲刷斑痕的粒度不大于1mm，且肉眼可见的斑痕不多于10点，即认为吹扫合格。
目录一、合用范围二、编制的主要依据三、编制的基本内容四、编制格式合用于公司锅炉安装、维修、改造工程的施工组织设计的编制。
1.安全监察机构批准的锅炉房建造、改造文件。
2.施工图及其说明书。
3.法规。
4.工程承包合同。
5.现行的规范、标准。
6.锅炉、辅机安装图及其说明书。
7.工程所在地的自然、技术经济条件资料。
8.同类锅炉的施工经验资料。
施工组织设计的主要内容包括：工程概况、施工组织措施、施工技术措施、质量计划、施工安全措施五部份。
在城镇居民区或者大型锅炉安装项目还应考虑环境保护和文明施工的内容。
1.工程概况中应明确的内容1.1 应表述锅炉的经济技术特性,主要包括：A.锅炉型号、生产厂家；B.额定蒸发量或者热功率；C.额定工作压力；D.额定工作温度；E.给水温度；F.燃烧方式；G. 设计热效率等。
装有省煤器、空气预热器及再热器的锅炉还应表述它们的技术特性。
1.2 应表述锅炉辅机及辅助系统的技术特性,主要包括：A.鼓、引风机的型号；B. 上煤系统的型式和机械型号；C.除渣系统的型式或者型号；D.除尘系统的型式或者型号；E.软化水系统的型式或者型号；F.热网系统的循环泵型号、管道规格及工程量；G.自动化控制系统。
1.3 应表述锅炉安装施工的主要条件及要求,包括：A.工期要求；B.质量等级要求；C.工程项目承包情况及配合要求；D.工程环境情况及要求等。
2.依据文件中应明确的内容及表述层次A.写明施工中主要遵循的法规、规范和技术标准的名称、文件编号；B.编写层次应法规在前,规范和技术标准在后；C.施工图、锅炉和辅机的安装说明书,企业内的质量管理体系文件虽然也是施工中执行和在施工组织设计中作为依据文件,但习惯上不列在内容中。
3.施工组织措施编写的基本内容3.1 施工布置A.明确施工项目任务的划分；B.建立施工组织机构,应绘出施工组织机构图；C.组织机构中主要责任人员的职责权限划分。
3.2 施工组织中的重点措施包括：A.平行作业、交叉作业方案；B.构件工厂预制、组装与工地安装方案；C.对外协作、配合的方案；D.施工流程；E.保证实现工期目标的措施等。
锅炉房改造工程施工组织设计锅炉房改造工程施工组织设计引言锅炉房是供暖和工业生产的重要设施，其改造工程对于提高能源利用效率、降低环境污染以及保障生产安全具有重要意义。
本文将详细阐述锅炉房改造工程的施工组织设计，以确保改造工程的顺利实施和优质完成。
项目背景某工厂的锅炉房因设备老化、工艺落后和安全隐患等问题，需要进行全面改造。
改造的主要目标是提高锅炉房的能源利用效率、降低污染物排放和提升生产安全性。
改造工程将对现有设备进行更新换代，并对工艺流程进行优化。
施工方案锅炉房改造工程的施工方案包括以下内容：1、改造范围：明确改造涉及的区域和设备，如锅炉房内设备的更新替换、管网优化等。
2、所需材料和设备：列出改造工程所需的各类材料和设备，如新型锅炉设备、管材、保温材料等。
3、施工流程：制定详细的施工流程，包括各阶段的任务、时间节点和验收标准。
4、安全保障：制定安全施工措施，如安全警示标志、劳动保护用品等。
5、质量保障：制定质量检查和验收标准，确保施工质量符合预期要求。
施工组织设计施工组织设计是改造工程的关键环节，以下是具体设计要点：1、施工前的准备工作：对施工现场进行勘察，收集相关资料，编制施工组织设计及安全施工方案。
2、现场管理：明确现场管理的责任人，制定现场管理制度，如人员进出管理、物资存放管理等。
3、人员配置：根据工程需求配置施工人员，如工程师、技术员、安全员等，并明确各自职责。
4、物资采购：根据工程需要，提前采购所需材料和设备，确保施工进度不受影响。
5、安全防护：制定安全防护措施，如安全警示标志、劳动保护用品等，确保施工安全。
施工队伍组织选择技术实力强、经验丰富的施工队伍是保证改造工程质量的关键。
以下是选择施工队伍的主要标准：1、技术实力：具备相关工程施工经验和技术能力，能保证改造工程的顺利进行。
2、质量意识：重视工程质量，严格遵守施工规范，确保工程质量达到预期要求。
3、安全管理：强化安全管理意识，制定完善的安全保障措施，确保施工安全。
锅炉房工程施工组织设计方案doc.完整版一、项目概况本工程旨在对锅炉房进行施工组织设计，确保施工过程安全顺利进行。
锅炉房位于XX市某工业园区，建造面积XXXX平方米，主要包括锅炉房房屋建造、设备安装等施工内容。
二、工程范围1. 锅炉房房屋建造施工范围：（1）基础施工：包括地基开挖、回填、地基处理等；（2）主体结构施工：包括砌筑墙体、梁柱安装等；（3）屋面施工：包括防水处理、屋面材料安装等；（4）室内装饰施工：包括地面、墙面、天花、门窗安装等。
2. 锅炉设备安装施工范围：（1）主要设备安装：包括锅炉、辅助设备、烟囱、管道等的安装调试；（2）电气系统安装：包括电缆敷设、配电箱安装等；（3）照明系统安装：包括室内外照明设备安装等；（4）消防系统安装：包括火灾报警器、灭火器等设备的安装。
三、工期计划1. 施工总工期：估计XX个月，具体工期安排详见附件1。
2. 施工进度计划：按照附件2的时间节点进行施工，每一个阶段按照进度计划逐步推进。
四、施工组织管理1. 组织机构建立：建立工程项目部，明确各岗位职责，组建施工工作班组。
2. 安全管理：建立安全生产责任制，配备必要的安全设施，制定安全操作规程，进行安全教育培训，确保施工过程安全。
3. 质量管理：制定施工技术方案，设立质量检查岗位，进行工艺质量检查和质量报告书编制。
4. 人力资源管理：合理安排施工班组人员，进行人员施工技能培训，确保施工人员素质与要求相符。
5. 施工协调管理：建立施工管理计划，明确施工工序、配合与沟通要求，协调各施工分包单位。
附件：1. 工期计划表2. 施工进度计划表法律名词及注释：1. 建造面积：锅炉房所有层面积的总和。
2. 施工组织设计：对工程施工过程进行安排和组织的详细设计方案。
3. 施工工序：工程施工过程中的各个步骤和工作环节。
一、项目概况为确保锅炉房工程的顺利进行，特编写本施工组织设计方案。
本工程位于XX市某工业园区，建造面积为XXXX平方米。
锅炉房工程施工方案1. 引言本文档旨在制定一份锅炉房工程施工方案，为相关工程提供指导和参考。
锅炉房是工业生产中的重要设施，负责供应热能和蒸汽，因此施工方案的合理设计和严格执行对于工程质量和安全至关重要。
2. 工程概述锅炉房工程位于工业园区内，总面积约5000平方米，包括锅炉房建筑、锅炉设备、输送管道、控制系统等。
工程的主要任务是完成锅炉房的结构搭建、设备安装、管道连接和系统调试等工作。
3. 施工安全在施工过程中，安全是首要考虑因素。
以下是施工期间需要注意的安全事项：1.施工现场应设置明显的警示标志，划定安全区域，并合理安排施工道路。
2.所有施工人员必须按照相关安全规定佩戴个人防护装备，如安全帽、防护服等。
3.在高处作业时必须使用安全绳索，并进行适当的固定，以确保工人的安全。
4.施工过程中必须合理安排施工进度，杜绝急促施工和误操作导致的安全事故。
4. 施工流程4.1 锅炉房建筑施工锅炉房建筑施工是整个工程的基础，施工流程如下：1.地基处理：清理施工现场，进行地基打桩或浇筑混凝土地基。
2.主体结构搭建：按设计要求进行钢结构搭建，包括立柱、梁和屋面结构。
3.外立面装饰：进行外立面墙体的隔热、防水处理和装饰。
4.2 设备安装设备安装是锅炉房工程的重要环节，施工流程如下：1.锅炉设备安装：按照设备布局图和安装说明书进行设备安装，包括锅炉、风机、燃烧器等。
2.输送管道安装：进行输送管道的布置和连接，确保管道的密封性和稳定性。
3.电气设备安装：根据电气布置图进行电线、电缆的敷设和接线。
4.3 管道连接管道连接是锅炉房工程的关键步骤，施工流程如下：1.检查管道质量：对管道进行检查，确保管道的质量和尺寸符合要求。
2.管道布置和定位：按照系统布置图和设计要求进行管道的布置和定位。
3.焊接和连接：进行管道的焊接和连接工作，确保连接牢固、密封可靠。
4.4 系统调试系统调试是工程完工前最后的重要环节，施工流程如下：1.功能测试：按照设计要求进行系统的功能测试，确保系统的各项功能正常运行。
.专业.专注.目录第一章编制依据 (1)1.1招标文件 (1)1.2施工图 (1)1.3本工程施工所执行的主要规范、规程、标准 (1)1.4主要图集 (3)1.5法规 (3)第二章工程概况 (4)2.1工程总体概况 (4)2.2建筑设计概况 (6)2.3结构设计概况 (7)2.4给排水工程设计概况 (7)2.5电气工程设计概况 (8)2.6采暖工程设计概况 (10)第三章施工部署 (11)3.1施工组织管理 (11)3.2任务划分 (12)3.3施工工期 (13)3.4施工进度计划 (14)3.5工程总体施工顺序 (14).专业.专注.3.6劳动力组织 (14)3.7主要项目工程量 (16)第四章施工准备 (18)4.1技术准备 (18)4.2现场施工准备 (21)4.3临时设施准备 (21)4.4材料准备 (22)第五章主要项目施工方法 (23)5.1拆除工程 (23)5.5脚手架工程 (30)5.6屋面工程 (31)5.7门窗工程 (32)5.8楼地面工程 (33)5.9抹灰工程 (35)5.10锅炉房工程安装工程工序与方法 (38)5.11电气工程 (49)5.12给排水工程 (54)第六章施工质量管理措施 (56)6.1质量保证体系及措施 (56).专业.专注.6.2 管理保证措施 (59)6.3技术保证措施 (66)6.7工期保证措施 (70)6.8成品保护措施 (71)6.9安全保证措施 (73)6.10消防保卫措施 (75)6.11文明施工与环保措施 (76)6.12成本管理措施 (78)第七章主要经济技术指标 (81)7.1工期目标 (81)7.2质量目标 (81)7.3安全目标 (81)7.4环境保护和文明施工目标 (81)第八章施工进度计划表 (82)8.1施工进度计划计划表 (82).专业.专注.第一章编制依据1.1招标文件表1-11.2施工图表1-21.3本工程施工所执行的主要规范、规程、标准表1-3.专业.专注.1.4主要图集表1-41.5法规表1-5市人大常委会第北京市建设工程质量条例35号公告第二章工程概况2.1工程总体概况本工程位于西城区前沿北海14号院供暖锅炉房燃油锅炉改电锅炉工程图纸和第二部分技术规格要求所示范围内的全部工作内容，包括原有燃油锅炉、油箱及管道系统拆除，配电增容施工，电锅炉及附属设备（不锈钢保温蓄热水箱、管道泵、软化水设备）采购及安装、管网改造安装配电线路改造、远程控制系统安装、锅炉房装修改造及机房达标标示标牌等，以及为完成以上工作所必须的其它全部相关工作。
目录第一章工程概况 (2)第二章编制依据及讲明……………………………………………２第三章施工部署……………………………………………………４第四章施工进度打算及工期保证措施……………………………６第五章施工现场平面布置…………………………………………７第六章要紧施工方案方法 (10)第七章质量保证措施………………………………………………３5第八章安全保证措施………………………………………………3８第九章工期保证措施 (44)第十章文明施工措施 (44)第十一章事故应急预案 (45)锅炉房施工组织设计第一章工程概况本工程结构形式为砖混结构。
抗震设防类不为丙类;结构安全等级为二级，地基基础设计为丙级；建筑场地类不为Ⅱ类,耐火等级为二级,屋面防水等级为Ⅱ级。
锅炉房总高度10．7m，锅炉间建筑面积24８.82m２，辅助间建筑面积212.74m2，上煤间建筑面积１6５．46m2，建筑面积627.02m２。
基础为墙下毛石条形基础和钢筋混凝土柱下独立基础。
设备基础、基础、柱、梁、板混凝土均为C30，基础垫层为C15;钢筋强度等级为Φ-HPB3０0级、Φ-HＰB335级、Φ-HPB400级；基础为M７.５水泥砂浆砌MU30毛石，墙体为Ｍ1０混合砂浆砌ＭU1０煤矸石烧结砖。
楼地面为水泥砂浆地面,锅炉间屋面为轻型钢结构屋面,其他屋面为钢筋混凝土现浇屋面。
内墙为水泥砂浆墙面,外墙为清水砖墙。
钢结构屋面主跨钢梁采纳Q235B钢,檩条、隅撑及有关附件采纳Ｑ235钢,拉条采纳HＰB235级钢筋；一般螺栓、螺母和垫圈采纳Q235ＢF钢,采纳C级螺栓连接；高强螺栓采纳大六角头高强螺栓,性能等级为1０.9级,抗滑移系数不小于０.45。
第二章编制依据及讲明一、编制依据：《建筑结构荷载规范》GＢ50009-２０1２《建筑地基基础工程施工质量验收规范》GB502０2-２００2《混凝土结构工程施工质量验收规范》GB5０２04-2０11《建筑工程施工质量验收统一标准》ＧB5０30０-20１１《建筑施工扣件式钢管脚手架安全技术规范》JＧJ1３0-20１1《建筑机械使用安全技术规范》JGJ3３-20１2《钢筋焊接及验收规程》JGＪ18-2０12《建筑施工安全检查标准》JGJ59-２0１１《砌体工程施工质量验收规范》GB５０203-２01１《屋面工程质量验收规范》GB5020７-2012《建筑装饰装修施工质量验收规范》GＢ５０2１0－２001《建筑地面工程质量验收规范》GB50２０9-20１０《混凝土结构工程施工及验收规范》GＢJ502０4－20１1《钢结构高强度螺栓连接的设计、施工及验收规程》ＪBJ ８2-9１《建筑钢结构焊接技术规程》ＪＧＪ91—2002《钢结构工程施工及验收规范》GB5０205-200２《冷弯薄壁型钢结构技术规程》ＧB５00１８－200２《施工现场临时用电安全技术规范》ＪGJ4６—20０5《施工安全检查标准》JＧJ５９—2０１1《建筑施工高处作业安全技术规范》JＧJ８0-91《建筑施工手册》二、编制讲明:1、针对本工程实际情况的要求，在施工组织设计中我们把施工总体目标、施工总平面布置图、施工总进度打算、施工机械设备、劳动力打算、要紧项目施工方法、工程质量保证措施、工期保证措施、安全文明施工保证措施、在本施工组织设计中作为重点阐述,其他常规性施工项目的施工方法仅作了一般性阐述，以体现本施工组织设计的全面性、可行性。
1、编制说明1.1适用范围本施工组织设计适用于化工有限责任公司TDI项目锅炉房工程。
1.2编制依据1.2.1化工部连云港设计院2003年9月8日以后陆续下达的施工图纸及太原锅炉集团有限公司提供的锅炉说明书；1.2.2国家和有关部、委颁标准、规程和规范；1.2.3化工建设项目施工组织设计标准(HG20235-93)；1.2.4中国化学工程第十三建设公司有关质量体系文件和有关工作标准。
2、工程概况2.1.1、工程简介:化工TDI项目锅炉房工程位于TDI生产装置区内,是化工TDI工程配套项目,为TDI生产装置提供压力为3.82Mpa、温度为350℃的中压蒸汽。
我公司工程的任务范围：安装部分:主机一台型号为TG-40/3.82/350-Q的无厂房燃气蒸汽锅炉(预留一台二期锅炉位置);利用装置区内拆旧设备改造钢制烟囱一台(直径1.5m,高30m,);规模为50T/H处理能力的水处理设备一套;安装台变压器及相配套的电气盘柜、安装一套锅炉DCS 操作控制系统;土建部分:建筑空间大约4000M3; 结构为局部两层框架的锅炉综合操作室：内设水处理间、变配电室、DCS控制室、水泵间、化验室及值班办公室等;以及界内的其他零星工程。
2.1.2、概述：锅炉规范及主要技术性能指标：1、锅炉型号：TG-40/3.82/350—Q2、额定蒸发量： 40t/h3、额定蒸汽压力： 3.82MPa4、额定蒸汽温度： 350℃5、给水温度： 104℃6、锅炉热效率： 92.77%7、排烟温度： 136℃8、燃烧方式：室燃9、锅炉烟尘排放浓度：<50mg/m310、烟气黑度： <1级11、锅炉在70%~100%额定负荷范围内运行时，过热蒸汽温度能达到额定值，偏差不超过+5/-15 ℃。
2.1.3、设计燃料：PSA装置解吸气/城市煤气(两种燃料在气柜中混合后,供锅炉使用)。
2.1.4、锅炉炉体结构简介：本锅炉采用单锅筒横向布置，自然循环室燃形式，炉膛部分为膜式水冷壁，侧墙布置四个燃烧器，炉膛出口布置高、低温过热器，在尾部烟道布置省煤器及空予器。
1、外形尺寸：上锅筒中心标高 18300mm运转层标高 0 mm锅炉宽度（左右柱中心线） 5500mm锅炉最大宽度（包括平台） 11200mm锅炉深度（前、后柱中心距） 11300mm锅炉最大深度（包括平台） 15300mm2、锅筒及内部装置：上锅筒由20g(GB713)钢板卷制而成，内径φ1400mm，厚度42mm，筒身直段长度7300mm，上锅筒通过锅筒座支在锅炉大梁上。
3、炉膛及水冷壁：炉膛断面为4370×4370（宽×深）。
炉膛采用膜式水冷壁，其管径为Φ51×5，前、后水冷壁节距为100mm，各布置43根管子，两侧水冷壁节距为100mm，各布置43根管子，前后左右水冷壁与锅筒引出的下降管构成四个独立的循环回路，各回路受热均匀，产汽均匀。
4、过热器：在炉膛后水平烟道内布置高、低两级过热器，高温过热器在前，低温过热器在后，在两级过热器之间布置了面式减温器。
高、低温过热器均由φ38×3.5的20#无缝钢管弯制而成，蛇形管排在烟道内均匀布置，烟气的速度场分布均匀。
蒸汽从低温过热器出来后进入减温器，经减温后进入高温过热器，运行时可通过调节进入减温器的冷却水量来控制蒸汽出口温度。
5、省煤器：采用钢管省煤器，三级布置，横向节距80mm，纵向节距50mm，错列布置，规格为φ32×3的20#无缝钢管，烟气的速度场分布均匀，整个省煤器由尾部钢架支撑，给水经省煤器进口集箱进入省煤器，工质自下而上经省煤器管进入省煤器出口集箱，再由4根φ57×3.5的管子送入锅筒。
6、空气预热器：空气预热器为管式，双回程结构，横向节距90mm，纵向节距51mm，由φ40×1.5的有缝钢管及管板、框架制成，烟气在管内作纵向冲刷，空气作双回程横向冲刷，冷空气由下级进入，热空气由上级引出并通过钢风道引向煤气燃烧器内，与煤气一起送入炉膛燃烧。
7、燃烧器布置：（1）锅炉侧墙布置四台燃烧器。
（2）供气管路由主气阀、调节阀、放空阀、支气路快关阀、压力表、压力开关等组成(由用户自理)。
8、钢架、平台扶梯：钢架由8根型钢组合柱、梁和顶板组成一个整体，用来承受锅炉的全部负荷，构架按8级地震区室外布置设计。
9、炉墙炉膛炉墙膜式壁部分为敷管炉墙，中部及尾部炉墙采用轻型炉墙，由托砖梁支撑，炉墙外围全部用蒙皮包装。
炉墙材料由耐火砖、硅酸铝纤维毡、岩棉等组成。
10、汽水及管路：锅炉为单母管供水，正常运行时使用Dg80的主管道，低负荷时使用Dg50的管道。
给水一端引入减温器，一端引入混合联箱，从减温器出来的水与给水在混合联箱混合后进入省煤器，省煤器入口与锅筒之间设有再循环管，作为升火保护省煤器。
2.1.5、锅炉的主要技术特点：1、炉膛采用全膜式壁结构，密封性能好，传热效果佳，特别是可预防煤气泄漏而致人中毒事故的发生。
2、燃烧器的燃煤气量、所有受热面的布置都留有余量，锅炉超负荷能力强。
3、炉膛高度大，煤气在炉内停留时间长，燃烧充分。
可保护过热器不受火焰的直接冲刷。
4、空予器采用Φ40×1.5的管子，当煤气处理不纯净时，可防止空予器的堵塞。
5、燃烧器布置可设置可靠的控制及保护系统，保证锅炉在严密的监视状态下安全稳定的运行。
燃烧器布置在左右侧墙，煤气及风管道布置简单。
6、采用多种技术措施，因而锅炉热效率高，保证效率>90%。
7、锅炉单层布置，高度低，厂房的建设费用小。
2.2工程特点2.2.1本工程界区位于TDI装置区东南, 界区内已具备施工条件。
业主要求安排的工期在2003年9月初开工,要争取在太原地区严冬之前抢时间基本完成土建工程。
工程至2004年元月10日交工。
但是2003年9月初才能陆续下达土建基础处理施工图。
而实际施工图纸最快要2003年10月初才能完成，在太原地区进入冬季时,锅炉安装中焊接、筑炉工程将会遇到许多不可预见的问题。
因此施工组织中要充分考虑上述因素，土建与安装工程要同时交叉作业施工，保证各工序相互紧密配合,施工安全更加重要，必须要有严格的管理程序和质量保证体系，能够保证工程的施工质量和工期。
3、施工控制目标及主要经济技术指标3.1工程进度目标根据业主要求计划在4个月内全部建成化工有限责任公司TDI项目锅炉房工程。
据我们的施工经验及相关优势条件我们一定通过努力，完成化工有限责任公司TDI项目锅炉房工程的进度目标，满足业主要求。
3.2工程质量目标3.2.1 总目标：确保工程质量优良3.2.2 单位工程质量合格率：土建单位工程合格率： 100%安装单位工程合格率： 100%3.2.3 单位工程质量优良率：土建工程＞60%安装工程＞94%重大质量责任事故： 0焊接一次合格率：＞95%3.3工程安全指标千人负伤率：＜0.3‰重大安全责任事故： 03.4主要材料节约指标3.4.1 三材节约率：＞3%3.4.2 能源综合节约率：≥5%4、施工部署4.1施工组织机构4.1.1管理体制中国化学工程第十三建设公司成立了化工TDI工程项目经理部，作为公司的派出机构，全权代表公司履行合同，并协调项目部内部各职能部门。
实行项目法管理，统一组织、统一指挥、对工程进行“质量、进度、费用、安全、现场管理”等目标控制，确保工程高速、优质、低耗建成。
项目部按职能制设置组织机构，其原则是“精干、高效、统一”。
实行项目经理负责制，由项目经理、项目经营经理、项目施工经理、项目总工程师组成决策层。
各专业主管负责各专业管理。
作业层由公司各专业施工队组成，接受项目部统一指挥。
公司系统各部室以直线职能形式支持项目经理组织项目管理，按项目施工需要，根据项目经理要求派遣管理和技术专家参加项目管理和指导施工，保证及时调遣各类资源，确保工程进度。
4.1.2组织机构施工组织机构图见图4.1.24.1.3管理职责4.1.3.1项目经理职责a．项目经理代表企业法人，统一领导项目施工并对工程质量负全面责任。
b．组建、保持工程项目质量保证体系并对其有效运行负责。
c．合理组织施工，对施工全过程进行有效控制，确保工程质量符合规定要求。
d．全面负责安全施工生产。
e．合理调配人、财、物等资源，解决生产中存在的问题，满足施工生产需要。
f．组织进行工程试运及交付工作，确保工程质量符合设计规定和合同要求，满足顾客要求。
4.1.3.2项目总工程师职责a．负责项目施工技术工作，对施工质量负技术责任。
b．组织编制项目质量计划、施工组织设计，并对其实施效果负责。
c. 组织编制并审核交工技术资料，对其真实性、完整性、及时性负责。
d．组织技术攻关，处理重大技术问题。
e. 具有质量否决权。
4.1.3.3 项目施工经理职责a．负责施工管理，合理组织施工，对施工全过程进行有效控制。
b．协助项目经理调配人、财、物等资源，解决施工生产中存在的问题，满足施工生产需要。
c．组织进行工程试运转及交付工作，确保工程质量符合设计规定和合同要求。
d．贯彻执行公司质量方针、质量体系文件，负责项目经营工作，组织项目经营策划各资源配备。
e．对产品采购、供应和设备材料进行控制，组织进行分承包方评价，保证采购产品质量。
f．负责采购和顾客提供产品的控制。
组织进货检验和试验、搬运、贮存、包装、防护和交付等质量要素的管理和控制。
g．组织合同评审，保证履行合同。
h．组织编制项目培训计划，保证人员素质能满足工程质量需要。
i．组织工程交付。
j．参与质量审核，改进质量工作。
4.、2.施工进度计划 / 施工进度计划/施工机具、设备表4.2.1 施工进度计划（见后页）4.2.2 施工劳动力计划：施工劳动力计划表4.2.3、施工机具、设备表4、焊接设备表5、电气工程施工机具设备表6、无损探伤、试验设备表5、工期、质量、安全目标5.1 工期目标招标文件规定该工程工期为120 日历天。
根据我公司施工能力和以往承担类似工程的施工经验，我们承诺该工程实际工期为110 日历天。
为确保本工程工期目标，根据工程的具体情况及施工难度，我们将采取切实可行的工期保证措施（见5.4），并分节点重点控制，具体按排见施工计划。
5.2 质量目标根据我公司管理及技术素质方面的实力，并利用近期承担类似工程的经验，我们向建设单位承诺：该工程质量等级达到省优质工程标准。
为确保本工程质量目标，我们将制订本工程详细的质量保证措施。
5.3 安全目标本工程安全管理的目标：杜绝重大因工伤亡事故，减少一般因工伤亡事故，千人负伤率∠0.3‰。
5.4 工期保证体系及措施5.4.1 本工程能否如期建成，关系到业主的经济和社会效益。
我公司将本工程作为首要重点工程，采取强有力的组织措施。
5.4.2调集公司骨干管理人员和曾参与过同类工程施工的施工队伍参加本工程施工。
