基于带通采样定理的高速数据采集系统的硬件电路设计

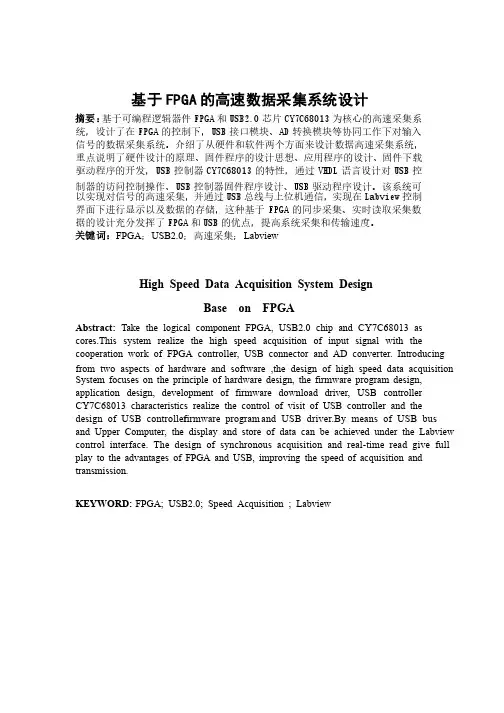

基于FPGA 的高速数据采集系统设计摘要：基于可编程逻辑器件FPGA 和USB2.0芯片CY7C68013为核心的高速采集系统，设计了在FPGA 的控制下，的控制下，USB USB 接口模块、接口模块、AD AD 转换模块等协同工作下对输入信号的数据采集系统。

介绍了从硬件和软件两个方面来设计数据高速采集系统，重点说明了硬件设计的原理、重点说明了硬件设计的原理、固件程序的设计思想、固件程序的设计思想、固件程序的设计思想、应用程序的设计、应用程序的设计、应用程序的设计、固件下载固件下载驱动程序的开发，驱动程序的开发，USB USB 控制器CY7C68013的特性，通过VHDL 语言设计对USB 控制器的访问控制操作、制器的访问控制操作、USB USB 控制器固件程序设计、控制器固件程序设计、USB USB 驱动程序设计。

该系统可以实现对信号的高速采集，以实现对信号的高速采集，并通过并通过USB 总线与上位机通信，实现在Labview 控制界面下进行显示以及数据的存储，这种基于FPGA 的同步采集、实时读取采集数据的设计充分发挥了FPGA 和USB 的优点，提高系统采集和传输速度。

的优点，提高系统采集和传输速度。

关键词：FPGA ；USB2.0；高速采集；Labview High Speed Data Acquisition System Design Base on FPGA Abstract: Take the the logical logical logical component component component FPGA, FPGA, FPGA, USB2.0 USB2.0 USB2.0 chip chip chip and and and CY7C68013 CY7C68013 CY7C68013 as as cores.This system realize the high speed acquisition of input signal with the cooperation work of FPGA controller, USB connector and AD converter. Introducing from two aspects of hardware and software ,the design of high speed data acquisition System System focuses focuses focuses on on on the the the principle principle principle of of of hardware hardware hardware design, design, design, the the the firmware firmware firmware program program program design, design, application design, development of firmware download driver, USB controller CY7C68013 CY7C68013 characteristics characteristics characteristics realize realize realize the the the control control control of of of visit visit visit of of of USB USB USB controller controller controller and and and the the design of USB controller firmware program and USB driver.By means of USB bus and Upper Computer, the display and store of data can be achieved under the Labview control interface. The design of synchronous acquisition and real-time read give full play play to to to the the the advantages advantages advantages of of of FPGA FPGA FPGA and and and USB, USB, USB, improving improving improving the the the speed speed speed of of of acquisition acquisition acquisition and and transmission. KEYWORD: FPGA; USB2.0; Speed Acquisition ; Labview 目 录第一章 概述 (1)1.1项目背景及研究意义 (1)1.2国内外研究现状 (1)第二章 总体方案设计 (2)2.1硬件总体方案设计 (2)2.2软件总体方案设计 (2)2.2.1 FPGA 程序流程图 (2)2.2.2 USB 芯片程序流程图 (2)2.2.3 LABVIEW 程序流程图 (3)第三章 硬件设计 (4)3.1 3.1 硬件原理设计........................................................................硬件原理设计 (4)3.2 3.2 芯片的选择...........................................................................芯片的选择 (5)3.2.1 FPGA 的选择 (5)3.2.2 USB 芯片选择 (5)3.2.3 A/D 的选择 (5)3.3硬件电路设计 (6)3.3.1 USB 芯片外围电路设计 (6)3.3.2 CPLD 电路设计 (7)3.3.3 AD 电路设计 (7)第四章 软件设计 (8)4.1 FPGA 程序设计 (8)4.2 USB 固件程序设计 (10)4.3上位机程序设计 (12)第五章 系统调试 (14)第六章 设计总结……………………………………………………………………17 附 录………………………………………………………………………………… 附录Ⅰ附录Ⅰ附录Ⅰ Protel Protel 原理图…………………………………………………………… 附录Ⅱ附录Ⅱ附录Ⅱ FPGA FPGA 顶层图………………………………………………………………第一章 概 述1.1 项目背景及研究意义随着信息技术的飞速发展，随着信息技术的飞速发展，各种数据的实时采集和处理在现代工业控制和科学研究中已成为必不可少的部分，数据采集系统中主要关注的是精度和采样率的问题。

基于FPGA的高速数据采集系统设计武汉纺织大学毕业设计（论文）任务书课题名称：基于FPGA的高速数据采集系统设计完成期限： 2012年3月2日至2012年5月25日学院名称电子与电气工程学院专业班级电子082 学生姓名陈明秀学号 0803741084 指导老师王骏指导教师职称讲师学院领导小组组长签字一、课题训练内容采集系统的研制工作;以实现对模拟高频信号的处理和控制。

课题选用现场可编程逻辑器件FPGA技术，在Altera公司的Quartus II开发环境中应用VHDL 语言进行FPGA的编程与仿真，研究各模块的设计方法和控制流程，结合USB2.0总线接口技术，以期实现系统与PC机连接，在PC上对数据进行分析、显示和监控等，最后对系统性能指标进行验证。

1. 培养学生通过图书馆、互联网等资源查阅相关资料（包括外文资料），训练学生自主获得知识的能力和自学能力；2. 培养学生把所学的知识用于实践并引申到相关专业知识上，锻炼出自学能力；3. 锻炼学生外文阅读及翻译能力；4. 锻炼学生的自我创新能力；5. 在书写论文的过程中，锻炼学生的语言组织能力、逻辑思维能力、办公软件使用的能力；6. 培养学生与人合作、相互交流的能力。

二、设计（论文）任务和要求1. 大量收集与本课题有关的资料：到图书馆、各大书店寻找无线充电技术以及相关电路的资料，并认真进行阅读；到各大数据库和相关网站上搜索与本课题相关的学位论文和相关资料。

2. 第四周前上交毕业设计开题报告一份。

开题报告内容与学校模板要求一致，字数不少于2000字；经指导教师检查合格后才能进行后续工作。

3. 理清论文的总体思路，完成主要的研究工作：1)以CY7C68013为核心，设计一个FPGA的最小系统，并在此基础上通过编写VHDL程序进行系统的开发。

2)对数据采集，高频电路设计信号和电源完整性设计。

3)提高数据采集总体设计方案。

4)结合USB2.0接口的控制器CY7C68013芯片，采集系统进行硬件设计。

基于FPGA和CPCI的数据采集系统硬件电路设计作者：金海平刁节涛来源：《数字技术与应用》2013年第04期摘要：本文设计了基于FPGA的CPCI总线的数据采集系统硬件电路。

关键词：FPGA CPCI 高速通信电路设计中图分类号：TP274.2 文献标识码：A 文章编号：1007-9416（2013）04-0091-03在工业现场信号采集处理领域里，随着数据量和对环境要求苛刻性的不断增加，对于数据采集处理平台的要求也不断提高。

将CPCI架构应用到数据采集处理平台，其本身所具有的通用性、热插拔、可扩展性、高可靠性等特性非常适合数据采集处理系统。

为了提高数据采集和处理效率，数据采集系统以FPGA为处理核心，加上高性能的数据转换芯片，实现各种信号的实时采集处理。

这种采用FPGA+CPCI总线混用的硬件系统把几个方面的优点结合到一起，既兼顾了速度和灵活性，又满足了底层数据实时同步采集和高层数据狭速运算的要求。

本文重点介绍基于FPGA和CPCI的数据采集系统的硬件电路设计与功能实现。

1 系统硬件框图高速数据采集系统的硬件原理框图1所示。

由上图可知，高速数据采集系统主要由以下电路组成：多路开关控制电路、模拟信号调理电路、FPGA控制电路、存储电路、CPCI转换接口。

2 具体的硬件电路设计2.1 多路通道选择电路设计集成多路模拟开关芯片是程控增益放大等常用器件，其性能的好坏对系统的设计指标有着重要的影响。

在这里我们从经济和性能角度出发，选择ADI公司的ADG508。

ADG508为单芯片CMOS 模拟多路复用器。

ADG508根据3位二进制地址线A0、A1和A2所确定的地址，将8路差分输入之一切换至公共差分输出。

所有器件均提供EN输入，用来使能或禁用器件。

禁用时，所有通道均关断[1]。

ADG508均采用增强型LC2MOS 工艺设计，适合高速数据采集系统和音频信号开关应用。

接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。

基于超高速数据总线的数据采集分发系统设计随着现代科技的快速发展，数据采集和分发的需求也日益增加。

在过去，数据采集和分发的过程往往需要花费大量的时间和人力资源，但是随着数据总线技术的成熟，现在我们可以设计出一套高效的数据采集分发系统，帮助我们更快更精准地完成这项工作。

一、超高速数据总线技术超高速数据总线是一种新型的数据传输技术，它利用高速的数据通信线路实现对数据的快速传输。

与传统的数据总线相比，超高速数据总线的传输速度更快，传输距离更长，传输带宽更大，能够满足现代数据采集和分发的需求。

在实际应用中，超高速数据总线可以通过不同的物理介质实现，例如电缆、光缆等。

根据传输速度和可靠性的要求，我们可以选择不同的物理介质。

二、数据采集分发系统的设计基于超高速数据总线技术，我们可以设计出一套高效的数据采集分发系统。

该系统主要包括以下几个部分：1、数据采集模块：该模块负责采集各种类型的数据，并将数据转换成数字信号后传输到总线上。

2、总线控制模块：该模块负责对总线进行控制和管理，包括数据传输的优先级、数据包的捕获和排序、以及总线的错误检测和纠正等功能。

3、数据分发模块：该模块负责接收总线上传输的数据，根据数据类型和目的地进行分类和分发，将数据传输到指定的设备或者存储设备中。

4、数据存储模块：该模块负责接收和存储采集和分发的数据，包括实时数据、历史数据以及数据分析结果等。

在设计数据采集分发系统的过程中，我们需要考虑以下几个方面：1、系统实时性要求：由于数据采集和分发是实时进行的，因此系统需要具备较高的实时性能力。

2、系统可靠性要求：数据采集和分发的过程中，任何错误都可能导致数据的丢失或者误差，因此系统需要具备较高的可靠性能力。

3、系统可扩展性要求：在未来，我们需要根据实际需求不断扩充系统的功能和容量，因此系统需要具备较高的可扩展性能力。

4、系统安全性要求：数据采集和分发的过程中，涉及到大量的敏感数据，因此系统需要具备较高的安全性能力，保证数据的安全和隐私。

基于FPGA的高速数据采集器摘要:介绍了一种基于FPGA的高速数据采集器,给出了系统方案设计,并对系统各部分电路设计进行了详细介绍。

对高速数据采集系统中串并转换功能的实现方法进行了详细阐述。

该高速数据采集器由于采用了FPGA+DSP平台设计,使得该系统具有较强的通用性和应用价值。

关键词:高速数据采集FPGA 带通采样串并转换随着数字信号处理技术的迅猛发展,数字设备逐渐取代模拟设备。

而数据采集技术作为现代检测技术的基础,越来越多地被应用于雷达、通信、遥感、智能仪器等各个领域。

随着数据采集技术的广泛应用,人们对其技术指标的要求也越来越高,包括采样速率、分辨率、存储量和实时性等技术指标。

数据采集系统发展的趋势是往高速高分辨率方向发展,但是受到器件和工艺的限制,特别是采样速率和分辨率这一矛盾指标的限制,实现高速高分辨率的采样系统依然具有一定的难度。

目前国外高速采集器的采样速率可以达到几十GSPS,但国内尚不具备该类型的高速采集器。

本文设计了一种基于FPGA的高速数据采集器,由于采用了AT84AS003作为采样芯片,因此该高速数据采集器可实现1GSPS的采样速率,同时其分辨率可达到10bit。

该高速数据采集器的数据存储、处理均可以在FPGA内部实现,具有设计方便、灵活的特点。

1 高速数据采集理论及技术高速数据采集系统的理论基础是低通采样定理和带通采样定理。

1.1 低通采样定理低通采样定理即Nyquist第一采样定理,假设有一模拟信号x(t),其带宽限制在(0,fm),以采样频率fs进行等间隔采样,当fs≥2fm时,该模拟信号可由采样值无失真恢复。

当fm较大时,往往对采样速率fs要求较高,即需要A/D转换器采样速率较高,这样对器件提出了较高要求。

1.2 带通采样定理假设一个频率带限信号,频率范围(),如果,如果按照低通采样定理,则要求采样速率较高,至少,这不仅对A/D转换器采样速率较高,同时对后续信号的实时处理要求过高,不便于实现。

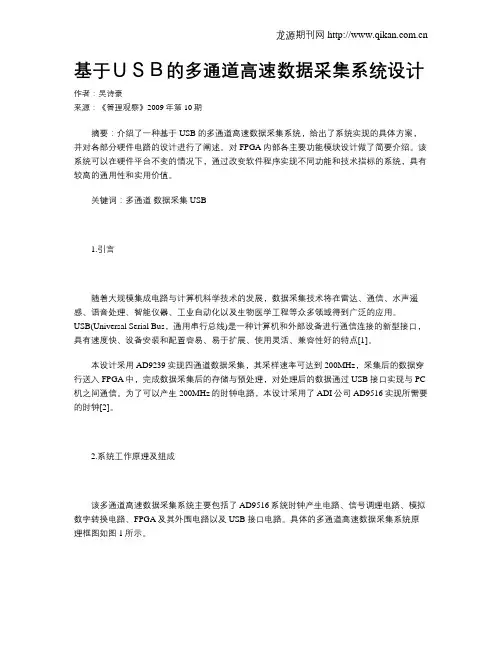

基于ＵＳＢ的多通道高速数据采集系统设计作者：吴诗豪来源：《管理观察》2009年第10期摘要：介绍了一种基于USB的多通道高速数据采集系统，给出了系统实现的具体方案，并对各部分硬件电路的设计进行了阐述。

对FPGA内部各主要功能模块设计做了简要介绍。

该系统可以在硬件平台不变的情况下，通过改变软件程序实现不同功能和技术指标的系统，具有较高的通用性和实用价值。

关键词：多通道数据采集 USB1.引言随着大规模集成电路与计算机科学技术的发展，数据采集技术将在雷达、通信、水声遥感、语音处理、智能仪器、工业自动化以及生物医学工程等众多领域得到广泛的应用。

USB(Universal Serial Bus，通用串行总线)是一种计算机和外部设备进行通信连接的新型接口，具有速度快、设备安装和配置容易、易于扩展、使用灵活、兼容性好的特点[1]。

本设计采用AD9239实现四通道数据采集，其采样速率可达到200MHz，采集后的数据穿行送入FPGA中，完成数据采集后的存储与预处理，对处理后的数据通过USB接口实现与PC 机之间通信。

为了可以产生200MHz的时钟电路，本设计采用了ADI公司AD9516实现所需要的时钟[2]。

2.系统工作原理及组成该多通道高速数据采集系统主要包括了AD9516系统时钟产生电路、信号调理电路、模拟数字转换电路、FPGA及其外围电路以及USB接口电路。

具体的多通道高速数据采集系统原理框图如图1所示。

2.1 时钟电路设计AD9516是一款集低相位噪声时钟发生和低抖动14通道时钟分配功能于一体的时钟分配器。

其内部集成1个整数N分频的频率合成器、2个参考输入端、1个压控振荡器(VCO)、可调延迟线和14个时钟驱动器,还包括LVPECL、LVDS和CMOS输出。

另外,片内集成的VCO 可提高系统可靠性。

14个输出通道分别为6路(3对)时钟可高达1.6 GHz的LVPECL输出和4路(2对)时钟高达800 MHz的LVDS输出,LVDS时钟输出可选为高达200 MHz的两通道CMOS 输出。

高速数据采集系统信号调理电路的设计上海交通大学电子信息与电气工程学院(200030)　乔　巍　杜爱玲　陈　春　叶　生摘　要　文章针对基于微控制器和PC 的高速数据采集系统,在讨论了信号调理电路功能及必要性的基础上,给出了包括信号放大、衰减、隔离和滤波的设计方案,并对滤波电路的拓扑设计进行了研究。

此外,针对广泛存在的电力信号采集与分析,以电能质量为分析、研究对象,给出了基于Sallen 2Key 和状态变量拓扑的滤波方案。

对高速数据采集系统精度的提高和采集设备的保护具有实际意义。

关键词　信号调理　高速数据采集　Sallen 2Key 拓扑　状态变量拓扑 目前,基于微控制器及基于PC 和内插板卡的数据采集系统在很大领域内得到了应用[1]。

数据采集卡和微控制器前端的高速A/D 转换作为信号采集设备非常适合用来测量电压信号。

但是,许多传感器和变送器输出的信号必须经过调理之后,才能进入数据采集卡、高速A/D 转换器或设备,以实现有效精确的测量。

这种前端的预处理,一般就称为信号调理,包括信号放大衰减、滤波、电气隔离和多路技术。

图1为基于PC 和内插板卡的数据采集系统框图[2]。

图1　基于PC 和内插板卡的数据采集系统框图1　信号调理电路的组成1.1　放大衰减电路由于很多信号幅度比较小,所以需要通过放大器来提高测量的精度。

放大器通过匹配信号电平和A/D 转换器的测量范围,来达到提高测量分辨率的目的。

出于这个原因,现在许多数据采集卡都包括了板载放大器。

同样情况,当需要数字化的电压超过了允许输入范围时,衰减就不可缺少了。

1.2　隔离电路数据采集系统中不合适的接地是造成测量问题和数据采集卡损坏的最普遍原因。

对信号进行电气隔离可以防止这些问题的发生。

隔离破坏了接地环路,避免了高的共模电压,并且保护了价格不菲的数据采集设备。

通常的隔离方法有利用光耦、磁或者容性隔离器。

磁或容性隔离器将信号从电压形式调制成频率形式。

频率能够在转回成电压之前以非直接物理连接的方式通过变压器或者电容。

基于ISA的高速数据采集系统的设计【摘要】在我国常用的通道式数据接收机中，实现波形处理主要依靠高速数据采集系统。

在本文实践研究中，笔者在设计一个能够基于ISA总线的高速数据采集系统，采用了目前应用比较广泛的先进先出（FIFO）、A/D转换器，该系统的数据采集频率可达到50MHz，同时在数据采集与主机异步数据传送时采用I、Q正交双通道结构；系统设计完成之后分析系统的ADC动态特性，分析结果显示系统高速数据采集系统的设计完全能够满足系统预期指标。

【关键词】高速ADC；动态特性；ISA总线引言随着科学技术的发展和数据采集系统的广泛应用，针对数据采信系统人们提出了更高的要求，其主要包括采样频率、精度、分辨率、控制方式及输入电压范围等方面的主要技术指标。

本研究中，笔者在介绍数据采集技术的一些基本概念的基础上，重点讨论高速数据采集系统的设计和实现，并对系统的ADC动态特性进行了分析。

1、数据采集基本技术所谓数据采集，是指采集一些模拟信号（模拟量）将其转换为数字信息（数字量），然后再经储存、处理及显示的整个过程。

如下图1-1为典型的数据采集系统框图。

如上图1-1所示，我们假设通过数据采集系统采集多路模拟量，对A/D转换器与各路模拟量之间的通道采用模拟多路开关进行轮流切换，从而使其在一个特定的时间内，只有一路模拟量信号能够输入到A/D转换器，以此达到分时转换的目的。

A/D转换器为采样通道的核心，它决定着数据采集的精度和速度这两大指标因素。

1.1数据采集的相关参数分析数据采集中所涉及到的采样定理、编码、量化过程及误差、采样方式等数据采集中的一些基本概念，以下将进行分析介绍。

（1）信号采样、量化及编码通常一个带宽模拟信号x（t）根据采样定理限制在0～fm，均匀采样值由唯一的一系列时间间隔不大于1/2fm秒进行确定。

这在信号为最高频率的情况下，相当于每一周期提最采样值最少要两个，Xs（nT）为设采样后所得到的采样信号，采样间隔为Ts。

高速adc采集电路设计高速ADC（模数转换器）采集电路的设计涉及到多个关键组件和参数，这些都需要仔细考虑和优化以确保性能。

以下是一个简化的高速ADC采集电路设计流程：1.选择ADC类型:根据需要，选择适合的高速ADC，例如并行ADC、逐次逼近寄存器（SAR）ADC、流水线ADC等。

每种类型都有其特性和应用场景。

2.确定规格:确定ADC的规格，包括分辨率（位数）、转换速率、输入范围、功耗等。

这些参数将影响电路设计。

3.设计参考电压和基准电路:ADC需要一个稳定的参考电压。

设计一个低噪声、低失真、低抖动的参考电压和基准电路。

4.输入电路设计:根据ADC的输入要求，设计适当的输入电路。

这可能包括缓冲器、去耦电容、抗混叠滤波器等。

5.时钟分配:为ADC提供稳定的时钟信号，并确保时钟网络的分布是低噪声和低抖动的。

6.电源和地平面:设计适当的电源和地平面，以确保ADC的稳定运行和低噪声性能。

7.数字接口:如果ADC有数字输出，设计适当的数字接口。

这可能包括数据总线、地址总线、控制总线等。

8.噪声和电磁兼容性(EMC)考虑:在高速ADC中，噪声和EMC问题可能更为突出。

进行电磁仿真，并采取措施减少辐射和传导干扰。

9.版图和布局考虑:在绘制版图和布局时，考虑信号路径、电源和地平面、去耦电容的最佳放置等。

10.测试和验证:在实际制造之前，使用仿真工具验证设计的正确性。

制造样品进行测试，以确保满足规格和性能要求。

11.优化和迭代:根据测试结果，对设计进行必要的调整和优化。

这可能包括更改元件值、优化布局、改进去耦策略等。

12.文档和归档:整理所有设计文档，以便于未来的维护和修改。

请注意，高速ADC采集电路设计是一个复杂的过程，需要深入的电子工程知识以及对模拟和数字电路设计的理解。

建议在进行此类设计时咨询或雇佣有经验的电子工程师或专家。

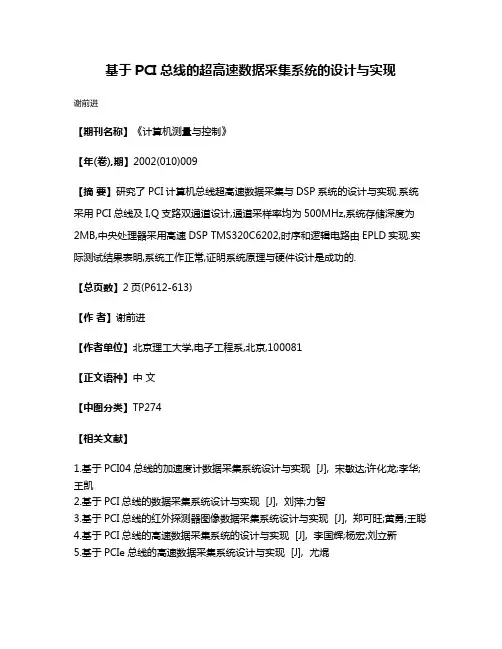

基于PCI总线的超高速数据采集系统的设计与实现
谢前进
【期刊名称】《计算机测量与控制》
【年(卷),期】2002(010)009
【摘要】研究了PCI计算机总线超高速数据采集与DSP系统的设计与实现.系统采用PCI总线及I,Q支路双通道设计,通道采样率均为500MHz,系统存储深度为2MB,中央处理器采用高速DSP TMS320C6202,时序和逻辑电路由EPLD实现.实际测试结果表明,系统工作正常,证明系统原理与硬件设计是成功的.
【总页数】2页(P612-613)
【作者】谢前进
【作者单位】北京理工大学,电子工程系,北京,100081
【正文语种】中文
【中图分类】TP274
【相关文献】
1.基于PCI04总线的加速度计数据采集系统设计与实现 [J], 宋敏达;许化龙;李华;王凯
2.基于PCI总线的数据采集系统设计与实现 [J], 刘萍;力智
3.基于PCI总线的红外探测器图像数据采集系统设计与实现 [J], 郑可旺;黄勇;王聪
4.基于PCI总线的高速数据采集系统的设计与实现 [J], 李国辉;杨宏;刘立新
5.基于PCIe总线的高速数据采集系统设计与实现 [J], 尤焜
因版权原因，仅展示原文概要，查看原文内容请购买。

基于ＤＳＰ的双路高速数据采集系统的设计[摘要]：文章提出了一种基于DSP高速数据采集系统，该系统实现了对双路数兆赫兹的模拟信号进行采样和存储。

通过DSP控制数据采集和处理，通过串行口将SRAM中的数据上传到微机，以便进行进一步处理。

[关键字]：双路; 高速采样; DSP1. 引言数据采集是获取信息的基本手段，数字信号处理器(DSP)的出现，很好地满足了高速数据采集系统对于核心处理器的要求，并使得在其上实现数字信号处理算法变得简单。

本文本着实用、可靠、安全、简洁及经济等设计原则，提出了一种设计开发基于DSP技术的高速数据采集系统及数字信号处理方法。

2. 系统硬件电路设计本设计以DSP最小系统为中心，将外界模拟信号通过数据输入通道送到高速A/D转换器件进行采样和转换。

A/D转换结果先由TCL5510缓冲，然后在DSP 的控制下缓存到SRAM。

RS232接口电路用来实现系统与PC机之间的串行通信。

2.1 过程控制开机后，DSP发出时钟脉冲给ADC，控制AD转换。

每转换一次，立刻将16位（两路）数据写入2片512Kbyte（扩位连接）的存储器中。

这样一直循环采集，直到存储器满。

然后DSP置低INT0通知单片机读取数据，得到通知后，单片机将工作状态信号置为有效以应答，然后单片机直接控制SRAM读取数据（2片SRAM分别读取），并不断通过串口RS232将数据上传到PC机，当读取完数据后，再将工作状态信号置为无效。

DSP检测到工作状态信号置为无效后，又开始下一次的采集。

此时，PC机对上传的数据进行处理，如此循环。

2.2 高速A/D转换器高速A/D转换器选用TI公司的TLC5510，采样位数8位，最高采样速率20MSPS，模拟输入带宽达到了75 MHz，片内带有输入缓存和采样保持器，8位并行数据输出。

TLC5510的采集控制信号由DSP给出。

由于采集的是两路同步信号，为了达到完全同步和高速，采用两路并行工作的方式，即选择的是两片TLC5510，同时进行采集，然后并行的将这两路8位数据读入DSP，然后同时将这两路8位数据写入2片512KByte的SRAM中，基本原理如图1所示。

基于PXIe平台的高速数据采集系统设计研究第一章：绪论随着信息技术的快速发展，数据采集系统在各个领域得到广泛应用，如工业自动化、交通运输、医疗、军事、环保等。

因此，高速数据采集系统的设计研究也成为了当今的热门话题。

PXIe（PCI eXtensions for Instrumentation）实时测试平台是一种用于高速数据采集和测试系统的模块化硬件架构，具有高度灵活性和可扩展性，因此被广泛引入在各种数据采集系统设计中。

本文旨在阐述基于PXIe平台的高速数据采集系统的设计，包括硬件方案选型、软件系统设计、性能指标测试等，为相关领域的研究人员提供指导。

第二章：PXIe平台的基本介绍PXIe平台是由National Instruments公司推出的一种模块化测试及测量平台，具有高速、可扩展、开放、稳定等特点，因此被广泛应用于高速测试、数据采集和控制系统中。

PXIe平台主要由控制器、模块、中间件和精确同步总线等四个部分组成。

控制器负责系统的整体控制、数据传输和交互，模块则用于连接传感器和执行器，中间件则对传输的数据进行处理和分发，精确同步总线则实现模块之间的精确同步和数据采集。

第三章：硬件方案设计1. 选型在PXIe平台之上，需要选型相应的硬件设备用于高速数据采集。

首先需要考虑的是采样率和精度要求，这将决定选用的模块类型。

对于高速采集系统来说，选用高速采集模块和高速数据存储模块将会更为适合，最终实现高速大容量数据采集、存储和传输。

2. 连接方式在PXIe平台中，模块之间的连接方式有两种：星型连接和总线连接。

对于星型连接，每个模块需要一条独立的电缆连接到控制器上，因此连接数量很多会增加数据传输延迟。

而总线连接则是采用PCI Express总线对模块之间进行连接，因此具有更好的数据传输性能和扩展性，在数据采集系统中更为常用。

3. 电源和散热设计在高速数据采集系统中，模块的稳定性和可靠性是至关重要的，因此需要关注其电源和散热设计。

基于FPGA的数据采集系统电路设计引言：数据采集是现代工程领域中一个重要的环节，数据采集系统可以将物理信号转化为数字信号，通过FPGA进行处理和分析。

本文将介绍一个基于FPGA的数据采集系统电路设计，包括电路的整体框图设计、关键模块的设计和实现。

一、整体框图设计整体框图设计是数据采集系统电路设计的第一步，它决定了整个系统的结构和功能。

一个基于FPGA的数据采集系统通常由以下几个主要模块组成：1.传感器接口模块：用于接收来自传感器的物理信号，并将其转化为电压信号。

2.模拟到数字转换模块（ADC）：将模拟信号转化为数字信号，以便FPGA进行处理。

3.FPGA模块：用于对采集到的数据进行处理、分析和存储。

4. 存储模块：用于存储采集到的数据，可以通过RAM或Flash芯片实现。

5.控制模块：用于对整个数据采集系统进行控制和配置。

二、关键模块的设计1.传感器接口模块设计传感器接口模块是数据采集系统中与外部传感器连接的关键模块，它需要完成信号的放大和滤波等功能。

常用的传感器接口包括电阻分压器、运算放大器和滤波电路等。

2.模拟到数字转换模块（ADC）设计ADC模块需要将模拟信号转化为数字信号，并按照一定的采样率进行采样。

常用的ADC芯片有SAR（逐次逼近调制）型和Sigma-Delta型。

设计时需要考虑信号的精度、采样率和动态范围等参数。

3.FPGA模块设计FPGA模块是数据采集系统中最重要的模块之一，它可以实现对采集到的数据进行处理、分析和存储等功能。

设计时需要根据需求选择合适的FPGA芯片，并编写相应的逻辑电路代码。

常用的FPGA开发工具有Xilinx 的Vivado和Altera的Quartus等。

4.存储模块设计存储模块用于存储采集到的数据，可以选择使用RAM或Flash芯片进行存储。

其中RAM具有读写速度快、容量较小的特点，适用于对数据实时性要求较高的场景；而Flash具有容量大、读写速度慢的特点，适用于长期存储数据的场景。

基于控制器的高速数据采集系统设计与实现近年来，为了更精确地掌控生产过程、提高机械设备的性能运行，工业自动化控制系统广泛应用于各个领域中。

而在这些控制系统中，数据采集的精确性和速度则显得尤为重要。

在众多数据采集技术中，基于控制器的高速数据采集系统是最为普及和应用广泛的一种。

控制器是一种常见的工业自动化设备，很多具有自动控制和监控功能的系统都会采用控制器。

从数据采集的角度来看，控制器可以提供高精度的时序控制和数据采样，使得工业过程的数据采集更加精准和高效。

而基于控制器的高速数据采集系统则是在控制器基础上进一步开发出来的一种系统，它可以充分利用控制器本身的硬件和软件优势，实现高速、高精度的数据采集操作，提高数据采集效率和品质。

设计一个基于控制器的高速数据采集系统，需要考虑如下几个方面的问题：1. 采集速度基于控制器的高速数据采集系统需要考虑采集速度的问题。

采集速度越快，数据采集越清晰，采样点越多，可以提高数据的精度和准确度。

但是采集速度越快，对控制器的硬件设备和软件响应能力的要求就越高，需要有一个恰当的采样率和采样点数的平衡。

因此，在系统设计中需要考虑这些参数的选择和优化。

2. 数据存储采集到的数据需要存储到系统的硬盘中，以便后续分析和处理。

对于大规模数据采集系统来说，存储量较大，需要考虑存储技术的选择和优化。

例如，可以采用高速硬盘、固态硬盘等存储设备，或者采用压缩和加密技术减少存储空间占用。

3. 处理速度采集到大量数据之后，需要对数据进行处理和分析。

在基于控制器的高速数据采集系统中，处理速度同样也是非常重要的。

处理速度越快，则可以使数据处理和分析地更加准确和高效。

对于采集到的数据，可以进行离散化、平滑化、滤波等处理，以达到更好的分析效果。

4. 系统架构采集系统的系统架构也是很重要的，它需要考虑到不同的系统组件之间的协同和配合。

在基于控制器的高速数据采集系统中，可能会涉及到很多不同的硬件和软件组件，如控制器、传感器、信号采集模块、数据存储等。
