电泳显示技术(EPD)特点又称电泳显示器,是类纸式显示器较早发展的显示技术，是利用有颜色的带电球，藉由外加电场，在液态环境中移动，呈现不同颜色的显示效果，其代表厂商包括E-Ink与Sipix。
日本Bridgestone所推出的高速响应液态显示器（QR-LPD），其工作原理与EPD相似，只是其成像的物质不是使用带电球，而是由黑白2色的粉末在电场之间移动产生显示效果。
另外发展较早的胆固醇液晶（ChLC），是一种结构相似于胆固醇分子的液晶。
胆固醇反射式显示器在不加电压时，可存在两种稳定的状态，利用两个状态之间的转换，呈现亮暗态的显示效果。
其它还有强诱电性液晶（Ferroelectric Liquid Crystal；FLC）等。
发展前景电泳显示（Electrophoretic，E-Paper）技术由于结合了普通纸张和电子显示器的优点，是最有可能实现电子纸张产业化的技术。
目前它已从众多显示技术中脱颖而出，成为极具发展潜力的柔性电子显示技术之一。
据iSuppli预测，电泳显示全球市场2006年仅仅900万美元，但是预计到2013年将增加到2.47亿美元，年均增长率高达60.5%。
该增长的大部分市场在指示标和新颖的直接驱动显示器，另外电子显示卡、柔性电子阅读器、电子纸张和数字签字等产品也将获得应用。
一、电泳技术及其优势何为电泳技术？照字面意味着“在一定的电压下可泳动”，其显示的工作原理是靠浸在透明或彩色液体之中的电离子移动，即通过翻转或流动的微粒子来使像素变亮或变暗，并可以被制作在玻璃、金属或塑料衬底上。
具体技术是将直径约为1mm的二氧化钛粒子被散布在碳氢油中，黑色染料、表面活性剂以及使粒子带电的电荷控制剂也被加到碳氢油中；这种混合物被放置在两块间距为10—100mm的平行导电板之间，当对两块导电板加电压时，这些粒子会以电泳的方式从所在的薄板迁移到带有相反电荷的薄板上。
当粒子位于显示器的正面(显示面)时，显示屏为白色，这是因为光通过二氧化钛粒子散射回阅读者一方；当粒子位于显示器背面时，显示器为黑色，这是因为彩色染料吸收了入射光。

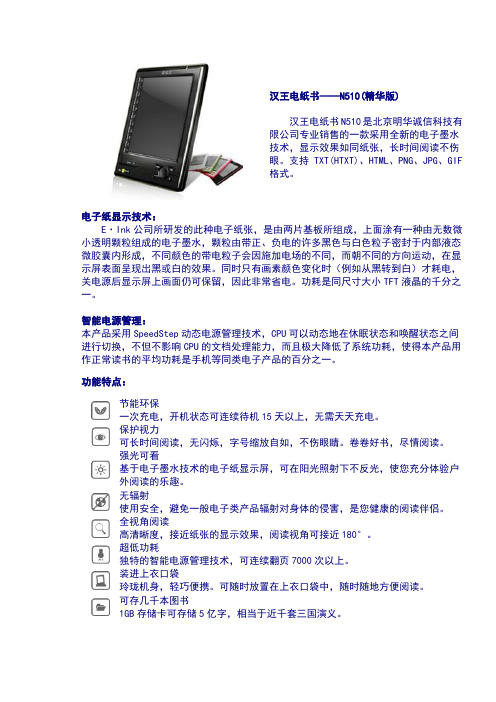

汉王电纸书——N510(精华版)汉王电纸书N510是北京明华诚信科技有限公司专业销售的一款采用全新的电子墨水技术，显示效果如同纸张，长时间阅读不伤眼。
支持 TXT(HTXT)、HTML、PNG、JPG、GIF格式。
电子纸显示技术：E·Ink公司所研发的此种电子纸张，是由两片基板所组成，上面涂有一种由无数微小透明颗粒组成的电子墨水，颗粒由带正、负电的许多黑色与白色粒子密封于内部液态微胶囊内形成，不同颜色的带电粒子会因施加电场的不同，而朝不同的方向运动，在显示屏表面呈现出黑或白的效果。
同时只有画素颜色变化时（例如从黑转到白）才耗电，关电源后显示屏上画面仍可保留，因此非常省电。
功耗是同尺寸大小TFT液晶的千分之一。
智能电源管理：本产品采用SpeedStep动态电源管理技术，CPU可以动态地在休眠状态和唤醒状态之间进行切换，不但不影响CPU的文档处理能力，而且极大降低了系统功耗，使得本产品用作正常读书的平均功耗是手机等同类电子产品的百分之一。
功能特点：节能环保一次充电，开机状态可连续待机15天以上，无需天天充电。
保护视力可长时间阅读，无闪烁，字号缩放自如，不伤眼睛。
卷卷好书，尽情阅读。
强光可看基于电子墨水技术的电子纸显示屏，可在阳光照射下不反光，使您充分体验户外阅读的乐趣。
无辐射使用安全，避免一般电子类产品辐射对身体的侵害，是您健康的阅读伴侣。
全视角阅读高清晰度，接近纸张的显示效果，阅读视角可接近180°。
超低功耗独特的智能电源管理技术，可连续翻页7000次以上。
装进上衣口袋玲珑机身，轻巧便携。
可随时放置在上衣口袋中，随时随地方便阅读。
可存几千本图书1GB存储卡可存储5亿字，相当于近千套三国演义。
规格参数：项目规格外形尺寸152mm(长) X 108mm(宽) X 11mm(厚)显示屏8阶灰度5寸电子纸显示屏(EPD) 分辨率800*600 存储设备无标配 SD卡 (最大支持32GB)支持格式TXT(HTXT)、HTML、PNG、JPG、GIF、PDF、doc、xls、ppt、EPUB、MOBI、FB2、CHM电池聚合物锂离子电池1500mAh, 3.7V 重量165克(含电池)接口SD卡接口,mini USB2.0接口工作温度0℃～40℃保存温度-20℃～55℃颜色黑 / 白 / 绿 / 粉。

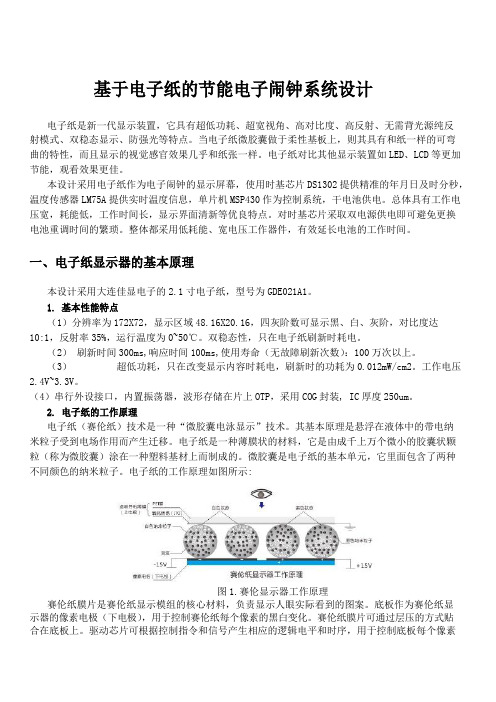

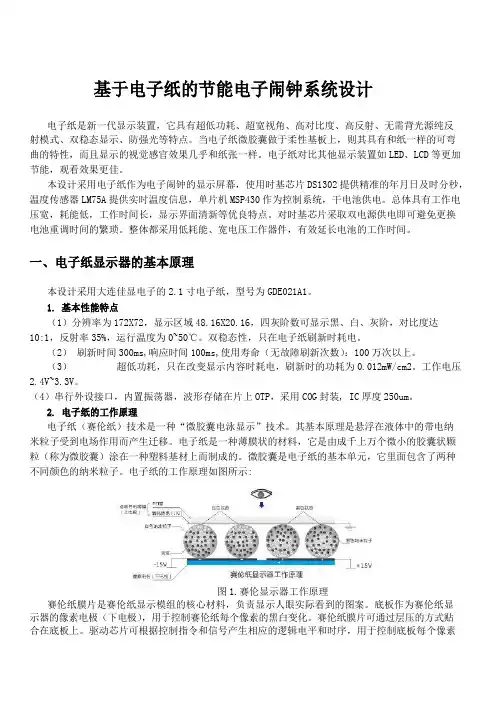

基于电子纸的节能电子闹钟系统设计电子纸是新一代显示装置，它具有超低功耗、超宽视角、高对比度、高反射、无需背光源纯反射模式、双稳态显示、防强光等特点。
当电子纸微胶囊做于柔性基板上，则其具有和纸一样的可弯曲的特性，而且显示的视觉感官效果几乎和纸张一样。
电子纸对比其他显示装置如LED、LCD等更加节能，观看效果更佳。
本设计采用电子纸作为电子闹钟的显示屏幕，使用时基芯片DS1302提供精准的年月日及时分秒，温度传感器LM75A提供实时温度信息，单片机MSP430作为控制系统，干电池供电。
总体具有工作电压宽，耗能低，工作时间长，显示界面清新等优良特点。
对时基芯片采取双电源供电即可避免更换电池重调时间的繁琐。
整体都采用低耗能、宽电压工作器件，有效延长电池的工作时间。
一、电子纸显示器的基本原理本设计采用大连佳显电子的2.1寸电子纸，型号为GDE021A1。
1.基本性能特点（1）分辨率为172X72，显示区域48.16X20.16，四灰阶数可显示黑、白、灰阶，对比度达10:1，反射率35%，运行温度为0~50℃。
双稳态性，只在电子纸刷新时耗电。
（2）刷新时间300ms,响应时间100ms,使用寿命（无故障刷新次数）：100万次以上。
（3）超低功耗，只在改变显示内容时耗电，刷新时的功耗为0.012mW/cm2。
工作电压2.4V~3.3V。
（4）串行外设接口，内置振荡器，波形存储在片上OTP，采用COG封装,IC厚度250um。
2.电子纸的工作原理电子纸（赛伦纸）技术是一种“微胶囊电泳显示”技术。
其基本原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移。
电子纸是一种薄膜状的材料，它是由成千上万个微小的胶囊状颗粒（称为微胶囊）涂在一种塑料基材上而制成的。
微胶囊是电子纸的基本单元，它里面包含了两种不同颜色的纳米粒子。
电子纸的工作原理如图所示:图1.赛伦显示器工作原理赛伦纸膜片是赛伦纸显示模组的核心材料，负责显示人眼实际看到的图案。

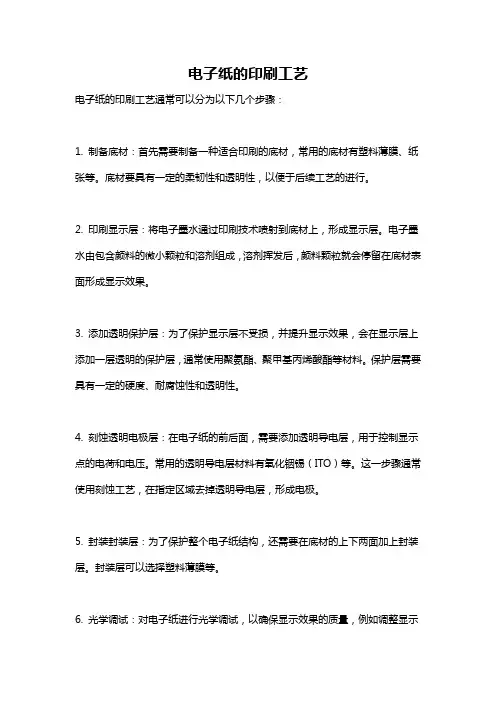

电子纸的印刷工艺
电子纸的印刷工艺通常可以分为以下几个步骤：
1. 制备底材：首先需要制备一种适合印刷的底材，常用的底材有塑料薄膜、纸张等。
底材要具有一定的柔韧性和透明性，以便于后续工艺的进行。
2. 印刷显示层：将电子墨水通过印刷技术喷射到底材上，形成显示层。
电子墨水由包含颜料的微小颗粒和溶剂组成，溶剂挥发后，颜料颗粒就会停留在底材表面形成显示效果。
3. 添加透明保护层：为了保护显示层不受损，并提升显示效果，会在显示层上添加一层透明的保护层，通常使用聚氨酯、聚甲基丙烯酸酯等材料。
保护层需要具有一定的硬度、耐腐蚀性和透明性。
4. 刻蚀透明电极层：在电子纸的前后面，需要添加透明导电层，用于控制显示点的电荷和电压。
常用的透明导电层材料有氧化铟锡（ITO）等。
这一步骤通常使用刻蚀工艺，在指定区域去掉透明导电层，形成电极。
5. 封装封装层：为了保护整个电子纸结构，还需要在底材的上下两面加上封装层。
封装层可以选择塑料薄膜等。
6. 光学调试：对电子纸进行光学调试，以确保显示效果的质量，例如调整显示
层的亮度、对比度和颜色饱和度等。
以上就是电子纸的印刷工艺的一般步骤，不同厂商和产品可能会有一些细微差别，但整体流程大致相似。
光电显示技术的发展和应用随着技术的发展，光电显示技术逐渐成为一种重要的显示技术。
越来越多的设备采用光电显示技术，例如手机、电视、电脑等。
光电显示技术的发展也在不断地推进，能够满足越来越多的需求，提供更加优秀的显示效果。
一、光电显示技术的基本原理光电显示技术是指利用光电效应，在一个光电器件上控制光电子的流动来实现显示的技术。
光电显示器件主要包括LED、液晶显示器、有机EL 等。
其中LED 显示屏采用发光二极管作为光源，它能够直接发出明亮的光，在色彩饱满、响应时间快、寿命长等方面具有优势，所以在电子显示屏行业中应用广泛。
而液晶显示器则利用两块电极板之间的液晶层来调节透过性，不同的液晶层状态显示出不同的颜色和亮度。
有机 EL 技术则是利用有机物质在加电时发出光的特性来实现显示。
二、光电显示技术的应用1、手机屏幕手机屏幕一直是光电显示技术的主要应用领域之一。
从早期的黑白屏、彩色屏到如今的 AMOLED、OLED，手机屏幕在不断地升级完善。
从黑白到彩色的转变仅仅只是在显示颜色上的变化，而 AMOLED、OLED 技术则在显示效果上实现了质的飞跃，使得手机屏幕的显示效果更加细腻、色彩更加饱满，更能满足用户的需求。
2、电视屏幕电视屏幕同样是光电显示技术的重要应用领域之一。
传统的液晶电视屏幕存在着黑色层限制、对比度不高等问题，而 OLED 技术则拥有完全自发光技术，响应速度更快、对比度更高、颜色还原更加真实等优点。
OLED 电视屏幕已经开始逐步普及，并成为了电视屏幕的新潮流。
3、电子纸电子纸是一种采用电子墨水技术的显示器件，它具有能够清晰显示、耗电低等优点，被广泛地应用在各类电子书和期刊等阅读设备上。
电子纸是基于反射原理进行显示的，所以不会对眼睛造成疲劳，给人带来了更好的体验。
4、VR 技术随着 VR 技术的快速发展，光电显示技术也开始应用于 VR 设备上。
VR 设备需要支持高分辨率、快速响应等特性，光电显示技术的应用可以满足这些需求。

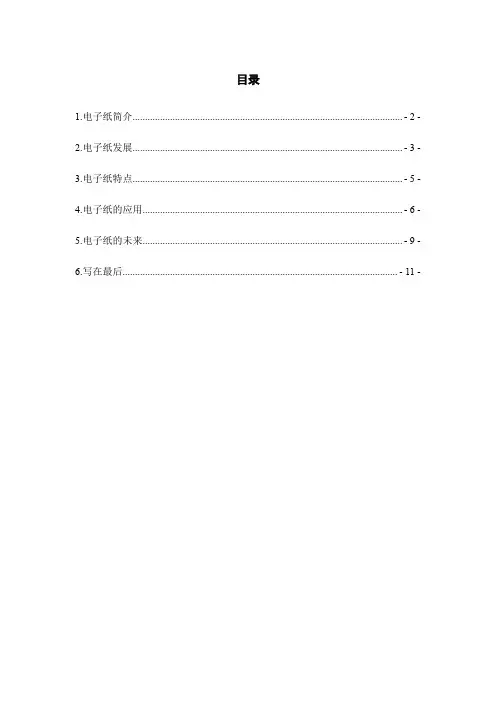

目录1.电子纸简介............................................................................................................ - 2 -2.电子纸发展............................................................................................................ - 3 -3.电子纸特点............................................................................................................ - 5 -4.电子纸的应用........................................................................................................ - 6 -5.电子纸的未来........................................................................................................ - 9 -6.写在最后.............................................................................................................. - 11 -1.电子纸简介两千多年前我们的祖先发明了造纸术，此后纸张就一直是人们用于记录、传播和交流信息最重要的一种媒介；但纸张上印刷的内容一旦成型便不能更改，而现代电子显示技术的发展让大家看到了电子显示介质在“信息可刷新特性”方面明显优于传统纸张的事实。

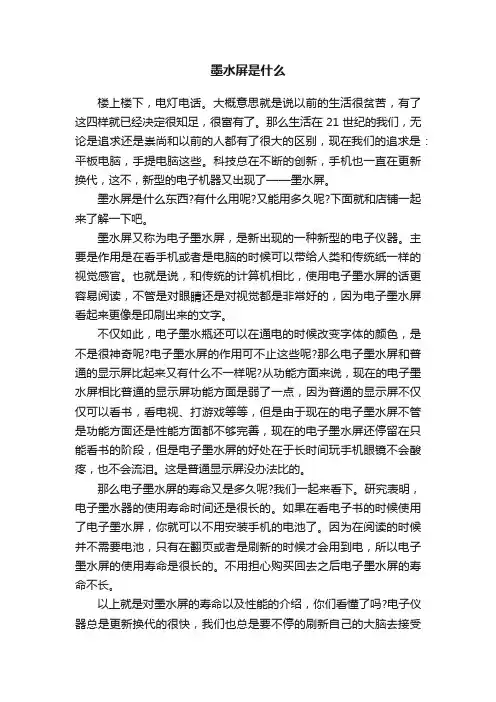

墨水屏是什么楼上楼下，电灯电话。
大概意思就是说以前的生活很贫苦，有了这四样就已经决定很知足，很富有了。
那么生活在21世纪的我们，无论是追求还是崇尚和以前的人都有了很大的区别，现在我们的追求是：平板电脑，手提电脑这些。
科技总在不断的创新，手机也一直在更新换代，这不，新型的电子机器又出现了——墨水屏。
墨水屏是什么东西?有什么用呢?又能用多久呢?下面就和店铺一起来了解一下吧。
墨水屏又称为电子墨水屏，是新出现的一种新型的电子仪器。
主要是作用是在看手机或者是电脑的时候可以带给人类和传统纸一样的视觉感官。
也就是说，和传统的计算机相比，使用电子墨水屏的话更容易阅读，不管是对眼睛还是对视觉都是非常好的，因为电子墨水屏看起来更像是印刷出来的文字。
不仅如此，电子墨水瓶还可以在通电的时候改变字体的颜色，是不是很神奇呢?电子墨水屏的作用可不止这些呢?那么电子墨水屏和普通的显示屏比起来又有什么不一样呢?从功能方面来说，现在的电子墨水屏相比普通的显示屏功能方面是弱了一点，因为普通的显示屏不仅仅可以看书，看电视、打游戏等等，但是由于现在的电子墨水屏不管是功能方面还是性能方面都不够完善，现在的电子墨水屏还停留在只能看书的阶段，但是电子墨水屏的好处在于长时间玩手机眼镜不会酸疼，也不会流泪。
这是普通显示屏没办法比的。
那么电子墨水屏的寿命又是多久呢?我们一起来看下。
研究表明，电子墨水器的使用寿命时间还是很长的。
如果在看电子书的时候使用了电子墨水屏，你就可以不用安装手机的电池了。
因为在阅读的时候并不需要电池，只有在翻页或者是刷新的时候才会用到电，所以电子墨水屏的使用寿命是很长的。
不用担心购买回去之后电子墨水屏的寿命不长。
以上就是对墨水屏的寿命以及性能的介绍，你们看懂了吗?电子仪器总是更新换代的很快，我们也总是要不停的刷新自己的大脑去接受一些新鲜的事物。
科技越来越创新，人们的生活总是在不停的提高，我们也要跟上时代的步伐。
延伸阅读电子墨水是一种革新信息被显示的新方法和技术。
墨水屏的工艺流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!墨水屏的工艺流程及其注意事项解析墨水屏，又称电子纸显示技术，因其独特的显示效果和低功耗特性，被广泛应用于电子阅读器、智能手表等领域。
电子纸项目商业计划书一、公司背景电子纸技术（E-paper）是一种新兴的显示技术，通过电场改变颗粒的排列，实现黑白灰三色显示。
相比传统液晶屏幕，电子纸屏幕具有更高的清晰度、更低的功耗和更接近传统纸张的阅读体验。
随着智能手机和平板电脑的普及，电子纸技术在电子书阅读器、智能手表、可穿戴设备等产品中得到了广泛应用。
本公司定位为一家专注于电子纸技术研发和应用的高新技术企业，致力于为消费者提供更好的视觉体验和更环保的产品。
二、市场分析（一）行业现状目前，电子纸市场的主要玩家是Amazon的Kindle和Kobo等品牌，它们在电子书市场上占据了主导地位。
另外，在可穿戴设备市场上，Fitbit和Garmin等品牌也广泛使用了电子纸技术。
随着消费者对阅读体验和环保意识的提高，电子纸技术市场迎来了发展的机遇。
（二）市场需求随着人们生活水平的提高和消费观念的转变，对高清晰度、低功耗和环保产品的需求越来越大。
电子纸技术正是满足这一需求的产品，可以提供更好的阅读体验和更长的续航时间，受到了越来越多消费者的青睐。
（三）市场规模据市场调研机构统计，2019年全球电子纸市场规模达到了50亿美元，预计未来几年将保持10%的年均增长率。
尤其是在电子书市场、可穿戴设备市场和智能家居市场，电子纸技术有着广阔的应用前景。
三、产品定位本公司将主要定位于电子书阅读器和可穿戴设备两大市场，开发生产高清晰度、低功耗的电子纸屏幕模块和相关产品。
在产品设计上，将注重用户体验和环保概念，致力于推动电子纸技术的应用和普及。
四、竞争优势（一）技术优势本公司拥有自主研发的电子纸技术和相关专利，具有雄厚的技术实力和研发团队。
与传统液晶屏幕相比，我们的产品具有更高的清晰度和更低的功耗，可以更好地满足消费者的需求。
（二）品牌优势本公司将建立自有品牌，打造高端、环保的产品形象，提升品牌知名度和美誉度。
通过与知名厂商合作，拓展渠道和市场份额，积极拓展国内外市场。
（三）服务优势本公司将以用户为中心，提供优质的售后服务和定制化解决方案，建立长期稳定的合作关系。
友达6寸柔性电子纸显示技术引爆阅读革命类别：行业动态发布时间：2009-10-22 阅读：884致力于绿色创新的友达光电今日针对电子纸应用发布一系列技术成果，包括全球最大20寸电子纸显示技术及友达首款6寸柔性电子纸技术，显示友达积极布局电子纸市场的雄心伟略及丰硕成果，预计在2010年即可送样给客户，为消费市场提供节能又便利的绿色曼妙生活。
相关电子纸技术将于10月28日开展的日本横滨国际平面显示器展(FPD International 2009)中首度公开亮相。
友达继六月于台湾平面显示器展中首次公开6寸内建触控功能的电子书后，十月份即推出首款6寸柔性电子纸技术，预计将引起电子纸产业的高度关注。
该柔性电子纸同样采用Sipix独家的微杯(Microcup)专利技术，与传统电子纸最大不同之处在于将电泳显示器组件制作在软性的塑料基板而非玻璃基板上，拥有可重复弯曲的功能，使其更接近人们用来取代纸张的使用习惯。
柔性电子纸另一个好处是容易携带且不易摔破，产品耐冲击性可大幅提升。
该款柔性电子纸曲度可达10公分，拥有16阶的高灰阶画面，加上9:1的高对比及33%的高反射率，显示质量十分稳定，且阅读时完全不耗电，仅在更新画面时才需使用极少的电力。
该技术可为客户量身订制各种尺寸，配合连续滚动条式(Roll to Roll)的制程，可提高量产性并更具成本竞争力，预计2010年即可送样给客户，并开始量产。
另外，友达也推出全球首款20寸电泳显示器模块，该反射式技术无需背光源，使用不到2W的超低电耗及16阶的高灰阶画面，是未来应用于电子广告牌的最佳选择，也是目前已知具有量产性的最大尺寸。
其它即将于横滨国际平面显示器展出的电泳显示器应用还包括2寸的电子标签、及6寸和9寸内建触控功能的电子书应用。
其中2寸的电子标签采用主动式矩阵，其具备双稳态的特性，在货架上不需电源|稳压器的情况下，影像可维持至少一个月。
而首次公开亮相的9寸电子书显示器，除了同样内置友达内嵌式电容触控技术外，采用单一整合式驱动电路，分辨率可达1024×768。
显示屏控制芯片目前使用的电子纸显示屏控制芯片，主要都是来源于爱普生。
爱普生也是最早推出电子纸显示屏控制芯片的厂商。
目前的电子纸显示屏控制芯片基本由爱普生垄断。
电子书处理器电子书的处理器已经越来越多，常用的主要有以下几种：1.使用最多，最成熟的是三星的ARM 9系列，或者基于ARM9研发的处理器。
典型用户是津科翰林电子书，全系列电子书产品目前都是使用ARM9的处理器。
2.飞思卡尔半导体(Freescale)的处理器，优势是频率高，和ARM最高400MHZ的频率相比，Freescale已经有532MHZ的处理器，典型产品就是kindle 2代产品和onyx boox 60了使用的是i.MX系列处理器。
3.Marvell ARMADA 。
最近才发布，尚没有厂商使用，其优势是将显示屏处理芯片集成到处理芯片里的一体化处理器，可以减少成本。
4.SOC单芯片集成系统。
最新的技术，目前飞思卡尔半导体(Freescale)，Marvell 等公司都在研发SOC芯片，希望将各项功能集成到一个处理器的整合方案，意在节省成本，提供廉价的整合方案。
典型用户是台电K3，官方称使用的就是SOC处理器。
5.国内的北京君正。
本土的处理器厂商，优势是成本较低，但是2009年推出的Jz4750处理器最高目前只有360MHZ，Jz4750也属于SOC芯片的一种，其在电子书行业的代表厂商是汉王科技，汉王的全线产品，基本都是使用北京君正的处理器。
电子书操作系统1.linux操作系统，大多数厂商的电子书都是采用linux操作系统，优势是免费开源、稳定。
津科翰林、onyx 、edo、kindle等等厂商都是使用的linux 操作系统。
2.微软WinCE系统。
有很多手机使用的是WinCE系统，其优势是软件开发简单。
典型的用户是汉王科技，有多款产品都是使用WinCE系统。
3.Google Android系统。
由Google主持的，以Linux为基础开发一款移动操作系统，该系统主要用于手机等移动设备，全球有众多大厂商加入了开发行列。
目前，世界上主流的电子墨水技术有5种，它们分别是微胶囊电泳、双色拧转球（bichromal）、胆甾型液晶(ChLCD)、电湿技术和电致变色技术。
其中，E-Ink公司的电泳技术比较成熟，应用相对广泛。
电子纸由电子墨水及两片基板所组成：第一部分是电子墨水，有时被称为“前基板（front plane）”；二是使电子墨水生成文本和图像所需要的电子设备组合，包括控制部分和显示部分，被称为“背基板（backplane）”。
背基板上面涂有由无数微小的透明颗粒组成的电子墨水，颗粒直径只有人的头发丝的一半大小。
电子墨水是一种加工成薄膜状的专用材料，与电子显示设备结合在一起使用，是化学、物理学和电子技术的综合应用。
电子墨水由数百万个尺寸极小的微胶囊构成，直径与头发丝相当。
每一个微胶囊中含有带正电荷的白色粒子和带负电荷的黑色粒子，它们悬浮在清洁的液体中。
如图1所示，电子墨水薄膜的顶部是一层透明材料，作为电极端使用；底部是电子墨水的另一个电极，微胶囊夹在这两个电极间。
微胶囊受负电场作用时，白色颗粒带正电荷而移动到微胶囊顶部，相应位置显示为白色；黑色颗粒由于带负电荷而在电场力作用下到达微胶囊底部，使用者不能看到黑色。
如果电场的作用方向相反，则显示效果也相反，即黑色显示，白色隐藏。
可见，只要改变电场作用方向就能在显示黑色和白色间切换，白色部位对应于纸张的未着墨部分，而黑色则对应着纸张上的印刷图文部分。
电泳电子墨水工作原理当这种电子墨水被涂到纸、布或其他平面物体上后，人们只要适当地对它予以电击，就能使数以亿计的颗粒变幻颜色，从而根据人们的设定不断地改变所显现的图案和文字。
只要调整颗粒内的染料和微型粒子的颜色，便能够使电子墨水展现色彩和图案来。
该方式是利用在电压下能够改变黑白状态的微胶囊来实现图像显示的。
微胶囊中带电的白色氧化钛颗粒和黑色碳粉粒子在电压下上下移动，从而绘制出黑白图像。
其特点是在反差、明亮度视觉等方面较理想，耗电低，重量轻而容易使其薄型化，形状自由等。
