【CN209487070U】一种消防疏散指示装置【专利】

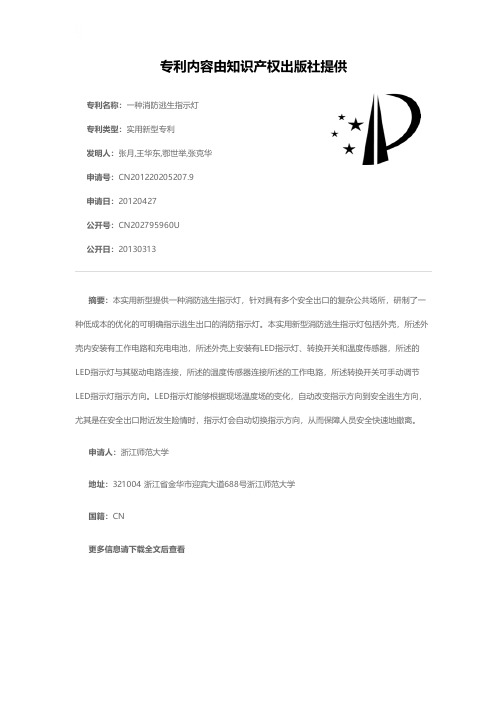

专利名称：一种消防逃生指示灯
专利类型：实用新型专利
发明人：张月,王华东,鄂世举,张克华申请号：CN201220205207.9
申请日：20120427
公开号：CN202795960U
公开日：
20130313
专利内容由知识产权出版社提供
摘要：本实用新型提供一种消防逃生指示灯，针对具有多个安全出口的复杂公共场所，研制了一种低成本的优化的可明确指示逃生出口的消防指示灯。

本实用新型消防逃生指示灯包括外壳，所述外壳内安装有工作电路和充电电池，所述外壳上安装有LED指示灯、转换开关和温度传感器，所述的LED指示灯与其驱动电路连接，所述的温度传感器连接所述的工作电路，所述转换开关可手动调节LED指示灯指示方向。

LED指示灯能够根据现场温度场的变化，自动改变指示方向到安全逃生方向，尤其是在安全出口附近发生险情时，指示灯会自动切换指示方向，从而保障人员安全快速地撤离。

申请人：浙江师范大学
地址：321004 浙江省金华市迎宾大道688号浙江师范大学
国籍：CN
更多信息请下载全文后查看。

专利名称：一种消防逃生指示灯专利类型：实用新型专利
发明人：楼鹏飞
申请号：CN200820170452.4申请日：20081225
公开号：CN201335325Y
公开日：
20091028
专利内容由知识产权出版社提供
摘要：一种消防逃生指示灯，包括箱体和激光灯，所述箱体上贯穿一转动轴，所述的激光灯位于所述的转动轴上，所述的转动轴上有一完全齿轮，所述的完全齿轮分别与第一不完全齿轮和第二不完全齿轮相啮合，所述的第一不完全齿轮和第二不完全齿轮与所述完全齿轮相啮合的齿是相互错开的，所述的第一不完全齿轮与第一驱动轴相连接，所述第二不完全齿轮与第二驱动轴相连接，所述的第一驱动轴和第二驱动轴与驱动机构相连接。

所述的第一不完全齿轮和第二不完全齿轮分别与输出轴上的完全齿轮相啮合，从而带动输出轴，使输出轴上的激光灯在一定的范围内不停的旋转，让大范围内的受困者都能够看见逃生出口，以实现在烟雾黑暗环境下确实指引逃生方向的效果。

申请人：楼鹏飞
地址：315300 浙江省慈溪市浒山街道担山北路358号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920323241.8(22)申请日 2019.03.14(73)专利权人 应急管理部四川消防研究所地址 610000 四川省成都市金牛区金科南路69号(72)发明人 李明轩　梅秀娟　钟波　刘军军　卢国建　胡忠日　(74)专利代理机构 成都众恒智合专利代理事务所(普通合伙) 51239代理人 陈春华(51)Int.Cl.G08B 17/10(2006.01)G01N 33/00(2006.01)(54)实用新型名称一种投掷式火灾回燃预警装置(57)摘要本实用新型公开了一种投掷式火灾回燃预警装置，解决现有技术获取回燃参数时会增加消防人员负重、以及影响回燃判断效率的问题。

它包括：气体检测装置、仪器容置内腔、冷液容置外腔、进气管、出气管、可燃气体传感器、氧气传感器、第一无线信号收发器、风泵、气液分离器、过滤器、手持预警装置和微处理器，微处理器分别与可燃气体传感器、氧气传感器、风泵、气液分离器和第一无线信号收发器连接。

本实用新型结构简单、设计科学合理，使用方便，可有效降低消防人员的负重，同时还能有效提高判断回燃的参数的效率。

权利要求书2页 说明书5页 附图1页CN 209388460 U 2019.09.13C N 209388460U权　利　要　求　书1/2页CN 209388460 U1.一种投掷式火灾回燃预警装置，其特征在于，它包括：气体检测装置(3)，其内设有仪器容置内腔(1)和环绕所述仪器容置内腔(1)分布并将所述仪器容置内腔(1)包覆的冷液容置外腔(2)，所述冷液容置外腔(2)内注满有冷却液，所述仪器容置内腔(1)连通有进气管(4)和出气管(5)，并且所述仪器容置内腔(1)分别通过所述进气管(4)和所述出气管(5)与外界大气连通；可燃气体传感器(6)，设于所述仪器容置内腔(1)内；氧气传感器(7)，设于所述仪器容置内腔(1)内；第一无线信号收发器(9)，设于所述仪器容置内腔(1)内；风泵(10)，设于所述出气管(5)上，用于将所述仪器容置内腔(1)内的气体经所述出气管(5)排至外界；气液分离器(12)，设于所述进气管(4)上，用于将进入所述仪器容置内腔(1)内的气体中的水汽分离出；过滤器(13)，设于所述进气管(4)上，用于过滤出进入所述仪器容置内腔(1)内的气体中的灰尘；手持预警装置(11)，与所述第一无线信号收发器(9)通过无线连接，用于接收到异常信号后预警；微处理器(8)，设于所述仪器容置内腔(1)内，并分别与所述可燃气体传感器(6)、所述氧气传感器(7)、所述风泵(10)、所述气液分离器(12)和所述第一无线信号收发器(9)连接。

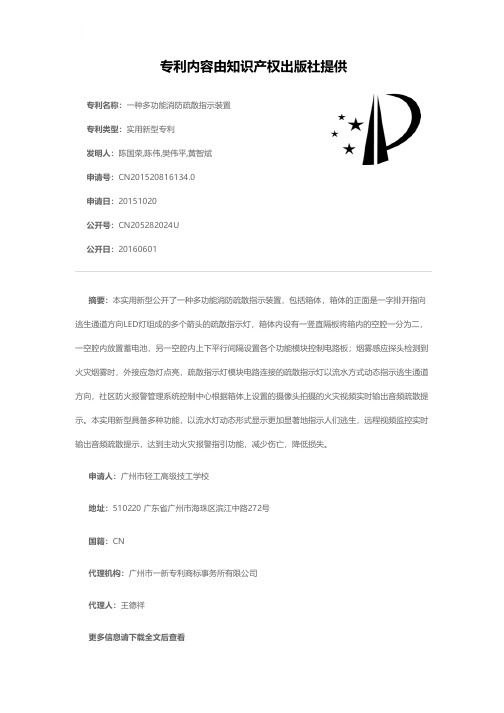

专利名称：一种多功能消防疏散指示装置专利类型：实用新型专利
发明人：陈国荣,陈伟,樊伟平,黄智斌
申请号：CN201520816134.0
申请日：20151020
公开号：CN205282024U
公开日：
20160601
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种多功能消防疏散指示装置，包括箱体，箱体的正面是一字排开指向逃生通道方向LED灯组成的多个箭头的疏散指示灯，箱体内设有一竖直隔板将箱内的空腔一分为二，一空腔内放置蓄电池，另一空腔内上下平行间隔设置各个功能模块控制电路板；烟雾感应探头检测到火灾烟雾时，外接应急灯点亮，疏散指示灯模块电路连接的疏散指示灯以流水方式动态指示逃生通道方向，社区防火报警管理系统控制中心根据箱体上设置的摄像头拍摄的火灾视频实时输出音频疏散提示。

本实用新型具备多种功能，以流水灯动态形式显示更加显著地指示人们逃生，远程视频监控实时输出音频疏散提示，达到主动火灾报警指引功能，减少伤亡，降低损失。

申请人：广州市轻工高级技工学校
地址：510220 广东省广州市海珠区滨江中路272号
国籍：CN
代理机构：广州市一新专利商标事务所有限公司
代理人：王德祥
更多信息请下载全文后查看。

一种消防应急疏散报警装置的制作方法概述消防应急疏散报警装置是用于提高火灾安全防护能力的重要设备。

在大型公共场所或高层建筑内，安装消防应急疏散报警装置可以及时发现火情、及时向人们发出警报、并引导人员迅速有序的疏散。

本文介绍一种制作消防应急疏散报警装置的方法。

材料与工具制作消防应急疏散报警装置，需要准备如下材料和工具：•触发器模块：用于感应火灾信号，可通过火焰、烟雾等信号触发报警。

•控制模块：用于接收感应器模块传入的信号，控制报警器处理信号。

•报警器：用于向周围人员传达报警信号。

•电源模块：用于给控制模块和报警器等设备供给电力。

•电线、焊接工具、电烙铁等。

制作步骤步骤1：准备触发器模块首先需要准备一个能够感应火灾信号的触发器模块。

可以选择市面上已有的模块，也可以自己组装。

自制触发器模块自制触发器模块可以通过以下步骤实现：1.准备火焰传感器、烟雾传感器或者可燃气体传感器等传感器模块。

2.将传感器模块与Arduino或其他单片机连接，通过读取传感器模块返回的信号，判断当前是否存在火灾。

3.如果存在火灾，Arduino或其他单片机会通过控制端口输出高电平信号，触发消防应急疏散报警装置发出报警信号。

购买已有触发器模块如果选择购买已有的触发器模块，可以按如下步骤操作：1.根据需要，从市面上购买火焰传感器、烟雾传感器或者可燃气体传感器等传感器模块。

2.根据传感器模块的参数和使用说明，进行与其他电子设备的连接。

3.将触发器模块的输出端口连接至控制模块。

步骤2：制作控制模块控制模块是消防应急疏散报警装置的核心部分，负责接收触发器模块的信号，并控制报警器发出报警信号。

制作控制模块的步骤如下：1.准备一个单片机板子，可以选择Arduino或其他类型的单片机。

2.根据触发器模块的输出端口连接至单片机的输入口，并设置单片机的输入输出模式。

3.根据需要，在单片机板子上烧录程序。

步骤3：制作报警器报警器是消防应急疏散报警装置的重要组成部分。

专利名称：一种消防应急疏散指示设备专利类型：实用新型专利
发明人：石振伟,许家硕,张宇,王宜州申请号：CN202220113922.3
申请日：20220117
公开号：CN216671122U
公开日：
20220603
专利内容由知识产权出版社提供
摘要：本实用新型提出一种消防应急疏散指示设备，包括框体，所述框体一侧的两端均对称安装有安装板，安装板上设有固定螺栓孔，所述框体远离安装板的一侧安装有指示板，所述框体的下方沿框体的长度方向设有丝杆，所述丝杆的两端分别通过转动轴承安装有第一固定板和第二固定板，第一固定板和第二固定板固定在框体的底部两端上，所述丝杆上通过丝母螺纹连接有滑块，所述滑块的靠近指示板的一端安装有L型杆，所述L型杆靠近指示板的一侧安装有清洁刷。

本实用新型在使用时，通过驱动电机运作，使L型杆可以沿丝杆长度方向，对指示板的表面进行往复运动清洁，避免在火灾发生时，烟尘附着在指示板上，造成逃生人员无法看清逃生指示。

申请人：石振伟
地址：056038 河北省邯郸市邯山区光明南大街199号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种消防装置
专利类型：发明专利
发明人：崔东山,崔金泽,汪建星申请号：CN201910654055.7申请日：20190719
公开号：CN110354424A
公开日：
20191022
专利内容由知识产权出版社提供
摘要：本发明提供一种消防装置，涉及消防装置技术领域。

该消防装置包括：消防救援工作平台、风机、机械手、消防水炮和救生管道；风机用于给消防救援工作平台提供升降动力；机械手用于辅助稳固消防救援工作平台且建立栈桥通道；消防水炮用于喷射灭火剂；救生管道用于人员从消防救援工作平台滑落到地面。

该消防装置通过风机产生动力使消防救援工作平台成为大型无人机；机械手为消防救援工作平台的高空悬停实现了精准稳定的停靠；救生管道为下滑软通道，提高了救援效率。

该消防装置使用风机作为消防救援工作平台的升降动力，解决了传统车载机械长臂作业对物理重量、伸展长度、举升高度、安全保障等诸多的极限限制问题。

申请人：江苏科达机械有限公司
地址：225635 江苏省扬州市高邮市甘垛镇工业集中区
国籍：CN
代理机构：北京高沃律师事务所
代理人：刘凤玲
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920391956.7(22)申请日 2019.03.26(73)专利权人 河北德瑞源电子科技有限公司地址 050000 河北省石家庄市鹿泉区铜冶镇西任村(72)发明人 杨明　温德光　(74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 苏友娟(51)Int.Cl.H01M 2/10(2006.01)H02J 7/00(2006.01)(54)实用新型名称一种使用寿命长的消防应急疏散指示装置用电源(57)摘要本实用新型公开了一种使用寿命长的消防应急疏散指示装置用电源，包括箱体、支架、蓄电池、海绵和柱体，箱体内腔的顶部通过螺丝块与支架的一侧固定连接，且支架设置有两个，箱体的内部活动连接有蓄电池，所述蓄电池的顶部与支架的一侧固定连接，本实用新型涉及消防疏散指示灯技术领域。

该使用寿命长的消防应急疏散指示装置用电源，利用管道上的第一通口和橡胶卡块，将支撑板进行活动密封，再配合第二通口和橡胶卡块，将管道进行密封，再配合进水斗将电解液注入，再配合支撑板上的空气囊，浮起支撑板，这样可以多次添加电解液，不用拆卸消防应急疏散指示装置，延长电源使用寿命，减少额外购买消防应急疏散指示装置的开支。

权利要求书1页 说明书3页 附图3页CN 209401709 U 2019.09.17C N 209401709U权　利　要　求　书1/1页CN 209401709 U1.一种使用寿命长的消防应急疏散指示装置用电源，包括箱体(1)、支架(2)、蓄电池(3)、海绵(4)和柱体(5)，所述箱体(1)内腔的顶部通过螺丝块(6)与支架(2)的一侧固定连接，且支架(2)设置有两个，所述箱体(1)的内部活动连接有蓄电池(3)，所述蓄电池(3)的顶部与支架(2)的一侧固定连接，其特征在于：所述蓄电池(3)的左侧与柱体(5)的一端固定连接，所述蓄电池(3)的右侧通过密封圈连通有管道(7)，所述管道(7)的内表面开设有第一通口(8)，且第一通口(8)设置有两个，所述管道(7)的内部活动连接有支撑板(9)，所述支撑板(9)的顶部固定连接有橡胶卡块(10)，且橡胶卡块(10)设置有两个，所述支撑板(9)的顶部固定连接有卡块(11)，且卡块(11)设置有两个，所述支撑板(9)的底部固定连接有空气囊(12)，所述管道(7)的内表面开设有第二通口(17)。

专利名称：一种消防应急照明灯疏散指示装置专利类型：实用新型专利
发明人：邱英明
申请号：CN201920484543.3
申请日：20190411
公开号：CN209486830U
公开日：
20191011
专利内容由知识产权出版社提供
摘要：本实用新型涉及电子设备技术领域，且公开了一种消防应急照明灯疏散指示装置，包括箱体，所述箱体的左右两端均固定安装有烟雾传感器，所述箱体的顶部固定安装有把手，所述箱体的顶部固定安装有安装块，所述安装块的顶部活动安装有底部贯穿并延伸至安装块内部的连接块，所述连接块的顶部固定安装有喇叭，所述连接块的底部固定安装有移动块，所述移动块位于安装块的内部且与安装块活动连接，所述移动块底部的左右两端均固定安装有第一弹簧，所述第一弹簧的底部固定安装有弹簧板，所述弹簧板与安装块活动连接。

该消防应急照明灯疏散指示装置，整体结构简单，方便安装，通过快速安装该装置的部件，提高了安装时的效率，适用于各种情况。

申请人：吉林省和安智能消防工程有限公司
地址：130000 吉林省长春市二道区岭东路188号
国籍：CN
更多信息请下载全文后查看。
