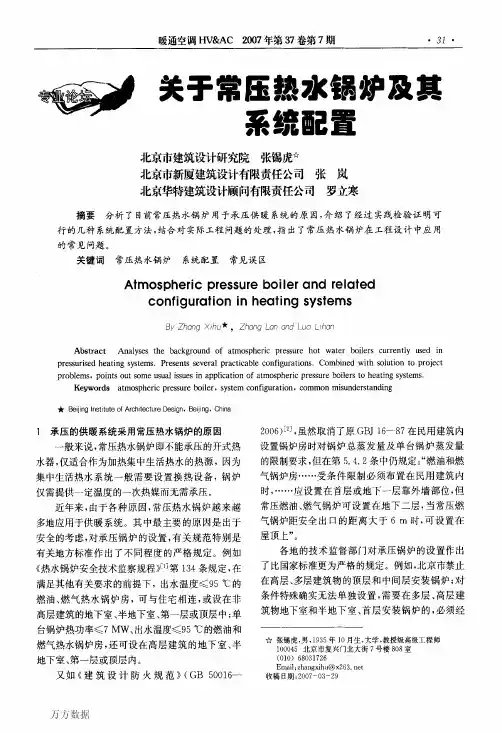

常压热水锅炉及其系统配置

特种设备中锅炉的定义是：利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备，其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa(表压)，且额定功率大于或者等于0.1MW的承压热水锅炉及有机热载体锅炉。

常压热水锅炉高层采暖系统安装示意图常压热水锅炉安装1前言由于常压热水锅炉开口与大气相通，锅炉在运行或停止运行时，水位线处的压力始终与大气压力相同，从根本上消除了爆炸的可能性，而且还具有造价低廉、制造简单、运行管理方便、经济适用等诸多优点，因此在我国特别是北方地区使用的越来越广泛。

常压热水锅炉与承压热水锅炉在安装使用方法上有相似之处，但又有本质区别，如安装使用不当，就会带来不必要的危害，危及系统正常运行，甚至导致锅炉的损坏或爆炸。

以下我就谈谈机械循环式常压热水锅炉在安装运行中应注意的几个问题，以供大家参考。

常压锅炉系统安装图2常压热水锅炉的锅炉房系统设置2.1机械循环式供热系统的设置常压热水锅炉供热系统内设备和管道的连接方式与承压锅炉系统相比，有许多不同之处。

其中显著的区别是：常压锅炉的热水循环泵设在锅炉的出水侧，即常压锅炉出水口与循环泵入口相连，循环热水是从锅炉中抽出来的，用热水泵加压后，经管网送往热用户，在循环热水返回锅炉房时，应先经过除污器、阻力调节阀和启闭阀，然后回流至常压热水锅炉。

其中除污器与承压系统相同，而后两种阀门为常压锅炉机械循环式供热系统所特有。

其中阻力调节阀可采用截止阀、闸阀等，它可以使循环管路内有压的水在返回常压状态下的锅炉时，将回水减压，同时，对运行系统中工况的不断变化具有调节功能。

启闭阀的功能是在循环泵突然停止运行时，及时切断管路，防止可能造成的循环管路被倒空等一系列事故。

在实际应用中，供热系统通常有锅水直接循环式和二次水换热式两种供热形式。

在我国通常采用锅水直接循环方式。

它又可分为上供下回式（双点定压）和下供上回式（单点定压）两种供热系统。

燃油/燃气热水锅炉及其附属系统设备第一节总则1.1 说明本章说明有关燃油/燃气两用热水锅炉及有关之附属设备的供应、安装及调试所需的各项技术要求（包括但不限于）。

A.消声设备及其配件B.相应的自动控制系统C.锅炉排烟系统D.锅炉排污降温扩容器E.锅炉的燃气/燃油供应系统1.2 一般要求A. 有关设备，无论在运送、储存及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损。

B. 提供所有为安全运送和妥善安装有关设备所需的配备和附件。

C. 须按设备表所示要求，提供数量和功能相符的设备。

D. 热水锅炉的供应及安装须符合当地消防部门、质量技术监督局、燃气公司及其它政府部门所定的各项要求。

本承包单位须负责申请及提供所有有关政府部门对本锅炉设备或本锅炉系统安装的批准文件。

E. 锅炉的工作压力为常压，但设备需要进行压力为600kPa的水压试验。

F.锅炉及其附属设备所有组件不可含有任何石棉或石棉产品。

G.热水锅炉的气体泄漏警报应交予当地燃气公司负责，而本承包单位须负统筹及与燃气公司协调。

1.3 质量保证A.有关热水锅炉除须按照由美国机械工程师协会(ASME)所制定及获美国保险业研究所(UL)认同的锅炉及压力容器规范或BSEN12953-1所制定的相关认可标准进行设计、制造和承压试验外,仍须按照但不限于以下所列的中国所制定的标准和规范进行设计、制造、安装和承压试验。

『热水锅炉安全技术监察规程』『工业锅炉通用技术条件 – JB/T10094-2002』『锅炉受压组件焊接技术条件 – JB/T1613-93』『锅炉水压试验标准 – JB/T1612-94』『锅炉大气污染物排放标准 – GB13271-2001』『工业锅炉安装工程施工及验收规范 – GB50273-1998』『小型和常压热水锅炉安全监察规定』『常压热水锅炉通用技术条件– JB/T7985』B.热水锅炉的生产商必须具有生产及安装同类型及功能相约设备的经验，其所生产安装的设备必须为常规定型产品并具有五年以上成功运行的记录。

常压热水锅炉房供热系统设计常压热水锅炉有其一定的优点，同时也给系统设计、运行带来了一系列的问题，其不可承压的特殊性要求，使常压热水锅炉房的设计与承压锅炉房有较大的不同，但这些问题在得到充分重视的前提下，扬长避短，就能保证供热系统安全可靠的运行。

常压热水锅炉供热系统受到了越来越多的关注和应用，尤其在局部供暖中的应用显得更加突出。

标签：常压热水锅炉房;供热系统设计前言常压热水锅炉无需专门的安全检验、性价比较高、运行安全可靠，近年来在港口工程的供热系统设计中越来越多的用户要求采用常压热水锅炉。

近20 年来，为节约投资、修旧利废，常压热水锅炉应用于采暖及生活热水系统迅速发展，常压热水锅炉也成为一种新型热源，并且用量也越来越大。

常压热水锅炉又称为无压热水锅炉，该锅炉运行时锅筒内保持大气压力，供应不大于95℃的热水，一、常压热水锅炉的特点常压热水锅炉是指锅炉本体开孔或者用连通管与大气相通，在任何情况下，锅炉本体顶部表压为零的锅炉，可用于供水温度≤95℃的热水供热系统，单台功率≤2.8MW。

他具有以下特点：⑴采用开式锅筒，系统处于常压状态，本身无爆炸危险性、安全性高;⑵循环泵安装于锅炉的出水侧，降低了锅筒承受的压力;⑶循环泵兼有补水泵的功能，循环泵扬程计算方法与承压锅炉循环泵的计算方法有明显不同;⑷安装地点灵活，不受承压锅炉安装位置规定若干限制的约束;⑸锅炉的供水温度与循环泵入口处的水压有关。

二、常压热水锅炉房供热系统设计1.循环水泵的选型与配置。

常压热水鍋炉系统的循环水泵安装在锅炉的出水管段上，循环水泵出水先进入热水管网，当系统停止运行时，回水管路上的自动启闭阀关闭，管路系统与锅炉断开。

一般清水泵的最高设计水温为80℃，热水管路上循环水泵的工作温度为95℃，宜配置型热水泵。

在承压热水锅炉的闭式循环中，水泵入口和出口承受着相等的静水压力，水泵扬程主要克服循环管路上的沿程和局部损失。

在常压热水锅炉系统的开式循环中，水泵扬程与流动阻力和系统高度有关，循环水泵实际起加压泵的作用。

特种设备中锅炉的定义是：利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备，其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa(表压)，且额定功率大于或者等于0.1MW的承压热水锅炉及有机热载体锅炉。

常压热水锅炉高层采暖系统安装示意图常压热水锅炉安装1前言由于常压热水锅炉开口与大气相通，锅炉在运行或停止运行时，水位线处的压力始终与大气压力相同，从根本上消除了爆炸的可能性，而且还具有造价低廉、制造简单、运行管理方便、经济适用等诸多优点，因此在我国特别是北方地区使用的越来越广泛。

常压热水锅炉与承压热水锅炉在安装使用方法上有相似之处，但又有本质区别，如安装使用不当，就会带来不必要的危害，危及系统正常运行，甚至导致锅炉的损坏或爆炸。

以下我就谈谈机械循环式常压热水锅炉在安装运行中应注意的几个问题，以供大家参考。

常压锅炉系统安装图2常压热水锅炉的锅炉房系统设置2.1机械循环式供热系统的设置常压热水锅炉供热系统内设备和管道的连接方式与承压锅炉系统相比，有许多不同之处。

其中显著的区别是：常压锅炉的热水循环泵设在锅炉的出水侧，即常压锅炉出水口与循环泵入口相连，循环热水是从锅炉中抽出来的，用热水泵加压后，经管网送往热用户，在循环热水返回锅炉房时，应先经过除污器、阻力调节阀和启闭阀，然后回流至常压热水锅炉。

其中除污器与承压系统相同，而后两种阀门为常压锅炉机械循环式供热系统所特有。

其中阻力调节阀可采用截止阀、闸阀等，它可以使循环管路内有压的水在返回常压状态下的锅炉时，将回水减压，同时，对运行系统中工况的不断变化具有调节功能。

启闭阀的功能是在循环泵突然停止运行时，及时切断管路，防止可能造成的循环管路被倒空等一系列事故。

在实际应用中，供热系统通常有锅水直接循环式和二次水换热式两种供热形式。

在我国通常采用锅水直接循环方式。

它又可分为上供下回式（双点定压）和下供上回式（单点定压）两种供热系统。

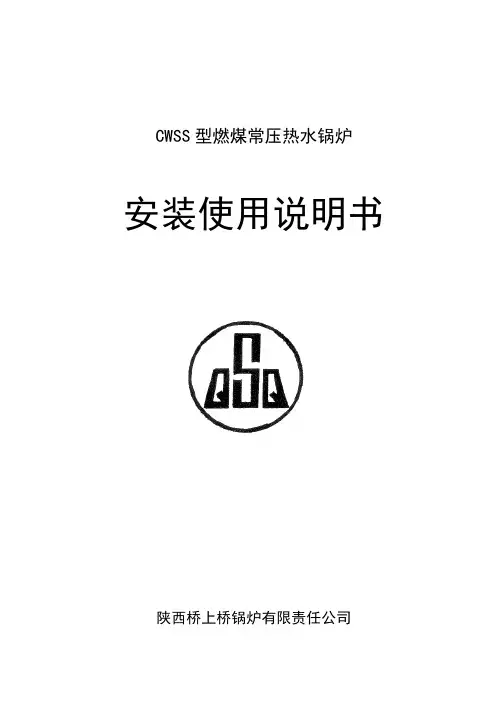

CWSS型燃煤常压热水锅炉安装使用说明书陕西桥上桥锅炉有限责任公司一、概述我厂生产的CWSS系常压热水锅炉,采用双层炉排,明火返烧, 炉排采用我厂专利技术,为可折卸式活炉排,锅炉为卧式双炉膛,产品技术通过陕西省科学技术成果鉴定,并经省常压锅炉质检站测试,产品质量符合JB/T7985－2002、GB13271－1995标准,热高效率达到GB10820－89规定的一等品要求,环保指标符合国家一类区域环保要求。

二、CWSS系列热水锅炉参数CWSS系列热水锅炉参数燃煤低位发热值按标准7000 kcal/kg计算。

三、产品主要优点1．安全可靠。

锅炉为压运行，绝无爆炸危险。

2、节能。

该新产品热效率达≥73%，省煤，采用自然通风不用鼓风、引风机及除尘器，节省大量电能。

3．环境效益好。

采用双炉排返烧，无黑烟、无噪音。

4．维修方便。

采用可折卸式活炉排，可更换，延长锅炉使用寿命。

5．可为用户节约大量资金。

与采用同功率的压力锅炉比较，可节约资金40－50%。

因为是常压，无爆炸危险，无黑烟，无噪音，机关单位、家属院，居民密集区都可以安装，对锅炉房无特殊要求，因锅炉占地小，又无许多辅助设备，锅炉房造价也大大降低。

四、性能与特点该炉采用双炉膛双层炉排返烧，适应块煤、混煤、自然通风。

活炉排，快装。

清渣门内是主燃烧室，投煤门和二次进风门为进风门，上炉排的火焰自上而下进入主燃烧室，下层炉的火焰从下向上烧，上下火焰经膜式水冷壁冲刷横水管后进入烟囱。

在主燃烧室内两方火烟会合，形成火满炉膛的燃烧状态，燃烧室是氧气和燃料发生化学反应主要场所，是该炉火焰最旺盛的地方。

由于燃烧室的高温，使大量挥发物经过高温区基本被烧尽，因此无黑烟。

该炉受热面积大，燃烧充分，操作简单，维修方便，耗煤早量小，热效率高。

在需要热量不大的情况下，可单炉膛燃烧，另一炉膛必须将加煤孔关闭。

五、安装1、应按基础图要求处理好基础（见基础图二），待基础凝固24小时方可将锅炉就位。

CLHS立式燃油常压热水锅炉安装使用说明书太康银晨山西总经销一、结构和特点CLHS型系列立式燃油常压热水锅炉。

是以轻柴油作为燃料的锅炉，其工作压力为零。

CLHS型系列燃油锅炉，均为全自动运行,也可切换成手动操作。

CLHS型锅炉，外形为直立圆柱形，由燃烧室、炉胆、管束、锅筒、耐火材料、保温材料、外包壳、燃烧器、全自动电脑控制系统、给水系统. 阀门和仪表等组成。

其特点是：1.立式布置，结构紧凑，减少了锅炉占地面积，一般只需卧式锅炉房面积的40%-60%,降低了用户投资费用。

2.燃烧器布置在锅炉顶部或锅壳下侧，向燃烧室内喷射火焰，在设计合理的燃烧室内，有足够的空间和充足的燃烧时间，使轻油中所有可燃物质能得到充分的燃烧。

因此，在CLHS 型系列燃油锅炉产品，其烟囱排出的烟气中，含烟尘浓度和二氧化硫的浓度，已微乎其微，大大低于GB13271《锅炉大气污染排放标准》和GB3095《大气环境质量标准，中规定的一类地区最高允许值。

又无炉灰和炉渣排放。

所以使用本系列燃油锅炉，可使环境得到保护，没有污染的困扰。

3、烟气流程中热交换充分。

轻油在燃烧内完成雾化、点火、然烧、燃尽的全过程，变成高温烟气。

燃烧室（炉胆）内壁和水管吸收大部份姻气热量后，烟气流入浸在水中的烟管束．烟管束又吸收一部份烟气热量，到达上部烟室，通向冲天接管，从烟囱排入大气。

因此，本系列型号产品的燃油锅炉的烟气流程，可将烟气中所含的热量得到充分的利用，降低排烟温度，提高热效率。

4.锅炉的重要部件--燃烧器，选用世界名牌产品．其特点是微正压然烧，全自动操作运行，也可切换为手动操作。

运行时，噪音低．根据用汽量和压力的变化，能自动对给水量、燃油量、风量按比例进行调整，使锅炉始终处于最佳状态。

从而使锅炉的燃料消耗量与蒸汽输出量之间，获得最佳比值，达到最高的锅炉热效率。

5、CLHS型系列燃油常压热水锅炉，严格执行有关国家标准和专业标准进行设计、制造和检验。

每台产品都经宁波市锅炉压力容器检验所监检合格后方可出厂。

常压热水锅炉1、常压锅炉的含义：无压热水锅炉，也称常压锅炉，是指锅炉顶部通大不承受供热系统的水柱静压力．也就是相当一个“开式热水箱“。

常压锅炉的含义：锅炉本体开孔与大气相通。

在任何工况下，锅炉水位线处表压力都为零的锅炉。

2、原理：3、常压锅炉的型号的含义及总体型式：型号：型号的第一部分由常压锅炉代号、锅型代号、燃烧设备代号、额定热功率四段组成。

常压锅炉代号用“C”表示.例如：CLSG0.35—95/70—W12表示常压锅炉立式水管固定炉排，额定热功率为0.35MW，额定出口水温度为95℃，额定进口水温度为70℃，燃用I类无烟煤，第二次设计的锅炉。

总体形势：锅壳锅炉(1)立式水管LS（立水）(2)立式火管LH（立火）(3)立式热管LR（立热）(4)卧式内燃WN（卧内）(5)卧式外燃WW（卧外）(6)卧式热管WR（卧热）水管锅炉单锅筒立式DL（单立）单锅筒纵置式DZ（单纵）单锅筒横置式DH（单横）双锅筒纵置式SZ（双纵）双锅筒横置式SH(双横）固定排炉G（固）活动手摇炉排H（活）链条炉排L（链）往复炉排W（往）下饲炉排A（下）抽板顶升炉C（抽）室燃炉S（室）半煤气炉B（半）沸腾炉F（沸）4、常压锅炉的应用领域因为常压热水锅炉不承压，所以要与大气联通，并且温度不能超过100℃。

主要运用领域为：采暖、浴室、育苗、电镀、化工等不需高温（高于100℃）的场所。

但是一旦系统布置不合理，擅自把与大气连通的开孔或连通管堵塞或安装阀门，会造成热水锅炉承压，具有一定的危险性。

5、常压锅炉水质要求：常压锅炉水质要求遵循《工业锅炉水质标准》，具体要求如下表：6、常压锅炉的主要参数7、常压锅炉运行温度：根据《小型和常压热水锅炉安全技术监察规定》中的相关规定，常压热水炉的出水口的水温是不能超过85℃的，回水温度为60℃。

低压型的出水温度不能超于95℃，回水温度为70℃‘因为处于安全方面的考虑，防止加热的热水温度过高从而气化，会给系统中的循环水泵运行造成影响，系统压力上升；同时如果由于温度计不灵敏失灵或者是温度设定不准也容易造成系统的超压从而带来安全隐患。

匠奥牌燃油燃气常压热水锅炉使用说明书石家庄法尔伦科技有限公司匠奥燃油燃气常压热水锅炉产品说明一、产品名称：全自动燃油燃气常压热水锅炉二、锅炉型号：CLHS0.35-95/70-YQ*CLHS含义：常压立式火管室燃*0.35含义：额定热功率MW*95/70含义：额定出/进水温度℃*YQ含义：燃料：油、气三、适用燃料：油、气四、主要用途：可为宾馆、学校、浴池和其他企事业单位提供采暖、生活热水。

五、锅炉简介：本型全自动燃油燃气热水匠奥锅炉，为燃烧器下置式烟火管锅炉。

燃料气、油经燃烧器喷出和雾化后在立式平直炉胆内微正压燃烧，高温烟气沿炉胆向上冲刷烟管受热面，对流换热后到上部烟箱，经烟囱排入大气。

本锅炉配备有优质燃烧器，全自动程序控制，自动化程度高，可使锅炉达到理想的燃烧效果。

本炉型由计算机全程模拟控制设计，受热面及烟气的流动都得到了优化设计，其结构更紧凑，安装维修更方便。

采用高级离心玻璃棉多层保温，热损失少；优质彩色钢板包装，外型美观。

六、结构特点：1、锅炉烟管内置有扰流片，强化了传热，从而减少了对流受热面积，降低了锅炉成本。

2、本锅炉采用新型玻璃棉作为保温材料，其保温性能好，重量轻。

3、全程无压运行，安全可靠。

4、本系列锅炉经各种炉型设计、论证及技术指标比较后，结构更加合理，性能更加卓越。

七、产品具有以下主要性能特点;1、时间设置功能，使锅炉在设定的时间内启停。

2、过热保护：锅炉内水温超高时，自动禁止燃烧器工作并报警。

3、二次过热保护：锅炉外壳温度超过105℃时，自动切断二次回路，正常后自动复位。

4、高精度水位实时监控：使锅炉在各功能工作状态都能保持正常水位。

5、用户可根据负荷的需要设定锅炉的供水温度从而降低运行费用。

6、进/出水温度显示功能更加方便的掌握锅炉及系统的运行状况。

八、主要优点：1、体积小，重量轻，智能提示，操作简单。

2、温水炉内部经特种涂料处理，环保无污染，本体不易腐蚀。

3、具有采暖型、热水型和兼用型，可满足多种用户的需求。

常压热水锅炉常压热水锅炉产品分类常压热水锅炉重要是依照燃料不同来分类的，它分为常压电热水锅炉、常压燃气热水锅炉、常压燃油热水锅炉和常压燃煤热水锅炉等。

常压热水锅炉用途热水锅炉重要有采暖和洗浴两种用途。

热水锅炉通过热水循环泵循环保温水箱的热水，周而复始把水箱的热水加热，可以实现洗浴目的；热水锅炉通过热水循环泵循环暖气管道的热水，通过散热器（暖气片）可以实现人们采暖的要求；热水锅炉和热水循环泵搭配换热器可以实现洗浴和采暖的双重功能。

常压热水锅炉产品特点一、常压电热水锅炉掌控系统常压电热水锅炉配置热水锅炉专用电脑掌控器，采纳现代电脑掌控技术，把锅炉性能的智能化、自动化、人性化变成现实，具有稳定性高、功能丰富、操作简单、使用便利、掌控快捷等优点。

功能强大，拥有锅炉水温掌控、锅炉水位显示、缺水保护、超温保护、内置数字式电子时钟、连续或定时（4个时间段）运行掌控等多项自动显示、掌控功能。

锅炉运行采纳血液循环原理，结合专用微电脑掌控器CPU，通过温度传感器，构成循环调整系统。

按恒温、节能的优化运行原则，随着水温的变更，掌控系统不绝进行温度手记，逻辑运算和数字芯片掌控调整，从而实现系统自动恒温，实现采暖或供给生活热水的目的。

综合特点（1）大屏幕全中文带背光液晶显示屏，具有丰富的显示功能，将锅炉的运行状态和手记到的循环泵工作状态、加热器工作状态、炉水温度、水位状态、当前时间、报警信息等精准直观的显示出来。

利用掌控器键盘进行操作设置，并可审核、设定和修改各种调整参数，实现人机对话，易懂、易学、易记，操作简单、便利。

（2）掌控器带内藏式数字时钟，系统可按用户要求，在一天内4个时间段任意设定开、关机时间，节省电损耗，降低锅炉使用费用。

（3）加热器采纳陶瓷电加热棒，表面热负荷低，使用寿命更长，布局均匀热效率高。

“防电墙”模式的水电分别加热方式，杜绝漏电安全隐患，而且拆装便利，便于检查、维护和修理。

不锈钢电加热管与炉体采纳法兰连接方式，便于拆卸、安装，检修、保养便利。
