施工现场临时用电施工组织设计一、工程概述：工程名称：简岸花园住宅小区（8、9栋及地下室）建设地点：佛山市顺德区北滘镇简岸路3号建设单位：佛山市美的房地产发展有限公司设计单位：广东省建工设计公司1、工程总体概述本工程为简岸花园项目（第4～9栋地下室及第8～9栋主体）土建工程，位于佛山市顺德区北滘镇。

本招标工程地下室大致呈不规则的L 形，南北向最大长度约208m ，东西向最大宽度约152m ，地下一层，层高为3.7m 、4.45m 、4.9m 不等，总建筑面积约11600m 2。

8、9栋楼地上十八层，首层高4m ，其余层层高2.9m ，总高55m ，总建筑面积约16300m 2。

2、. 临时供电方式：甲方专用变压配电柜提供本工程施工临时用电的500kVA 用电负荷（用电高峰时增加300kVA 用电负荷） ,供电电压为380/220V。

供电系统采用三相五线制(TN-S，按施工现场用电设备的分布, 分L1、L ２、L ３、L4四个供电回路供电。

敷设方式采用电缆埋地及竖杆绝缘子架空布线到各用电点。

二、施工机具明细表三、施工临时用电组织设计说明及负荷计算1、总电力负荷计算：P js =Kx×ΣPe=0.45×1247.3=561kW Sjs =1.25×P js =1.25×98=701kVAK x 由《建筑施工安全用电》附表３－７查知，取Kx=0.45 式中：P js ——总的有功计算功率S js ——总干线（整个施工现场）的电力计算负荷 K x ——需要系数，根据总装容量计算值选取 Pe ——电动机额定功率需选用一台500KVA 及一台300KVA 低噪节能电源变压器。

2、干线的开关、熔体、导线截面积的计算：（1）、L1干线用电回路电力负荷计算：①施工机具明细表S js =1.05×(1.38K1P S ＋K 2S ＋K 3P S2＋K 4P S3 kVAS js =1.05×(1.38×0.4×295.5＋0.35×63＋0.7×40=224(kVA 式中：S jS ——总的电力计算负荷(kVAPe ——电动机额定总容量, 为全部电动机额定容量之和(kW;S ——电焊机额定总容量, 为全部电焊机额定容量之和(kVA; P S2——室内照明、电热设备容量(kVA, P S3——室外照明(施工照明(kVA,K 1、K 2、K 3、K 4、——需要系数，根据《建筑施工安全用电》附表(3-6选取（2）、负荷计算电流：Ijs =1.52×S jx =1.52×224=340(A （3）、隔离开关选定：①、刀闸开关选定：I H ≥1.3I js =1.3×340=442 (A现场选用一个HR5-600熔断器闸刀开关为隔离开关。

②、熔体的选择：I H ≥Ier=Ijs +2.4P1mas =340+2.4×42=440(A式中P 1mas ----供电线路中频繁起动容量最大的一台电动机的额定功率（ｋW ）I Js -----分干线负荷计算电流故选用RTO-500，额定电流为I H =500A≥440（A ）。

符合要求③、干线截面积选择：根据I js 选用185mm 2(铜线为相线，选用95mm 2(铜线为工作零线及专用接地保护干线。

线路导体规格为VV-(3×185+1×95+PE95 。

使用VV 五芯电缆直埋地。

在环境温度为30℃时, 该导线长期允许的安全载流量为346(A, IL >Ijs 符合要求。

（4）、漏电保护开关的选择。

1、漏电保护开关额定电流:IH ≥1.3I js =1.3×340=442 (A，选用DZ20YL —600作总漏电保护器，其额定电流600（A ），脱扣器额定电流400（A ）。

额定漏电动作电流I △n =150mA；额定动作时间为0.2S 。

（5）、导线与熔体的短路保护校验：Ier =500A≥I js =340AIer=500A≤1.5I L =346×1.5=519A 符合要求式中：Ier----熔体的额定电流 I L -----导线长期允许的载流量。

I js-------负荷计算电流1、 L2分干线回路电力负荷计算：（1）、施工机具明细表广东电白二建工程有限公司-6-（2）、计算负荷:S js =1.05×(1.38K1P S ＋K 2S ＋K 3P S2＋K 4P S3 kVAS js =1.05×(1.38×0.4×222.3＋0.35×105＋0＋0.7×40=197 (kVA 式中：S jS ——总的电力计算负荷(kVAPe ——电动机额定总容量, 为全部电动机额定容量之和(kW; S ——电焊机额定总容量, 为全部电焊机额定容量之和(kVA; P S2——室内照明、电热设备容量(kVA, P S3——室外照明(施工照明(kVA,K 1、K 2、K 3、K 4、——需要系数，根据《建筑施工安全用电》附表(3-6选取（3）、负荷计算电流：Ijs =1.52×S jx =1.52×197=299(A （4）、隔离开关选定：①、刀闸开关选定：I H ≥1.3I js =1.3×299=389 (A现场选用一个HR5-600熔断器闸刀开关作为隔离开关。

②、熔体的选择：I H ≥Ier=Ijs +2.4P1mas =299+2.4×42=400(AIer----熔体额定电流P 1mas ----供电线路中频繁起动容量最大的一台电动机的额定功率（ｋW ） I Js -----分干线负荷计算电流故选用RTO-400，广东电白二建工程有限公司-7-额定电流为Ier =400A≥400（A ）。

符合要求③、干线截面积选择：根据I js 选用150mm 2(铜线为相线，选用95mm 2(铜线为工作零线及专用接地保护干线。

线路导体规格为VV-(3×150+1×95+PE95 。

使用VV 五芯电缆直埋地。

在环境温度为30℃时, 该导线长期允许的安全载流量为305(A, IL >Ijs 符合要求。

（5）、漏电保护开关的选择。

漏电保护开关额定电流:IH ≥1.3I js =1.3×299=389 (A选用DZ20YL —600作总漏电保护器，其额定电流600（A ），脱扣器额定电流400（A ）。

额定漏电动作电流I △n =150mA；额定动作时间为0.2S 。

（6）、导线与熔体的短路保护校验：Ier =400A≥I js =299AIer=400A≤1.5I L =1.5×305=457A 符合要求式中：Ier----熔体的额定电流 I L -----导线长期允许的载流量。

I js-------负荷计算电流2、 L3分干线回路电力负荷计算：（1）、施工机具明细表：广东电白二建工程有限公司-8-（2）、计算负荷:S js =1.05×(1.38K1P S ＋K 2S ＋K 3P S2＋K 4P S3 kVA S js=1.05×(0.8×180=151(kVA 式中：S jS ——总的电力计算负荷(kVAPe ——电动机额定总容量, 为全部电动机额定容量之和(kW; S ——电焊机额定总容量, 为全部电焊机额定容量之和(kVA; P S2——室内照明、电热设备容量(kVA, P S3——室外照明(施工照明(kVA,K 1、K 2、K 3、K 4、——需要系数，根据《建筑施工安全用电》附表(3-6选取（3）、负荷计算电流：Ijs =1.52×S jx =1.52×151=230(A （4）、隔离开关选定：①、刀闸开关选定：I H ≥1.3I js =1.3×230=298 (A现场选用一个HR5-400熔断器闸刀开关作为隔离开关。

②、熔体的选择：I H ≥Ier=Ijs +2.4P1mas =298+2.4×0=298(A式中P 1mas ----供电线路中容量最大的一台电动机的额定功率（ｋW ）I Js -----分干线负荷计算电流广东电白二建工程有限公司-9-故选用RTO-300，额定电流为I H =300A≥298（A ）。

符合要求③、干线截面积选择：根据I js 选用95mm 2(铜线为相线，选用50mm 2(铜线为工作零线及专用接地保护干线。

线路导体规格为VV-(3×95+1×50+PE50 。

使用VV 五芯电缆直埋地。

在环境温度为30℃时, 该导线长期允许的安全载流量为238(A, IL >Ijs 符合要求。

（5）、漏电保护开关的选择。

1、漏电保护开关额定电流:IH ≥1.3I js =1.3×230=298 (A，选用DZ20YL —400作总漏电保护器，其额定电流400（A ），脱扣器额定电流300（A ）。

额定漏电动作电流I △n =150mA；额定动作时间为0.2S 。

（6）、导线与熔体的短路保护校验：Ier =300A≥I js =230AIer=300A≤1.5I L =1.5×238=357A 符合要求式中：Ier----熔体的额定电流 I L -----导线长期允许的载流量。

I js-------负荷计算电流3、 L4干线回路电力负荷计算：（1）、施工机具明细表广东电白二建工程有限公司-10-（2）、计算负荷:S js =1.05×(1.38K1P S ＋K 2S ＋K 3P S2＋K 4P S3 kVAS js =1.05×(1.38×0.4×242＋0.4×42＋0.7×20=173(kVA 式中：S jS ——总的电力计算负荷(kVAPe ——电动机额定总容量, 为全部电动机额定容量之和(kW; S ——电焊机额定总容量, 为全部电焊机额定容量之和(kVA; P S2——室内照明、电热设备容量(kVA, P S3——室外照明(施工照明(kVA,K 1、K 2、K 3、K 4、——需要系数，根据《建筑施工安全用电》附表(3-6选取（3）、负荷计算电流：Ijs =1.52×S jx =1.52×173=263(A （4）、隔离开关选定：①、刀闸开关选定：I H ≥1.3I js =1.3×263=342 (A现场选用一个HR5-400熔断器闸刀开关为总闸开关。

②、总熔体的选择：I H ≥Ier=Ijs +2.4P1mas =263+2.4×7.5=281(A式中P 1mas ----供电线路中频繁起动容量最大的一台电动机的额定功率（ｋW ）I Js -----分干线负荷计算电流故选用RTO-300，额定电流为I H =300A≥281（A ）。

合集下载

临时用电施工组织设计方案

临时用电施工组织设计方案

临时用电施工组织设计方案一、引言临时用电是指在施工期间为保障施工现场的电力供应而进行的临时电力布置。

合理的临时用电施工组织设计方案是保证施工现场安全运行的重要保障措施。

本文将针对临时用电施工组织设计方案进行详细的阐述，包括施工方案、电力设备配置、安全措施等方面。

二、施工方案1. 施工范围和时间：明确临时用电的施工范围和时间，包括施工区域的大小和所需用电设备的数量。

2. 施工流程和步骤：确定临时用电的施工流程和步骤，包括准备阶段、布置阶段和拆除阶段。

3. 施工人员和责任：确定施工人员的职责和分工，明确各个岗位的职责和权限。

三、电力设备配置1. 供电设备选择：选用符合国家标准的供电设备，包括临时用电箱、电缆、连接器等。

2. 电缆敷设：根据施工现场的具体情况和需求，确定电缆的敷设方案，包括电缆的线路布局和敷设方法。

3. 电器设备布置：根据临时用电的实际需要，合理布置电器设备，确保施工现场的用电设备能够正常运行。

4. 电气保护装置设置：根据国家标准和相关规定，设置合适的电气保护装置，确保用电设备和人员的安全。

四、安全措施1. 电气安全：严格按照国家标准和相关规定进行电气安全管理，包括电气设备的维护、检修和操作规程。

2. 火灾防范：设置火警报警系统，定期检查电气设备和线路，确保防火安全。

3. 交通安全：合理设置施工现场交通标志，确保施工现场交通有序，减少交通事故发生的可能性。

4. 员工安全培训：组织员工参加相关安全培训，提高员工对电气安全和施工安全的意识和认识。

5. 现场管理：严格执行施工现场管理规范，确保施工现场的安全和秩序。

五、经济合理性临时用电施工组织设计方案需要充分考虑经济合理性，包括用电设备的选购和使用成本、电力设备的布置和维护费用等。

在保证施工现场安全的前提下，尽量降低成本，提高效益。

六、总结临时用电施工组织设计方案是保障施工现场电力供应和施工安全的重要措施。

本文通过对施工方案、电力设备配置、安全措施等方面的详细阐述，全面系统地介绍了如何制定合理的临时用电施工组织设计方案。

施工现场临时用电施工方案临时用电施工方案和施工组织设计

施工现场临时用电施工方案临时用电施工方案和施工组织设计

施工现场临时用电施工方案临时用电施工方案和施工组织设计一、项目概述施工现场临时用电施工方案，是为了确保施工现场的电力供应安全、可靠、经济、合理，根据我国相关法律法规和行业标准，结合工程特点及现场实际情况制定的。

本方案主要包括临时用电施工组织设计、临时用电设备选型、临时用电线路布局、临时用电安全管理等内容。

二、临时用电施工组织设计1.施工用电负荷估算根据工程规模、施工工艺、设备功率等因素，对施工现场的用电负荷进行估算。

确保电源容量能满足施工现场的用电需求，避免因电源容量不足导致的安全隐患。

2.临时用电系统设计（1）电源接入：根据现场实际情况，选择合适的电源接入方式，如高压供电、低压供电等。

（2）配电室设置：在施工现场设置配电室，确保电源稳定、可靠。

配电室应设置在远离易燃易爆物品、人员密集区域，并采取防火、防盗、防雷等措施。

（3）配电线路布局：根据施工现场的用电需求，合理布局配电线路，确保线路安全、可靠、经济、合理。

（4）配电箱设置：在施工现场设置配电箱，方便施工现场的用电管理。

配电箱应设置在便于操作、维护的位置，并采取防雨、防晒、防尘等措施。

3.临时用电设备选型根据施工现场的用电需求，选择合适的临时用电设备。

主要包括：（1）发电机：根据施工现场的用电负荷，选择合适的发电机，确保电源稳定、可靠。

（2）电缆：根据用电负荷、线路长度等因素，选择合适的电缆规格，确保线路安全、可靠。

（3）配电箱：根据用电需求，选择合适的配电箱，确保配电箱功能齐全、安全可靠。

4.临时用电线路布局（1）电缆敷设：根据现场实际情况，选择合适的电缆敷设方式，如直埋、架空、地埋等。

（2）线路走向：确保线路走向合理，避免交叉、重叠，减少安全隐患。

（3）线路接头：确保线路接头安全、可靠，采用专业的接头设备和技术。

5.临时用电安全管理（1）安全培训：对施工现场人员进行临时用电安全培训，提高安全意识。

（2）安全防护：施工现场应设置安全防护设施，如警示牌、防护网等。

D-2#施工现场临时用电施工组织设计

D-2#施工现场临时用电施工组织设计

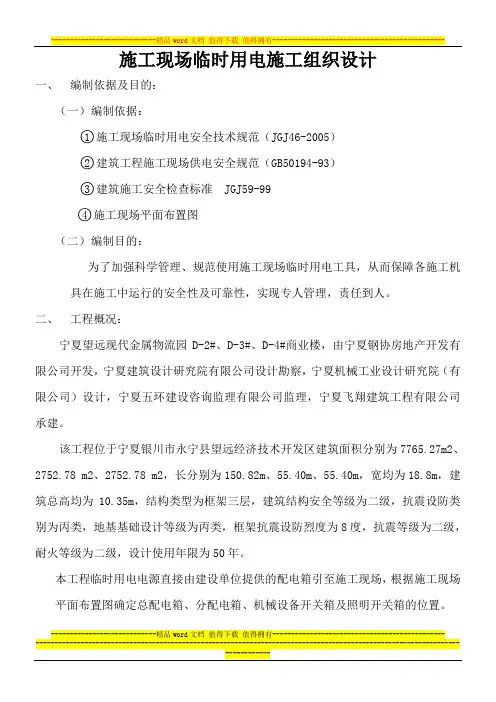

施工现场临时用电施工组织设计一、编制依据及目的：（一）编制依据：○1施工现场临时用电安全技术规范（JGJ46-2005）○2建筑工程施工现场供电安全规范（GB50194-93）○3建筑施工安全检查标准 JGJ59-99○4施工现场平面布置图（二）编制目的：为了加强科学管理、规范使用施工现场临时用电工具，从而保障各施工机具在施工中运行的安全性及可靠性，实现专人管理，责任到人。
