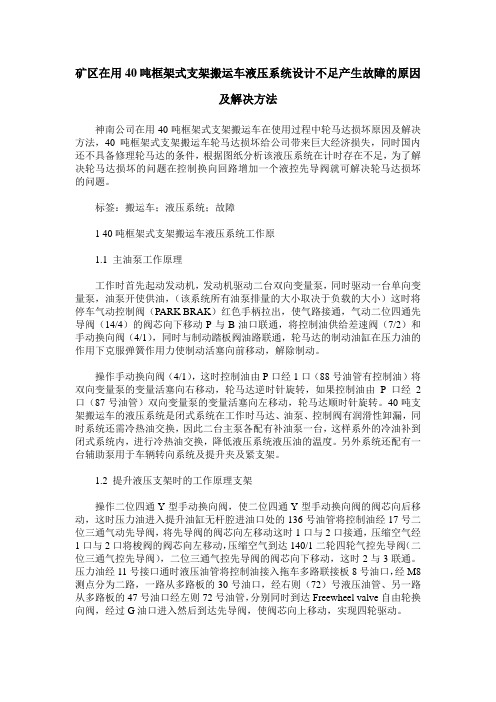

矿区在用40吨框架式支架搬运车液压系统设计不足产生故障的原因及解决方法神南公司在用40吨框架式支架搬运车在使用过程中轮马达损坏原因及解决方法，40吨框架式支架搬运车轮马达损坏给公司带来巨大经济损失，同时国内还不具备修理轮马达的条件，根据图纸分析该液压系统在计时存在不足，为了解决轮马达损坏的问题在控制换向回路增加一个液控先导阀就可解决轮马达损坏的问题。

标签：搬运车；液压系统；故障1 40吨框架式支架搬运车液压系统工作原1.1 主油泵工作原理工作时首先起动发动机，发动机驱动二台双向变量泵，同时驱动一台单向变量泵，油泵开使供油，（该系统所有油泵排量的大小取决于负载的大小）这时将停车气动控制阀（PARK BRAK）红色手柄拉出，使气路接通，气动二位四通先导阀（14/4）的阀芯向下移动P与B油口联通，将控制油供给差速阀（7/2）和手动换向阀（4/1），同时与制动踏板阀油路联通，轮马达的制动油缸在压力油的作用下克服弹簧作用力使制动活塞向前移动，解除制动。

操作手动换向阀（4/1），这时控制油由P口经1口（88号油管有控制油）将双向变量泵的变量活塞向右移动，轮马达逆时针旋转，如果控制油由P口经2口（87号油管）双向变量泵的变量活塞向左移动，轮马达顺时针旋转。

40吨支架搬运车的液压系统是闭式系统在工作时马达、油泵、控制阀有润滑性卸漏，同时系统还需冷热油交换，因此二台主泵各配有补油泵一台，这样系外的冷油补到闭式系统内，进行冷热油交换，降低液压系统液压油的温度。

另外系统还配有一台辅助泵用于车辆转向系统及提升夹及紧支架。

1.2 提升液压支架时的工作原理支架操作二位四通Y型手动换向阀，使二位四通Y型手动换向阀的阀芯向后移动，这时压力油进入提升油缸无杆腔进油口处的136号油管将控制油经17号二位三通气动先导阀，将先导阀的阀芯向左移动这时1口与2口接通，压缩空气经1口与2口将梭阀的阀芯向左移动，压缩空气到达140/1二轮四轮气控先导阀（二位三通气控先导阀），二位三通气控先导阀的阀芯向下移动，这时2与3联通。

电动固定平台搬运车的机械结构设计与优化分析一、引言电动固定平台搬运车是一种用于货物搬运和运输的机械设备，广泛应用于物流、仓储、制造业等领域。

本文将详细介绍电动固定平台搬运车的机械结构设计与优化分析。

二、机械结构设计1. 载重能力设计电动固定平台搬运车的载重能力是设计的重要参数。

根据需求分析和使用场景，我们需要确定搬运车的最大承载能力，以确保能够安全、高效地运输货物。

在设计过程中，需要考虑车身的材料选择、结构强度等因素。

2. 运动机构设计电动固定平台搬运车主要通过电动驱动设备进行行驶，因此，运动机构的设计至关重要。

传动装置和转向机构应合理布局，确保搬运车的灵活性和稳定性。

同时，需要选择适当的驱动电机和减速器，以满足运行速度和扭矩要求。

3. 操控系统设计为方便操纵和控制搬运车，需要设计合理的操控系统。

包括方向盘、踏板、制动装置等设备的布局和安装。

同时，还需要考虑人机工程学原理，设计符合人体工程学要求的操纵装置，以提高操作的便捷性和舒适性。

4. 结构优化设计在机械结构设计过程中，需要进行结构优化，以减轻搬运车的重量、提高结构强度和耐久性。

通过应用优化设计方法，如有限元分析等技术手段，对各个零部件进行合理的材料选择和尺寸设计，从而实现结构的最优化。

三、优化分析1. 强度分析在机械结构设计中，强度分析是必不可少的一项工作。

通过有限元分析等手段，对搬运车的各个关键零部件进行强度计算，并对设计进行评估和改进。

优化的目标是使结构在满足载重要求的前提下，实现最轻量化的设计。

2. 稳定性分析搬运车的稳定性是其使用过程中需要着重考虑的因素之一。

通过进行稳定性分析，可以研究搬运车在不同工况下的稳定性问题，并对机械结构进行优化改进。

这包括重心位置设计、悬挂系统设计等方面。

3. 操作性分析在优化分析中，还需要考虑搬运车的操作性能。

通过人机工程学方法，评估各个控制装置的操作便捷性和舒适性，以提高操控的效率和安全性。

4. 能耗分析电动固定平台搬运车的能耗问题也需要进行分析和优化。

面向重物楼梯搬运的助力推车的结构设计下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!面向重物楼梯搬运的助力推车的结构设计在现代社会中，随着城市化进程的加快和人们生活水平的提高，楼房越来越高，楼梯搬运成为了一个常见的问题。

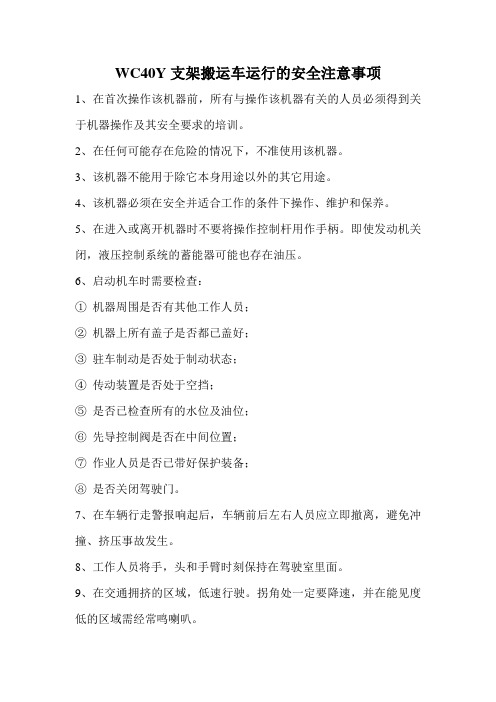

WC40Y支架搬运车运行的安全注意事项1、在首次操作该机器前，所有与操作该机器有关的人员必须得到关于机器操作及其安全要求的培训。
