2. 正常采煤阶段
在正常采煤阶段，除了在掩护支架下破煤外，同时要在回风平巷铺 设支架，在工作面下端掩护支架放平位置撤除部分支架。
工作面炮眼爆破后，自下而上铺设溜槽，煤炭装入溜槽自溜到下部 运输平巷。随着煤层的破落，掩护支架会自动下落，操作人员应随时注 意调整，使掩护支架落到预定位置。一般采用点柱来控制掩护支架下 落，使它在工作面中保持平直。支架应垂直顶底板，并根据煤层倾角不 同而保持2°～ 5°。当煤层倾角为90°时，仰角为0°；当煤层倾角为 60°时，仰角为5°。破煤清除后，支架会整体沿走向推进一定距离， 一般为0.8～0.9 m。先拆除溜槽，再进行下循环打眼爆破、出煤调架工 作。
采空区采用全部垮落法处理。当回风平巷上方采空区出现大面 积悬顶时，除采用人工强制放顶外，还可将上区段采空后垮落矸石 放入本区段采空区 。
当工作面上端推进到距收尾眼4 m时，工作面进入收尾阶段，工 作面逐渐缩短，如图所示。为满足工作面收尾时的通风、行人和运料 需要，收尾眼必须加强维护，始终保持畅通，在收尾眼靠工作面一侧 应设保安煤柱，宽度为4 m。
任务三 伪斜柔性掩护支架采煤法
知
1、伪斜柔性掩护支架采煤法采区巷布和主要生产系统
识
2、柔性掩护支架的结构特征
点
3、伪斜柔性掩护支架采煤法采煤工艺
相关知识
伪斜柔性掩护支架采煤法是指在急斜煤层中，沿伪倾斜 布置采煤工作面，用柔性掩护支架将采空区和工作空间隔 开，沿走向推进的采煤方法。
伪斜柔性掩护支架采煤法经过近40年的发展，已在安徽、 河北、江苏、四川、重庆、贵州、浙江、新疆、云南、青海、 广东、广西、吉林、陕西等省(市)急斜煤层中广泛使用，成 为我国开采急斜煤层的一种主要采煤方法。
缺点：① 工作面支、回柱工作量大，工人操作不便； ② 分段密集下方三角区通风条件较差，易于瓦斯积聚； ③ 区段煤柱损失较大； ④ 煤层顶板有淋水时，作业环境较差。

采矿学采煤方法.ppt

采矿学采煤方法.ppt

3
1
2
4
5
2 31
3 2
1
25
铺顶网优点：
• 利于改善工作面顶板管理。铺一次网可 为上、下分层服务。刚割过煤后，及时 移架铺网，及时支护。
• 提高煤质。 • 提高煤炭采出率。采面浮煤在金属网下，
采下分层时，一并采出。 • 简化回采工艺，提高效率。
26
2、再生顶板
煤层的顶板为页岩或含泥质成份较高的岩 层，冒落后注水或注泥浆，在上覆岩层 重压下形成再生顶板。一般4 6个月胶 结形成。
IV、集中区段平巷与分层平巷间联系 （10） —（12 ） —沟通各分层机巷； （9） — （11）— 沟通各分层机巷； 从最后一个（12）反向掘（14）至采区边界，
从最后一个（13）反向掘（15）至采区边界。
5
3）顶分层采面
13
13
顶分层（14）、（15）
超前采面两个（12）
掘进。
11
（14）— 开切眼—
• 各分层采用集中（共用）上山、集中（共用）区段
平巷 — 联合布置方式（之一）
11 14 20
9
12 7 8
10
5 4
15 21 13
6 17 2
18 22 19
13
2
9
11 14
20 12
78
10
18 22 19
13
5 4
15 21 13
6 17 2
i、集中上山
轨上（5）和运上（4）均布置在距煤层15m 的底板岩石中，且在层位上错距 ≮2m （运“上”在下，轨“上”在上）
• 技术发展趋势： （1）多采用分层分采； （2）“放顶煤”
16
四、分层同采的参数

倾斜长壁采煤法煤矿开采学-宁建国

倾斜长壁采煤法煤矿开采学-宁建国

俯斜长壁
3
12.2 单一倾斜长壁采煤法
12.2.1 掘进顺序
➢ 自运输大巷1→带区下部车场→进风行人斜巷→分带运输巷4 →采区边界。
➢ 自大巷1在煤层中开掘，为了形成一定的煤仓高度，分带运输 斜巷4在接近煤仓处，应向上抬起，进入煤层顶板。
➢ 自大巷沿煤层倾斜向上掘进分带回风斜巷5。该巷与回风大巷2 相交，掘进到上部边界后，开掘开切眼，即可进行回采。

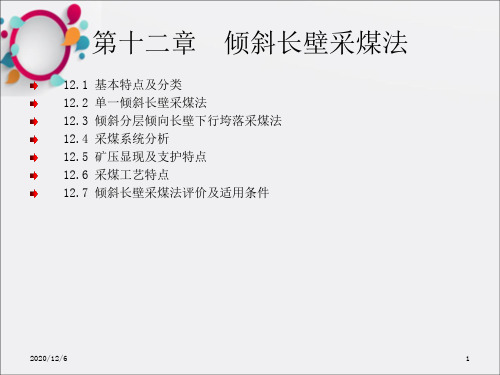

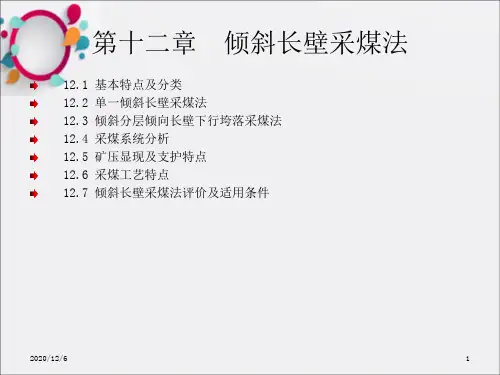

第十二章 倾斜长壁采煤法
12.1 基本特点及分类 12.2 单一倾斜长壁采煤法 12.3 倾斜分层倾向长壁下行垮落采煤法 12.4 采煤系统分析 12.5 矿压显现及支护特点 12.6 采煤工艺特点 12.7 倾斜长壁采煤法评价及适用条件
2020/12/6
1
12.1 基本特点及分类
• 12.1.1 倾斜长壁采煤法基本特点 – 倾斜长壁采煤法——回采工作面沿煤层走向布置，沿倾斜（仰斜或俯斜） 方向推进采煤。 – 回采工作面沿煤层走向布置，沿倾斜（仰斜或俯斜）推进采煤。与走向长 壁采煤法相比，采煤工作面布置及回采方向不同，取消了采（盘）区上 （下）山巷道。 – 多数矿井根据地质条件在某一个区域采用倾斜长壁采煤法，在另一个区域 采用走向长壁采煤法，也有矿井在同一区域内采用倾斜长壁和走向长壁相 结合的布置方式。
10
12.4 采煤系统分析
• 12.4.1 仰斜开采和俯斜开采 – 2）俯斜开采 —— 采面沿倾斜从 上向下推进采煤。 适用条件：适用：煤厚、倾 角 大，煤松软易片帮，CH4含量 高。当煤层倾角较小或近水平煤 层，煤层条件又无特殊要求时， 可采用仰斜与俯斜相结合的形式。 大巷以上俯斜，大巷以下仰斜。
2020/12/6
12
12.4 采煤系统分析
• 12.4.3 前进式、后退式、和混合式回采顺序 – 前进式— 采煤工作面自大巷附近向上部边界推进。 – 后退式— 采煤工作面自上部边界附近向大巷推进，我国普遍使用后退式回 采顺序。 – 往复式 —— 前进式与往复式回采相结合的回采顺序。 – 在薄及中厚煤层条件下，当上部边界设有总回风巷时，则为往复式 回采创造了有利的条件。 – 这种布置方式既可以实现仰斜和俯斜相结合方式开采，又可以克服 或减轻前进式回采的缺点，并有利于工作面搬迁。

煤矿开采基本知识 ppt课件

煤矿开采基本知识 ppt课件
15
构造变动引起的变化特点：
原始结构破坏，出现层间揉皱和滑动镜面， 在构造复杂的地段煤呈碎粒状、鳞片状和粉 末状，煤的光泽变暗，灰分增高；煤层增厚 带和变薄带相间出现，并沿主要构造线呈狭 长条带分布；煤岩层出现不协调褶曲，有时 煤岩互相穿插，致使煤层呈各种不规则状态。
16
(四) 煤层顶板和底板
顶板：赋存在煤层之上的临近岩层 底板：赋存在煤层之下的临近岩层
岩石 最坚固、致密的石英岩及玄武岩。其它最坚固的岩石 很坚固的花岗岩类：
花岗岩（致密的）及花岗岩类岩石；
坚固的石灰岩；不坚固的花岗岩；坚固的砂岩；
一般的砂岩；铁矿石 砂质页岩；泥质页岩 坚固的页岩：不坚固的砂岩及石灰岩；软的砾岩 各种（不坚固的）页岩；致密的泥灰岩 软的页岩；很软的石灰岩；石膏；冻土；无烟煤；
矿井生产能力，一般是指矿井的设计年产量，以万 T/a表示。我国把矿井划分为大、中、小三种类型， 称井型。
大型矿井：生产能力为120万T/a、150万T/a、 180万T/a、240万T/a、300万T/a、400万T/a、 500万T/a及以上的矿井，300万T/a及其以上的矿 井又称特大型矿井。
19
每一个单独的弯曲称为褶曲
有2种基本形式: 向斜：岩层向下弯曲，核部是老岩层，两
翼是新岩层 背斜：岩层向上弯曲，核部是新岩层，两
翼是老岩层 褶曲要素（基本组成部分）： 核部、翼部、 轴面、 枢纽
20
背斜
向斜
21
22
（二）断层构造 岩层或煤层受力超过其强度极限发生变形
破坏的类型，可以分为两类：
断层（两侧岩块有显著位移）和节理（裂 隙）。
断层是影响矿井安全生产的最主要的地质构 造。 1、断层要素

煤矿开采学-9单一走向长壁采煤法采煤系统

煤矿开采学-9单一走向长壁采煤法采煤系统

作业
绘制单一走向长壁采煤法的采区巷道 布置，并说明掘进顺序和生产系统
14 6 A 2 10
9
7 13 9'
11
8
7' 1 4
11 8' 5 12
3
上山间距20m左右 区段煤柱8 15 m 下区段回风平巷超前本 区段运输平巷100 150m 联络巷间距80 100m 采准顺序：
14 6 A
2 10
9
7 13 9'
11
8
7' 1 4
11 8' 5 12
3
四、主要生产系统

2 5m
1
120m
3
1—中间运输平巷 2—上轨道平巷 3—下轨道平巷
2、上、下采面错距： 一般5m ，木垛维护。 3、优、缺点及适用： 优点 — 减少平巷掘进量和 维护量；采出率高；占用设备 少；生产集中；管理方便。 缺点 — 上、下采面交接处 难维护。
2 5m
150m
1
120m
3
适用：非综采工作面；顶板中等稳定以上； 瓦斯少。

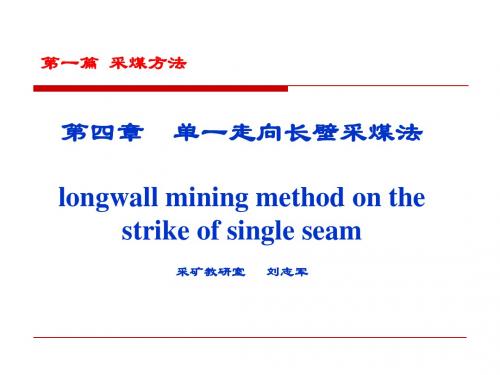

第一篇 采煤方法
第四章
单一走向长壁采煤法
longwall mining method on the strike of single seam
采矿教研室 刘志军
第一节、采区巷道布置及生产系统 一、条件： 近水平、缓斜、倾斜煤层 薄、中厚及厚煤层（35m） 地质构造简单，瓦斯涌出量小。
二、 巷 道 布 置 特 点
区段运输平巷（机巷）
运输机要求: 胶带机 能适应上下坡度变化 向上≯ 17 o 向下 ≯ 15 o 断面符合运输、通风、行人安全等要求 既要沿煤层掘进，又要求直，巷道必定不平 方案一：挂中线掘进。 方案二：分段挂中线取直

2024年度采煤概论急倾斜煤层采煤法PPT课件

2024年度采煤概论急倾斜煤层采煤法PPT课件

24
06
案例分析与实践经验分享
2024/2/3
CHAPTER
25
典型案例介绍
案例一
某矿急倾斜煤层采煤实践。该案例详细介绍了急倾斜煤 层的地质条件、采煤工艺、设备配置及安全技术措施等 方面的内容，通过实际数据展示了采煤效果。
案例二
成功应对复杂地质条件的急倾斜煤层采煤案例。本案例 重点分析了在复杂地质条件下，如何采取有效的采煤方 法和技术手段，确保安全生产和提高采煤效率。
支架隔离采空区，工人在掩护支架下采煤。
8
柱式采煤法
2024/2/3
房柱式采煤法
在煤层内开掘一系列宽为5～7m左右的煤房，煤房与煤房之 间用联络巷相通，形成近似于长条形的煤柱，煤柱宽度由数 米至二十几米不等。
巷柱式采煤法
在急倾斜煤层中，沿伪倾斜方向开掘成组的煤巷，在煤巷两 侧用联络巷贯通，将煤层切割成矩形的煤柱，然后逐巷逐柱 地回采。
影响因素
急倾斜煤层的开采受多种因素影响， 如瓦斯、水、火、粉尘等灾害因素以 及采动压力、支承压力等矿山压力显 现规律。
2024/2/3
5
开采难度与挑战
开采难度
由于急倾斜煤层的赋存条件和开采技术复杂，使得开采过程中面临着许多技术 难题和安全风险。
挑战
急倾斜煤层的开采需要解决瓦斯抽采、防灭火、防尘降尘等灾害防治问题，同 时还要应对矿山压力显现规律带来的挑战，确保工作面的安全生产。
9
其他采煤方法简介
水力采煤法
利用水枪射流破煤，借助水力运输和 提升煤炭，人员无需进入工作面，适 用于急倾斜煤层和地质构造较复杂的 煤层。
气压采煤法
机械化采煤法
采用综合机械化采煤设备，实现落煤 、装煤、运煤、支护和顶板管理等工 序的机械化作业，适用于各种煤层赋 存条件。

(ppt版)煤矿采煤方法与采煤工艺培训课件


第二节 采煤 é 工艺 (cǎi m i)
长壁采煤工作面的工艺方式： 炮采：爆破落煤、人工(réngōng)装煤、机械 化运煤、单体支架支护。 普采：采煤机落煤装煤、机械化运煤、 单体支架支护。 综采：破、装、运、支、处等主要工序 全部采用机械化连续作业。
第十二页，共八十页。
长壁采煤 é 法的采煤 (cǎi m i)
(cǎi méi)
工艺
三种采煤工艺：
① 爆破采煤工艺方式
解放后至60年代初为主
② 普通机械化采煤工艺方式
60年代初至70年代中期为主
③ 综合机械化采煤工艺方式
70年代中期以后为主
第十三页，共八十页。
炮采工艺
工艺过程：
打眼、放炮落煤 和装煤、人工装 煤、刮板输送机 运煤、移置输送 机、人工支架和 回柱放顶等主要 工序。 (zhǔyào)
第十七页，共八十页。
普采工艺
工艺过程：
采煤机破煤装煤——刮板输送机运煤——单体支柱加金属
(jīnshǔ)顶梁支护
破煤和运煤
滚筒采煤机：单滚筒、双滚筒 采煤机结构：截割部、牵引部、动力部、辅助装置 牵引方式：机械牵引、液压牵引、电牵引（传动）
钢丝绳、有链牵引、无链牵引（行走）
第十八页，共八十页。
第四十二页，共八十页。
工人 出勤表 (gōng rén)
第四十三页，共八十页。
技术经济指标表
第四十四页，共八十页。
薄及中厚煤层单一长壁采煤法
走向长壁采煤(cǎi méi)法：工作面沿倾向布置，沿
煤层走向推进。适用于采区式巷道布置。
倾斜长壁采煤法：工作面沿走向布置，沿煤层 倾向推进。工作面自下而上推进时称为仰斜长 壁，工作面自上而下推进时称为俯斜长壁。适用 于盘区式和带区式巷道布置。

精品课程煤矿开采方法-ppt课件

• 以一定标高煤层底板等高线为界，并沿该煤层底板 等高线留置边界煤柱，这种方法称作水平划分。 （三）按煤组划分
• 按煤层（组）间距的大小来划分矿界，把煤层间距 较小的相信煤层划归一个矿井开采，把层间距较大 的煤层煤层（组）划归另一个矿井开采。
第二节 煤田划分为井田
一矿
二矿 1
2
三矿
3
井田边界划分方法
绪论
三、我国煤炭生产结构 • 截止2019年4月，煤矿总数24813处。其中：国有
重点煤矿681处，纳入45户重点监控对象的有414 处； • 煤矿在27个省（市、自治区）1264个市县均有分 布，占县级行政区划的44.2%； • 我国煤矿以井工开采为主，矿井规模小。露天矿 产能不到5%；设计能力30万吨/年以上的大中型 矿井数量仅占3.1%。
铜川矿区的井田划分
第一节 矿井生产概况
二、 矿井巷道和硐
室的总称。 （一）按空间位置和形状可分为：
1. 垂直巷道－立井、暗立井、溜井 2．倾斜巷道－斜井、暗斜井、上山、下山 3．水平巷道－平硐、石门、煤门、平巷
第一节 矿井生产概况
矿井巷道示意图
1－立井，2－斜井，3－平硐，4－暗立井，5－溜井，6－石门 9－上山，10－下山，11－风井，12－岩石平巷，13－煤层平巷
第三节 井田内再划分
井田划分为阶段和水平
2 + 150
J1
1 +_ 0 一水平
-150 二水平
J2
-300 三水平
J3
第三节 井田内再划分
（2）阶段的特征 ①走向长度 阶段的走向长度就是井田长度．可达到数千米至上万米． ②阶段垂高 阶段上部边界至下部边界的垂高距离。 缓倾斜煤层。倾斜煤层原设计规范规定为１５０～２５０ 米。实际现场统计达到２９０～４３０米，现正在报批的新 设计规范在原基础上提高到２００～３５０米。 急倾斜煤层阶段垂高为１００～１５０米，近年来，也有 逐步扩大的趋势。

《煤矿开采学》PPT课件

9
§1.1煤田开发的概念
❖ 二、井田
❖ 1、井田：划分给一个矿井开采的那一部分煤田称 为井田。
❖ 矿井：组成矿区的社会单元（开发井田的社会组 合）。
❖ 井田范围，走向长，大型（7.0km）、中型（4.0 km）、小型（1.5 km）。
❖ 2、煤田划分为井田的原则：
❖ 1）、充分利用自然条件划分。利用大断层、褶曲、
位用万t/a或Mt/a表示（矿井生产能力是设计计划任 务书给定的，是系列化的，不能随便给定，如100 万吨、75万吨，（目前，按国际通用方法用Mt/a）。 ❖ 2、井型：按照矿井生产能力的大小不同，将其划 分为不同的级别，成为不同的井型。
19
§1.2 矿山井巷名称和井田内的再划分
❖ 1）、小型井：9、15、21、30（万t/a）；
❖ 2006年， 23.32亿；2007年，26亿。
❖ 2、单产及机械化水平
❖ 1）、建国初期，风稿落煤，人背，人拉，马拉，
高பைடு நூலகம்度体力劳动。
4
煤矿开采学（绪论）
❖ 三年恢复时期5，推行壁式采煤，使用刮板运输机 和截煤机。52年，4331吨/月.面。机械化水平 0.73%。
❖ 2）、第一个五年计划，引进苏联康拜因，在双鸭 山岭西矿使用。57年，5137吨/月.面，机械化水平 4.12%
条件好； ❖ 2）、缺点： ❖ （1）.占用土地多，污染环境； ❖ （2）.受气候影响大； ❖ （3）.对矿床赋存要求严格。
22
§1.2 矿山井巷名称和井田内的再划分
23
❖ 五§、井1.田2 内矿的山再井划巷分名称和井田内的再划分
❖ 1、非近水平煤层的划分： ❖ 1）、划分为阶段 ❖ 阶段：在井田范围内，按一定标高，沿倾斜方向每

采矿学 第6章 倾斜长壁采煤法

输送机，煤滚入下侧，易断链。 4）当 时，采煤机不稳定，易翻倒。 措施：输送机设下部三角架，调平。
回采工艺特点
2、俯采 1）水流入采面，工作条件差； 2）顶板相对稳定； 3）机组不稳定，
（一）评价 1、优点 （1）巷道布置简单，巷道掘进及维护费低，投产快。 巷道掘进工程量少15%，相应工期短。 （2）运输系统简单，占用设备少。运输设备及辅助 人员可减少30。 （3）回采巷道沿煤掘进，易固定方向，采面可等长 布置，利于生产管理。 （4）通风系统简单，风路短，通风构筑物减少约 1/3。
布置方式 ：井筒—井底车场—主石门— 水平大巷—回采巷道。
（五）运输系统问题
1）运煤 — 胶带机 2）辅运 — 运送物料困难，长距离斜巷
多台小绞车； 无极绳运输； 单轨吊； 卡轨车、齿轨车
三、矿压显现及支护特点
煤层倾角对顶板稳定性影响： 1、仰采 ： （1） 顶板产生向采空区方向的分力 （2）顶板受向下拉力，不易获得平衡 （3）煤壁易片帮 （4）采空区顶板冒落滚向采空区 （5）支架主要作用是支撑顶板 （6）支撑式或支掩式支架； 当 ，支柱迎山角为6） 设置复位千斤顶； 防片帮装置，锚杆； 大拉力的推移千斤顶
2 4
3
1
Fig.9 — 1(a3) （a） 示，设分带煤柱；
采面前进式、后退式与混合式回采
3、 混合式— 往 复式— 前进式与 后退式回采相结 合。
2 4
3
1
Fig.9 — 1(3b) （b），不 设分带煤柱
（四）主要巷道类型
1）回采巷道— 为采面服务，沿煤层倾斜线 或伪斜线开掘的斜巷 2）水平运输和回风大巷 3）联接水平大巷与各煤层回采巷道的联络巷 4）硐室 倾斜长壁取消了采（盘）区上（下）山巷道。
