供热工程之室内蒸汽供暖系统模板ppt

  • 格式：ppt
  • 大小：1.57 MB
  • 文档页数：71

下载文档原格式

  / 71

合集下载

供热工程室内热水供暖系统课件

供热工程室内热水供暖系统课件
供热工程室内热水供暖系统课件
总的重力循环作用压力
Pzh
P Pf
式中 P——重力循环系统中，水在散热器内冷却所
产生的作用压力，Pa；
Pf ——水在循环环路中冷却的附加作用压力， Pa。附加作用压力的大小与系统供水管路布置状况、
楼层高度、所计算的散热器与锅炉之间的水平距离
等因素有关，其数值选用可参见附录 3-2。 供热工程室内热水供暖系统课件
（接上水管）；10-泄水管（接下水道）；11-止回阀
供热工程室内热水供暖系统课件
三、重力循环热水供暖双管系统作用压力的计算
原理：
依靠供回水温度不同、密度不同所产生的容重差作为热水在
管内流动的动力。
Pi gHPi(a h g)
H
从计算的冷却中心至锅炉中心之间的垂直距离 。
i
系统垂直失调
在供暖建筑物内，同一竖向的各层房间的室温不符合设 计要求的温度，而出现上、下层冷热不匀的现象，通常称 作系统垂直失调。 由此可见，双管系统的垂直失调，是由 于通过各层的循环作用压力不同而出现的；而且楼层数越 多，上下层的作用压力差值越人．垂直失调就会越严重。
供热工程室内热水供暖系统课件
思考题：为什么机械循环热水供暖系统不能 把膨胀水箱连接在供水总立管上？
(2)如果象自然循环系统那样，定压点处的静水压
力（膨胀水箱的水面至供水干管最高处段的水柱高度）
较小，这段的水柱压力将用来克服管路系统中的流动
阻力。因机械循环系统水流速度大，压力损失也较大，
当供水干管较长，定压点的压力只够克服供水干管前
通过立管流量的计算用下式确定：
N
Q
GL
0.86 i 1 (tg th )
kg h
式中 Q——立管的总热负荷，W

供热工程之室内蒸汽供暖系统(ppt页)

供热工程之室内蒸汽供暖系统(ppt页)
5.产生的水静压力不大。
6.蒸汽作为供热系统的热媒， 其适用范围广。
分水器
散
蒸汽管路热设疏水器备空气管
凝水管路
蒸汽锅炉 凝水管
凝水箱 凝水泵
蒸汽供热原理图
§5-2 室内蒸汽供暖系统
一. 蒸汽供暖系统分类
>70kPa 高压蒸汽供暖
1.按照供汽压力的大小分 ≤70kPa 低压蒸汽供暖
<0 真空蒸汽供暖
➢ 干式凝水管必须敷设在水面Ⅱ-Ⅱ以上。再考虑锅炉压 力波动，B点处应再高出Ⅱ-Ⅱ水面约200～250mm。
➢ 水面Ⅱ-Ⅱ以下的总凝水立管全部充满凝水，凝水满管 流动，称为湿式凝水管。
二.低压蒸汽供暖系统的基本型式
1.重力回水式
蒸汽管道
工作特点:
凝结干管 a.上供式
➢ 重力回水低压蒸汽供暖系统型式简单,宜在小型系统 中采用。

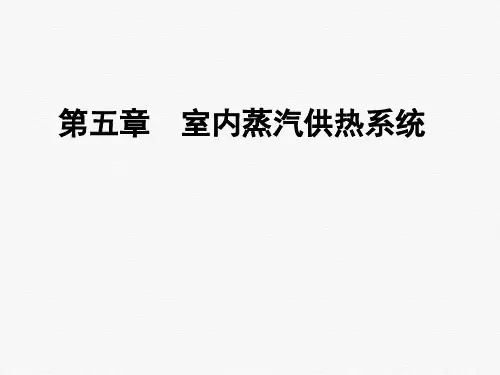

第五章 室内蒸汽供热系统
按照蒸汽干管布置的不同 高压蒸汽和凝水温度高，在供汽和凝水干管上，往往需要设置固定支架和补偿器 高压蒸汽供暖系统在每个环路凝水干管末端集中设置疏水器。 在进行低压蒸汽供暖系统管路的水力计算时，先从最不利的管路开始。 上供下回式高压蒸汽供暖系统 >70kPa 高压蒸汽供暖 开式系统由于采用了开式高位水箱，不可避免的产生二次蒸汽，造成热能损失，同时空气的渗入易腐蚀管道，污染环境。 1、散热器支管与立管的连接点必须低于散热器出口水平面； 干式凝水管路沿凝水流动方向必须设置大于0. 低压蒸汽供暖系统应注意的问题 在每组散热器的进出口支管上均安装阀门，以便调节供汽量和检修散热器时关断管路。 2．最不利管路的水力计算
低压蒸汽供暖系统应注意的问题
1 供汽压力保证散热器正常工作 2 散热器不正常工作 3 排水阻汽 4 防止水击 5 设置自动排气阀

《供热工程》第五课室内蒸汽供暖系统.ppt

《供热工程》第五课室内蒸汽供暖系统.ppt

但在供暖系统作用半径较长时，就要采用较高 的蒸汽压力才能将蒸汽输送到最远散热器。如 仍用重力回水方式，凝水管里的Ⅱ-Ⅱ水面高度 可能达到甚至超过底层散热器的高度，底层散 热器就会充满凝水并积聚空气，导致蒸汽无法 进入从而影响散热。 当系统作用半径较大，供汽压力较高(通常供汽 表压力高于20kPa)时，就都采用机械回水系统。
单管式 双管式
国内绝大多数蒸汽供暖系统 都是采用双管式
供热工程
第五章 室内蒸汽供热系统
一、蒸汽供暖系统分类
1、按照供汽压力的大小分 2、按照蒸汽干管布置的不同分 3、按照立管的布置特点分 4、按照回水动力不同分
重力回水 机械回水
高压蒸汽供暖系统都是采用双管式
供热工程
第五章 室内蒸汽供热系统
二、低压蒸汽供暖系统的基本型式
供热工程
பைடு நூலகம்
第五章 室内蒸汽供热系统
二、低压蒸汽供暖系统的基本型式
干式凝水管 : 由于总凝水立管与锅炉连通，在锅炉工作时， 在蒸汽压力作用下，总凝水立管的水位将升 高h值，达到Ⅱ-Ⅱ水面。当凝水干管内为大 气压力时，h值即为锅炉压力所折算的水柱高 度。为使系统内的空气能从B点处顺利排出， B点前的凝水干管就不能充满水。干管的横断 面，上部分应充满空气，下部分充满凝水， 凝水靠重力流动。这种非满管流动的凝水管， 称为干式凝水管。它必须敷设在Ⅱ-Ⅱ水面以 上，再考虑锅炉压力波动，B点处应再高出 Ⅱ-Ⅱ水面约200～250mm。
供热工程
第五章 室内蒸汽供热系统
低压蒸汽供暖系统应注意的问题
1 供汽压力保证散热器正常工作
散热器内的蒸汽压力只需比大气压力
稍高一点即可，靠剩余压力以保证蒸
汽流入散热器所需的压力损失，并靠

第5章室内采暖系统ppt课件

第5章室内采暖系统ppt课件
持需要的温度。从而达到取暖的目的。
2.过程：散热器中渡过热水或蒸汽，器壁被加热，当外壁面
温度高于室内温度时，即为形成对流及辐射，其中大部分热 以对流方式传给室内空气。
3．对散热器要求:
①．热工性能好（导热好） ②．经济（不用铜而铁或铝） ③．美观卫生，表面光滑，不易积灰尘，便于清扫 ④．制造安装方便。
序号
自然循环热水采暖系统
机械循环热水采暖系统
循环动力 靠供、回水的密度差进行循环
靠水泵产生的循环作用压力
系统组成
优点 缺点
锅炉、散热设备、供水管道、回 水管道、膨胀水箱
锅炉、散热设备、供水管道、回 水管道、膨胀水箱、循环水泵、
排气装置、控制福建等。
不设水泵，工作时不消耗电能， 升温快、作用半径大、启动容易、
小结 本章主要对采暖供热工程中 有关室内外管道、附件设备的施工 程序、方法、技术要求作了介绍。
管道的最高处，一般为热水干管的末端。
（2）自动排气阀：一般安装在散热器上。
2.疏水器：作用：阻汽疏水。
3.除污器 作用：截留管道中的污物 和杂质，以防管路堵塞； 安装：在用户入口的供水 管路上或循环水泵之前的 回水总管上。
4.补偿器
有方形补偿器、套管补偿
器、波纹管补偿器。
5.膨胀水箱：P137页
5.6锅炉与锅炉房
5.7小区热力站
小区热力站成为多栋房屋或建筑小区进行热量分配、 传输、调节和计量的枢钮。 5.7.1热力站的分类
热水热力站、蒸汽热力站。 5.7.2热力站的主要设备
循环水泵、水箱、 分水器、集水器、板式 水－水换热器、管道、 压力表、温度计、除污 器，调压板或调节阀、 泄水阀和循环管等。
无噪声，维护简单。

供热工程全套ppt课件

供热工程全套ppt课件

下几部分进行计算。
Q'
Q1'.j
Q' 1.x
Q2'
Q3'
围护结构的基 本耗热量
围护结构的附 加耗热量
冷风渗透耗热量 冷风侵入耗热量
第二节 围护结构基本耗热量
供暖控制对象：室内温度（干球温度） 空调控制对象：温度、相对适度、风速、洁净度
围护结构的基本耗热量，计算公式：
式中
q ' aK F (tn
修正系数
2 1 / 或 (2 3 ) / 21
0.09~0.19 0.20~0.39 0.40~0.69 0.70~0.99
0.86 0.93 0.96 0.98
两向非匀质围护结构传热系数K值，再用下式确
定：
1
1
K
R0 Rn R p j Rw
W/ m2·℃
划分地带法
非保温地面的传热系数和热阻
1—楼梯间及竖井热压分 布线
2—各层外窗热压分布线
理论热压
Pr （hz h ）（ w n'）g
热压作用原理图
曲线1—楼梯间及竖井热压分布线； 曲线2—各层外窗热压分布线
式中 Kt ——理论热压，Pa
冬季建筑物的内、外温度不同，由于空气的密度差， 室外空气在底层一些楼层的门窗缝隙进入，通过建筑 物内部楼梯间等竖直贯通通道上升，然后在顶层一些 楼层的门窗缝隙排出。这种引起空气流动的压力称为 热压。
二、供暖室外计算温度 t w
围护结构的热惰性原理
不保证天数的原则 三、温差修正系数
计算与大气不直接接触的外围护结构的基本耗热量
q ' K F (tn th )a
a
tn th
tn

供热工程全套课件ppt

供热工程全套课件ppt

i i
m2·℃/ W （1-11）
式中 R0 ——贴土保温地面的热阻，m2·℃/ W；
R0——非保温地面的热阻，m2·℃/ W（见表1-5）；
——保温层的厚度，m；
i ——保温材料的导热系数，W/ m·℃ i
（3）铺设在地垄墙上的保温地面各地带的换热 阻值，可按下式计算
R0 1.18R0 m2·℃/ W
最小传热阻计算公式
R (tn tw.e ) R
0. min
t y
n
在稳定传热条件下，围护结构传热阻、室内、
外空气温度、围护结构内表面温度之间的关系式
为：
tn n tn tw
Rn
R0
R0
Rn
tn tn
tw
n
式中 R—i —各层材料的传热阻，㎡·℃/W；
S—i —各层材料的蓄热系数，W/㎡·℃。
地带
第一地带 第二地带 第三地带 第四地带
（㎡·℃／W）
2.15 4.30 8.60 14.2
（W／㎡·℃）
0.47 0.23 0.12 0.07
地面传热地带的划分
（2）贴土保温地面(组成地面的各层材料中， 有导热系数小于1.16 W/m·℃的保温层)各地 带的热阻值，可按下式计算
R0
R0
n i 1
经济传热热阻：使建筑物的建造费用和经营费用之和最 小的围护结构的传热阻。
式中
建筑围护结构平均传热 系数，可按下式计算
Km KiFi / F0
K i——参与传热的各围护结构的传热系数，W/㎡·℃
FF0i————参相与应传的热围的护各结围构护面结积构，面㎡积；的总和，㎡；
Km——建筑物围护结构的平均传热系数，W/㎡·℃

热水供热系统 蒸汽供热系统 PPT课件

4
❖ 3.按系统的管道敷设方式不同，可分为垂直式系统和水
平式系统。
❖ 4.按热媒温度不同，可分为低温热水供暖系统（热水温
度 低 于 100℃ ） 和 高 温 热 水 供 暖 系 统 （ 热 水 温 度 高 于 100℃）。
室内热水供暖系统大多采用低温水作为热媒。设 计供、回水温度多采用95℃/70℃（也有采用85℃/60℃ ）。高温水供暖系统一般宜在生产厂房中应用。设计供 、回水温度大多采用120～130℃/70～80℃。
见 图3-1
6
ห้องสมุดไป่ตู้ 5
ρg 3
2
A
P左
P右
A
h0
h
h1
断面A-A右侧的水柱压力为
P 右 g (h 0h hh h 1g)
1 断面A-A左侧的水柱压力为
4 P 左 g(h 0hhgh 1g)
ρh
❖ 作用压力
P P 右 P 左 ＝ g(h hg )
7
❖ 起循环作用的只有散热器中心和锅炉中心之间这段高度内的 水柱密度差。如果取供水温度95℃，回水70℃；则每m高差 可产生的作用压力为： 9.81×1×（977.81－961.92）=156 Pa
统的最高点，通过设在最高点的排气装置，将空气排出系统 外。供回水干管的坡度宜采用0.3％，不得小于0.2％。回 水干管的坡向与自然循环系统相同，应使系统水能顺利排出 。
14
2.垂直式——机械循环下供下回式双管系统
❖ 系统的供水和回水干管都敷设在底层散热器下面。在设有地 下室的建筑物中或在平屋顶建筑棚下难以布置供水干管的场 合，常采用下供下回式系统。
5
1.1 重力（自然）循环热水供暖系统
1. 系统工作原理及其作用压力

热水供热系统 蒸汽供热系统 PPT课件

高压蒸汽供暖系统蒸汽压力高，设计与管理不当时，漏汽量大，水击 危害严重，维修工作量多。
30
高压蒸汽供暖系统凝水回收方式
高压蒸汽供暖系统凝水回收方式，根据凝水回流动力的 不同，分成余压回水和加压回水；根据凝水箱是否与大气 相通，分为开式和闭式。
❖ 余压回水凝结水回收系统 ❖ 加压回水凝结水回收系统 ❖ 开式凝结水回收系统 ❖ 闭式凝结水回收系统
❖ 在机械循环系统中，由于作用半径较大，连接立管较多， 因而通过各个立管环路的压力损失较难平衡。有时靠近总 立管最近的立管即使选用了最小的管径DN15，仍有很多剩 余压力。初调节不当时，会出现近处立管流量超过要求， 而远处立管流量不足。在远近立管处出现流量失调而引起 在水平方向冷热不均的现象，称为系统的水平失调。
23
1.分层式供暖系统 （1）在垂直方向上分为
两个或两个以上的独立 系统 （2）双水箱分层式供暖 系统
24
2.双线式系统 （1）垂直双线式单管热水供暖系统 （2）水平双线式热水供暖系统
3.单双管混合式系统
25
二 蒸汽供暖系统
蒸汽供暖系统原理
蒸汽作为热媒的特点：
❖ 蒸汽的放热量远大于热水的放热量 ❖ 散热设备内热媒温度高 ❖ 状态参数发生改变 ❖ 蒸汽的密度小 ❖ 蒸汽的热惰性小
第二讲 热水供暖系统 与蒸汽供暖系统
1
Company Logo
Contents
一、热水供暖系统 二、 蒸汽供暖系统
2
Company Logo
一 热水供暖系统
❖ 定义：热水供暖系统 ❖ 优点：卫生、节能 ❖ 分类：
1）循环动力：重力循环与机械循环 2）供回水方式：单管与双管 3）管道敷设：垂直式与水平式 4）热媒温度：低温水供暖与高温水供暖 5）管路连接及热媒流经路程：同程式与异程式 6）收费制度：常规系统与分户热计量

《蒸汽采暖系统》PPT课件

课题5高压蒸汽采暖系统的水力计算50表67高压蒸汽采暖系统水力计算表课题5高压蒸汽采暖系统的水力计算51表68高压蒸汽采暖系统各管段的局部阻力当量长度m课题5高压蒸汽采暖系统的水力计算52管段编号管段编号其它立管的其它立管的凝水立管段凝水立管段热负荷热负荷ww管径dndnmmmm40000400002525320003200025252400024000202016000160002020800080002020400040001515800080002020表69室内高压蒸汽采暖系统凝结水管径表课题5高压蒸汽采暖系统的水力计算53本单元系统介绍了蒸汽采暖系统的基本原理和特点常见蒸汽采暖系统形式蒸汽采暖系统的管路布置及附属设备的安装方法低压蒸汽采暖系统的水力计算方法高压蒸汽采暖系统水力计算方法等内容
17
课题3 蒸汽采暖系统的管路布置及附属设备
图6—6 凝结水管过门
（3）水平的蒸汽管道需要做竖向抬高时，应装设疏水器 和排污阀，以防止在这些部位集聚凝结水和沉积杂质。例 如在地沟中布置干管时，由于管道必须有一定的坡度，所 以当管路很长时，末端和始端的高度差必然很大，地沟需 要很深。为了减小地沟深度，应该把蒸汽管在适当的地方 抬高，同时要把沿途凝结水就地排入凝结水管中。
22
课题3 蒸汽采暖系统的管路布置及附属设备 3)恒温式疏水器 恒温式疏水器用于低压蒸汽系统，其构造原理如图6-9所
示。
图6-9 恒温式疏水器 1-外壳；2-波纹盒；3-锥形阀；4-阀孔
23
课题3 蒸汽采暖系统的管路布置及附属设备
6.3.2.2 疏水器的选择计算
(1) 疏水器的选择
选择疏水器时，应使其排水能力大于用热设备的理论排水 量，即：
式中 G —疏水器的排水量，kg／h；

暖通空调第四章蒸汽供热系统[1]

高压蒸汽采暖系统 P(表压)＞0.07MFa 低压蒸汽采暖系统 P(表压)≤0.07MPa 真空蒸汽采暖系统 P(绝对压力)＜0.1MPa
2．按立管的数量：单管、双管 3．按蒸汽干管的位置：上供式、中供式和下供式。 4．按凝结水回收动力：重力回水和机械回水。 5．按凝结水系统是否与大气相通：开式系统(通大气)和闭式系统 (不通大气)。 6．按凝结水充满管道断面的程度：干式回水和湿式回水。
PPT文档演模板 •(d)热水供应供汽系统 (e)通风、空调供暖通汽空调系第四统章蒸汽供热系统[1]
4.1 蒸汽系统概述
4.1.2 蒸汽在暖通空调中的应用 1.采暖热媒：P≤0.39MPa 2.加热空气:热空气幕、空调系统等 3.制备热水：空调系统、生活热水等 4.加湿空气：干蒸汽加湿器 5.制冷热源：吸收式制冷
以控制凝水排水孔自动起闭工作的疏水器。 2）热动力型：利用蒸汽和凝水动力学（流动）特性的不
同来工作的疏水器。圆盘式、脉冲式、孔板或迷宫式等。 3）热静力型（恒温型）：利用蒸汽和凝水的温度不同引
起恒温元件膨胀或变形来工作的疏水器。
PPT文档演模板
暖通空调第四章蒸汽供热系统[1]
4.3蒸汽系统专用设备
PPT文档演模板
暖通空调第四章蒸汽供热系统[1]
4.2 蒸汽采暖系统
4．设计要点
⑴高压蒸汽采暖系统供汽压力差别较大，计算蒸汽管时应
根据散热器内的压力选用不同的水力计算表。蒸汽管路 计算可用平均比摩阻法和推荐流速法。
⑵管道布置尽可能采用上供式和同程式。
⑶在入口处根据需要设不同压力分汽缸。
⑷要在干管上设补偿器。
器超压。 P(P5T文档)演热模板 惰性小，供汽时热得快，停汽时暖冷通空得调第也四章蒸快汽供。热系统[1]
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

上供式
2.按照蒸汽干管布置的不同 中供式
下供式
单管式
重力回水
3.按照立管的布置
4. 按照回水动力
双管式
机械回水
二.低压蒸汽供暖系统的基本型式
1.重力回水式
蒸汽管道
工作原理:
凝结干管
工作特点:
a.上供式
➢ 在干管的断面，上部分应充满空气，下部分充满凝水， 凝水靠重力流动，这种非满管流动的凝水管，称为干 式凝水管。
第五章 室内蒸汽供热系统
§5-1 蒸汽作为供热系统热媒的特点
1.蒸汽在系统散热设备中，靠水
分水器
蒸汽凝结成水放出热量，相 态发生了改变。
蒸汽管路
散 热
进入散热设备时蒸汽的焓
设
q h h1
流出散热设备 时凝水的焓
疏水器
备
空气管
1kg 蒸 汽 在 散 热 设 备 中 凝 结时放出的热量，kJ/kg
二.低压蒸汽供暖系统的基本型式
1.重力回水式
蒸汽管道
凝结干管
b.下供式
二.低压蒸汽供暖系统的基本型式
2.机械回水式
工作原理及特点
机械回水系统是一个“断开 式”系统。
凝水不直按返回锅炉， 而首先进入凝水箱。然后 再用凝水泵将凝水送回热 源重新加热。
在低压蒸汽供暖系统中， 凝水箱布置应低于所有散 热器和凝水管。
➢ 干式凝水管必须敷设在水面Ⅱ-Ⅱ以上。再考虑锅炉压 力波动，B点处应再高出Ⅱ-Ⅱ水面约200～250mm。
➢ 水面Ⅱ-Ⅱ以下的总凝水立管全部充满凝水，凝水满管 流动，称为湿式凝水管。
二.低压蒸汽供暖系统的基本型式
1.重力回水式
蒸汽管道
工作特点:
凝结干管 a.上供式
➢ 重力回水低压蒸汽供暖系统型式简单,宜在小型系统 中采用。
空气管 凝水箱
凝水泵
疏水器
进凝水箱的凝水干管应作顺流向下的坡度，使从散热器流 出的凝水靠重力自流进入凝水箱。
一、蒸汽供暖系统分类
1、按照供汽压力的大小分 2、按照蒸汽干管布置的不同分 3、按照立管的布置特点分 4、按照回水动力不同分
单管式 双管式
国内绝大多数蒸汽供暖系统 都是采用双管式
二、低压蒸汽供暖系统的基本型式
重力回水低压蒸汽供暖系统型式简单，无需如 机械回水系统那样，需要设置凝水箱和凝水泵， 运行时不消耗电能，宜在小型系统中采用。
但在供暖系统作用半径较长时，就要采用较高 的蒸汽压力才能将蒸汽输送到最远散热器。如 仍用重力回水方式，凝水管里的Ⅱ-Ⅱ水面高度 可能达到甚至超过底层散热器的高度，底层散 热器就会充满凝水并积聚空气，导致蒸汽无法 进入从而影响散热。 当系统作用半径较大，供汽压力较高(通常供汽 表压力高于20kPa)时，就都采用机械回水系统。
低压蒸汽供暖系统应注意的问题
1 供汽压力保证散热器正常工作 2 散热器不正常工作 3 排水阻汽 4 防止水击 5 设置自动排气阀
低压蒸汽供暖系统应注意的问题
1 供汽压力保证散热器正常工作
散热器内的蒸汽压力只需比大气压力 稍高一点即可，靠剩余压力以保证蒸 汽流入散热器所需的压力损失，并靠 蒸汽压力将散热器中的空气驱入凝水 管。设计时，散热器入口阀门前的蒸 汽剩余压力通常为1500～2000Pa。
凝水箱
“跑、冒、滴、漏’’ 凝水管 问题;
凝水泵
蒸汽供暖系统比热水供暖系统在 设计和运行管理上较为复杂。
蒸汽供热原理图
3.蒸汽在散热设备中定压凝结放热,散热设备的热媒温
度为该压力下的饱和温度。
蒸汽供暖系统中的散热器热媒 平均温度高
高温水130/70 ℃供暖系统 的散热器热媒平均温度为 （130+70）/2=100 ℃；
q r 蒸 汽 在 凝 结 压 蒸汽锅炉
力 下 的 汽 化 潜 凝水管 热，kJ/kg
凝水管路 凝水箱 凝水泵
蒸汽量： GA Q3600Q3.6Q (kg/h) 蒸汽供70 ℃供暖，每1kg水放出的热量
为Q=c△tG =251.2kJ／kg。
采用蒸汽表压力200kPa供热，相应的汽化潜热 r＝2164 kJ／kg。
采用蒸汽表压力200kPa供热，
分水器
散
蒸汽管路
热
设
疏水器
备
空气管
散热器热媒平均温度为 133.5℃；
凝水管路
蒸汽锅炉
对相同热负荷，蒸汽供暖 系统中的散热器面积小
凝水管
凝水泵
凝水箱
蒸汽供热原理图
§5-1 蒸汽作为供热系统热媒的特点
4. 蒸 汽 供 暖 系 统 中 的 蒸 汽 比 容 ， 较热水比容大得多。可大大减 轻前后加热滞后的现象。
对同样的热负荷，蒸汽供热时所需的蒸汽质 量流量要比热水流量要少得多。
2.蒸汽和凝水在系统管路内流动 时,其状态参数变化比较大，还 会伴随相态变化。
湿饱和蒸汽经过阀门等节流 后可能成为干饱和蒸汽或过 热蒸汽；
凝水重新汽化，产生“二 次蒸汽”;
分水器
散
蒸汽管路
热
设
疏水器
备
空气管
凝水管路
引起系统中出现所谓 蒸汽锅炉
低压蒸汽供暖系统应注意的问题
2散热器不正常工作
(2)当供汽压力过高时，进入散热器的蒸汽量超过 了散热表面的凝结能力，便会有未凝结的蒸汽窜 入凝水管；同时，散热器的表面温度随蒸汽压力 升高而高出设计值，散热器散热量增加
低压蒸汽供暖系统应注意的问题
散热器正常工作：当供汽压力符 合设计要求时，散热器内充满蒸汽。 进入的蒸汽量恰能被散热器表面冷却 下来，形成一层凝水薄膜，凝水顺利 流出，不积留在散热器内，空气排除 干净，散热器正常工作。
低压蒸汽供暖系统应注意的问题
2散热器不正常工作
(1)当供汽压力降低，进入散热器中的 蒸汽量减少，不能充满整个散热器， 散热器内的空气不能排净，或由于蒸 汽冷凝，造成微负压而从干式凝水管 吸入空气。由于低压蒸汽的比容比空 气大，蒸汽只占据散热器上部空间， 空气则停留在散热器下部。沿散热器 壁流动的凝水，在通过散热器下部的 空气区时，将因蒸汽饱和分压力降低 及器壁的散热而发生过冷却，散热器 表面平均温度降低，散热器的散热量 减少。蒸汽供热系统散热器的排气阀 应在散热器的下1/3处。
5.产生的水静压力不大。
6.蒸汽作为供热系统的热媒， 其适用范围广。
分水器
散
蒸汽管路
热
设
疏水器
备
空气管
凝水管路
蒸汽锅炉 凝水管
凝水箱 凝水泵
蒸汽供热原理图
§5-2 室内蒸汽供暖系统
一. 蒸汽供暖系统分类
>70kPa 高压蒸汽供暖
1.按照供汽压力的大小分 ≤70kPa 低压蒸汽供暖
<0 真空蒸汽供暖
