721型分光光度计操作步骤
721型分光光度计操作步骤嘿，朋友们！今天咱就来讲讲 721 型分光光度计的操作步骤。
这玩意儿啊，就像是一个神奇的魔法盒子，能让我们看到物质世界里那些隐藏的秘密呢！首先，你得把这分光光度计安安稳稳地放在一个合适的地儿，就像给它找个舒服的小窝一样。
然后呢，检查检查各个部件是不是都齐全啦，有没有啥小毛病。
这可不能马虎，不然它闹起脾气来，咱可就不好办啦！接下来，打开电源开关，让这小家伙“醒”过来。
你看，那指示灯亮起来，就好像它在跟你打招呼说：“嘿，我准备好啦！”这时候，可别急着开始操作哦，得让它先预热一会儿，就跟人跑步前要热热身一样。
等预热好了，就该调零啦。
这就好比给它定个基准线，让它知道从哪儿开始算。
把比色皿里装上空白溶液，放进去，轻轻转动那个旋钮，直到读数稳定在零为止。
这一步可重要啦，要是没调好零，后面的结果可就不准咯！然后呢，把你要测的溶液倒到比色皿里，小心翼翼地放进去。
这时候，就像给它送上了一份神秘的礼物，它要开始探索其中的奥秘啦。
眼睛盯着读数，看看它显示出了什么数字，那可就是溶液的秘密哦！测完一个样品，可别忘记清洗比色皿呀，就像我们吃完饭要洗碗一样。
不然残留的溶液会影响下一次测量的结果呢。
操作的时候可得注意啦，别毛手毛脚的，要温柔对待这小家伙。
它也有自己的脾气呢，你要是不小心磕着碰着它了，它说不定就给你闹别扭。
你说这 721 型分光光度计神奇不神奇？它能帮我们了解那些看不见摸不着的物质的特性。
咱可得好好掌握它的操作步骤，让它为我们的科学研究或者实验工作出一份力呀！所以呀，大家都要认真对待，按照步骤一步一步来，可别偷懒哦！这样我们才能从它那里得到准确可靠的结果，发现更多的科学奥秘呢！怎么样，是不是觉得很有意思呀？赶紧去试试吧！。
722可见分光光度计操作规程
722可见分光光度计操作规程
一、开机预热30min。
二、按A/T/C/F键切换A、T、C、F之间的值
三、SD键功能：当处于F状态时，具有确认的功能，即确认当前的F值，并自动转到
C ，计算当前的C 值（C=F*A）。
四、▼/100%键：1）调零，只有在T状态时有效，打开样品室盖，按键后应显示000.0。
2) 下降键, 只有在F状态时有效,按本键F值会自动减1，如按住本键
不放,自动减1会加快速度，如果F值为0后，再按键它会自动
变为1999，再按键开始自动减1。
五、▲/100％键：1）只有在A、T状态时有效，关闭样品室盖，按键后显示0.000、100.0。
2)只有在F 状态时有效，按本键F值会自动加1，如果按住本键不放，
自动加1会加快速度，如果F值为1999后，再按键它会自动变为0，
再按键开始自动加1。
六、如何设置F 斜率：例如设置斜率为1500。
方法一（1）按A/T/C/F键切换到F状态。
（2）如果当前F值为1000，则按▲/100％键，直到F值为1500。
（3）再按SD键，表示当前的F值为1500，然后自动回到C状态，假如所测的A值为0.234，则此时显示C值为0351。
方法二（1）按A/T/C/F键切换到F状态。
（2）如果当前F值为1000，则按▲/100％键，直到F值为1500。
再按A/T/C/F 键切换到C状态，假如所测得的A值为0.234，则此时显示C值为0351。

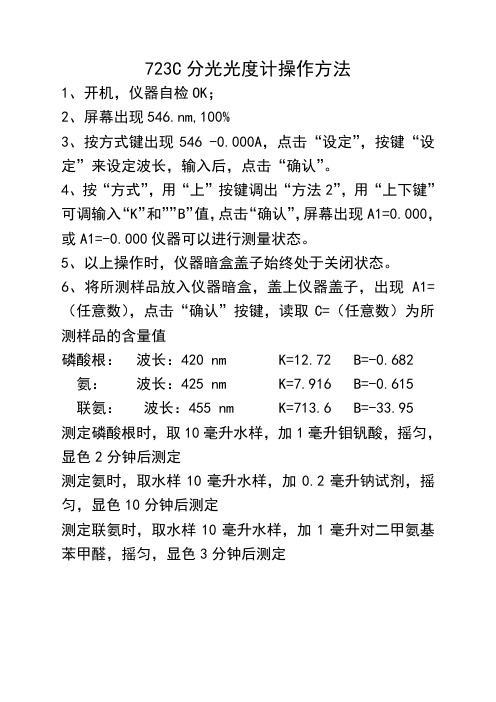

723C分光光度计操作方法
723C分光光度计操作方法
1、开机，仪器自检OK；
2、屏幕出现546.nm,100%
3、按方式键出现546 -0.000A，点击“设定”，按键“设定”来设定波长，输入后，点击“确认”。
4、按“方式”，用“上”按键调出“方法2”，用“上下键”可调输入“K”和””B”值，点击“确认”，屏幕出现A1=0.000，或A1=-0.000仪器可以进行测量状态。
5、以上操作时，仪器暗盒盖子始终处于关闭状态。
6、将所测样品放入仪器暗盒，盖上仪器盖子，出现A1=（任意数），点击“确认”按键，读取C=（任意数）为所测样品的含量值
磷酸根：波长：420 nm K=12.72 B=-0.682 氨：波长：425 nm K=7.916 B=-0.615 联氨：波长：455 nm K=713.6 B=-33.95
测定磷酸根时，取10毫升水样，加1毫升钼钒酸，摇匀，显色2分钟后测定
测定氨时，取水样10毫升水样，加0.2毫升钠试剂，摇匀，显色10分钟后测定
测定联氨时，取水样10毫升水样，加1毫升对二甲氨基苯甲醛，摇匀，显色3分钟后测定。
723分光光度计操作规程
龙泉驿区疾病预防控制中心作业指导书标题：723分光光度计操作规程仪器编号：存放地点：六楼常规仪器室修改记录1. 目的正确使用检测设备，维护和保持检测设备的技术性能。
2. 适用范围适用于723分光光度计（上海菁华仪器有限公司）的使用操作和维护。
3. 职责3.1操作人员按照本规程操作仪器,对仪器进行日常维护工作使用登记。
3.2保管人员负责对仪器进行定期维护、保养。
3.3科室负责人负责监督检查本规程的执行。
4. 技术参数波长驱动：自动波长范围：320~1000nm光源：钨卤素灯漂移：±0.002A/h波长准确度：±2nm波长重复性：1nm光谱带宽：≤2nm透射比准确度：≤0.5%T透射比重复：0.2%T透射比范围：0~125%T吸光度范围：-0.097~2.500A浓度显示范围： 0~99999杂散光：≤0.05%T（360nm）稳定性：亮电流±0.5%T /3min暗电流±0.2%T /3minRS232通讯口：有电源：AC220V±22V50Hz±1Hz5.操作程序5.1开机预热，电源指示灯亮，仪器预热30分钟。
5.2波长设置：按动上下键，并观察显示屏上波长治，至需要的测试波长。
5.3设置测试模式：本仪器可测定透射比、吸光度和浓度，不同检测项目的具体操作顺序不同。
5.4吸光度测试（1）按动“测试模式”键，切换到吸光度测试模式。
（2）调整测试波长（3）置入参比样品，按动“调100%T/0A”，此时一起显示“BLANK…”延迟数秒便显示“-0.000A”或“0.000A”（4）按动“调0%T”,显示屏上显示“ZERO…”,仪器进入自动调“0%T”状态，当显示屏显示“-0.000A”或“0.000A”时，便完成调T零。
（5）确认0.000A是否正确。
（6）置入待测样品，读取测试数据。
5.5透射比测试（1）按动“测试模式”键，切换到透射比测试模式。

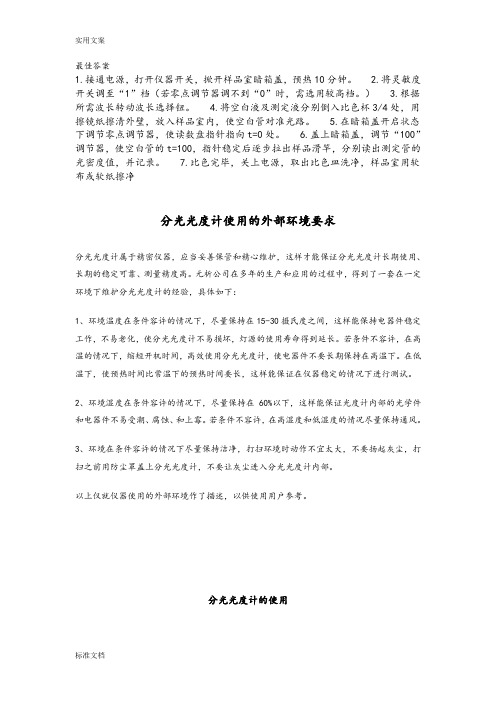

723分光光度计使用方法
最佳答案1.接通电源，打开仪器开关，掀开样品室暗箱盖，预热10分钟。
2.将灵敏度开关调至“1”档（若零点调节器调不到“0”时，需选用较高档。
）3.根据所需波长转动波长选择钮。
4.将空白液及测定液分别倒入比色杯3/4处，用擦镜纸擦清外壁，放入样品室内，使空白管对准光路。
5.在暗箱盖开启状态下调节零点调节器，使读数盘指针指向t=0处。
6.盖上暗箱盖，调节“100”调节器，使空白管的t=100，指针稳定后逐步拉出样品滑竿，分别读出测定管的光密度值，并记录。
7.比色完毕，关上电源，取出比色皿洗净，样品室用软布或软纸擦净分光光度计使用的外部环境要求分光光度计属于精密仪器，应当妥善保管和精心维护，这样才能保证分光光度计长期使用、长期的稳定可靠、测量精度高。
元析公司在多年的生产和应用的过程中，得到了一套在一定环境下维护分光光度计的经验，具体如下：1、环境温度在条件容许的情况下，尽量保持在15-30摄氏度之间，这样能保持电器件稳定工作，不易老化，使分光光度计不易损坏，灯源的使用寿命得到延长。
若条件不容许，在高温的情况下，缩短开机时间，高效使用分光光度计，使电器件不要长期保持在高温下。
在低温下，使预热时间比常温下的预热时间要长，这样能保证在仪器稳定的情况下进行测试。
2、环境湿度在条件容许的情况下，尽量保持在60%以下，这样能保证光度计内部的光学件和电器件不易受潮、腐蚀、和上霉。
若条件不容许，在高湿度和低湿度的情况尽量保持通风。
3、环境在条件容许的情况下尽量保持洁净，打扫环境时动作不宜太大，不要扬起灰尘，打扫之前用防尘罩盖上分光光度计，不要让灰尘进入分光光度计内部。
以上仅就仪器使用的外部环境作了描述，以供使用用户参考。
分光光度计的使用分光光度计的应用常识分光光度计已经成为现代分子生物实验室常规仪器。
常用于核酸，蛋白定量以及细菌生长浓度的定量。
分光光度计采用一个可以产生多个波长的光源，通过系列分光装置，从而产生特定波长的光源，光源透过测试的样品后，部分光源被吸收，计算样品的吸光值，从而转化成样品的浓度。
可见分光光度计使用方法
721可见分光光度计使用方法一、开机预热仪器在使用前应预热30分钟。
二、波长调整转动波长旋钮，并观察波长显示窗,调整至需要的测试波长。
注意事项：转动测试波长调100％T/0A后，以稳定5分钟后进行测试为好（符合行业标准及质监局检定规程要求）.三、设置测试模式按动“功能键”，便可切换测试模式.相应的测试模式循环如下：＊开机默认的测试方式为吸光度方式四、结果打印(721型无此功能)在得到测试结果后按动“打印”键便可打印结果（需外接标准串行打印机)。
五、光源切换（适用于752、754、755B型)因为仪器在紫外区和可见区使用不同的光源，所以需要波动光源切换杆来手动的切换光源.建议的光源切换波长为340nm，即200nm-339nm适应氘灯,340nm—1000nm使用卤素灯。
注意事项:如果光源选择不正确,或光源切换杆不到位，将直接影响仪器的稳定性。
特殊测试要求除外。
六、比色皿配对性仪器所附的比色皿是经过配对测试的,未经配对处理的比色皿将影响样品的测试精度.适应比色皿一套两只,供紫外光谱区使用，置入样品架时，两只石英比色皿上标记Q或箭头方向要一致。
玻璃比色皿一套四只，供可见光谱区使用.石英比色皿和玻璃比色皿不能混用，更不能和其他不经配对的比色皿混用.用手拿比色皿应握比色皿的磨砂表面，不应该接触比色皿的头光面，即透光面上不能有手印或溶液痕迹，待测溶液中不能有气泡、悬浮物，否则也将影响样品的测试精度。
比色皿在使用完毕后应立即清洗干净。
七、调T零(0％T)1。
在T模式时,将遮光体置入样品架（如图七所示），合上样品室盖，并拉动样品架拉杆使其进入光路。
然后按动“调0%T"键，显示器上显示“00。
0"或“—00.0”，便完成调T零，完成调T零后,取出遮光体。
注意事项：1。
测试模式应在透射比(T）模式;2。
如果未置入遮光体合上样品室盖，并使其进入光路便无法完成调T零;3。
调T零时不要打开样品室盖、推拉样品架；4。
723C_可见分光光度计的使用方法
6.1.1.11.8 按确认键，仪器显示A01=×.×××此时将空白试样倒入比色皿中,放入样品室内,盖好样品室盖,按OABS/100%T键,调节仪器零点,此时仪器显示A01=×.××× BLANKING此时不能打开档品室盖,稍等一会,待仪器显示A01=-0.000打开样品室盖，即可将所测样品倒入比色皿中，放入样品室内，盖好样品室盖，按确认键，仪器显示A02=×.××× A01=×.××× C=×.××× 注意C=×.×××， ×.×××即为所测溶液Байду номын сангаас浓度值。打开样品室盖，即可将所测第二个样品倒入比色皿，放入样品室，按确认键，仪器显示A03=×.××× A02=×.××× C=×.××× ， C=×.×××， ×.×××即为所测溶液的浓度值。依次类类最多可测试30个未知样品的浓度。
6.1.1.11.3 自检完毕，仪器显示为“546nm 0.000A或546nm 100%T”
6.1.1.11.4 按设定键，仪器显示“W2=546.0 nm”按∧键或∨键，调节波长大小，调节好按确认键。
6.1.1.11.5 按方式键，将仪器切换到“CONCENTRATIN TEST 1.CALIBRATION”
6.1.1.11.6 按∧键，将仪器切换到CONCENTRATIN TEST 2.CALIBRATION”
6.1.1.11.7 按确认键，此时仪器显示，K= “﹥ 0 1 2 3 4 5 6 7 8 9 . - ﹤”(光标)，此时输入已知的K值，输入方法如下，按∧键光标向右移一位，按∨键光标向左移动一位，当光标停在所选数字时，按设定键数字即输入至上一行K= 的位置，当输入错误时，可以按返回键清除，如此操作将K值输入完毕按确认键，进入下一步操作。此时仪器显示B= “﹥ 0 1 2 3 4 5 6 7 8 9 . - ﹤”(光标)，按K值的输入方法将将已知B值输入，按确认键，仪器显示K=×××× B=××××
6.1.1.11.3 自检完毕，仪器显示为“546nm 0.000A或546nm 100%T”
6.1.1.11.4 按设定键，仪器显示“W2=546.0 nm”按∧键或∨键，调节波长大小，调节好按确认键。
6.1.1.11.5 按方式键，将仪器切换到“CONCENTRATIN TEST 1.CALIBRATION”
6.1.1.11.6 按∧键，将仪器切换到CONCENTRATIN TEST 2.CALIBRATION”
6.1.1.11.7 按确认键，此时仪器显示，K= “﹥ 0 1 2 3 4 5 6 7 8 9 . - ﹤”(光标)，此时输入已知的K值，输入方法如下，按∧键光标向右移一位，按∨键光标向左移动一位，当光标停在所选数字时，按设定键数字即输入至上一行K= 的位置，当输入错误时，可以按返回键清除，如此操作将K值输入完毕按确认键，进入下一步操作。此时仪器显示B= “﹥ 0 1 2 3 4 5 6 7 8 9 . - ﹤”(光标)，按K值的输入方法将将已知B值输入，按确认键，仪器显示K=×××× B=××××
VIS-723G可见分光光度计操作规程
VIS-723G可见分光光度计操作规程仪器设备控制编号：11-018一、使用前准备工作：1、开启仪器电源，仪器自检，预热30分钟。
2、按“ENT”键，在“浓度测量”界面下按“2”，选择“测建曲线”二、操作步骤：1、将标准样品按一定浓度比例配制好，将参比及标样放入仪器样品室内。
2、按“SET”键修改浓度、波长及标样个数。
按“100%T”键测量参比。
测量时按提示要求进行即可。
测量完参比后，标样A1将显示“0.000”。
3、按“ENT”测量第一个标样，根据提示测量完毕后，标样A1将显示测量结果“*.***”。
4、按“↓”键，显示“标样C1：*.***”，输入该标样浓度值。
输入完毕后，将显示“标样A2：*.***”。
5、更换标准样品，重复步骤2、3、4（步骤2也可省去），进行另一个测量，直到将全部标准样品测量完。
6、测量完成后，按“↓”键可以观察全部标准样品的吸光度测量数据和浓度置入值。
如发现有误或偏差过大的数据，可重复以上步骤重新测定或输入。
7、按“↓”键，当显示某个标样的浓度时，按“ENT”键，即可开始计算回归曲线。
曲线的计算结果显示在液晶屏上。
8、将参比和待测样品放入样品室内，选择“浓度测量”界面下的“测量”项，按照提示操作，便可完成对样品的测量，并计算出其浓度值。
当液晶显示屏上显示出测量结果后，要以同一参比在相同波长处测量下一样品可以按“ENT”（不如退出重测精度高，也不能经过太长的时间间隔）。
浓度测量结果的平均值将被自动保存，可以在“数据处理”功能中对其进行查询、打印、删除等处理。
三、保养及注意事项：1、仪器应在温度为5℃~35℃，相对湿度不大于85%的环境中工作，室内无强烈电磁场干扰。
供电电压变化在不大于220±10V，频率变化不超过50±1HZ，且有良好的接地。
2、使用结束后，应仔细检查样品室内是否有溶液溢出，若有溢出必须随时用滤纸吸干，否则会引起测量误差或影响仪器使用。
723 分光光度计的操作规程
723可见分光光度计操作规程1主要技术指标1.1波长范围：330～800nm1.2波长准确度:±1.0nm1.3 光谱色带：6nm1.4 杂光：0.5％（在360nm处）1.5 透射比准确度：±0.5％1.6 吸光度误差：±0.002（在A＝0.5处）±0.004（在A＝1.0处）1.7 仪器工作条件：温度：5℃～35℃；湿度：≤85％；电压：220V±22V；频率：50Hz±1Hz 2操作步骤2.1 开启主机电源，电源指示灯亮。
进入自检程序。
结束后，波长显示窗显示“500.0”nm，数据显示窗显示“*.***”，状态键：ABS灯亮，模式键：DATA灯亮，仪器正常。
2.2 波长设定按下λ键，输入所需波长，按回车键。
稍后，波长显示窗显示你所设置的波长。
2.3 由状态键选择测量状态按下状态键，输入数字1、2或3，再按回车键。
1为透射率，%T（范围0～100%）；2为吸光度，ABS（范围0～2）；3为浓度，CON（浓度测量详见2.7）2.4 调零。
按下调零键，数据窗显示“0.000”或“100%”。
2.5 消除比色皿之间的配对误差2.5.1 在样品架“R”及“S1”～“S2”位置上，分别插入装有参比溶液的比色皿，合上样品室盖。
2.5.2 使样品架置于“R”位置上，待数据稳定后，按下调零键，仪器自动调零。
2.5.3 使样品架分别置于“S1”～“S2”位置，待数据稳定后，按下调零键，仪器各自回零。
2.5.4 在以后的测试过程中，经常检查参比溶液的零位。
若需回零，必须重复2.5.1、2.5.2、2.5.3步骤操作。
2.6 样品溶液的吸光度或透射率的测定将装有样品溶液的比色皿插入样品架S1至S2位置，数据窗显示的值就是样品溶液的吸光度（ABS灯亮时）或透射率（%T灯亮时）。
当打印机在线（On line），按下键，数据便打印出来。
2.7 样品溶液浓度的直接测定2.7.1 打开打印机电源，将打印机置于On line（在线）状态。
723分光光度计使用安全操作规程
723分光光度计使用安全操作规程一、技术参数1.1 波长范围：325nm～1000nm；1.2 波长精度：±1nm；1.3 透过率重现性：0.2％τ。
二、操作方法2.1打开电源开关，使仪器预热20分钟。
（打开电源后，仪器进入自检状态，自检结束后波长自动停在546nm处，测量的方式自动设定在吸光度方式（A）,并自动调100%T和0%T。
）注意：开机前，先确认仪器样品室内是否有东西挡在光路上。
光路上有东西将影响仪器自检甚至造成仪器故障。
仪器样品架定位是否正确。
仪器在自检过程中清不要打开仪器样品室盖门。
2.2按<方式>键设置为测试方式：根据需要选择（T）,吸光度（A）浓度（C）。
2.3选择要分析的波长，按键6（设定键）屏幕上显示’WL=×××.××nm BLANKING”仪器正在变换到您所设置的波长计自动调出0ABS/100%T请稍等。
待仪器显示出需要的波长，并且已经把参比调成0.000A，即可测试。
2.4将参比样品和被测样品溶液分别加入到比色皿中，打开样品室盖，将盛有溶液的比色皿分别插入比色皿槽总，盖上样品室盖。
注：一般情况下：参比样品放在第一个槽位中，仪器所附的比色敏，其透过率是经过配对测试的，未经配对处理的比色皿将影响样品的测试精度。
比色皿透光部分表面不能有指印、溶液痕迹，被测溶液中不能有气泡、悬浮物，否则也将影响样品测试的精度。
2.5将参比样品推入光路中，按<0ABS/100%T>键调“0ABS/100%T”此时，显示器“BLANKING”直至显示“100.00”%T或“0.000A”为止。
2.6当仪器显示器显示出“100.00”%T或“0.000A”后，被测样品推入光路中，就可以从显示器上得到被测样品的测试参数。
三、注意事项3.1 仪器应放置在干燥的房间里，环境温度为5℃--355℃，相对湿度不超过85%，且在空气中不应有足以引起腐蚀的有害物质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
723A 可见分光光度计使用说明书目次1仪器的主要用途和特点…………………………………………………………………12仪器外型…………………………………………………………………………………13仪器的主要技术指标……………………………………………………………………34仪器的结构………………………………………………………………………………44.1整机方框图………………………………………………………………………………44.2操作键盘…………………………………………………………………………………45光学系统…………………………………………………………………………………76电子系统…………………………………………………………………………………77工作环境及安装说明……………………………………………………………………77.1工作环境…………………………………………………………………………………77.2供电………………………………………………………………………………………87.3安装………………………………………………………………………………………87.4通电试验…………………………………………………………………………………88使用说明…………………………………………………………………………………88.1波长设定…………………………………………………………………………………88.2工作方式设定……………………………………………………………………………98.2.1数据方式设定…………………………………………………………………………98.2.2扫描方式设定…………………………………………………………………………108.2.3定时打印方式设定……………………………………………………………………118.3功能设置…………………………………………………………………………………128.3.1功能一（基线校正）…………………………………………………………………128.3.2功能二（斜率、截距设置）…………………………………………………………138.3.3功能三（多点标定）…………………………………………………………………148.3.4功能四（扫描波长间隔设置）………………………………………………………158.3.5功能五（波长修正）…………………………………………………………………168.3.6功能六（输出方式选择，打印机或电脑）…………………………………………169维护和保养………………………………………………………………………………179.1钨灯的更换和调整………………………………………………………………………179.2热敏纸安装………………………………………………………………………………179.3故障检修 (18)9.4日常保养和定期检查 (18)10仪器的保管及免费修理期限 (19)附录A微处理机自测试出错对照表 (19)723A可见分光光度计使用说明书1仪器的主要用途和特点723A可见分光光度计是采用单片机控制的普及型智能化仪器。
仪器能在近紫外、可见光谱区域对样品物质作定性和定量分析，仪器波长精度高，读数稳定，具有自动调整“100%”、调整“0%”、比色皿配对、自动扫描、自动绘图、打印及浓度计算等功能，可广泛用于医学临床、无机分析、酶分析、药品检验、三废检验、环境保护、金属分析等。
2仪器外型12图2.1整机外型图1.FD—TP40热敏打印机2.键盘显示3.试样槽拉杆123456图2.2后视图1.电源开关2.2A（250V）保险丝3.电源插头线4.RS232接头5.打印电缆6.打印机电源插头12345图2.3试样室1.试样槽拉杆2.“参考”槽（R）3.1#样品槽（S1）4.2#样品槽（S2）5.3#样品槽（S3）注意：当四孔比色皿架由拉杆改变位置时，面板上CELL NO.指示灯指示出相应位置（CELL NO.指示灯全亮时，表示试样槽比色皿未到位），仪器在开机时应当使其处于“参考（R）”位置。
3仪器的主要技术指标1）仪器类别：2类2）光学系统：单光束，衍射光栅3）波长范围：330nm～800nm4）光源：12V20W钨灯5）接收元件：硅光电池6）波长准确度：不超过±1nm7）波长重复性：≤0.5nm8）光谱带宽：4nm9）杂光：0.3%（在360nm处）10）透射比测定范围：0%～150%11）吸光度测定范围：-0.176A～1.999A12）透射比准确度：不超过±0.5%13）漂移：0.5%/5min（亮电流）0.2%/5min（暗电流）14）显示方式：LED数字显示数据LED数字显示波长15）打印输出方式：FD—TP40热敏打印机，可打印输出图文合一的绘图记录。
16）供电电源：220V±22V50Hz±1Hz17）外形尺寸：l×b×h，552nm×400nm×230nm18)净重：22kg4仪器的结构4.1整机方框图图4.1整机方框图4.2操作键盘设置仪器的τ.A.C三种状态，仪器开机后，初始状态为透过率τ%。
7）[τ/A范围]键:设定仪器绘图时τ或A的坐标。
只有在扫描和基线时有效。
8）[λnm范围]键:设定仪器绘图时的起始波长和结束波长。
9）[模式]键:设定仪器的工作方式，有扫描，数据，定时三种工作方式，仪器开机初始状态为数据方式。
10）[满度]键:按此键自动调整仪器的暗电流和亮电流，当比色皿处于参考（R）位置时，按此键，四孔全部相对参考调零和调100，当比色皿处于S1～S3位置时，按此键仅对相应的当孔调零和调100。
11）开始/停止]键:仪器选择扫描方式、定时方式和基线时，是开始和停止作用。
在数据方式下，按此键立即打印输出数据。
测定次数编号从1～99自动递增。
12）[确认]键:按此键能将设定的各项功能或参数输入计算机。
13）[清除]键:按此键可清除设定的数字，以便重新输入数字，但此项清除功能仅在[确认]键未按下前有效。
14）[功能]键:按此键可选择仪器的各项基本功能。
共有6项功能：1.基线重做；2.浓度曲线K和B的设置；3.多点标定；4.波长间隔设置；5.波长修正；6.串口和打印设置。
15）[波长移动]键:按此键可设定仪器的波长。
16）数字键:0～9十个数字键及小数点[.]，负号[－]键，用于设置各项参数及选择功能。
17）波长显示窗：有四位LED数码管，显示仪器的当前波长，从330nm～800nm范围内选择。
18）数据显示窗：有四位LED数码管，显示仪器的各项数据。
5光学系统由光源发出的连续辐射光线，经滤色片和球面反射镜至单色器的入射狭缝聚焦成象，光束通过入射狭缝经平面反射镜至准直镜，产生平行光射至光栅，在光栅上色散后，又经准直镜聚焦在出射狭缝上成一连续光谱，由出射狭缝射出一定波长的单色光，通过被测溶液再照射到光电池上。
6电子系统由光电池接收信号经前置放大电路，自动倍率控制电路和电压频率转换电路（V.F.C）送到单片机完成A/D转换，微机根据键盘输入命令，进行必要控制及数据处理，将结果送LED数码管显示或送打印机打印绘图。
7工作环境及安装说明7.1工作环境仪器应在温度为5℃～35℃，相对湿度不大于85%的环境中工作，使用时放置仪器的工作台不应受到振动的影响，室内无强烈电磁场干扰。
7.2供电仪器供电电压的范围在220V±22V之间，频率的范围在50Hz±1Hz之间，电源地线端应良好接地。
7.3安装仪器开箱后，首先按随机所附的附件备件清单检查实物与清单是否相符，初步检查有无明显运输损坏，然后按FD—TP40热敏打印机使用手册要求，装入记录纸，将仪器放在规定工作条件下，按7.4节步骤进行通电试验。
7.4通电试验首先应当确认仪器样品室内除比色皿架外，不应有其他东西遗留，在连接好主机电源线，绘图仪电源线和打印电缆后，可以开启主机电源开关，此时电源指示灯应点亮，仪器自动进入自测试程序，在波长显示窗上显示723A字样，仪器自动寻找“0”级点，找到后仪器自动驱动到580.0nm，自动调满度，表示仪器顺利通过自测功能。
若在自测过程中，数据窗口上显示ErrX字样时，表示仪器不正常或操作有误，可根据附录自测对照表和故障检修分析排除故障。
8使用说明8.1波长设定可按[波长移动]键，在330.0nm～800.0nm范围内任意设定仪器波长，最小设定间隔值为0.1nm，波长显示窗显示当前波长值。
例：仪器原波长显示为500.0nm，若设定为546.1nm，设定过程如下：键盘操作波长显示窗作用[波长移动]熄灭[波长移动]已按过[5]5数字键[4]54设定过程[6]546546.546.1确认]546.1波长驱动到546.1波长驱动到546.1后，待数据稳定后，波长移动设定工作完成。
8.2工作方试设定仪器有三种工作方式，即扫描方式，数据方式和定时打印方式。
通过[模式]键切换。
8.2.1数据方式设定仪器开机后初始设定为数据方式，在此方式下仪器数据显示窗根据[τ/A]，选择功能显示出透射比（透过率）读数（0.000～150.0）、吸光比（吸光度）读数（-0.176～1.999）或浓度读数（0～9999）。
若在浓度值，按[开始/停止]键（该键作为打印键），若第一次打印，根据曲线的不同，会打印不同的方程，如前一次设置的是方程的斜率（K）和截距（B），打印机会打印出方程式和根据方程计算出的浓度。
如前一次设置是多点标定，那么打印机会打印出方程式、相关系数、曲线、标样的浓度和吸光度及根据方程计算出的浓度。
若是第二次或以后的打印，打印机仅打印序号、当前的吸光度及根据方程计算出的浓度。
开机仪器后，曲线方式默认为斜率截距法。
若在τ值或A值时，按[开始/停止]键（该键作为打印键），打印机打印出当前的值。
8.2.2扫描方式设定按[模式]键切换扫描状态，仪器面板上上限指示灯自动点亮，并且在波长显示窗上显示τ值或A值的上限（若τ值默认显示为150.0，A值默认显示为1.000）。
如果修改该值，按数字键，最后按[确认]键即确认修改了该值，同时仪器面板上上限指示灯熄灭，下限指示灯自动点亮，且在波长显示窗上显示τ值或A值的下限（若τ值默认显示为000.0，A值默认显示为-.176）。
如果修改该值，按数字键，最后按[确认]键即确认修改了该值，同时仪器面板上下限指示灯熄灭，开始指示灯自动点亮，且在波长显示窗上显示扫描的起始波长（默认显示为330.0）。
如果修改该值，按数字键，最后按[确认]键即确认修改了该值，同时仪器面板上开始指示灯熄灭，结束指示灯自动点亮，且在波长显示窗上显示扫描的结束波长（默认显示为800.0）。
如果修改该值，按数字键，最后按[确认]键即确认修改了该值，同时仪器面板上结束指示灯熄灭，上限指示灯自动点亮，并且在波长显示窗上显示τ值或A值的上限。
