进阶篇：5.1）公差分析的总流程本章⽬标：了解公差分析的所有流程，按部就班就好。
1.前⾔如果现在结构设计能拿出⼀种挂在嘴上的技术的话，那⾮公差分析莫属。
（很多⼈不把画图当回事了）公差分析说难也⾮常难，深⼊研究就是⼀辈⼦的技术。
说简单也简单，⼊门时好好按照流程做⼏个项⽬实例，就能有⼀定的基础。
这⼀章作者就为⼤家梳理⼀下公差分析流程。
2.公差分析的总流程1）定义公差分析的⽬标尺⼨和判断标准；2）建⽴闭合尺⼨链；3）将⾮对称公差转成对称公差；4）判断尺⼨链中尺⼨的正负；5）计算⽬标尺⼨的名义值；6）选⽤公差分析的⽅法7）公差分析的计算；8）判断和优化；9）公差分析结果图纸标注，统计公差法标注对应符号。
2.1 公差流程要点讲解①定义公差分析的⽬标尺⼨和判断标准；--因为作者（mdmodule博主）要求是做完⼀整个产品的公差分析，所以这⼀条尤为重要。
甚⾄⼤部分时间不是花在做公差分析的计算上，因为作者提供表格辅助计算。
反⽽是定义公差分析的⽬标尺⼨和判断标准更花时间。
这⼀点作者会单独开⼀个分章书写。
②判断和优化--作者认为结构设计的优化⽐公差的优化更加能提升量产品的质量，简单来说，与其做公差优化，不如做DFMA来的划算；③选⽤公差分析的⽅法--选⽤统计法的话，理论上图纸是要特殊符号标注的。
作者推荐极值法为保底的⽅法，必须做。
但最后选定哪种⽅法，可以和质量管理⼈员沟通⼀下，最好在会议上提出。
④公差分析结果图纸标注，统计公差法标注对应符号--作者到底是⼀名结构设计师，设计师就要画图。
所以图纸上的尺⼨公差必须要和公差分析的结论相⼀致。
这⼀点的任务是最繁重的，⼜不得不做。
先要核算每⼀个公差在各种公差分析分析中处于最优解，然后修正对应的图纸尺⼨公差。
真的很累。
机械设计中的零件装配与公差分析在机械设计过程中，零件装配与公差分析是非常关键的一步。
它能够确保产品的功能和性能符合设计要求，同时也能够提高产品的质量和可靠性。
下面，我们将深入探讨机械设计中的零件装配与公差分析的重要性和方法。
1.零件装配的重要性零件装配是将设计好的零件组装在一起，形成一个完整的产品。
在机械设计中，零件装配的质量直接影响产品的功能和性能。
如果装配不良，可能会导致产品失效或者性能下降。
因此，在进行零件装配时，我们需要考虑以下几个方面：1.1 尺寸配合尺寸配合主要涉及零件之间的配合间隙和公差。
合适的配合间隙和公差可以确保零件能够正确拼装在一起，并且在使用过程中不会产生过大的摩擦或者间隙。
因此，在进行零件装配时，我们需要根据设计要求和材料特性来确定合适的尺寸配合。
1.2 强度要求在机械设计中，零件通常需要承受一定的载荷和应力。
因此，在进行零件装配时，我们需要确保零件之间的连接紧固可靠，能够承受相应的载荷和应力。
如果连接不牢固，可能导致零件位移、松动或者断裂，从而影响产品的使用。
1.3 运动要求某些机械产品需要进行定向运动，例如，齿轮传动系统。
在进行零件装配时，我们需要确保零件之间的相对位置和运动关系符合设计要求。
如果装配不当，可能会导致运动不畅或者运动阻力过大，从而影响产品的使用效果。
2.公差分析的重要性在机械设计中，公差分析是一个非常重要的环节。
公差是指零件或装配件的尺寸、形状和位置的偏差范围。
公差分析可以评估零件装配的可行性和可靠性，帮助设计师确定合适的公差要求。
具体来说，公差分析有以下几个作用：2.1 评估装配可行性在进行零件装配时，不同制造工艺和设备对公差的控制能力不同。
通过公差分析，可以评估零件之间的配合是否可行，是否能够在给定的公差范围内进行装配。
如果公差范围太小，可能会导致装配困难或者不可行；如果公差范围太大，可能会导致装配过松，影响产品的使用寿命。
因此，在进行装配设计时，我们需要合理确定公差范围。

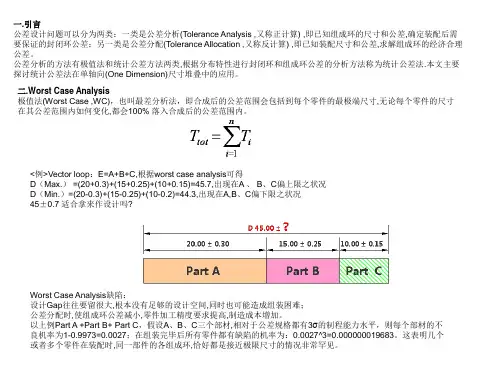

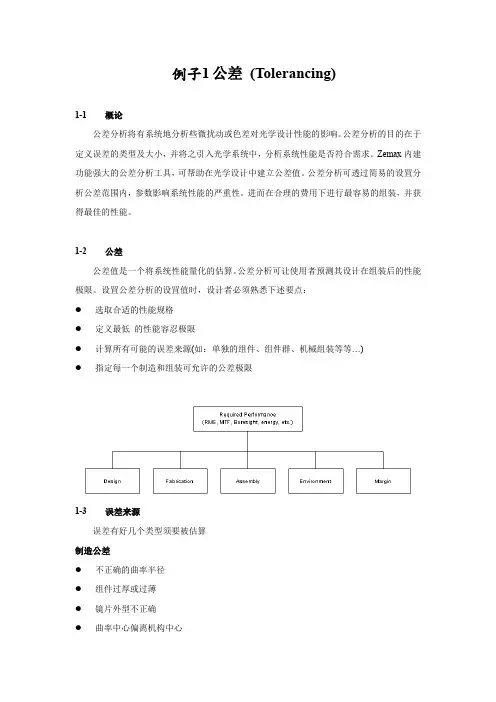

例子1公差(Tolerancing)1-1概论公差分析将有系统地分析些微扰动或色差对光学设计性能的影响。
公差分析的目的在于定义误差的类型及大小，并将之引入光学系统中，分析系统性能是否符合需求。
Zemax内建功能强大的公差分析工具，可帮助在光学设计中建立公差值。
公差分析可透过简易的设罝分析公差范围内，参数影响系统性能的严重性。
进而在合理的费用下进行最容易的组装，并获得最佳的性能。
1-2公差公差值是一个将系统性能量化的估算。
公差分析可让使用者预测其设计在组装后的性能极限。
设罝公差分析的设罝值时，设计者必须熟悉下述要点：●选取合适的性能规格●定义最低的性能容忍极限●计算所有可能的误差来源(如：单独的组件、组件群、机械组装等等…)●指定每一个制造和组装可允许的公差极限1-3误差来源误差有好几个类型须要被估算制造公差●不正确的曲率半径●组件过厚或过薄●镜片外型不正确●曲率中心偏离机构中心●不正确的Conic值或其它非球面参数材料误差●折射率准确性●折射率同质性●折射率分布●阿贝数(色散)组装公差●组件偏离机构中心(X,Y)●组件在Z.轴上的位置错误●组件与光轴有倾斜●组件定位错误●上述系指整群的组件周围所引起的公差●材料的冷缩热胀(光学或机构)●温度对折射率的影响。
压力和湿度同样也会影响。
●系统遭冲击或振动锁引起的对位问题●机械应力剩下的设计误差1-4设罝公差公差分析有几个步骤须设罝：●定义使用在公差标准的」绩效函数」：如RMS光斑大小，RMS波前误差，MTF需求，使用者自定的绩效函数，瞄准…等●定义允许的系统性能偏离值●规定公差起始值让制造可轻易达到要求。
ZEMAX默认的公差通常是不错的起始点。
●补偿群常被使用在减低公差上。
通常最少会有一组补偿群，而这一般都是在背焦。
●公差设罝可用来预测性能的影响●公差分析有三种分析方法:⏹灵敏度法⏹反灵敏度法⏹蒙地卡罗法●公差分析需要对误差值的来源范围作设罝。
1-5公差操作数公差分析会运用下面的操作数：●TRAD, TCUR, TFRN：所有描述表面焦度的误差●TTHI：描述组件或空间厚度的误差●TCON；描述Conic常数的误差●TSDX, TSDY：表面离轴的误差(镜片长度单位)●TSTX, TSTY：表面倾斜的误差(角度)●TIRX, TIRY：表面倾斜的误差(镜片长度单位)●TIRR：表面不平整度的误差(用球差和像散)●TEXI, TEZI：表面不平整度的误差(用Zernike条纹或标准多项式)●TIND, TABB：折射率,阿贝数的误差●TPAR, TEDV：参数或外加资料值的误差●TEDX, TEDY：组件的机构离轴●TETX, TETY, TETZ：组件的机构倾斜●TUDX, TUDY, TUTX, TUTY, TUTZ：组件的离轴或倾斜由使用者自订的座标定义增加可用于非序列性组件的新参数1-6双透镜的公差分析载入Samples\Tutorial folder中的「Tutorial tolerance.zmx」文件。
公差分析报告基本知识公差分析是工程设计中非常重要的一项技术，它主要用于确定产品制造过程中所允许的尺寸变差范围，以保证产品在使用过程中的正常功能。
本篇文章将介绍公差分析的基本知识，包括公差的定义、公差的类型、公差的表示方法、公差链和公差分析方法等内容。
一、公差的定义公差是指将产品实际尺寸与设计尺寸之间的差值，它是制约产品功能和性能的重要因素。
公差是在设计阶段就需要考虑和确定的，通过公差的控制可以保证产品在制造和使用过程中的稳定性和可靠性。
二、公差的类型1.一般公差：是指对于产品的一般尺寸，根据所处的尺寸量级和表面质量要求而规定的公差。
2.几何公差：是指控制产品几何形状和位置关系的公差，包括平面度、圆度、圆柱度、直线度、平行度、垂直度等。
3.形位公差：是指产品形状和位置关系的公差，包括位置公差、姿态公差、形位公差、轴向公差等。
4.配合公差：是指对于产品的配合尺寸，根据配合要求而规定的公差，包括间隙、过盈和配合紧度等。
三、公差的表示方法公差的表示方法主要有四种：1.加减公差法：即在设计尺寸基础上，通过加减法确定上下限公差。
2.限界公差法：即在设计尺寸基础上，通过上限和下限值确定公差范围。
3.基础尺寸法：即以一个基础尺寸作为基准，通过加减公差法确定其他尺寸的上下限公差。
4. 数值公差法：即通过数值来表示公差的大小，如0.01mm、0.1mm 等。
四、公差链公差链是指产品由多个零件组成时，各个零件公差相加所形成的总公差。
在进行公差分析时，需要考虑到各种公差之间的相互关系和叠加效应，以保证整体装配的精度和可靠性。
五、公差分析方法公差分析有多种方法，主要包括：1.构造法：根据零件的功能要求，通过构造关系和尺寸链的分析，确定零件的公差。
2.统计法：通过对产品和工艺数据的统计分析，确定公差的适用范围和控制要求。
3.模拟法：通过建立数学模型，模拟产品在设计和制造过程中的变化和误差，分析公差对产品性能的影响。
4.比较法：通过对已有样品或标准件的测量和分析，确定公差的适用范围和控制要求。
