LED显示器PPT课件

பைடு நூலகம்显示效果
LED显示屏能够呈现鲜艳、清晰的图像和视频，具有较强的视觉冲击力。
参数
LED显示屏的亮度、分辨率和灰度等参数决定了其显示效果的质量。
LED显示屏的应用
室内应用
室内LED显示屏广泛应用于商场、 体育馆和会议厅等场所，用于 宣传广告、展示信息和发布公 告。
室外应用
室外LED显示屏常见于广场、道 路和建筑物外立面，用于广告 宣传、指示导航以及公共信息 发布。
LED显示屏的工作原理
1
构成
LED显示屏由LED芯片、封装、驱动电路和控制模块等组成。
2
工作流程
1. 接收输入信号；2. 解码和处理信号；3. 控制LED发光亮度；4. 显示图像和视频。
3
控制方式
常见的控制方式有串行通信和并行通信两种。
LED显示屏的特点
光源特点
LED显示屏采用LED作为光源，具有高亮度、高对比度和长寿命等特点。
《LED显示屏概述》PPT 课件
感谢大家的到来！今天我将为大家介绍LED显示屏的概念、工作原理、特点、 应用以及未来发展趋势。
什么是LED显示屏
LED显示屏是一种利用发光二极管(LED)作为光源的显示设备。它通过控制LED 发光的方式来显示图像、文字和视频，广泛应用于室内和室外的信息展示和 广告媒体。
市场前景
随着LED显示屏技术的不断进步， 市场需求将持续增长，具有广 阔的发展前景。
LED显示屏的发展趋势
未来发展方向
LED显示屏将朝着更高的分辨率、 更高的亮度和更薄的设计方向发 展。
技术发展趋势
LED显示屏的技术将继续创新， 实现更低的功耗、更好的色彩还 原和更稳定的显示效果。
应用发展趋势

2009.8.5
现代显示技术
中国OLED显示技术有可能实现 我国显示产业强国梦想
• 1991年中国开展OLED的研究，大陆有数十家科研机构和 企业从事ED的研发和产业化工作。
• OLED的出现"拥有自主知识产权，平等参与国际竞争"的 跨越式发展提供了难得的历史机遇。
• 中国OLED基础技术与国外差距不大，获得了大量的专利 技术。
• 2004日本已经有少数产品问世， 05年之后形成产业规模。
• 日本SONY公司开发了27英寸全高清(分辨率1 920×1 080) 电视样机。
• OLED还需进一步改进生产工艺、降低生产成本、缩短生产 节拍时间、提高产率。
• PLED技术的成熟有助于成本的降低。 • 硅基OLED非常适合应用于近眼显示,尤其是军用
现代显示技术

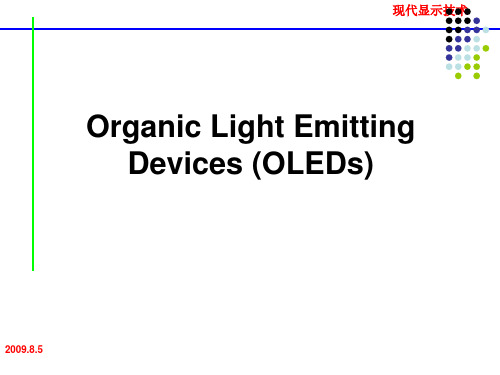

Organic Light Emitting Devices (OLEDs)
2009.8.5
现代显示技术
1、定义 • 有机电致发光显示器OLED • Organic Light Emitting Diode 有機發光二極體， • Organic Electroluminescence，簡稱OEL • 是一种在电场驱动下，通过载流子注入和复合导致有机材
• 2007年7月，OLED技术相关专利约1.6万件，其中日本约占 63%，韩国约占12.8%，美国约占12.2%，中国约占7.7%， 德国约占2%。韩国、中国具有较强增长后劲。
• 2008年6月， Universal Display公司的研究员，增强了 OLED照明取代传统照明的可行性，寿命达八万小时、效率 达50 lm/W@1,000 cd/m2，光输出相当于60瓦荧光管，目 前寿命问题一直困扰着OLED照明的商业化。

液晶
液晶是于1888年由奥地利植物学者Reinitzer发现， 是一种介于固体与液体之间，具有规则性分子排列的
有机化合物。 按照分子结构排列的不同分为三种： 类似粘土状的近晶型〔Smectic〕液晶、 类似细火柴棒的向列型〔Nematic〕液晶、 类似胆固醇状的胆甾型〔Cholestic〕液晶。
这三种液晶的物理特性都不尽相同， 一般最常用的液晶型式
LED的封装
• 单个LED管芯用合适的管壳封装，可构 成单体灯，常用作信号灯或微型光源。 把多个LED组合起来，可构成一位或多 位数码管、字符管等， 。
LED点阵块 5X7 8X8 16X16….
LED(Light Emitting Diode)数码管
共阳极数码管 共阴极数码管 每个显示字形对应一个二进制数码，
LCD液晶显示器主要技术指标
• 液晶显示器有其显著优点：平面型显示，体积小，重量轻，驱动电压 低，可用大规模集成电路直接驱动，可以在明亮环境下显示，不含有 害射线等。但LCD的响应时间慢、视角范围小、色彩亮度低。其主要 参数如下：
• A、电光响应特性 • B、对比度 。 • C、视角 • D、响应时间 人眼的反应时间大约为几十毫秒,故显示图象的变化对
为向列型液晶，分子形状为细长棒形，长宽约1nm 10nm， 在不同电流电场作用下，液晶分子会做规则旋转90度排列，产生透光度
的差别， 如此在电源ON/OFF下产生明暗的区别， 依此原理控制每个像素，便可构成所需图像。
液晶
液晶显示原理
• 在两片玻璃基板上装有配向膜，所以液晶会沿着 沟槽配向，由于玻璃基板配向膜沟槽偏离90度， 所以液晶分子成为扭转型，当玻璃基板没有加入 电场时，光线透过偏光板跟着液晶做90度扭转， 通过下方偏光板，液晶面板显示白色〔如下图 左）；当玻璃基板加入电场时，液晶分子产生配 列变化，光线通过液晶分子空隙维持原方向，被 下方偏光板遮蔽，光线被吸收无法透出，液晶面 板显示黑色〔如图右）。液晶显示器便是根据此 电压有无，使面板达到显示效果。

Yayuhong.Co,Ltd
Yayuhong.Co.,Ltd
Page 6
6
LED的优点
LED的内在特征决定了它是最理想的光源去代替传统的光源，它有着广泛的用途。 体积小 ： LED基本上是一块很小的晶片被封装在环氧树脂里面，所以它非常的小，非常的轻。 耗电量低 ：LED耗电非常低，一般来说LED的工作电压是2-3.6V。工作电流是0.02-0.03A。这 就是说：它消耗的电不超过0.1W。 使用寿命长 ：在恰当的电流和电压下，LED的使用寿命可达10万小时。 高亮度低热量
Yayuhong.Co,Ltd
Yayuhong.Co.,Ltd
Page 5
5
LED的发展历程 （三）
光LED照明新光源的应用前景。 为了说明白光LED的特点，先看看目前 所用的照明灯光源的状况。白炽灯和卤钨灯，其光效为12～24流明/瓦； 荧光灯和HID灯的光效为50～120流明/瓦。对白光LED：在1998年，白 光LED的光效只有5流明/瓦，到了1999年已达到15流明/瓦，这一指标与 一般家用白炽灯相近，而在2000年时，白光LED的光效已达25流明/瓦， 这一指标与卤钨灯相近。有公司预测，到2005年，LED的光效可达50流 明/瓦，到2015年时，LED的光效可望达到150～200流明/瓦。那时的白 光LED的工作电流就可达安培级。由此可见开发白光LED作家用照明光 源，将成可能的现实。
发光二极管的核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n 型半导体之间有一个过渡层，称为p-n结。在某些半导体材料的PN结中，注入的少 数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直 接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。这种利用注入 式电致发光原理制作的二极管叫发光二极管，通称LED。

11
单色/双基色/全彩屏:三原色为红色 / 绿色 / 蓝 色；若一颗象素管中含有此三种发光二极管 则称为全彩显示屏；若只有红 + 绿称为双基 色屏，若只有一种颜色如红色或黄色则称为 单色显示屏，单色显示屏以播放纯文字内容 为主，双基色则以文字 + 图案 + 动画为主， 全彩屏则以播发视频信号为主。
7.对比度 对比度:在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值。 对比度＝发光时的亮度 （发光亮度）/不发光时的亮度（反射亮度）
39
8.白平衡 白色可由RGB三色按比例混合而成, RGB所占比例为3:6:1
（精确比3.0：5.9：1.1）。
40 色谱图
9.像素失控率 像素失控率: 是指显示屏的最小成像单元（像素）工作不正常（失控)所
34
2.分辨率 模组分辨率: LED模组横向像素点数乘以纵向像素点数。 屏体分辨率: LED显示屏横向像素点数乘以纵向像素点数。 屏幕的分辨率越高，可以显示的内容越多，画面越细腻，但是分辨率越高，造价
也就越昂贵。
16*8
32*16
16*16
16*16
35
密度density (点数)
8—防止沉默的影响
14
LED类型
主要分为三大类：插件、贴片、点阵模块 插件型灯珠主要应用在户外显示屏。 具体规格有：椭圆形546、346、246、146及食人鱼等 贴片型灯珠应用可分为户内显示屏、户外显示屏两大类。 一类为常规（户内显示屏）贴片灯珠,如3528、5050、2121、0805、1515等 二类为户外显示屏灯珠，超高型2727、1921、3535、5050等 点阵模块：常规F3、F3.75、F5
单位面积上像素点的数量(单位：点/m2)。点数同点间距存在一定计算关系， 计算公式是：密度=1÷像素中心距2 LED显示屏的密度越高，图像越清晰，最佳观看距离范围越小。

比较: 静态驱动不需要行控制电路，成本较高、但显示效果好、稳定性好、亮度损失较小 等；扫描驱动它需要行控制电路，但成本低，显示效果差,稳定性较差,亮度损失较 大等。扫描又分为1/32扫、1/16扫、1/8扫、1/4扫、1/2扫。通常室内采用1/4-
1/32，室外一般采用1/8-1/2或静态。
14.什么是同步系统？什么是异步系统？
(1)显示屏主体 (2)固定安装结构 (3)控制系统 (4)数据传输系统 (5)音视频多媒体处理系统 (6)配电系统 (7)状态监控系统 (8)散热系统
3.LED显示屏基本组成示意图
4.常规室内固定安装LED显示屏规格参数
5.常规户外固定安装LED显示屏规格参数
第五章 LED显示屏专业术语
1.像素，像素直径，点间距
胶体：LED胶体会影响到散热、亮度一致性、角度等参数。
第三章 LED显示屏箱体
1.箱体分类
1.1 按材料分类 a. 铁箱体(冷轧板,厚度1.0mm,1.2mm,1.5mm) b. 铝箱体(5052,厚度2mm)
1.2 按使用方式分类 a. 托架(加磁柱和铝边框) b. 简易箱体 c. 密封箱体 d. 防水箱体 e. 吊装箱体 f. 球场屏箱体 g. 弧形箱体 h. 窗帘屏 i. 租赁箱体 j. 喷绘屏箱体 k. 异形箱体 l. 地砖屏
同步和异步是相对电脑所言。同步系统指显示屏所显示的内容和 电脑显示器同步显示的LED显示屏控制系统。
异步系统指将计算机编辑好的显示数据事先存储在显示屏控制系 统内，计算机关机后不会影响LED显示屏的正常显示。
15.什么情况下用网线和光纤
当显示屏和控制电脑的距离在100米内时用网线； 当显示屏和控制电脑的距离小于500米大于100米时可用中继器或多模光纤； 当显示屏和控制电脑的距离大于500米小于20KM时用单模光纤。

LOGO
LED显示屏基本简介
LED显示屏（LED panel）：LED就是light emitting diode ，发光二极 管的英文缩写，简称LED。它是一种通过控制半导体发光二极管的显 示方式，其大概的样子就是由很多个通常是红色的发光二极管组成， 靠灯的亮灭来显示字符。用来显示文字、图形、图像、动画、行情、 视频、录像信号等各种信息的显示屏幕。
观看距离和观看角度与显示面积有一个经验规划，同时图象研究
在显示屏观看距离和观看角度上有具体设计要求。在显示屏设计时应
该尽可能的满足设计要求，合理规划。
LOGO
可以给学校添加热闹，再一突 出学校大气。 学校公告，新闻等等信息发布！ 学校周年庆，或者举办运动会！ 校长会议等等都可现场直播， 第一时间传达信息！
出现灯泡制造过程中或者破损后可能泄漏汞离子，荧光粉之类公共危 害事件。 4 .高防护等级：产品防护等级高达IP65，能完全适应各种恶劣气候 5.拆装维修便利:模块化条组设计，可方便、快捷地安装、拆缷与维护
LOGO
lED屏幕的建设过程
添加校园特色项目IED灯,适 当培养大家的能力，提高大 家的合作能力，使大家可以 有扎实的基础。使团队走上 社会有更好的发展。
时间
进度
2013年11月 2013年12月至
2014年2月 2014年3 月 2014年5月
完成项目策化， 准备项目材料 项目实施操作
完成项目，对产 品进行实地测试
项目验收
LOGO
谢谢观赏
LOGO
Page 2
LOGO
与众不同的LED
白天和夜晚、不同的时间和地点环境的亮度变化极大，如果LED显 示屏的播放亮度大于环境亮度60%我们就明显感觉眼睛的不适应，也 就是说造成了对人的光污染。通过户外亮度采集系统，随时的对环境 亮度采集。显示屏控制系统通过接收系统数据通过软件自动换算适合 环境的播出亮度。使人们在观看时可以感觉色彩柔和。避免人们对光 的不舒适感。

大角度 同样的芯片。 ,亮度与视角成反比 程度视角与垂直视角 点阵程度160 室内表贴 三并一140，三合一
120 户外全彩程度110,双色90
themegallery
Logo
Company Logo
可视角
Logo
▪ 可视角是指刚好能看到显示屏上图像内容的方向，与显 示屏法线所成的夹角；
。
themegallery
Company Logo
静态驱动与扫描驱动
Logo
从驱动IC的输出脚到像素点之间实行“点对点〞的控制叫 做静态驱动；
从驱动IC的输出脚到像素点之间实行“点对列〞的控制叫 做扫描。驱动，它需求行控制电路；
从驱动板上可以很清楚的看出：静态驱动不需求行控制电 路，本钱较高、但显示效果好、稳定性好、亮度损失较 小等；扫描驱动它需求行控制电路，但本钱低，显示效 果差、稳定性较差、亮度损失较大等；
。
themegallery
Company Logo
亮度等级
Logo
▪ 整屏亮度在最低到最高亮度之间的手动或自动调理的级 数
。
themegallery
Company Logo
屏体亮度
❖ 户内屏亮度：500~2000cd/㎡ ❖ 半户外屏亮度：2000~4000cd/㎡ ❖ 户外屏亮度：4000~8000cd/㎡
。
Logo
themegallery
Company Logo
屏体分辨率
▪ 程度像素数X垂直像素数
。
Logo
themegallery
Company Logo
LED模组
由假设干个显示像素组成的，构造上独立、 能组成LED显示屏的最小单元。典型有 “8*8〞、“8*16〞“16*16〞 等
