LED显示屏培训资料(课堂PPT)
- 格式：ppt
- 大小：6.46 MB
- 文档页数：28
下载文档原格式
合集下载
显示屏基础知识培训教材PPT课件
6、控制距离（effective control distance） 发送卡与接收卡之间的距离 一般网线为：100米 光纤为：500－－10000米
19
显示屏报价方法
按每平方米报价 每平方米的价格X显示屏的面积+控制
系统价格+扫描卡的价格+其它附件 如 LS-I-XX
每平方米单价：12833元 显示屏面积：1.5mX2m=3m² 显示屏价格:12833元X3m²+控制系统 价格+扫描卡价格+附件

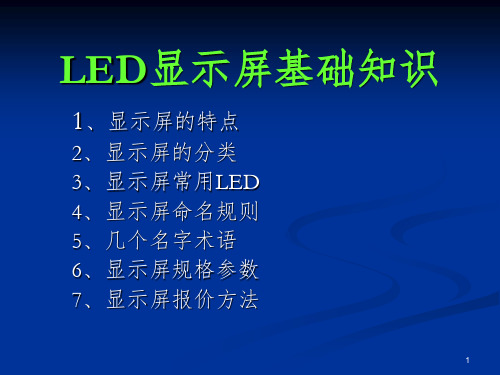

LED显示屏基础知识
1、显示屏的特点
2、显示屏的分类 3、显示屏常用LED 4、显示屏命名规则 5、几个名字术语 6、显示屏规格参数 7、显示屏报价方法
1
显示屏的特点
亮度高：户内亮度＞1000CD/M²，户外亮度＞ 5000CD/M²。
视角宽：水平角度120º，垂直角度60º。 颜色丰富：可显示16.7Million种颜色。 寿命长：＞100000小时。 模块化结构设计、重量轻、安装方便、易于维护。
2
显示屏的特点
可直接播放电视、录像、视频、VCD和动画等节 目。
RGB三色可单独调整亮度和对比度，并具有手动 或自动调整的功能，使色彩更纯真，还原性更好。
数据传输可靠性高，抗干扰性强，布线简捷、美 观，通讯距离网线可达100米，多模光纤500米， 单模光纤15千米。
全天候结构设计、可防雷、防雨、防霉、防风， 可在各种恶劣环境下工作。
显示屏常用LED
5、Φ5及Φ3椭圆型LED 一般用于室外
10
显示屏常用LED
6、 Φ5，Φ3圆头和平头LED 一般用于室外屏
11
显示屏命名规则
LS-I-7.62-0805-SMD-RGB LS-I-7.62-SSMD-RGB LS-I-40-5oval-MESH-RGB
19
显示屏报价方法
按每平方米报价 每平方米的价格X显示屏的面积+控制
系统价格+扫描卡的价格+其它附件 如 LS-I-XX
每平方米单价：12833元 显示屏面积：1.5mX2m=3m² 显示屏价格:12833元X3m²+控制系统 价格+扫描卡价格+附件
LED显示屏基础知识
1、显示屏的特点
2、显示屏的分类 3、显示屏常用LED 4、显示屏命名规则 5、几个名字术语 6、显示屏规格参数 7、显示屏报价方法
1
显示屏的特点
亮度高：户内亮度＞1000CD/M²，户外亮度＞ 5000CD/M²。
视角宽：水平角度120º，垂直角度60º。 颜色丰富：可显示16.7Million种颜色。 寿命长：＞100000小时。 模块化结构设计、重量轻、安装方便、易于维护。
2
显示屏的特点
可直接播放电视、录像、视频、VCD和动画等节 目。
RGB三色可单独调整亮度和对比度，并具有手动 或自动调整的功能，使色彩更纯真，还原性更好。
数据传输可靠性高，抗干扰性强，布线简捷、美 观，通讯距离网线可达100米，多模光纤500米， 单模光纤15千米。
全天候结构设计、可防雷、防雨、防霉、防风， 可在各种恶劣环境下工作。
显示屏常用LED
5、Φ5及Φ3椭圆型LED 一般用于室外
10
显示屏常用LED
6、 Φ5，Φ3圆头和平头LED 一般用于室外屏
11
显示屏命名规则
LS-I-7.62-0805-SMD-RGB LS-I-7.62-SSMD-RGB LS-I-40-5oval-MESH-RGB
LED显示屏学习资料ppt课件
31
⑻ 显示混乱，但输出到下一块板的 信号正常
1、 检测245对应的STB锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线 路。
32
⑼ 显示混乱，输出不正常
1、 检测时钟CLK锁存STB信号是否短路。 2、 检测245的时钟CLK是否有输入输出。 3、 检测时钟信号是否短路到其它线路。 注：主要检测时钟与锁存信号。
2
单元板的构成
单元板的组成:由灯珠、PCB板、IC芯片、 电阻、电容、稳压管等电子元器件组成
3
芯片的种类
单元板上的芯片有： ⑴ 245芯片（信号放大作用） ⑵ 138芯片（二进制译十六进制） ⑶ 4953芯片（行信号） ⑷ 驱动芯片（5020、5024、5026、16126等）
4
信号的种类
从排线输入输出信号：R（红色） G（绿色） B（蓝色） ABCD（行信号） CLK（时钟信 号） STB（锁存信号）OE（使能信号）
注意：如果是两组数据，RGB则为R1G1B1 R2G2B2
5
245芯片
245芯片承担着信号通道，所有信号必须经过它， 起到信号放大的功能。
通俗讲：245芯片个头最大（如果是小芯片则最 宽），一般有1-3颗。此芯片就是一个中转站，将 从排线传过来的信号放大，再分传给后面的芯片 和输出。以两组信号为例，信号为R1 G1 B1 R2 G2 B2 CLK LAT OE ，一般用2个245芯片，有的 用3个245芯片，245芯片越多，每个245承载的功 率越小，热量越低，但成本越高。245的输入输出 很有规律，左边一脚进的是哪种信号，右边对应 的小一脚就输出哪种信号。
第3脚是时钟信号，时钟信号是245给的，每组的 时钟信号全都连在一起。
第4脚是锁存信号，锁存信号是245给的，每组的 时钟信号全都连在一起。
⑻ 显示混乱，但输出到下一块板的 信号正常
1、 检测245对应的STB锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线 路。
32
⑼ 显示混乱，输出不正常
1、 检测时钟CLK锁存STB信号是否短路。 2、 检测245的时钟CLK是否有输入输出。 3、 检测时钟信号是否短路到其它线路。 注：主要检测时钟与锁存信号。
2
单元板的构成
单元板的组成:由灯珠、PCB板、IC芯片、 电阻、电容、稳压管等电子元器件组成
3
芯片的种类
单元板上的芯片有： ⑴ 245芯片（信号放大作用） ⑵ 138芯片（二进制译十六进制） ⑶ 4953芯片（行信号） ⑷ 驱动芯片（5020、5024、5026、16126等）
4
信号的种类
从排线输入输出信号：R（红色） G（绿色） B（蓝色） ABCD（行信号） CLK（时钟信 号） STB（锁存信号）OE（使能信号）
注意：如果是两组数据，RGB则为R1G1B1 R2G2B2
5
245芯片
245芯片承担着信号通道，所有信号必须经过它， 起到信号放大的功能。
通俗讲：245芯片个头最大（如果是小芯片则最 宽），一般有1-3颗。此芯片就是一个中转站，将 从排线传过来的信号放大，再分传给后面的芯片 和输出。以两组信号为例，信号为R1 G1 B1 R2 G2 B2 CLK LAT OE ，一般用2个245芯片，有的 用3个245芯片，245芯片越多，每个245承载的功 率越小，热量越低，但成本越高。245的输入输出 很有规律，左边一脚进的是哪种信号，右边对应 的小一脚就输出哪种信号。
第3脚是时钟信号，时钟信号是245给的，每组的 时钟信号全都连在一起。
第4脚是锁存信号，锁存信号是245给的，每组的 时钟信号全都连在一起。
LED显示屏销售人员培训PPT课件
Discreet LED 穿孔式
SMD 3 in 1 表贴3合1
SMD 1 chip 表贴单芯片
LED基本知识
LED分类（应用范围）
穿孔式LED: 主要针对室外用 较高的亮度 一个 LED一个颜色 较低的分辨率，较大的观看距离 防水 (IP65)
表面安装(SMD)基显示器: 针对室内用 中等亮度 一个管壳中3种颜色 较高的分辨率，较短的观看距离
目录
LED基本知识………………………………….....................2 LED常用术语………………………………………………...5 LED芯片主要厂家…………………………………………...8 LED应用……………………………………………………...9 LED显示屏…………………………………………………...12 LED显示屏主要厂家………………………………………...16 LED显示屏分类………………………………………………18 LED显示屏技术参数…………………………………………21 LED显示屏安装方式…………………………………………35 LED显示屏安装要求…………………………………………37 LED显示屏应用范围…………………………………………38
台湾光磊科技，在全彩显示屏中应用最为广泛 ，价格适中， 属中档产品。
美国AXT晶片大连路美公司分割，他的亮度高，稳定性 相对也好，行业厂家中户外显示屏中得到大部分使用。
LED应用
◆LCD屏背光
电视机 笔记本电脑
手机
LED应用
◆LED照明
LED应用
◆LED显示
LED显示屏
◆LED显示屏简介
LED显示屏：把LED按一定的点间距纵、横排成阵列，通过控制LED发光管 显示文字、图像、动画、视频等各种信息的显示屏幕。
SMD 3 in 1 表贴3合1
SMD 1 chip 表贴单芯片
LED基本知识
LED分类（应用范围）
穿孔式LED: 主要针对室外用 较高的亮度 一个 LED一个颜色 较低的分辨率，较大的观看距离 防水 (IP65)
表面安装(SMD)基显示器: 针对室内用 中等亮度 一个管壳中3种颜色 较高的分辨率，较短的观看距离
目录
LED基本知识………………………………….....................2 LED常用术语………………………………………………...5 LED芯片主要厂家…………………………………………...8 LED应用……………………………………………………...9 LED显示屏…………………………………………………...12 LED显示屏主要厂家………………………………………...16 LED显示屏分类………………………………………………18 LED显示屏技术参数…………………………………………21 LED显示屏安装方式…………………………………………35 LED显示屏安装要求…………………………………………37 LED显示屏应用范围…………………………………………38
台湾光磊科技，在全彩显示屏中应用最为广泛 ，价格适中， 属中档产品。
美国AXT晶片大连路美公司分割，他的亮度高，稳定性 相对也好，行业厂家中户外显示屏中得到大部分使用。
LED应用
◆LCD屏背光
电视机 笔记本电脑
手机
LED应用
◆LED照明
LED应用
◆LED显示
LED显示屏
◆LED显示屏简介
LED显示屏：把LED按一定的点间距纵、横排成阵列，通过控制LED发光管 显示文字、图像、动画、视频等各种信息的显示屏幕。
LED屏培训方案PPT课件
7. LED显示屏用户选择指南：
室内屏适用场所：舞台、会议室、指挥室、车站，医院，银行，证券交易所， 政府办公单位等 亚户外屏适用场所：橱窗大厅，大门口等有挡雨的场合 户外屏适用场所：体育馆，广场，车站，码头等
8. 国内LED显示屏厂商主要集中的区域：
国内LED显示屏厂商主要集中在：华东、华北、华南区域
2. LED显示屏的三基色是指：
红色、绿色、蓝色。
3. LED显示屏是由哪几部份构成的？
答：LED显示屏是由框架、显示单元板/模组、控制系统 、开关电源、排线、输入设备及其它配件组 装构成的。
4. LED显示屏的作用：
条形屏、图文屏、视屏、异型屏
5. LED显示屏供电是由哪三线组成：
答：LED大屏供电由火线、零线及地线三线组成的。
02 LED基础知识及模组
可编辑课件PPT
7
LED简介:
1.什么是LED？
答：LED是发光二极管Light Emitting Diode英文缩写，是一种半导体固体发光器件，它是利用固体半导体芯 片作为发光材料，当两端加上正向电压，半导体中的载流子发生复合引起光子发射，直接发出红、黄、蓝、 绿、青、橙、紫、白色的光。
3. LED优点
它具有高亮度，视觉大，图象清晰，色彩鲜艳，稳定性好，功耗低，节能环保，光效高，寿命长等优点。ຫໍສະໝຸດ 可编辑课件PPT8
LED分类:
4.LED形状介绍及使用环境
A、直插型 a、346(φ3椭圆)
3mm椭圆灯 346封装 发光颜色：R G B
户外全彩Q10模组 户外全彩Q12模组
户外单双色12模组
户外全彩Q16模组
可编辑课件PPT
9
LED分类:
4.LED形状介绍及使用环境
LED大屏业务培训PPT
我国LED显示屏产业从满足国内市场开始，目前已形成了一定的出口规模， 全彩色显示屏销售近年增长较快。据2005年LED显示屏行业协会对110家会 员单位所做的统计，33.4亿元人民币销售总额中的全彩屏的销售额为17.34亿 元，出口额为5.51亿元人民币，在出口额中全彩屏有4.81亿元人民币。 LED显示屏产业总体也达到了一定的规模，LED显示屏行业协会对110家 会员单位所做的统计中，企业从业人数为11380人，其中管理人员2060人， 占从业人数的18.1%；科技人员3570人，占到从业人数的31.4%；生产工人 数5750人，占到从业人数的50.5%。 技术：立足国内自主开发 近期LED显示屏的技术发展主要在以下领域：LED显示屏的显示颜色、亮 度、视角等性能指标的综合改善和提高；色彩和灰度控制技术发展，有效提 高全彩色显示屏的色彩还原能力和视频质量；恒流驱动控制技术得到广泛应 用，LED驱动IC及LED制造商自主设计开发的LED专用IC也有一定应用；在 系统技术方面，应用了自动检测、远程控制等技术，提高整体的稳定性和可 靠性；在产品结构工艺上，显示屏的平整度、散热和防护等级等受到厂家关 注和重视。在新产品和新的应用领域方面，近年也有新的拓展。随着显示屏 行业和技术的发展，有不少企业开发了具有自主知识产权的显示技术，并拥 有多项专利和商标。
LED 彩色显示屏市场/客户群体分布
• LED全彩显示屏的市场分为国内市场与国外市 场，国内户外显示屏市场按场地主要分为：政 府广场形象工程 体育馆 商场 房地产楼盘 娱乐 演出场所 大型户外广告租售；户内显示屏市 场主要为 体育馆 娱乐场所 剧院 会议室 商场。 • 政府广场形象工程的主要表现方式为与政府相 对应的文化广场，文化广场是市民游玩的具有 聚合力的场所，大型显示屏的需求是硬性的， 一般采取招标方式，不透明操作及幕后交易比 较多，中标需要有很高的公关能力。体育场馆 作为政府投资项目，同样需要较强公关能力。 私人行为的如商场 房地产楼盘 酒店等的LED彩 色显示屏项目对产品的性价比要求比较高。
《LED显示产品培训》PPT课件
LED显示屏分类
LED显示屏分类LED显示屏关 Nhomakorabea指标 1、LED相关术语 2、LED显示屏物理指标 3、LED显示屏电性能指标 4、LED显示屏光学指标
LED相关术语
LED相关术语
LED相关术语
LED显示屏物理指标
LED显示屏物理指标
LED显示屏物理指标
LED显示屏电性能指标
谢谢
防高温、防风，防雷击等，屏体要做三防处理（防潮湿，防 盐雾，防霉菌），而户内屏则无须考虑这些问题。
LED显示屏分类
LED显示屏的种类较多，大致有以下四种分类法： 按使用环境分类 按工作方式分类 按组成颜色分类 按单位密度/点大小分类 不同类型显示屏用途不同，各有优缺点，可根据需要侧重选择。
LED显示产品知识介绍
2010年05月
1、LED显示屏基本介绍 2、LED显示屏关键指标 3、LED显示屏选择指南
LED显示屏基本介绍
1、什么是LED 2、LED名词解释 3、LED显示屏分类
什么是LED
什么是LED
LED显示屏名词解释
LED显示屏名词解释
LED显示屏名词解释
LED显示屏光学指标
LED显示屏光学指标
LED显示屏光学指标
LED显示屏选择指南
1、考虑用户场地所能允许的屏体面积的因素。
2、红绿蓝在白色构成方面的亮度要求 3、在明确亮度及点密度的要求条件下，单管的亮度计算 4、显示屏的安装要求
LED显示屏选择指南
LED显示屏选择指南
LED显示屏选择指南
LED显示屏名词解释
LED显示系统基本构成
LED显示系统基本构成
LED显示系统基本构成
LED显示屏资料.ppt
答：它起数据信号缓冲作用，每个裸板上有2个1/8扫描时有4个。
5、74HC595芯片的作用是什么？一块裸板中 有几个这样的芯片？
答：答：74HC595芯片是单元板上控制红绿的列信号的；一块裸板上在 用于做单元板时有16个
6、74HC138芯片的作用是什么？一块裸板中 有几块这样的芯片？
答：74HC138芯片是一个八位译码器，一块裸板上有2个这样的芯片。
销售培训
焊接组工艺等
销售部
焊接组工艺等
1、单元板由哪些部件构成？
答： 单元板由祼板和32块模块组成。
2、目前，公司主要生产哪些规格和型号的单 元板？
答：单元板有：室内3.0单双、3.75单双、5.0单双；半户外5.0单、半户 外3.75单；亚户外P10单红、亚户外P12.5单红。
3、什么是模块？
答：电容用于过滤外来信号，扰干扰，一块裸板中有2个电容，在电源座 的两边，一块5.0双色板有4个。
11、裸板中电源座的作用是什么？一块裸板中一几个 电源座？在裸板的哪个位置
答：对于单元板接入直流工作电压。一块裸板中有一个电源座在裸板的正 中位置。
12、什么是高电平和低电平？
答：高电平是正压（正极），低电平是负压（负极）。
行业情况
3、LED显示屏按使用环境分有哪几类？
答：LED显示屏按使用环境可分为：室内屏，半户外屏，户外屏。
室内屏
半户外屏
户外屏
行业情况
4、LED显示屏按颜色可分有哪几类？
答：LED显示屏按显示颜色可分为：单基色屏；双基色屏；三基色屏； 单基色一般指单红色；双基色一般指红、绿、黄三种颜色；三基色指 红、绿、蓝三种颜色，称全彩色
焊接组工艺等
10、各型号单元板的实际尺寸是多少？（长*宽）
5、74HC595芯片的作用是什么？一块裸板中 有几个这样的芯片？
答：答：74HC595芯片是单元板上控制红绿的列信号的；一块裸板上在 用于做单元板时有16个
6、74HC138芯片的作用是什么？一块裸板中 有几块这样的芯片？
答：74HC138芯片是一个八位译码器，一块裸板上有2个这样的芯片。
销售培训
焊接组工艺等
销售部
焊接组工艺等
1、单元板由哪些部件构成？
答： 单元板由祼板和32块模块组成。
2、目前，公司主要生产哪些规格和型号的单 元板？
答：单元板有：室内3.0单双、3.75单双、5.0单双；半户外5.0单、半户 外3.75单；亚户外P10单红、亚户外P12.5单红。
3、什么是模块？
答：电容用于过滤外来信号，扰干扰，一块裸板中有2个电容，在电源座 的两边，一块5.0双色板有4个。
11、裸板中电源座的作用是什么？一块裸板中一几个 电源座？在裸板的哪个位置
答：对于单元板接入直流工作电压。一块裸板中有一个电源座在裸板的正 中位置。
12、什么是高电平和低电平？
答：高电平是正压（正极），低电平是负压（负极）。
行业情况
3、LED显示屏按使用环境分有哪几类？
答：LED显示屏按使用环境可分为：室内屏，半户外屏，户外屏。
室内屏
半户外屏
户外屏
行业情况
4、LED显示屏按颜色可分有哪几类？
答：LED显示屏按显示颜色可分为：单基色屏；双基色屏；三基色屏； 单基色一般指单红色；双基色一般指红、绿、黄三种颜色；三基色指 红、绿、蓝三种颜色，称全彩色
焊接组工艺等
10、各型号单元板的实际尺寸是多少？（长*宽）
《LED显示屏培训》课件
闪屏问题
分析LED显示屏出现闪屏问题的原因，以及如何 进行调整以避免闪烁问题。
扩展知识
1
灰级别
这部分将对灰度级别的概念进行详细介绍，并解释灰度级别与显示效果之间的关系。
2
点距与分辨率
详细讲解LED显示屏渲染的两个关键参数：点距和分辨率。
3
亮度与对比度调节
介绍LED显示屏的亮度、对比度参数，以及如何进行调节。
发展趋势
介绍现代LED显示屏技术的发展历程，并对以后 的发展趋势进行展望。
应用领域
详细介绍LED显示屏广泛应用于各个领域的例子， 让大家更好地了解LED显示屏的实际市场。
基本原理
1
光电转换
LED显示屏的基本原理之一，介绍LED显示屏的发光原理。
2
RGB原色显示
介绍LED显示屏如何利用RGB三种颜色的光信号进行图像显示。
实例分析
成功案例分析
以LED显示屏在演唱会、体育场等大型活动中的 应用做为案例，进行详细阐述。
故障案例分析
通过分析LED显示屏常见故障现象，提供相应的 解决方案。
介绍LED显示屏的屏体安装，包括墙挂、吊装、 支架、螺丝、电线等。
定期维护
介绍如何针对LED显示屏进行定期的维护和保 养，延长使用寿命。
常见问题及解决方案
显示异常
列出LED显示屏常见的几种显示异常情况，分析 导致这些异常的原因，并给出解决方案。
色彩不准确
涵盖LED显示屏可能会出现的色彩误差的原因及 解决方案，以及如何调整LED 显示屏以改善其色 调准确性。
《LED显示屏培训》PPT 课件
为了帮助大家更好地了解LED显示屏，我准备了这个PPT课件。在这里，我将 详细介绍它的基本原理、应用领域、安装和维护、常见问题及解决方案，以 及其他的扩展知识。我们希望这份课件能对您有所帮助。
LED显示屏销售人员培训PPT课件
密度(点/m2)
点间距（mm)
44100 40000 17200 10000 6944 3906 2500 2066
4.75 5
7.625 10 12 16 20 22
最佳视距（米）
最近
最远
2
26
3
28
4
42
5
55
8
66
15
88
20
110
20
140
LED显示屏技术参数
◆平整度 发光二级管、像素、显示模块、显示模组在组成LED显示屏平面时的凹凸偏差。
★电视墙（TV-Wall）：表面有分隔线，视觉上有异物感，而且受视角的影响大， 可视角度小，另外室外应用亮度上效果差，但室内表现电视画面时效果良好。
★彩色液晶显示（LCD）：同样价格昂贵、电路复杂，面积不能太大，但画面细 腻、视感好。
★映象投影设备：亮度小，清晰度差（画面受光不均匀）。投影受障碍物影响， 但优点是安装方便、维护简单。
LED显示屏
◆LED显示屏基本构成 像素——显示模块——显示模组——LED大屏幕
通过一定的控制方式，LED显示屏是由像素点组成显示模块，进而由显示模块组成显 示模组，并由显示模组任意拼接，组合成为LED大屏幕
LED显示屏
◆LED显示屏系统基本构成
LED显示屏
◆LED显示屏与其他显示设备比较 目前具有视频效果的几种媒体，其性能优势各有千秋：
◆灰度等级：
LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。是指亮度
的明暗程度。对于数字化的显示技术而言，灰度是显示色彩数的决定因素。
一般而言灰度越高，显示的色彩越丰富，画面也越细腻，更易表现丰富的细
节。 位数 灰度
LED显示屏知识培训ppt课件
11
单色/双基色/全彩屏:三原色为红色 / 绿色 / 蓝 色；若一颗象素管中含有此三种发光二极管 则称为全彩显示屏；若只有红 + 绿称为双基 色屏，若只有一种颜色如红色或黄色则称为 单色显示屏，单色显示屏以播放纯文字内容 为主，双基色则以文字 + 图案 + 动画为主， 全彩屏则以播发视频信号为主。
7.对比度 对比度:在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值。 对比度＝发光时的亮度 （发光亮度）/不发光时的亮度（反射亮度）
39
8.白平衡 白色可由RGB三色按比例混合而成, RGB所占比例为3:6:1
（精确比3.0：5.9：1.1）。
40 色谱图
9.像素失控率 像素失控率: 是指显示屏的最小成像单元（像素）工作不正常（失控)所
34
2.分辨率 模组分辨率: LED模组横向像素点数乘以纵向像素点数。 屏体分辨率: LED显示屏横向像素点数乘以纵向像素点数。 屏幕的分辨率越高，可以显示的内容越多，画面越细腻，但是分辨率越高，造价
也就越昂贵。
16*8
32*16
16*16
16*16
35
密度density (点数)
8—防止沉默的影响
14
LED类型
主要分为三大类：插件、贴片、点阵模块 插件型灯珠主要应用在户外显示屏。 具体规格有：椭圆形546、346、246、146及食人鱼等 贴片型灯珠应用可分为户内显示屏、户外显示屏两大类。 一类为常规（户内显示屏）贴片灯珠,如3528、5050、2121、0805、1515等 二类为户外显示屏灯珠，超高型2727、1921、3535、5050等 点阵模块：常规F3、F3.75、F5
单位面积上像素点的数量(单位：点/m2)。点数同点间距存在一定计算关系， 计算公式是：密度=1÷像素中心距2 LED显示屏的密度越高，图像越清晰，最佳观看距离范围越小。
单色/双基色/全彩屏:三原色为红色 / 绿色 / 蓝 色；若一颗象素管中含有此三种发光二极管 则称为全彩显示屏；若只有红 + 绿称为双基 色屏，若只有一种颜色如红色或黄色则称为 单色显示屏，单色显示屏以播放纯文字内容 为主，双基色则以文字 + 图案 + 动画为主， 全彩屏则以播发视频信号为主。
7.对比度 对比度:在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值。 对比度＝发光时的亮度 （发光亮度）/不发光时的亮度（反射亮度）
39
8.白平衡 白色可由RGB三色按比例混合而成, RGB所占比例为3:6:1
（精确比3.0：5.9：1.1）。
40 色谱图
9.像素失控率 像素失控率: 是指显示屏的最小成像单元（像素）工作不正常（失控)所
34
2.分辨率 模组分辨率: LED模组横向像素点数乘以纵向像素点数。 屏体分辨率: LED显示屏横向像素点数乘以纵向像素点数。 屏幕的分辨率越高，可以显示的内容越多，画面越细腻，但是分辨率越高，造价
也就越昂贵。
16*8
32*16
16*16
16*16
35
密度density (点数)
8—防止沉默的影响
14
LED类型
主要分为三大类：插件、贴片、点阵模块 插件型灯珠主要应用在户外显示屏。 具体规格有：椭圆形546、346、246、146及食人鱼等 贴片型灯珠应用可分为户内显示屏、户外显示屏两大类。 一类为常规（户内显示屏）贴片灯珠,如3528、5050、2121、0805、1515等 二类为户外显示屏灯珠，超高型2727、1921、3535、5050等 点阵模块：常规F3、F3.75、F5
单位面积上像素点的数量(单位：点/m2)。点数同点间距存在一定计算关系， 计算公式是：密度=1÷像素中心距2 LED显示屏的密度越高，图像越清晰，最佳观看距离范围越小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6
三、LED显示屏的组成
7
三、LED显示屏的组成
箱体分类：
一、铁质LED箱体：铁箱体一般分为密封箱体和简易箱体两种。 1、密封LED箱体防护等级可以做到IP65,各种环境下都能正常工作，主要应用于户外。 2、简易LED显示屏箱体，做工相对简单，主要应于户内。
二、压铸铝LED箱体 压铸铝箱体重量轻，结构合理，精度高，可实现无缝拼接，目前基本占领户内、租赁LED显示屏市场。
寿命长： 在恰当的电流和电压下，LED的使用寿命可达10万小时。
视角大：室内视角可大于160度，户外视角可大于120度。
节能环保，性价比高： led显示屏发光材料本身属于节能产品，配置专用恒流驱动，节能IC和高转
化率驱动电源，且亮度可自动调节。
16
六、LED显示屏专业术语
1. 像素点、点间距
3
一、LED显示屏的介绍
4
一、LED显示屏的介绍
3.LED显示屏分类
a.按使用环境分：
室内（密度小、亮度低、不防水） 户外（亮度高、防水） 半户外（亮度高、不防水）
b.按显示颜色分：
单色（一般为单红） 双色（一般为红绿双色） 三基色（全彩）
c.按控制或使用方式：
同步显示屏 异步显示屏
d.按点间距分：
小间距 P1.25 P1.56 P1.667 P1.875 P1.923 P2 …
常规
P2.5 P3 P3.91 P4 P4.81 P5 P6 P7.62 P8 P10 …
5
二、LED显示屏的市场应用
LED显示屏由其高清的彩色显示画面、超强立体感、静如油画和动若电影 特性，及其能够广泛与智能设备相结合的优势快速占领生产生活的一些领域， 并且开始向更多的领域发起攻势，如广告传媒、舞台租赁、体育场馆、市政工 程、交通诱导、商业地产、会议展览、智慧城市等等…
2
一、LED显示屏的介绍
1.LED显示屏 LED显示屏（LED display）是一种平板显示器，由一块块小的LED模组组成， 用来显示文字、图像、视频、录像信号等各种信息的设备。
2.LED工作原理 LED，发光二极管（light emitting diode缩写）。 它是一种通过控制半导体PN结发光，由镓（Ga）与 砷（As）、磷（P）、氮（N）、铟（In）的化合物 制成的二极管，当电子与空穴复合时能辐射出可见 光，因而可以用来制成发光二极管。在电路及仪器 中作为指示灯，或者组成文字或数字显示。磷砷化 镓二极管发红光，磷化镓二极管发绿光，碳化硅二 极管发黄光，铟镓氮二极管发蓝光。
LED显示屏同步控制系统：主要用来实时显示视频、图文、通知等信息。主要用于室内或户外全彩LED显示屏。LED显示 屏同步控制系统控制显示屏的工作方式，基本等同于电脑的监视器，它以至少60帧/秒更新速率点对应地实时映射 电脑监视器上的图像,通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。 特点：实时性、表现力丰富、操作较为复杂、价格高，并且计算机显示器上的内容是完全同步显示，所以说，如 果计算机关闭了，那么LED显示屏也就不显示，因此播放时间会受到一定限制。这种系统，主要是用于对实时性要 求比较高的场所中。
三、镁合金LED箱体 镁合金是以镁为基础，加入其他元素组成合金。其特点是：密度小、比强度高，比弹性模量大，散热好，消震性好，承受 冲击载荷能力比铝合金大，耐有机物和碱的腐蚀性能好。镁合金用作LED箱体性价比高、安装简便，极佳的散热使产品更 具市场优势。
8
三、LED显示屏的组成
密封箱体与压铸箱体解析
LED显示屏异步控制系统：又称LED显示屏脱机控制系统或脱机卡。主要用来显示各种文字、符号和图形或动画为主。 画面显示信息由计算机编辑，经RS232/485串行口预先置入LED显示屏的帧存储器，然后逐屏显示播放，循环往复， 显示方式丰富多彩，变化多样。 特点：操作简单、价格低廉、使用范围较广。最大的特点是可以分区域控制显示屏幕内容，与计算机显示器上的 内容是不同步的。先在计算机上编辑好以后，再发送到控制卡上，这时控制卡再进行显示。所以，即使计算机关 闭了，LED显示屏也能够进行显示，但是播放信息量会受到一定限制，因为控制卡存储量有一定的范围。它适用于 对实时性要求不高的场所中。
LED显示屏培训资料
1
目录
一．LED显示屏的介绍 二．LED显示屏的市场应用 三．LED显示屏的组成 四．LED显示屏控制系统 五．LED显示屏的特性与优点 六．LED显示屏专业术语 七．LED显示屏的计算方法 八．LED显示屏的安装方式 九．LED显示屏的选购与评估 一○．LED显示屏日常保养和常见故障及排除方法
a.
像素点:LED显示屏中每一个可被单独控制的发光单元称为像素（通俗讲就是一个LED灯就是一中两个像素点间的中心距离称为点间距。点间距越小，单位面积内像素密度越高，分辨
率也越高，成本也高。
2. 分辨率
a. 模组分辨率：LED模组横向像素点数*纵向像素点数 b. 屏体分辨率：LED显示屏横向像素点数*纵向像素点数
9
三、LED显示屏的组成
箱体屏安装流程图
10
三、LED显示屏的组成
室内磁吸前维护安装流程图
11
三、LED显示屏的组成
12
三、LED显示屏的组成
13
四、LED显示屏控制系统
什么是LED显示屏控制系统？
LED显示屏控制系统(LED Display Control System)又称LED显示屏控制器、LED显示屏控制卡。它是组成LED显示屏的核心部件、 主要负责接收来自计算机串行口或DVI接口的画面及视频显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所能 识别的串行显示数据和扫描控制时序。按照接入信号方式则可分为同步控制系统和异步控制系统。
14
四、LED显示屏控制系统
15
五、LED显示屏的特性与优点
面积延展性：LED显示屏可任意延展，屏幕面积可大可小，小至不到一平米，大则可达几百、上千平米。
亮度高：
LED使用冷发光技术，户外朝阳亮度要求大于8000cd/㎡，户外背阴亮度要求大于4000cd/㎡是唯一
能够在户外全天候使用的大型显示终端；室内LED显示屏的亮度要求800-2000cd/㎡。
三、LED显示屏的组成
7
三、LED显示屏的组成
箱体分类：
一、铁质LED箱体：铁箱体一般分为密封箱体和简易箱体两种。 1、密封LED箱体防护等级可以做到IP65,各种环境下都能正常工作，主要应用于户外。 2、简易LED显示屏箱体，做工相对简单，主要应于户内。
二、压铸铝LED箱体 压铸铝箱体重量轻，结构合理，精度高，可实现无缝拼接，目前基本占领户内、租赁LED显示屏市场。
寿命长： 在恰当的电流和电压下，LED的使用寿命可达10万小时。
视角大：室内视角可大于160度，户外视角可大于120度。
节能环保，性价比高： led显示屏发光材料本身属于节能产品，配置专用恒流驱动，节能IC和高转
化率驱动电源，且亮度可自动调节。
16
六、LED显示屏专业术语
1. 像素点、点间距
3
一、LED显示屏的介绍
4
一、LED显示屏的介绍
3.LED显示屏分类
a.按使用环境分：
室内（密度小、亮度低、不防水） 户外（亮度高、防水） 半户外（亮度高、不防水）
b.按显示颜色分：
单色（一般为单红） 双色（一般为红绿双色） 三基色（全彩）
c.按控制或使用方式：
同步显示屏 异步显示屏
d.按点间距分：
小间距 P1.25 P1.56 P1.667 P1.875 P1.923 P2 …
常规
P2.5 P3 P3.91 P4 P4.81 P5 P6 P7.62 P8 P10 …
5
二、LED显示屏的市场应用
LED显示屏由其高清的彩色显示画面、超强立体感、静如油画和动若电影 特性，及其能够广泛与智能设备相结合的优势快速占领生产生活的一些领域， 并且开始向更多的领域发起攻势，如广告传媒、舞台租赁、体育场馆、市政工 程、交通诱导、商业地产、会议展览、智慧城市等等…
2
一、LED显示屏的介绍
1.LED显示屏 LED显示屏（LED display）是一种平板显示器，由一块块小的LED模组组成， 用来显示文字、图像、视频、录像信号等各种信息的设备。
2.LED工作原理 LED，发光二极管（light emitting diode缩写）。 它是一种通过控制半导体PN结发光，由镓（Ga）与 砷（As）、磷（P）、氮（N）、铟（In）的化合物 制成的二极管，当电子与空穴复合时能辐射出可见 光，因而可以用来制成发光二极管。在电路及仪器 中作为指示灯，或者组成文字或数字显示。磷砷化 镓二极管发红光，磷化镓二极管发绿光，碳化硅二 极管发黄光，铟镓氮二极管发蓝光。
LED显示屏同步控制系统：主要用来实时显示视频、图文、通知等信息。主要用于室内或户外全彩LED显示屏。LED显示 屏同步控制系统控制显示屏的工作方式，基本等同于电脑的监视器，它以至少60帧/秒更新速率点对应地实时映射 电脑监视器上的图像,通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。 特点：实时性、表现力丰富、操作较为复杂、价格高，并且计算机显示器上的内容是完全同步显示，所以说，如 果计算机关闭了，那么LED显示屏也就不显示，因此播放时间会受到一定限制。这种系统，主要是用于对实时性要 求比较高的场所中。
三、镁合金LED箱体 镁合金是以镁为基础，加入其他元素组成合金。其特点是：密度小、比强度高，比弹性模量大，散热好，消震性好，承受 冲击载荷能力比铝合金大，耐有机物和碱的腐蚀性能好。镁合金用作LED箱体性价比高、安装简便，极佳的散热使产品更 具市场优势。
8
三、LED显示屏的组成
密封箱体与压铸箱体解析
LED显示屏异步控制系统：又称LED显示屏脱机控制系统或脱机卡。主要用来显示各种文字、符号和图形或动画为主。 画面显示信息由计算机编辑，经RS232/485串行口预先置入LED显示屏的帧存储器，然后逐屏显示播放，循环往复， 显示方式丰富多彩，变化多样。 特点：操作简单、价格低廉、使用范围较广。最大的特点是可以分区域控制显示屏幕内容，与计算机显示器上的 内容是不同步的。先在计算机上编辑好以后，再发送到控制卡上，这时控制卡再进行显示。所以，即使计算机关 闭了，LED显示屏也能够进行显示，但是播放信息量会受到一定限制，因为控制卡存储量有一定的范围。它适用于 对实时性要求不高的场所中。
LED显示屏培训资料
1
目录
一．LED显示屏的介绍 二．LED显示屏的市场应用 三．LED显示屏的组成 四．LED显示屏控制系统 五．LED显示屏的特性与优点 六．LED显示屏专业术语 七．LED显示屏的计算方法 八．LED显示屏的安装方式 九．LED显示屏的选购与评估 一○．LED显示屏日常保养和常见故障及排除方法
a.
像素点:LED显示屏中每一个可被单独控制的发光单元称为像素（通俗讲就是一个LED灯就是一中两个像素点间的中心距离称为点间距。点间距越小，单位面积内像素密度越高，分辨
率也越高，成本也高。
2. 分辨率
a. 模组分辨率：LED模组横向像素点数*纵向像素点数 b. 屏体分辨率：LED显示屏横向像素点数*纵向像素点数
9
三、LED显示屏的组成
箱体屏安装流程图
10
三、LED显示屏的组成
室内磁吸前维护安装流程图
11
三、LED显示屏的组成
12
三、LED显示屏的组成
13
四、LED显示屏控制系统
什么是LED显示屏控制系统？
LED显示屏控制系统(LED Display Control System)又称LED显示屏控制器、LED显示屏控制卡。它是组成LED显示屏的核心部件、 主要负责接收来自计算机串行口或DVI接口的画面及视频显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所能 识别的串行显示数据和扫描控制时序。按照接入信号方式则可分为同步控制系统和异步控制系统。
14
四、LED显示屏控制系统
15
五、LED显示屏的特性与优点
面积延展性：LED显示屏可任意延展，屏幕面积可大可小，小至不到一平米，大则可达几百、上千平米。
亮度高：
LED使用冷发光技术，户外朝阳亮度要求大于8000cd/㎡，户外背阴亮度要求大于4000cd/㎡是唯一
能够在户外全天候使用的大型显示终端；室内LED显示屏的亮度要求800-2000cd/㎡。
