事故树分析方法详解

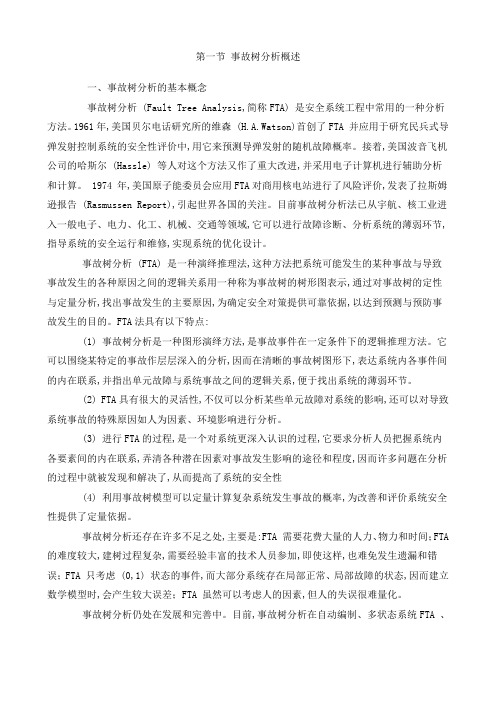

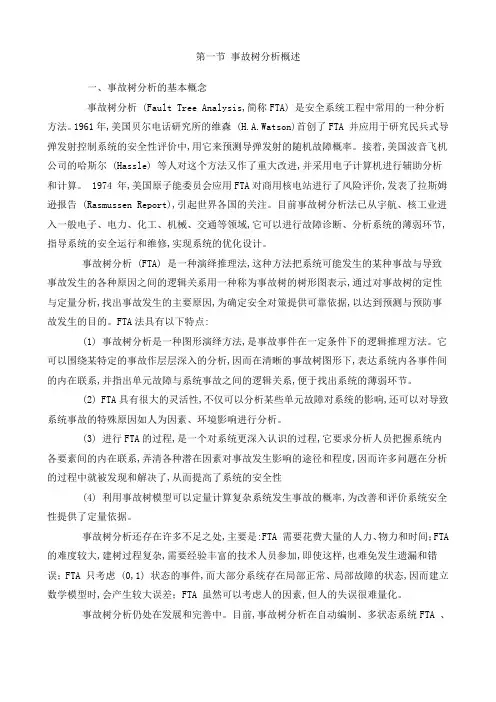

第一节事故树分析概述一、事故树分析的基本概念事故树分析 (Fault Tree Analysis,简称FTA) 是安全系统工程中常用的一种分析方法。

1961年,美国贝尔电话研究所的维森 (H.A.Watson)首创了FTA 并应用于研究民兵式导弹发射控制系统的安全性评价中,用它来预测导弹发射的随机故障概率。

接着,美国波音飞机公司的哈斯尔 (Hassle) 等人对这个方法又作了重大改进,并采用电子计算机进行辅助分析和计算。

1974 年,美国原子能委员会应用FTA对商用核电站进行了风险评价,发表了拉斯姆逊报告 (Rasmussen Report),引起世界各国的关注。

目前事故树分析法已从宇航、核工业进入一般电子、电力、化工、机械、交通等领域,它可以进行故障诊断、分析系统的薄弱环节,指导系统的安全运行和维修,实现系统的优化设计。

事故树分析 (FTA) 是一种演绎推理法,这种方法把系统可能发生的某种事故与导致事故发生的各种原因之间的逻辑关系用一种称为事故树的树形图表示,通过对事故树的定性与定量分析,找出事故发生的主要原因,为确定安全对策提供可靠依据,以达到预测与预防事故发生的目的。

FTA法具有以下特点:(1) 事故树分析是一种图形演绎方法,是事故事件在一定条件下的逻辑推理方法。

它可以围绕某特定的事故作层层深入的分析,因而在清晰的事故树图形下,表达系统内各事件间的内在联系,并指出单元故障与系统事故之间的逻辑关系,便于找出系统的薄弱环节。

(2) FTA具有很大的灵活性,不仅可以分析某些单元故障对系统的影响,还可以对导致系统事故的特殊原因如人为因素、环境影响进行分析。

(3) 进行FTA的过程,是一个对系统更深入认识的过程,它要求分析人员把握系统内各要素间的内在联系,弄清各种潜在因素对事故发生影响的途径和程度,因而许多问题在分析的过程中就被发现和解决了,从而提高了系统的安全性(4) 利用事故树模型可以定量计算复杂系统发生事故的概率,为改善和评价系统安全性提供了定量依据。

事故树分析法的名词解释事故树分析法，又称事故构效分析（Fault Tree Analysis, FTA），是一种用于系统故障分析和风险评估的工程技术方法。

它通过将系统故障的可能性和影响进行逻辑分析，从而识别和评估故障产生的根本原因，以及采取控制措施的必要性。

在事故树分析法中，故障以“事件”来表示，事件之间的关系则用逻辑门（如与门、或门、非门等）进行逻辑连接。

通过构建逻辑关系，可以形成一个树状结构的分析模型，称之为“事故树”。

事故树分析法的基本步骤如下：1.确定分析目标：确定要分析的系统、过程或事件，明确分析的目标和范围。

2.构建事故树：根据分析目标，逐级分解，将可能导致系统故障或事故的事件进行逻辑连接，形成事故树的结构。

事故树的顶端是所关注的系统故障或事故，底端是导致该故障或事故的基本事件。

3.定义事件概率：对于每个基本事件，需要评估其发生的概率或频率。

这通常通过统计数据、历史记录或专家经验进行估计。

4.定义逻辑关系：在事故树中的事件之间建立准确的逻辑关系，如与门表示两个事件同时发生，或门表示两个事件中至少一个发生，非门表示一个事件不发生。

5.计算故障概率：根据事故树的逻辑关系和基本事件的概率，可以计算系统故障或事故的概率。

6.分析结果评估：根据故障概率和重要性，评估系统中不同事件的风险程度。

从而确定哪些事件是主要风险，需要采取控制措施进行干预和管理。

事故树分析法的应用范围广泛，可用于各种工程系统的故障分析和风险评估。

例如，核电站、航空航天、铁路运输、化工工艺等领域。

通过事故树分析可以发现潜在的故障模式和影响因素，为系统的安全性提供科学依据，指导工程设计和管理决策。

然而，事故树分析法也存在一些限制和挑战。

首先，对于复杂系统的分析，需要考虑的事件众多，计算和评估的复杂性较高。

其次，事件概率的估计常常受到数据的不准确性和不完整性的影响。

此外，事故树分析法只能分析已知的故障模式，不能预测新的故障模式的出现。

事故树分析方法详解事故树分析是一种用于分析和了解事故发生的原因、路径和后果的方法。

它将事故视为一棵从根节点到叶子节点的树，通过构建逻辑关系并定量评估各个节点的概率和影响程度，可以帮助人们识别潜在的风险因素和采取相应的措施来预防和应对事故的发生。

1.确定事故树的目标：首先需要明确事故树分析的目标是什么，例如确定一些特定事件的发生概率或者推导出事故的最终后果。

2.构建逻辑关系：根据分析目标，构建一棵从根节点到叶子节点的逻辑关系树。

根节点代表事故的发生，而叶子节点则表示事故的最终结果。

通过逻辑门（如与门、或门和非门）和事件的组合，可以描述事故发生的各种可能性。

与门表示多个事件同时发生，或门表示多个事件至少发生一个，非门表示一些事件不发生。

3.定义事件的概率：对于每个事件节点，需要对其概率进行评估。

可以通过历史数据、专家评估、模型计算等方式获得。

4.确定事件的概率：通过向下传递逻辑关系，计算每个节点的概率。

对于与门，将各个事件的概率相乘；对于或门，将各个事件的概率相加。

5.确定最终结果的概率：通过计算叶子节点的概率，可以确定事故的最终结果的发生概率。

6.评估影响程度：除了概率，事故树分析还需要考虑各个节点的影响程度。

可以通过定量评估或者专家判断来确定，通常使用数值表示。

7.分析结果和改进措施：根据事故树分析的结果，可以识别出潜在的风险和薄弱环节，并采取相应的改进和控制措施来预防事故的发生。

事故树分析方法的优点是能够系统地、逻辑性地分析事故的原因和路径，帮助人们深入了解事故的发生机理。

同时，它可以将事故的概率和影响程度定量化，从而提供决策依据。

然而，事故树分析方法也有一些局限性，如构建事故树需要大量的数据和专业知识，且可能存在不确定性。

此外，事故树分析通常只考虑了单一事故发生的路径，没有考虑多路径同时发生的情况。

总之，事故树分析是一种有效的事故预防和管理工具，通过构建逻辑关系和定量评估，可以帮助人们全面了解事故发生的原因、路径和后果，为事故预防和应急管理提供科学支持。

事故树分析报告法FTA事故树分析报告法（Fault Tree Analysis，FTA）是一种系统性分析事故发生和原因的方法。

通过构建逻辑树状结构，将事故发生的根因和关联因素进行分析，确定事故发生的概率和可能原因，并提出相应的预防和控制措施。

本报告将对FTA的基本概念、分析步骤和应用案例进行详细阐述。

一、基本概念1.事故树：事故树是一种逻辑图形，用于描述事故发生的逻辑关系和可能性。

它由事件、逻辑门（与门、或门、非门）、顶事件和基本事件组成。

2.事件：事件是指能够影响系统状态的原子级质量或状况。

事件分为基本事件和顶事件，基本事件是不能进一步展开的最底层事件，顶事件是能够进一步展开的事件。

3.逻辑门：逻辑门用来描述事件之间的逻辑关系，有与门、或门和非门三种。

4.与门：与门表示多个事件同时发生的情况。

只有当与门的所有输入事件同时发生时，输出事件才会发生。

5.或门：或门表示多个事件中至少发生一个的情况。

只要有一个输入事件发生，输出事件就可能发生。

6.非门：非门表示输入事件不发生的情况。

只有当输入事件不发生时，输出事件才可能发生。

二、分析步骤1.确定顶事件：根据实际情况和研究目的，确定待分析的顶事件。

顶事件应具有明确的定义、可以量化和可预防性。

2.构建逻辑树：将顶事件与可能的事件和逻辑门进行连接，构建逻辑树。

逻辑树的构建应基于专家意见、历史数据和经验知识，确保逻辑关系合理和准确。

3.确定概率和重要性：根据实际情况，对每个事件的概率和重要性进行评估和确定。

概率可以通过历史数据、专家评估和统计分析等方法得出，重要性可以通过风险矩阵等方法进行评估。

4.分析与门和或门：对与门和或门进行分析，确定输入事件与输出事件的逻辑关系。

使用布尔代数等方法进行计算，得出与门和或门的输出。

5.分析非门：对非门进行分析，确定输入事件不发生时输出事件的逻辑关系。

使用布尔代数等方法进行计算，得出非门的输出。

6.分析故障和原因：对事故树中的故障和原因进行分析，确定其与顶事件之间的逻辑关系。

事故树分析方法什么是事故树分析？事故树分析是一种常用的安全管理方法，它通过逐层分析事故的发生机理和事故成因，最终确定事故发生的根本原因，以便采取相应的措施避免事故再次发生。

事故树的组成包括事故起始事件、逐渐延伸的状态和事件、及相关决策和控制环节等，通过对事故树各个部分的分析，可以确定出事故发生的概率和事故发生的原因，为事故预防和安全管理提供依据。

事故树分析的基本步骤事故树分析一般需要经过以下几个步骤：1. 事故树的建立首先需要建立一个事故树模型，包括事故的起始事件、状态和事件、控制和应对环节等，并确定事故树的门槛事件，即发生事故的起点。

这个过程需要对事故发生的过程进行详细分析，确定事故发生的影响因素和事件。

2. 编制事件表在建立好事故树模型后，需要进一步编制事件表，将事故树的事件以表的形式呈现出来。

事件表包括各个事件的描述、发生的条件、影响程度等信息，以便后续的分析和评估。

3. 事件间关系的建立根据编制的事件表，需要建立各事件之间的关系，即事件之间的逻辑关系和因果关系。

这个过程需要分类讨论各事件之间的关系，能够清楚地记录下事故树的层次结构，方便后续的分析和评估。

4. 可能发生的故障模式的建立在确定了各事件之间的关系后，需要根据事件表和事件之间的关系，初步确定各事件发生的概率和事故发生的几率。

同时，还需要建立各种可能的故障模式，包括单点故障和多点故障等，以便后续的分析和评估。

5. 事故树的分析和评估最后需要对建立好的事故树进行分析和评估，确定事故发生的概率、根本原因和后果等信息。

这一过程需要根据事故树的层次结构，逐步分析各个事件的发生可能性和连锁反应，确定事故发生的原因和后果，并做出相应的安全管理建议。

事故树分析的应用场景事故树分析方法在以下几个领域都有广泛应用：1. 工业安全管理事故树分析方法被广泛应用于化工工业、石油化工、航空航天等高危行业的安全管理中。

通过事故树分析，可以确定事故发生的根本原因和可行的安全管理措施，最大限度地避免事故的发生。

矿井火灾事故树分析法1. 事故树分析概述事故树分析（Fault Tree Analysis，简称FTA）是一种系统性、逻辑性的事故分析方法，通过构建事故树，对造成某一事故的原因进行深入分析和探讨，找出其中的关键节点和微观原因，以便制定有效的控制措施。

事故树包括了事故的发生模式、导致事故的基本事件以及这些基本事件之间的逻辑关系，能够清晰地描述事故的全过程和可能的发生路径，为应对不同情景的事故提供了重要的参考依据。

2. 矿井火灾事故树分析矿井火灾是指在矿井内发生的火灾事故，其引发原因可能包括瓦斯爆炸、煤尘爆炸、机电设备故障等多种情况。

这里以瓦斯爆炸为例，进行矿井火灾事故树分析。

2.1 事故树的构建首先，我们构建矿井瓦斯爆炸事故的事故树。

将矿井火灾分类为基本事件，分析其可能的导致原因，构建事故树。

基本事件包括瓦斯爆炸、人员伤亡、矿井损毁等。

根据经验和现有资料，确定导致瓦斯爆炸的可能原因，如瓦斯浓度超标、瓦斯泄漏、火花引发等，构建出事故树的各分支。

2.2 事故树的分析接下来，分析矿井瓦斯爆炸的事故树。

通过逐级回溯和逻辑推理，分析各个分支的发生条件，找出导致火灾的最终原因。

注意事故树中各节点之间的AND和OR逻辑关系，明确各事件之间的依赖关系和可能组合情况。

2.3 事故树的结果最后，得出火灾事故树的结论。

将各个导致瓦斯爆炸的分支整理归纳，找出其中的关键事件和控制点。

对影响最终结果的关键事件进行评估，确定事故的主要原因和最终结果。

此外，对每个关键事件的发生概率进行估算，为后续的风险评估和控制措施制定提供参考依据。

3. 矿井火灾的根本原因通过事故树分析，我们可以清晰地看到矿井火灾的根本原因。

瓦斯爆炸是矿井火灾的主要原因之一，导致瓦斯爆炸的根本原因可能包括：3.1 瓦斯浓度超标在矿井中，矿工开采煤矿时，可能会产生大量的瓦斯。

如果瓦斯浓度超标，一旦遇到明火或高温点，就可能引发瓦斯爆炸。

导致瓦斯浓度超标的原因可能有矿井通风不畅、设备故障等。

危害、危险辨识与评价之————危险性分析评价法之——事故树分析一、事故树分析（FTA）－定性分析事故树定性分析就是对事故树中各事件不考虑发生概率多少，只考虑发生和不发生两种情况。

通过定性分析可以知道哪一个或哪几个基本事件发生，顶上事件就一定发生，哪一个事件发生对顶上事件影响大，哪一个影响少，从而可以采取经济有效的措施，防止事故发生。

事故树定性一分析包括求最小割集和最小径集，计算各基本事件的结构重要度，在此基础上确定安全防灾对策。

（1）最小割集和最小径集在事故树中，如果所有的基本事件都发生则顶上事件必然发生。

但是在很多情况下并非如此，往往是只要某个或几个事件发生顶上事件就能发生。

凡是能导致顶上事件发生的基本事件的集合就叫割集。

割集也就是系统发生故障的模式。

在一棵事故树中，割集数目可能有很多，而在内容上可能有相互包含和重复的情况，甚至有多余的事件出现，必须把它们除去，除去这些事件的割集叫最小割集。

也就是说凡能导致顶上事件发生的最低限度的基本事件的集合称为最小割集。

在最小割集里，任意去掉一个基本事件就不成其为割集。

在事故树中，有一个最小割集，顶上事件发生的可能性就有一种。

事故树中最小割集越多，顶上事件发生的可能性就越多，系统就越危险。

相反地，在事故树中，有一组基本事件不发生，顶上事件就不发生，这一组基本事件的集合叫径集。

径集是表示系统不发生故障而正常运行的模式。

同样在径集中也存在相互包含和重复事件的情况，去掉这些事件的径集叫最小径集。

也就是说，凡是不能导致顶上事件发生的最低限度的基本事件的集合叫最小径集。

在最小径集中，任意去掉一个事件也不成其径集。

事故树有一个最小径集，顶上事件不发生的可能性就有一种。

最小径集越多，顶上事件不发生的途径就越多，系统也就越安全。

上述所谓的集合，就是满足某种条件或具有某种属性的事物的全体。

集合的每一个成员称为这个集合的元素。

例如一个班级全体学生构成了一个集合，一个车队的全部汽车也构成一个集合。

事故树分析法与事件树分析法事故树分析法和事件树分析法都是用于系统安全分析和风险评估的常用方法。

事故树分析法（Fault Tree Analysis，FTA）是一种从事故结果反向推导出事故原因的定性和半定量分析方法。

事件树分析法（Event Tree Analysis，ETA）是一种从事故原因推导出事故结果的分析方法。

下面将分别对这两种方法进行详细介绍。

一、事故树分析法事故树分析法是由美国诺斯洛普·格鲁曼公司在20世纪50年代开发的。

事故树的构建过程基于布尔代数理论，并通过逐层分解将事故的根因分析为一系列子事件，最终导致事故的顶层事件称为基本事件。

事故树的构建流程如下：1.确定事故的顶层事件：根据分析目的，选择一个最致命的事故事件作为事故树的终结点，这个事件往往是整个系统的重大事故或重要功能失效。

2.选择故障或失效基本事件：根据事故原因和分析目的，选择导致顶层事件发生的基本事件，这些基本事件往往是故障或失效事件。

3.构建事故树的逻辑关系：使用与门、或门、非门等布尔代数操作符构建事件之间的逻辑关系。

4.进行概率和综合分析：为每个基本事件分配相应的概率，并使用概率传递法或事件树法计算顶层事件的概率。

事故树分析法的优点是可以通过图形化的方式表达事件之间的逻辑关系，使人们更直观地理解系统的安全问题，而且可以计算出顶层事件的概率，对风险进行定量评估。

缺点是需要根据系统的具体情况选择适当的基本事件，因此分析结果的准确性高度依赖于分析人员的经验和专业知识。

事件树分析法是由美国思科纳特国际公司在20世纪60年代开发的。

事件树的构建过程可以看作是事故树的正向过程，从给定的初始事件出发，逐步推导出可能的结果事件。

事件树的构建流程如下：1.确定初始事件：选择一个系统中的失效事件作为初始事件。

2.确定结果事件：根据初始事件的特性和分析目的，选择可能的结果事件。

3.构建事件之间的分支关系：使用与门、或门、序列门等逻辑操作符表示事件之间的逻辑关系。

煤矿内因火灾事故树分析引言煤矿火灾是一种非常严重的事故，它不仅给矿工的生命安全带来威胁，同时也会对环境和资源造成严重的损失。

为了有效地预防和控制煤矿火灾事故，必须深入分析其根本原因。

事故树分析方法是一种系统的事故分析方法，可以有效地找出事故发生的根本原因。

本文将通过事故树分析方法，对煤矿内因火灾事故进行分析，找出其根本原因，并提出相应的预防措施和应对措施。

一、事故树分析方法概述事故树分析是一种逻辑推理的分析方法，它将一个事故事件描述成一个逻辑关系的树形结构，从而找出导致事故发生的基本原因。

事故树分析方法主要包括以下几个步骤：1. 选择适当的分析对象：确定事故发生的系统范围和关注的部分。

2. 描述事故事件：对事故事件进行详细的描述，包括事故的性质、影响范围和严重程度。

3. 确定事故的基本事件：对事故事件进行细致的分解，找出影响事故发生的基本事件。

4. 建立事故树：根据基本事件之间的逻辑关系，建立事故树的逻辑结构。

5. 进行定量评估：对事故树进行定量评估，找出导致事故发生的概率最高的基本事件。

6. 寻找事故的根本原因：通过对事故树的分析，找出导致事故发生的根本原因。

7. 提出预防和应对措施：根据找出的根本原因，提出相应的预防和应对措施。

二、煤矿内因火灾事故树分析1. 选择适当的分析对象煤矿内因火灾是一种非常严重的事故，其发生的系统范围主要包括煤矿本身的设施和管理制度。

对于煤矿内因火灾事故的分析，应该关注煤矿内部的火灾原因以及火灾发生后的应对措施。

2. 描述事故事件煤矿内因火灾事故是指在煤矿内部发生的火灾事故，其主要原因包括瓦斯爆炸、煤尘爆炸、机械设备故障等。

煤矿内因火灾事故的影响范围较大，不仅会导致矿工伤亡，同时也会对煤矿的生产和环境造成严重的损失。

3. 确定事故的基本事件煤矿内因火灾事故的基本事件主要包括火灾的起因、火灾的发展和蔓延、矿工的逃生等。

火灾的起因可能包括瓦斯爆炸、煤尘爆炸、机械设备故障等。
