减速器的作用，工作原理及主要结构1.减速器的作用及工作原理减速器是一种装在原动机与工作机之间用以降低转速，增加扭矩的装置，在生产中使用十分广泛，常见的有齿轮减速器，蜗轮蜗杆减速器等，本次测绘的部件为一级圆柱齿轮减速器。
齿轮减速器的工作原理：减速器一种把较高的转速转变为较低转速的专门装置。
由于输入齿轮轴的轮齿与输出轴上大齿轮啮合在一起，而输入齿轮轴的轮齿数少于输出轴上大齿轮的轮齿数，根据齿数比与转数比成反比，当动力源（如电机）或其他传动机构的高速运动，通过输入齿轮轴传到输出轴后，输出轴便得到了低于输入轴的低速运动，从而达到减速的目的。
2.减速器的主要结构① 减速传动装置主要零件构成输入齿轮轴，轴承，大齿轮，键，输出轴等装配关系图说明减速及传动功能由输入齿轮轴、大齿轮、键、输出轴完成。
② 定位连接装置主要零螺栓连接件，垫圈，螺母，销钉件构成装配关系图说明为了使减速器的箱体，箱盖能重复拆装，并保证安装精度，本减速器在箱体、箱盖间采用锥销定位和螺栓连接的方式。
③ 润滑装置主要零件构成箱体，箱盖，齿轮，轴承说明本减速器需要润滑的部位有齿轮轮齿和轴承。
齿轮轮齿的润滑方式为大齿轮携带润滑油作自润滑；轴承润滑方式为大齿轮甩出的油，通过箱盖内壁流入箱体上方的油槽内，再以油槽流入轴承进行润滑。
④ 密封装置主要零件构成透盖，闷盖装配关系图说明为了防止润滑油泄漏，减速器一般都没计密封装置，本减速器采用的嵌入式密封装置，由两个透盖和两个闷盖完成密封。
⑤ 轴向定位装置主要零件构成透盖，闷盖，输出轴，输入轴，调整垫圈，定位轴套装配关系图说明输入齿轮轴的轴向定位由两端闷盖和透盖完成，间隙由调整垫片完成。
输出轴的轴向定位由其两端的闷盖、透盖和定位轴套完成，间隙调整由调整垫圈套完成。
⑥ 观察装置主要零件构成观察孔盖，油标组件装配关系图说明观察装置由箱盖上方的观察孔及箱体左下部油标组件组成。
观察孔主要用来观察齿轮的运转情况及润滑情况。
机械设计课程设计2019-2019第2学期姓名：_______________班级：__________________指导老师：__________________成绩：__________________日期：2014年5月6日目录前言 (1)第一章、设计要求 (2)1.1、传动装置 (2)1.2、带式运输机原始数据 (2)1.3、工作条件 (2)1.4、应完成的工作 (3)第二章、设计方案 (3)2.1、电动机的选择 (3)2.2、传动系统的运动和动力参数计算 (4)2.3、传动零件的计算 (5)2.4、轴的计算 (12)2.5、键连接 (27)2.6、箱体的尺寸设计 (28)2.7、减速器附件的选择 (29)2.8、润滑与封闭 (30)第三章、设计小结 (30)第四章、参考资料目录 (30)前言1、设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。
课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的的理论与实际知识去分析和解决机械设计问题的能力。
（2）学习机械设计的一般方法，掌握机械设计的一般规律。
（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件的工作能力，确定尺寸及掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。
（4）学习进行机械设计基础技能的训练，例如：计算、绘图、查阅设计资料和手册、运用标准和规范等。
第 11 页由于输入轴的最小直径是安装联轴器处轴径。
为了使所选轴径1d 与联轴器孔径相适应，故需同时选择联轴器型号。
联轴器的计算转矩，查[3]表14-1mm N T K T A ca ⋅=⨯==68790458605.11查表，选择GB/T 5014-2019中的LX1型联轴器公称转矩(6)按弯扭合成应力校核轴的强度由上图可知，a截面为应力最大的位置，只需校核此处即可，根第 15 页○1轴承部件的结构设计该轴不长，固采用两端固定方式，按d处开始设计。
第1章初始参数及其设计要求保证机构件强度前提下，注意外形美观，各部分比例协调。
初始参数：功率P=2.8kW，总传动比i=5第2章 电动机2.1 电动机的选择根据粉碎机的工作条件及生产要求，在电动机能够满足使用要求的前提下，尽可能选用价格较低的电动机，以降低制造成本。
由于额定功率相同的电动机，如果转速越低，则尺寸越大，价格越贵。
粉碎机所需要的功率为kw P 8.2=，故选用Y 系列（Y100L2-4）型三相笼型异步电动机。
Y 系列三相笼型异步电动机是按照国际电工委员会（IEO ）标准设计的，具有国际互换性的特点。
其中Y 系列（Y100L2-4）电动机为全封闭的自扇冷式笼型三相异步电动机，具有防灰尘、铁屑或其它杂务物侵入电动机内部之特点,B 级绝缘,工作环境不超过＋40℃,相对温度不超过95%,海拔高度不超过1000m ,额定电压为380V ,频率50HZ ,适用于无特殊要求的机械上，如农业机械。
Y 系列三相笼型异步电动具有效率高、启动转矩大、且提高了防护等级为IP54、提高了绝缘等级、噪音低、结构合理产品先进、应用很广泛。
其主要技术参数如下：型号：42100-L Y 同步转速：min /1500r 额定功率：kw P 3= 满载转速：min /1420r堵转转矩/额定转矩：)/(2.2m N T n ⋅ 最大转矩/额定转矩：)/(2.2m N T n ⋅ 质量：kg 3.4 极数：4极机座中心高：mm 100该电动机采用立式安装，机座不带底脚，端盖与凸缘，轴伸向下。
2.2电机机座的选择第3章 传动比及其相关参数计算3.1 传动比及其相关参数的分配根据设计要求，电动机型号为Y100L2-4，功率P=3kw ，转速n=1420r/min 。
输出端转速为n=300r/min 。
总传动比： 73.430014401===n n i ； （3-1）分配传动比：取3=D i ； 齿轮减速器：58.1373.4===D L i i i ； （3-2） 高速传动比：5.158.14.14.112=⨯==L i i ； （3-3）低速传动比：05.15.158.11223===i i i L 。

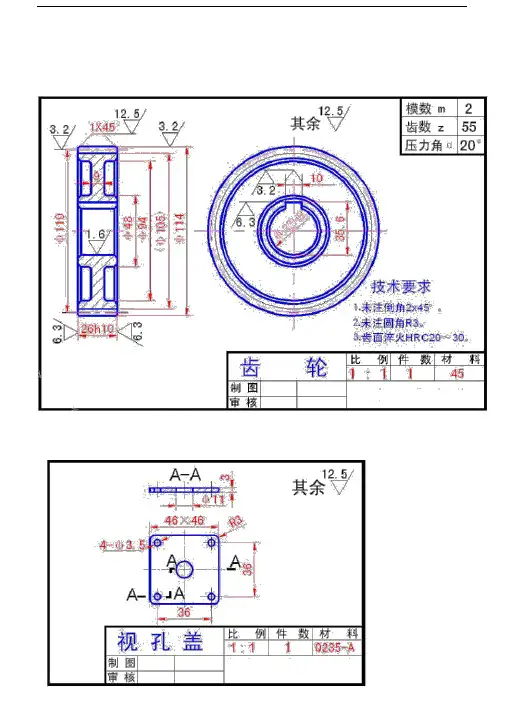

减速器零件及附件参考图
一、箱体各部位尺寸——P21图5-3，P24表5-1
二、螺栓、螺母、垫圈
1、P99表13－1查螺纹公称直径、螺纹小径；
2、P103表13－6螺栓（GB/T 5780）、起盖螺钉（GB/T5781）尺寸；
3、P113表13－15六角螺母；
4、P116表13－18标准型弹簧垫圈；
5、P102表13－5箱体孔径及沉孔尺寸(GB/T152.4)。
三、检查孔盖、通气器
1、P172表18－1检查孔、盖
2、P173 表18－2通气器
四、销——P129表14－5圆锥销
五、油标——P167表17－12油标尺；
六、放油口六角螺塞、封油垫——P175，表18-6
七、轴承端盖——P174表18-4；
八、键——P123表14－1（齿轮选A型，轴末端的键选C型）；
九、密封、挡油装置
1、毡圈油封及槽——P168，表17-13
2、挡油盘P176图18-1
十、滚动轴承——P130表15－1深沟球轴承
十一、联轴器——P147，表16-2
十二、阶梯轴结构——P28图5-9；
十三、圆柱齿轮结构——P179表19－1
十四、装配图参考——P217
十五、零件图参考——P239，图23-1, 图23-2, 图23-3。
