监控系统升级方案

  • 格式：doc
  • 大小：39.50 KB
  • 文档页数：8

KJ70N瓦斯监控系统设计方案 型号:KJ70N 厂商: 江苏三恒科技集团有限公司 始终遵循系统应具备高可靠性、先进性、实用性、可扩展性及开放性原则，以满足高产、高效的现代化矿井对监测、监控等管理信息有效获得的需要。设计依据为

1、《煤矿安全规程》2006年版 2、《矿井通风安全质量标准化标准》 3、《矿井通风安全监测装备使用管理规定》 4、《煤矿监控系统总体设计规范》 5、《煤矿监控系统中心站软件开发规范》 6、《爆炸性环境用防爆电气设备通用要求》 7、《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》 8、《煤矿安全质量标准化标准》 9、《煤矿安全监控系统通用技术要求(AQ6201-2006)》2006.05 10、《煤矿安全监控系统及检测仪器使用管理规范(AQ1029-2007)》2007.04 KJ23煤矿安全监控系统改造的原因 系统经过多次补套、监控设备（硬件）运行稳定为XXX矿的安全生产发挥了重要作用。随着平定古州卫东煤业有限公司生产水平和管理水平的不断提高，现有的监控系统模式及监控系统软件功能（如：短信报警、语音报警、报表格式、双机热备、系统断电反应时间等功能）不适应矿方的监控需求、管理需要及国家相关规定。

根据国家安全生产监督管理总局发布的《煤矿安全监控系统通用技术要求（AQ6201-2006）》、《煤矿安全监控系统及检测仪器使用管理规范（AQ1029-2007）》及国务院安全生产委员会办公室[2006]21号文件相关规定。重点煤矿应于2007年底前完成改造煤矿在用安全监控系统，改造之后的安全监控系统 必须符合AQ6201-2006技术要求及AQ1029-2007管理规范。

综上原因，对现有的KJ23煤矿安全监控系统升级改造迫在眉睫。从技术角度、系统改造投资等方面考虑，选用江苏三恒科技集团有限公司最新的符合AQ6201-2006新标准的KJ70N煤矿安全监控系统对原KJ23煤矿安全监控系统进行技术改造。 通过对原装备的煤矿安全监控系统进行改造，使得改造后的新系统达到《AQ6201-2006煤矿安全监控系统通用技术要求》，《AQ1029-2007煤矿安全监控系统及检测仪器使用管理规范》主要从以下几个方面进行改造：

1. 由于AQ6201-2006新标准对软件从许多方面进行了规范（包括功能菜单，操作模式等），使得查询分析各种数据报表更为方便、直观，便于监管部门操作使用。所以系统软件必须升级改造，此方案中将免费为XXX矿升级监控软件，见AQ6201-2006标准的4.6 软件功能部分；

2. 系统具备双机切换功能，当某台监控主机出现故障等原因时，另一台监测主机投入工作（见《通用技术要求》4.5.9条）。因此在本次须对监控主机进行更换，更换后的计算机须支持双机热备接口，并配置双机热备装置；

3. 根据《煤矿安全监控系统及检测仪器使用管理规范（AQ1029-2007）》8.1条安全监控设备检修室配备稳压电源、示波器、频率计、信号发生器、万用表、流量计、声级计等仪器设备。

4. 根据《煤矿安全监控系统及检测仪器使用管理规范（AQ1029-2007）》9.1条地面中心站的装备之规定，机房增设录音电话、双回路供电、声光报警器、防火墙等设备；由于监控室现有的UPS电源容量太小及备用电池使用时间不足2小时的，此次改造进行更换；

5. 根据新标准的防雷方面要求，本次系统改造须增加网络避雷器。 6. 根据中国知识产权保护法，在监控计算机上采用正版Windows2003Server操作系统（建议一台计算机一套）、SQL2005 Server 数据库、杀毒软件和双机软件。

1. AQ6201-2006新标准的4.7.5条规定断电时间由原来的30秒降低到2秒，第4.7.10条、第4.7.15条分站至传感器的传输距离由1公里提高到2公里，所以系统分站需要进行改造或更换。

2. 根据《煤矿安全规程》2006版第160条和《通用技术要求》第4.7.13条之规定，须对分站备用电源进行更换；

3. 为了提高通讯质量，将原来的DPSK通讯方式改为国内传统的RS485通讯方式。

1. 根据AQ1029-2007等新标准规定，传感器的稳定性不小于15天。所以对矿方现有的瓦斯传感器进行改造，改造方式：更换GJC4甲烷传感器；

2. 根据AQ1029-2007第7.7.4条等新标准规定，为监测被控设备瓦斯超限是否断电，被控开关的负荷则必须设置馈电传感器，因此在改造时对没有馈电传感器的断电区域新增馈电传感器；

3. 根据国务院安委会21号文件和AQ1029-2007使用规范的第4.5条以及AQ6201-2006通用技术要求之规定，非系统关联的设备不得任意挂接，若要挂接须经国家授权的检验机构进行防爆关联检测后方可挂接。因此在本次系统改造对非关联检测的设备进行更换；

4. 根据《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范（AQ1029-2007）》的规定对高瓦斯、突出矿井的采煤工作面增加上隅角瓦斯传感器；

5. 根据《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范（AQ1029-2007）》的规定对自燃矿井须在采区回风巷、一翼回风巷、总回风巷增加一氧化碳传感器；

6. 根据《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范（AQ1029-2007）》的规定采用带式输送机、机电硐室须增加温度传感器；

7. 根据《煤矿安全规程》、《煤矿安全监控系统及检测仪器使用管理规范（AQ1029-2007）》的规定采用带式输送机、机电硐室须增加烟雾传感器；

8. 掘进工作面局部通风机的风筒末端建议增加风筒传感器； 瓦斯监控系统技术说明 随着国家对安全生产的日益重视及根据该矿安全生产的实际情况，江苏三恒科技集团有限公司利用具有自主知识产权、符合AQ6201-2006新标准要求的KJ90NA型矿井综合安全监控系统进行方案设计。

江苏三恒科技集团有限公司有很强的产品研制开发能力，特别是在矿井安全监测仪器仪表、各类传感器、断电控制器、计算机软件及监控系统等方面有雄厚的技术实力。所有这些产品的技术含量、产品质量、系列化、产品种类、售后服务保障及产品技术支持在国内都属一流，许多其它型号的煤矿监控系统都选配我们的产品为其配套，有很大的市场占有率。随着监测技术的不断发展，江苏三恒科技集团有限公司还在不断的研制开发新产品或已有产品的升级换代，特别是国家计委投资2500万建设的“国家煤矿安全技术工程研究中心”（建设一条仪表生产线、一条机械装备生产线、三个安全实验室）为我们提供了更好的后续发展能力。

KJ70N型安全监控系统自配套能力强，监控系统的各类设备及监控软件均由江苏三恒科技集团有限公司研制、生产。产品性价比高，售后服务有保障，能很好的控制监控系统总体质量和性能，控制产品的生产加工周期，对日后产品的升级换代提供可靠保障。

KJ70N矿井综合安全监控系统所配套用各种矿井产品的“三证一书”齐全。

型矿井综合安全监控系统主要特点表现如下： 1、在系统软件方面 KJ70N型全监控系统的软件，包括其系统主控软件、网络终端软件、报表查询处理软件、作图软件、图形工作站软件、多媒体图形图像监控软件等。运行环境到现在的WIN 2000/XP/2003。

它是一套综合性软件，支持安全监测、生产监测、抽放、火灾、人员定位、考勤、工业电视、视频会议等各种子系统；操作方便；网络功能强大；可靠性好，支持C/B/S模式；支持异地远程访问（采用通用浏览器）；图形软件支持矢量图方式；全局联网支持webGIS方式（支持光纤、GPRS（CDMA）、ADSL、微波、卫星等方式联网）、GPRS（CDMA）分级报警功能（手机短信）------需扩展功能（此次方案中不含此功能设备）。

（1）由于在软件开发过程中采用了先进的可视化面向对象程序设计技术、多线程、动态链接库及对象嵌入技术，使得系统的模块化程度进一步提高，系统具有更加灵活的集成方式，可适应不同用户对系统规模的要求，有很高的扩展性和开放性；

（2）由于系统运行于WIN 2000/XP/2003多任务环境，并在数据通讯方面采用了动态链接库及多线程技术。实现了真正的实时响应及前后台监测数据的无缝链接；

（3）地面中心站为开放式系统，软硬件可以扩充，系统地面设备以全网络方式运行，支持NT及NETWARE网络操作系统，运行协议为TCP/IP、NETBUI、SPX/IPX，可与企业计算机局域网实现网络互联，方便与生产监控、工业电视和生产调度系统的联网，在网上可运行任意网络终端，同时支持终端通过服务代理的远程连接（通过公用电话PSTN网），实现监控信息的远程实时共享。

（4）中心站软件目前与企业构筑的Internet/Intranet网络环境能很好的融合。开辟了网络化售后服务手段，用户随时可通过我们的网站得到诸如单位概况、新产品信息、技术支持、资料下载、软件升级，电子邮件通讯（疑难解答，技术讨论等）等服务。

（5）主控机软件有一个控制软件包，为用户提供以选择方式编制各种自动控制方案的功能，从而为实现远程异地自动控制和数字逻辑运算提供可靠手段。异地控制与监控分站和智能传感器输出控制组成三重控制，从而保证气体超限断电，万无一失。

（6）监控数据采用先进的变值变态存储技术，存储时间长，可达10年以上。 （7）支持主、副监控主机定期进行监控数据切换。 2、在系统硬件方面 （1）系统监控分站、电源开发了各种型号规格，形成了大、中一体化及分体式等系列，可满足不同需求，且在产品体积，重量，性能方面较同类产品具有较大优势。

（2）系统分站大容量本安电源技术：设计减流型与截流型相结合的快速反应功率安全栅保护电路,实现大容量本安电源输出，并具有保护自恢复功能,提高本

合集下载

安防行业智能监控系统升级改造方案

安防行业智能监控系统升级改造方案

安防行业智能监控系统升级改造方案 第一章 概述 ..................................................................................................................................... 2 1.1 项目背景 ........................................................................................................................... 2 1.2 项目目标 ........................................................................................................................... 2 1.3 项目意义 ........................................................................................................................... 3 第二章 系统现状分析 ..................................................................................................................... 3 2.1 现有系统结构 ................................................................................................................... 3 2.2 现有系统功能 ................................................................................................................... 3 2.3 现有系统存在的问题 ....................................................................................................... 4 第三章 智能监控系统需求分析 ..................................................................................................... 4 3.1 功能需求 ........................................................................................................................... 4 3.1.1 实时监控与视频采集 ................................................................................................... 4 3.1.2 智能识别与分析 ........................................................................................................... 5 3.1.3 数据存储与管理 ........................................................................................................... 5 3.1.4 报警与联动 ................................................................................................................... 5 3.1.5 远程监控与控制 ........................................................................................................... 5 3.1.6 用户权限管理 ............................................................................................................... 5 3.2 功能需求 ........................................................................................................................... 5 3.2.1 系统稳定性 ................................................................................................................... 5 3.2.2 实时性 ........................................................................................................................... 5 3.2.3 可扩展性 ....................................................................................................................... 5 3.2.4 网络适应性 ................................................................................................................... 5 3.3 安全需求 ........................................................................................................................... 6 3.3.1 数据安全 ....................................................................................................................... 6 3.3.2 系统安全 ....................................................................................................................... 6 3.3.3 用户隐私保护 ............................................................................................................... 6 3.3.4 设备安全 ....................................................................................................................... 6 3.3.5 法律法规遵循 ............................................................................................................... 6 第四章 系统升级改造方案设计 ..................................................................................................... 6 4.1 系统架构升级 ................................................................................................................... 6 4.2 关键技术选型 ................................................................................................................... 7 4.3 系统模块划分 ................................................................................................................... 7 第五章 视频监控系统升级 ............................................................................................................. 8 5.1 视频采集设备升级 ........................................................................................................... 8 5.2 视频存储设备升级 ........................................................................................................... 8 5.3 视频分析算法升级 ........................................................................................................... 8 第六章 网络传输系统升级 ............................................................................................................. 8 6.1 网络架构优化 ................................................................................................................... 8 6.1.1 提高网络带宽 ............................................................................................................... 8 6.1.2 网络拓扑结构优化 ....................................................................................................... 9 6.1.3 网络冗余设计 ............................................................................................................... 9 6.1.4 分布式部署 ................................................................................................................... 9

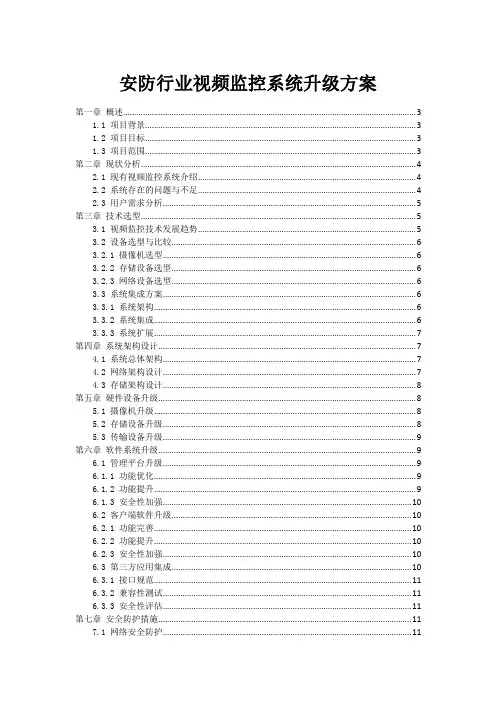

安防行业视频监控系统升级方案
