基于深度学习的多模态图像融合与分析技术研究深度学习是一种人工智能的技术，通过模仿人脑神经网络的工作方式，实现了对复杂数据进行自动编码和分析的能力。
多模态图像融合与分析技术则是利用深度学习模型，将来自不同传感器或不同模态的图像信息进行融合和分析的过程。
这种技术有助于从多个视角对图像进行综合分析，提高图像处理的准确性和可靠性。
一、多模态图像融合技术多模态图像融合技术将来自不同传感器的多个图像融合成一张图像，融合后的图像能够更全面、清晰地反映被观察对象的特征。
基于深度学习的多模态图像融合技术主要包括以下几个方面：1. 分层融合分层融合是一种基于深度学习的多模态图像融合方法，它使用卷积神经网络（CNN）对每个模态的图像进行特征提取，并将提取的特征进行融合。
分层融合通过将底层特征与高层特征相结合，能够在保留细节信息的同时，提高图像的分辨率和鲁棒性。
2. 生成对抗网络（GANs）生成对抗网络是一种基于深度学习的多模态图像融合技术，它通过训练一个生成器网络和一个判别器网络，使得生成器网络生成的合成图像能够以假乱真。
通过使用GANs，可以将来自不同传感器或模态的图像融合生成一个合成图像，能够更好地反映被观察对象的特征。
3. 递归神经网络（RNN）递归神经网络是一种能够处理序列化数据的深度学习模型，它可以用于实现多模态图像融合。
通过使用RNN，可以将来自不同传感器或模态的图像序列融合成一个图像序列，从而实现对图像序列的综合分析。
二、多模态图像分析技术多模态图像分析技术通过对融合后的多模态图像进行分析，能够提取出更多、更准确的图像信息，从而实现更精确的图像处理和分析。
1. 目标检测与识别多模态图像分析技术可以用于实现目标检测与识别。
通过深度学习模型对融合后的多模态图像进行分析，能够精确地检测和识别图像中的目标，如人脸、车辆等。
这对于视频监控、智能驾驶等领域具有重要应用价值。
2. 图像分割与语义分析多模态图像分析技术可以用于实现图像分割与语义分析。
·新进展·事件相关脑电位与功能磁共振成像融合技术在探索大脑认知功能中的应用研究进展樊瑞文，肖娟，柳金英，常静玲基金项目：国家自然科学基金面上项目（81473654）；北京市科技计划首都特色临床应用研究（Z131107002213094）；教育部新世纪优秀人才支持计划（NCET －11－0603）作者单位：100700北京市，北京中医药大学东直门医院神经内科二病区通信作者：常静玲，100700北京市，北京中医药大学东直门医院神经内科二病区；E －mail ：ear6979@【摘要】大脑是宇宙中复杂的物质，如何更好地揭示大脑的奥秘一直是现代科学研究的重要课题。
随着现代科技日新月异，多种先进的、非侵入的检测手段不断涌现，为深入探索大脑的生理病理机制提供了契机。
大脑认知功能具有十分抽象、难以具象化的特点，使得同时获取大脑的时空信息成为当今大脑认知功能研究的热点与难点。
近年来，事件相关脑电位与功能磁共振成像（EＲP －fMＲI ）融合技术以高空间分辨率和高时间分辨率的双重优势，逐渐被引入探索大脑认知功能的研究中，为脑血管病临床诊治及疗效评估提供了新方法、新思路。
本文着重阐述EＲP －fMＲI 融合技术在探索人脑认知功能研究中的优势及应用。
【关键词】诱发电位；磁共振成像；认知；综述【中图分类号】Ｒ814.46【文献标识码】A doi ：10.3969/j.issn.1007－9572.2016.03.024樊瑞文，肖娟，柳金英，等.事件相关脑电位与功能磁共振成像融合技术在探索大脑认知功能中的应用研究进展［J ］．中国全科医学，2016，19（3）：352－355.［ ］Fan ＲW ，Xiao J ，Liu JY ，et al.Progress of the application research of event －related brain potentials and functional magnetic resonance imaging fusion technology in the exploration of brain cognitive function ［J ］．Chinese General Practice ，2016，19（3）：352－355.Progress of the Application Ｒesearch of Event －related Brain Potentials and Functional Magnetic Ｒesonance Imaging Fusion Technology in the Exploration of Brain Cognitive Function FAN Ｒui －wen ，XIAO Juan ，LIU Jin －ying ，et al .TheSecond Ward ，Department of Neurology ，Dongzhimen Hospital ，Beijing University of Chinese Traditional Medicine ，Beijing100700，China【Abstract 】Brain is a complex material in the universe.Exploring the mysterious brain is an important issue in modernscientific researches.Along with the continuous development of neuroscience ，a lot of non －invasive detected means have constantly emerged.These methods provide opportunities for the exploration of physiological and pathological mechanism of the brain deeply.Cognitive function of the brain is very abstract and difficult to be characterized ，which makes it a hot and difficult problem for the simultaneous acquisition of temporal and spatial information of the brain.In recent years ，event －related brain potentials and functional magnetic resonance imaging fusion technology （EＲP －fMＲI ）have gradually been introduced to the exploration of cognitive function ，with the advantages of high spatial resolution and high temporal resolution.It is a new idea for clinical diagnosis and curative effect evaluation of cerebrovascular diseases.This paper focuses on the advantage and application of fMＲI －EＲP technique in cognitive function.【Key words 】Evoked potentials ；Magnetic resonance imaging ；Cognition ；Ｒeview认知是人类心理活动的一种，是指个体认识和理解事物的心理过程，包括简单地对自己与环境的确定、感知、注意、学习和记忆、思维和语言等［1］。

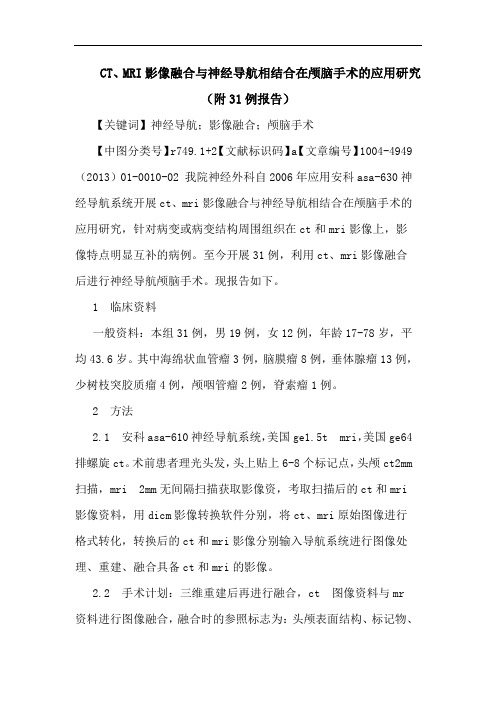

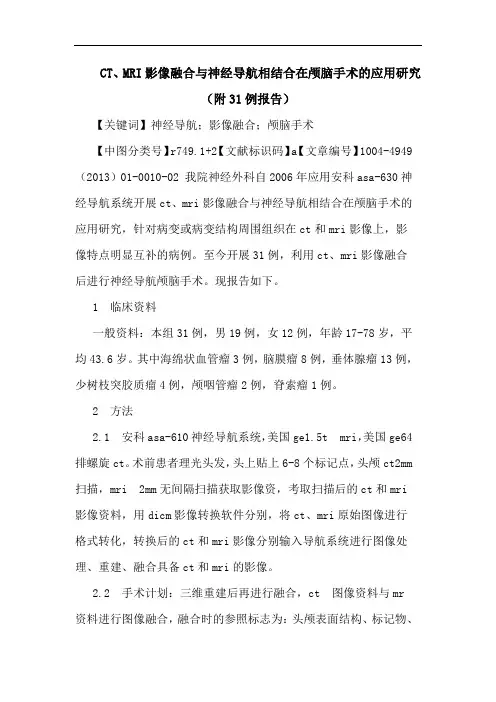

CT、MRI影像融合与神经导航相结合在颅脑手术的应用研究（附31例报告）【关键词】神经导航；影像融合；颅脑手术【中图分类号】r749.1+2【文献标识码】a【文章编号】1004-4949（2013）01-0010-02 我院神经外科自2006年应用安科asa-630神经导航系统开展ct、mri影像融合与神经导航相结合在颅脑手术的应用研究，针对病变或病变结构周围组织在ct和mri影像上，影像特点明显互补的病例。
至今开展31例，利用ct、mri影像融合后进行神经导航颅脑手术。
现报告如下。
1 临床资料一般资料：本组31例，男19例，女12例，年龄17-78岁，平均43.6岁。
其中海绵状血管瘤3例，脑膜瘤8例，垂体腺瘤13例，少树枝突胶质瘤4例，颅咽管瘤2例，脊索瘤1例。
2 方法2.1 安科asa-610神经导航系统，美国ge1.5t mri，美国ge64排螺旋ct。
术前患者理光头发，头上贴上6-8个标记点，头颅ct2mm 扫描，mri 2mm无间隔扫描获取影像资，考取扫描后的ct和mri影像资料，用dicm影像转换软件分别，将ct、mri原始图像进行格式转化，转换后的ct和mri影像分别输入导航系统进行图像处理、重建、融合具备ct和mri的影像。
2.2 手术计划：三维重建后再进行融合，ct 图像资料与mr资料进行图像融合，融合时的参照标志为：头颅表面结构、标记物、头颅形状、鼻根、脑室、脑干进行融合。
手术计划：根据肿瘤的部位、病变特点，相邻功能区等重要结构选择最佳入路点，在病变的中心或恰当位置选择进入靶点，也可勾选择颜色画出肿瘤的轮廓，标出关键组织位置，需要避开的结构。
在入颅点和目标之间可标出手术进程轨迹，模拟手术进程，确定手术方案，供实际操作时选择。
2.3 手术步骤：病人全麻后，摆好体位，三钉头架固定头部，手术前标记点注册。
注册后进入手术导航。
3 结果手术疗效：本组31例，肿瘤全切除28例、次全切除3例。
医学图像处理中的图像配准方法医学图像处理是医学影像科学中的一个重要领域，它利用计算机技术对医学图像进行处理和分析，用于疾病的诊断、治疗和监测。
而图像配准作为医学图像处理中的关键环节，被广泛应用于多种医学领域，如影像对比增强、图像叠加、图像融合等。
本文将介绍医学图像处理中常用的图像配准方法。
图像配准是指将不同影像中对应的特征点或特征区域进行匹配的过程，以实现不同图像之间的对齐或重叠。
在医学图像处理中，图像配准有助于医生更准确、全面地理解病变、解剖结构和功能区域。
以下是几种常用的图像配准方法：1. 特征点匹配法特征点匹配法是一种常用的图像配准方法。
它通过检测和匹配图像中的特征点，如角点、边缘点、斑点等，实现图像的对齐。
该方法的优势在于对于图像的亮度、尺度、旋转和投影变换等具有一定的鲁棒性。
例如，在CT和MRI图像配准中，可以利用特征点匹配法检测头部或骨骼结构的明显特征点，实现图像配准。
2. 相位相关法相位相关法是一种基于图像的频域分析的图像配准方法。
它利用傅里叶变换将图像从空域转换到频域，通过计算图像的互相关函数，寻找最大互相关值对应的位移量，从而实现图像的对齐。
这种方法通常用于医学图像的精确对准，如放射治疗中的CT图像与MRI图像的配准。
3. 互信息法互信息法是一种基于信息论的图像配准方法。
它通过计算图像之间的互信息量，来评估图像的相似度和位移。
互信息越大，说明两幅图像的相似度越高，反之亦然。
互信息法可以用于多模态图像配准，比如将CT图像与PET图像进行配准以实现精确的病变定位。
4. 弹性配准法弹性配准法是一种基于物理模型的图像配准方法。
它通过建立弹性变形模型，将图像的形状进行变换，实现图像的对准。
这种方法适用于需要进行大范围形变的图像配准，如脑部图像配准，可以通过建立弹性模型，将功能区域对齐。
5. 局部插值法局部插值法是一种基于插值算法的图像配准方法。
它通过将图像进行网格化，对网格点进行插值处理，实现图像的变形和对齐。

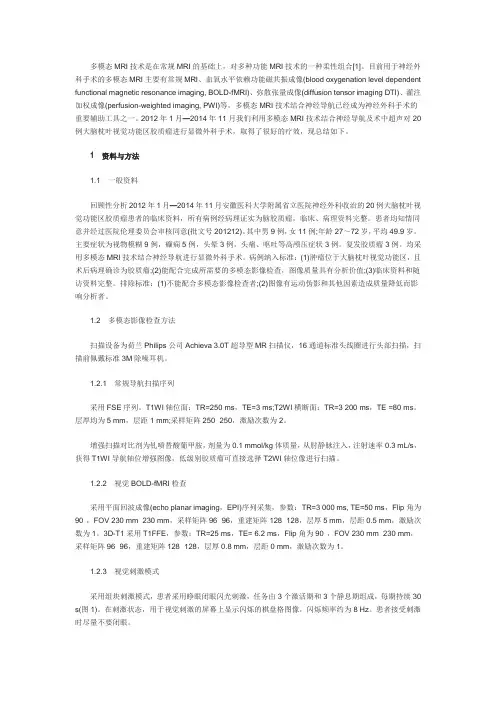

多模态MRI技术是在常规MRI的基础上，对多种功能MRI技术的一种柔性组合[1]。
目前用于神经外科手术的多模态MRI主要有常规MRI、血氧水平依赖功能磁共振成像(blood oxygenation level dependent functional magnetic resonance imaging, BOLD-fMRI)、弥散张量成像(diffusion tensor imaging DTI)、灌注加权成像(perfusion-weighted imaging, PWI)等，多模态MRI技术结合神经导航已经成为神经外科手术的重要辅助工具之一。
2012年1月—2014年11月我们利用多模态MRI技术结合神经导航及术中超声对20例大脑枕叶视觉功能区胶质瘤进行显微外科手术，取得了很好的疗效，现总结如下。
1资料与方法1.1一般资料回顾性分析2012年1月—2014年11月安徽医科大学附属省立医院神经外科收治的20例大脑枕叶视觉功能区胶质瘤患者的临床资料，所有病例经病理证实为脑胶质瘤，临床、病理资料完整。
患者均知情同意并经过医院伦理委员会审核同意(批文号201212)。
其中男9例，女11例;年龄27～72岁，平均49.9岁。
主要症状为视物模糊9例，癫痫5例，头晕3例，头痛、呕吐等高颅压症状3例。
复发胶质瘤3例。
均采用多模态MRI技术结合神经导航进行显微外科手术。
病例纳入标准：(1)肿瘤位于大脑枕叶视觉功能区，且术后病理确诊为胶质瘤;(2)能配合完成所需要的多模态影像检查，图像质量具有分析价值;(3)临床资料和随访资料完整。
排除标准：(1)不能配合多模态影像检查者;(2)图像有运动伪影和其他因素造成质量降低而影响分析者。
1.2多模态影像检查方法扫描设备为荷兰Philips公司Achieva 3.0T超导型MR扫描仪，16通道标准头线圈进行头部扫描，扫描前佩戴标准3M除噪耳机。
1.2.1常规导航扫描序列采用FSE序列。

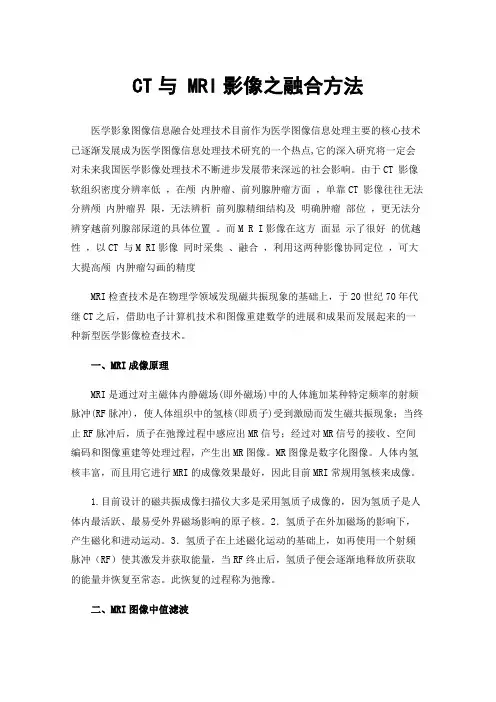

CT与 MRI影像之融合方法医学影象图像信息融合处理技术目前作为医学图像信息处理主要的核心技术已逐渐发展成为医学图像信息处理技术研究的一个热点,它的深入研究将一定会对未来我国医学影像处理技术不断进步发展带来深远的社会影响。
由于CT 影像软组织密度分辨率低，在颅内肿瘤、前列腺肿瘤方面，单靠CT 影像往往无法分辨颅内肿瘤界限，无法辨析前列腺精细结构及明确肿瘤部位，更无法分辨穿越前列腺部尿道的具体位置。
而M R I影像在这方面显示了很好的优越性，以CT 与M RI影像同时采集、融合，利用这两种影像协同定位，可大大提高颅内肿瘤勾画的精度MRI检查技术是在物理学领域发现磁共振现象的基础上，于20世纪70年代继CT之后，借助电子计算机技术和图像重建数学的进展和成果而发展起来的一种新型医学影像检查技术。
一、MRI成像原理MRI是通过对主磁体内静磁场(即外磁场)中的人体施加某种特定频率的射频脉冲(RF脉冲)，使人体组织中的氢核(即质子)受到激励而发生磁共振现象；当终止RF脉冲后，质子在弛豫过程中感应出MR信号；经过对MR信号的接收、空间编码和图像重建等处理过程，产生出MR图像。
MR图像是数字化图像。
人体内氢核丰富，而且用它进行MRI的成像效果最好，因此目前MRI常规用氢核来成像。
1.目前设计的磁共振成像扫描仪大多是采用氢质子成像的，因为氢质子是人体内最活跃、最易受外界磁场影响的原子核。
2．氢质子在外加磁场的影响下，产生磁化和进动运动。
3．氢质子在上述磁化运动的基础上，如再使用一个射频脉冲（RF）使其激发并获取能量，当RF终止后，氢质子便会逐渐地释放所获取的能量并恢复至常态。
此恢复的过程称为弛豫。
二、MRI图像中值滤波中值高通滤波的视觉效果显然要比邻域平均的低值高通滤波后的效果好,中值低通滤波后的立体图像的内部轮廓比较清晰,而且使用较小的图像模板滤波得到的图像视觉效果反而好一些。
三、锐化滤波图像锐化模糊处理主要是为了使模糊后的图像轮廓变得清晰,锐化处理滤波器通过减弱或放大消除了傅立叶空间的低频图像分量,保留高频图像分量,从而大大加强了高频图像的模糊轮廓,使模糊图像轮廓看上去起来比较清晰。
