直放站的调测和优化共43页文档

驻波比测试仪
驻波比要求≤1.5
16
二、接收的信号强度、信号质量（保证信号的纯净度） GSM：BCCH RxQual RxLev；
施主信号的确认指标 当无线直放站用于室内分布时， 要特别注意施主信号的选取。 保证一个主导频： 纯 强 稳
17
错误的安装位置
基 站
RF
基 站
正确的安装位置
基 站
18
正常接收信号及频谱
dbc为阻挡物体损耗26隔离度xydb施主天线重发天线信号发送xdbm信号接收ydbm27天线的安装方式及隔离度值范围垂直安装方式施主天线重发天线1525米7410861593209825102301053510828天线的安装方式及隔离度值范围水平安装方式重发天线施主天线25米距离7010761579520822584308553586829四直放站增益的调整下行增益下行增益gaga调整调整11必须保证设备工作必须保证设备工作在线性区在线性区假设接受信号强度是假设接受信号强度是pindbmpindbm设备输出功率设备输出功率podbmpodbm则设备增益则设备增益gapogapopindbpindb22为了防止设备发生自激增益为了防止设备发生自激增益gaga与隔离度必须满足与隔离度必须满足隔离度隔离度增益增益151530lna31功放饱和表现在频谱的顶部失真32正常信号谱功放饱和输出谱33正常信号前端饱和顶部失真前端饱和信号频谱34lna饱和减小输入信号在前端加衰减器功放饱和降低设备增益35降低设备内部增益减少非线形噪声提高信号质量10870872874876878880882884886888reflevel100db100dbm1m2spectrumanalyzerzxs830model
-10 -20

摘要直放站作为移动通信中继设备已经在国内外移动通信系统中广泛应用，无论是在解决网络延伸，还是在扩大网络覆盖区域，它都是最佳的选择。

在增强信号，改善通信质量方面，它实现了“小容量、大覆盖”的目标。

在现代的建筑物里特别是复杂的室内结构里，移动电话信号弱，手机无法正常使用，形成了移动通信的盲区。

室内光纤直放机（直放站）系统将移动电话信号变成光信号后，通过光纤和光无源分配器件将光信号分配到建筑物内各个盲区，光纤与电缆相比，具有频带宽、损耗低、体积小、重量轻、抗电磁干扰等优点,是解决高大建筑物内移动通信问题的最佳方案.本课题以武汉邮科院虹信通信技术有限责任公司为背景，对移动通信系统及光纤通信系统的特点、组成进行了简要介绍。

主要分析了GZF900M-IV型直放机的工作原理、主要技术性能和技术条件以及一些重要参数的测试。

基于GSM网络优化在实际运用中的重要性，最后介绍了网络优化中的干扰问题及其解决的方法。

关键字：移动通信,直放机，光纤,三阶互调，增益AbstractAs the repeater equipment in mobile communication, the repeaters have been used widely abroad. It is the best choice not only in the aspect of extending network, but also in the aspect of enlarging network's cover. To strengthen signal and improve the quality of communication, the mobile communications repeaters have realized the aim of “little space, large cover”. In the modern building, especi ally the building with complex structure, signal is very weak, and mobile phone cannot work normally. These areas are the blind area in mobile communication. Indoor optical fiber mobile communications repeater system turns the signal of mobile phone into optical signal, distribute the optical signal to every blind area in the building by optical fiber and solely passive alloter. Compared with cable, optical fiber has many advantages such as wider frequency band, less loss, lighter, better ability of fighting electromagnetism disturb. It is the best way of solving problem of mobile communication in large building.This program is backed up by Wu Han mail technique group HONGXING communication technique Company. It will give a simple introduction of the characteristic and formality of mobile communication system and optical fiber communication system. We will mainly discuss the principle, main technique performance, technical conditions and some important test of parameter of the mobile communications repeater GZF900M-IV. We will introduce disturb problems in the GSM network' Optimization and how to settle the problems based on the importance of GSM network' Optimization in actual application.Keyword: mobile communication, the repeater, optical fiber,third-orderintermodulation distortion , gain前言我国的移动通信事业近年来得到了蓬勃的发展，数字网和模拟网正日趋完善。

光纤直放站的影响
额外增加的无线损耗
耦合器损耗0.2 dB 额外接头损耗0.2 dB
LPM之前插入DM造成VSWR增加
VSWR 1.18
增加的反向链路噪声电平应控制在 1 dB内
光纤直放站的延迟
Delay transceivers = 2 * 1.2288 = 2 chips
Delay repeater = 5 * 1.2288 = 6 chips
如果Delay relative 大于40 chips, 直放站信号将 被当做重叠覆盖邻小区的信号.
必须选择与直放站覆盖区无重叠的基站小区作为寄主 如找不到合适的基站小区, 必须屏蔽选中的寄主小区
以使之不与直放站覆盖区重叠
如不能屏蔽选中的寄主小区, 必须重新选择寄主小区. 否则, 只能忍受由此带来的高掉话率.
mobile
= 55 + 2 + 6 + 61 – 41 = 124 chips
参数调整
如果Delay relative 小于40 chips, 下列参数需调整:
邻小区表 SRCH_WIN_A ACASW 应调整为:
Max[2400,(8 * 2 * Max Delay donor-repeater-mobile)] Pam_Sz 的设置取决于 ACASW 反向链路搜索窗 ACDSW, TCDSW and TCASW应调整为:
交叉及正常工作
系统内下行干扰掉话
掉话原因:
丢失邻小区 SRCH_WIN_N设置太小 小区越区覆盖
解决方案 :
确定干扰小区在本区域内是否应该存在 如果不应该，则调整天线的倾角或方位角 如果应该，则把此小区加入为邻小区且检查
SRCH_WIN_N

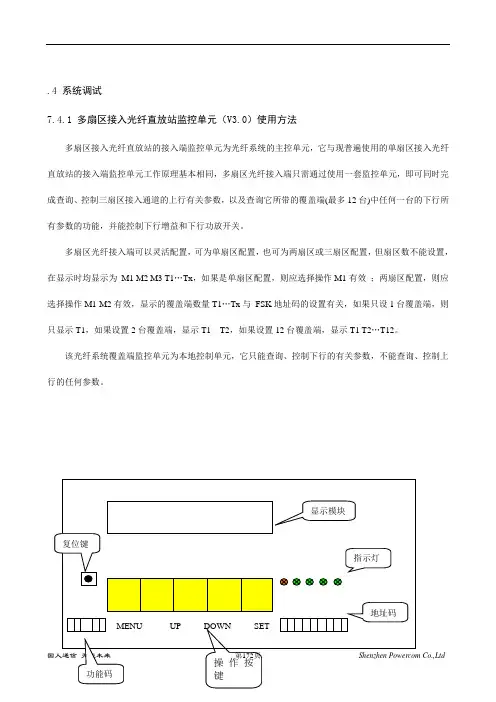

.4 系统调试7.4.1 多扇区接入光纤直放站监控单元（V3.0）使用方法多扇区接入光纤直放站的接入端监控单元为光纤系统的主控单元，它与现普遍使用的单扇区接入光纤直放站的接入端监控单元工作原理基本相同，多扇区光纤接入端只需通过使用一套监控单元，即可同时完成查询、控制三扇区接入通道的上行有关参数，以及查询它所带的覆盖端(最多12台)中任何一台的下行所有参数的功能，并能控制下行增益和下行功放开关。

多扇区光纤接入端可以灵活配置，可为单扇区配置，也可为两扇区或三扇区配置，但扇区数不能设置，在显示时均显示为M1 M2 M3 T1...Tx，如果是单扇区配置，则应选择操作M1有效；两扇区配置，则应选择操作M1 M2有效，显示的覆盖端数量T1...Tx与FSK地址码的设置有关，如果只设1台覆盖端，则只显示T1，如果设置2台覆盖端，显示T1 T2，如果设置12台覆盖端，显示T1 T2 (12)该光纤系统覆盖端监控单元为本地控制单元，它只能查询、控制下行的有关参数，不能查询、控制上行的任何参数。

(1) 显示屏：显示屏分为两行，每行16个字符，用于调测时显示参数。

(2) 按键开关：用于现场调测时操作菜单，五个功能按键“Menu”、“Up”、“Down”、“Set”、“Esc”，定义如下：(3) 复位按钮：为轻触开关，在需要复位监控单元程序时按下此按钮(4) 指示灯：左边红色指示灯为电源指示，上电时长亮。

右边四个绿色指示灯依次为FSK 发码指示，FSK 收码指示，预留，与监控中心通信指示，在正常工作时闪烁。

(5) 功能选择开关：左边两位（标有1、2）用于modem和电缆直连两种通信方式的切换，右边三位（标有3、4、5）用于在线编程方式和正常使用方式的切换。

此开关拨到“ON”位置为1，拨到“OFF”位置为0。

监控单元正常运行时此开关为“11000”，监控单元通过MODEM连接与网管中心通信。

当现场调测需要用电缆直连方式与网管中心通信时请将此开关设为“00000”。
