各种导线参数

  • 格式：doc
  • 大小：215.00 KB
  • 文档页数：12

.

.

各种导线参数

.

.

二00五年十二月整理

一、 圆铜单线、圆铝单线、铝合金单线抗拉强度特性：

单线直线（mm） 抗拉强度不小于（kg/mm2）

铜单线 铝单线 铝合金单线HL 铝合金单线HL2

1.00—1.50 41 18 30 26

1.51—2.00 41 17 30 26

2.01—2.50 40 17 30 26

2.51—3.00 40 16 30 26 .

. 3.51—3.50 39 16 30 26

3.01—4.00 39 15 30 26

4.01—4.50 38 15 30 26

4.51—5.00 38 15 30 26

二、 LJ、HLJ、HL2J型铝线：

标称

截面

（mm2） 计算

截面

（mm2） 根数×线

径（mm） 电线

外径

（mm） 直流电阻+200C

Ω/km 参考

重量 制造

长度

（M） L J

铝绞线 铝合金

绞 线 拉断力

（kg） 安全电流（A）

10 9.73 7×1.33 4.0 —— 2.27 29 —— 132 75

16 15.9 7×1.70 5.1 1.98 2.03 44 4500 215 105

25 24.7 7×2.12 6.4 1.28 1.29 68 4000 355 135

35 34.4 7×2.50 7.5 0.92 0.97 95 4000 465 170

50 49.5 7×3.00 9.0 0.64 .066 136 3500 670 215

70 69.5 7×3.55 10.7 0.46 0.498 191 2500 930 265

95 93.2 19×2.50 12.5 0.34 0.353 257 2000 1260 325

95 93.3 7×4.12 12.4 0.34 257 2000 1260 325

120 117.0 19×2.80 14.0 0.27 322 1500 1600 375

150 148.0 19×3.15 15.8 0.21 407 1250 2000 440

185 183.0 19×3.50 17.5 0.17 503 1000 2450 500 .

. 240 239.0 19×4.00 20.0 0.132 656 1000 3200 610

300 298.0 37×3.20 22.4 0.106 817 1000 4000 680

400 396.0 37×3.69 25.8 0.080 1087 800 5350 830

500 501.0 37×4.15 29.1 0.063 1376 800 6900 980

600 604.0 61×3.55 32.0 0.052 1658 500 8010 1100

三、 TJ型铜线：

标称

截面

（mm2） 计算

截面

（mm2） 根数×线

径（mm） 电线

外径

（mm） 直流电阻

+200CΩ/km 参考

重量 制造

长度

（M） 拉断力

（kg） 安全电流

（A）

10 9.7 7×1.33 3.99 —— —— 5000 —— 95

16 15.5 7×1.68 5.0 1.2 140 4000 544 130

25 24.5 7×2.11 6.3 0.74 221 3000 859 180

35 34.5 7×2.49 7.5 0.54 323 2500 1197 220

50 48.5 7×2.97 8.9 0.39 439 2000 1704 270

70 58.9 12×2.5 10.4 0.32 —— —— —— ——

95 68.3 19×2.14 10.7 0.28 618 1500 2400 340

95 92.5 19×2.49 12.4 0.2 837 1200 3250 415

120 117 19×2.80 14.0 0.158 1058 1000 4110 485

150 148 37×3.15 15.8 0.123 1338 800 5200 570 .

. 185 180 37×2.49 17.5 0.103 1627 800 —— 645

240 234 37×2.84 19.9 0.078 2120 800 —— 770

300 288 37×3.15 22.1 0.062 2608 600 —— 890

400 389 37×3.66 25.6 0.047 3521 600 —— 1085

四、500V BX及BBX型单芯电线：

线芯标称截

面（mm2） 导电线芯 电线

外径 铜 重

（kg/km） 参考重量（kg/km） 空气中敷设

铜线根数 单线直径（mm） BX BBX 安全电流（A）

1.0 1 1.13 4.4 8.9 26 24 19

1.5 1 1.37 4.6 13.1 32 30 24

2.5 1 1.76 5.0 21.6 43 41 32

4 1 2.24 5.5 35.0 58 57 43

6 1 2.73 6.2 52.1 80 77 56

10 7 1.33 7.8 87.5 135 131 80

16 7 1.68 8.8 139.5 197 194 105

25 7 2.11 10.6 220.3 302 298 140

25 19 1.28 10.6 220.3 298 —— ——

35 7 2.49 11.8 306.4 402 397 170

35 19 1.51 11.8 306.6 397 —— ——

50 19 1.81 13.8 440.5 562 556 210

70 19 2.14 16.0 615.8 759 752 270

70 49 1.33 17.0 618.2 832 —— ——

95 19 2.49 18.3 833.7 1017 1010 330 .

. 95 84 1.20 20.8 864.9 1118 —— ——

120 37 2.01 20.0 1061 1260 —— 410

120 133 1.08 21.7 1109 1347 —— ——

五、500V BLX及BBLX型单芯电线：

线芯标称截

面（mm2） 导电线芯 电线

外径 铝 重

（kg/km） 参考重量（kg/km） 空气中敷设

铝线根数 单线直径（mm） BLX BBLX 安全电流（A）

2.5 1 1.76 5.0 6.6 28 26 24

4 1 2.24 5.5 10.7 34 33 32

6 1 2.73 6.2 15.8 44 41 40

10 7 1.33 7.8 26.6 74 70 58

16 7 1.68 8.8 42.4 100 97 80

25 7 2.11 10.6 66.9 148 145 105

35 7 2.49 11.8 93.1 189 184 130

50 19 1.81 13.8 133.8 258 249 165

70 19 2.14 16.0 187.1 330 323 210

95 19 2.49 18.3 253.2 437 429 258

120 37 2.01 20.0 322.3 521 —— 310

.

. 六、镀锌钢绞线（GJ）：

标称截面

（mm2） 股数及直径

（mm） 计算截面

（mm2） 计算直径

（mm） 单位重量

（kg/km） 极限强度

（kg/

mm2） 拉断力

（吨）

25 7×2.2 26.6 6.6 210 120～140 2.94～3.42

35 7×2.6 37.2 7.8 300 120～140 4.10～4.80

50 7×3.0 49.5 9.0 400 120～140 5.46～6.40

50 19×1.8 48.3 9.0 400 120～150 5.16～6.50

70 19×2.2 72.2 11.0 580 110～150 7.10～9.70

100 19×2.6 101.0 13.0 800 110～150 10.0～13.5

.

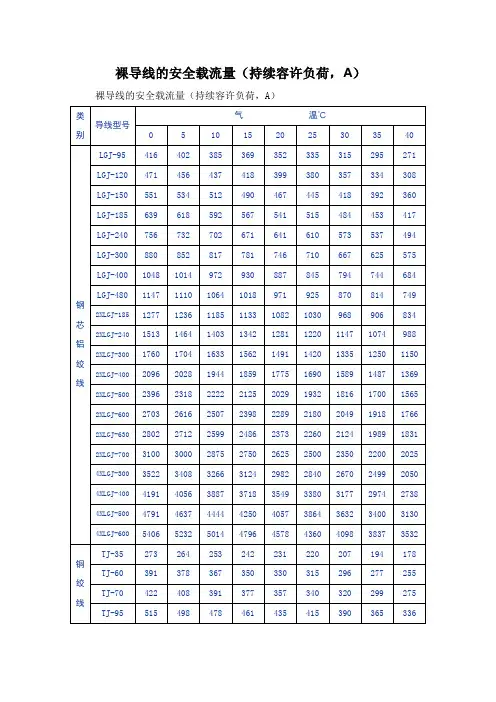

. 七、LGJLGJF、LH2GJ型：

标称截面

（mm2） 计算截面（mm2） 根数×线径（mm） 电 线

外 径 LGJF型防

腐层厚

（mm） LGJHE LGJF

直流电阻Ω/km 参考重量（kg/km） 制造长度

（M） LGJ

铝股 钢芯 铝股 钢芯 铝重 LGJ HL2GJ LGJF 拉断力kg 安全电流A

10 10.1 1.13 5×1.6 1×1.2 4.4 —— 3.12 27 36 —— 2000 280 80

16 15.3 2.50 6×1.8 1×1.8 5.4 —— 2.04 42 62 —— 1500 445 100

25 22.8 3.80 6×2.2 1×2.2 6.6 0.2～0.4 1.38 62 92 93 1500 665 135

35 36.9 6.20 6×2.8 1×2.8 8.4 0.2～0.4 0.85 102 150 152 1000 1080 180

50 48.3 8.00 6×3.2 1×3.2 9.6 0.2～0.4 0.65 128 196 198 1250 1400 210

50 51.3 6.65 6×3.3 7×1.1 9.9 0.2～0.4 0.65 136 199 201 1250 —— ——

70 68.0 11.3 6×3.8 1×3.8 11.4 0.2～0.4 0.46 187 275 278 1250 1980 265

70 71.7 9.28 6×3.9 7×1.3 11.7 0.2～0.4 0.46 187 273 276 1250 —— ——

95 95.9 17.8 28×2.08 7×1.8 13.7 0.2～0.4 0.33 263 404 412 1500 3200 330

95 95.4 15.9 6×4.5 1×4.5 13.5 —— 0.33 258 390 —— 1500 —— ——

120 115.0 22.0 28×2.29 7×2.0 15.2 0.2～0.4 0.27 318 492 502 1500 3980 380

120 116.3 22.0 7×4.6 7×2.0 15.2 —— 0.27 314 498 —— 1500 —— ——

150 148.0 26.6 28×2.59 7×2.2 17.0 0.2～0.4 0.21 407 617 629 1500 5050 450

185 181.0 34.4 28×2.87 7×2.5 19.0 0.2～0.4 0.17 500 717 785 1500 6250 515

240 238.0 43.1 28×3.29 7×2.8 21.6 0.2～0.4 0.132 657 997 1077 1500 8150 610

300 295.0 56.3 28×3.65 7×3.2 24.2 —— 0.107 812 1257 —— 1000 10200 700

400 395.0 72.2 28×4.24 19×2.2 28.0 —— 0.080 1089 1660 —— 1000 13600 800
