压力表使用说明书

压力表的操作说明书

操作说明书

一、产品概述

压力表是一种常用的测量仪器，用于测量液体或气体的压力大小。本操作说明书详细介绍了压力表的使用方法和注意事项。

二、产品结构

1. 压力表外观：压力表通常由表头、表身和连接装置组成。

2. 表头：显示压力数值，并设有刻度盘和指针。

3. 表身：固定表头和连接装置，通常采用金属材料制成。

4. 连接装置：与被测介质连接，通常是螺纹接口或法兰接口。

三、操作步骤

1. 准备工作

在进行压力测量之前，请确保以下准备工作已完成：

- 将压力表与被测介质连接，确保连接牢固。

- 检查压力表是否正常运作，并确保指针在零刻度位置。

2. 测量压力

（根据实际情况选择合适的测量方法，以下是一种常用方法的步骤）

- 确定被测压力介质的性质（液体或气体）和量程范围。 - 打开被测压力介质供应，使其充满压力表。

- 观察压力表指针的位置，根据刻度盘上的刻度读取压力数值。

- 记录压力数值，可以根据需要进行多次测量以提高精确度。

3. 压力表的维护

- 使用结束后，及时将压力表从被测介质中取出，并用清洁软布轻轻擦拭表面。

- 避免压力表受到外界冲击或水分侵入，以防止损坏或影响准确度。

- 定期检查压力表的准确度，并根据需要进行校正或更换。

四、注意事项

1. 避免超过压力表的量程范围进行测量，以免损坏仪器。

2. 避免过大的冲击或振动，以保持压力表的准确度。

3. 注意压力表的工作温度范围，避免在超出范围的温度下使用。

4. 如遇到故障或不正常情况，请及时停止使用并咨询专业人士。

五、常见问题解答

1. 问：为什么压力表指针不动？

答：可能是压力表与被测介质连接松动或存在堵塞，请检查连接状态并进行清洗。

2. 问：为什么压力表指针不稳定？ 答：可能是被测介质存在脉动或压力波动，请检查被测介质的稳定性。

3. 其他问题请咨询售后服务。

六、总结

本操作说明书详细介绍了压力表的使用方法和注意事项，希望能帮助用户正确操作压力表，确保测量的准确性和使用的安全性。如有其他疑问，请咨询专业人士。

maxair数显压力表使用说明书

一、特点：

1.稳定性好：采用高性能转换器配合高性能微处理器对仪表的各项性能及技术指标作连续修正，保证仪表长时间宽温度范围内使用而不影响其精度；

2.可操控性强：采用薄膜面板及进口轻触按键，可任意实现开关、清零及压力单位改变；按键使用寿命长；

3.读数准、功耗低：采用微功耗处理元器件及LCD液晶显示，绝无视角偏差现象，100%显示动压值；无需外部电源，内置3.6V锂电池一节，连续工作≥5-8年；

4.量程宽、适用范围广：可实现-100KPa～60MPa之间各个量程段任选，最大可到100MPa；广泛适用于冶金、石油、化工、电力等各工业领域绝大部分场合的压力调节和自动化控制；是指针式精密压力表的更新换代产品；也可作为计量部门对普通压力表进行调校比对标准表使用；

5.外形结构简洁、易于安装；表壳防护坚固、美观精致。

二、数显压力表说明书之操作步骤：

1.开关机：长按“开／关”键≥2秒，开机或关机。

2.清零：当仪表没有压力的情况下，出现零漂，可短按“清零”键即可清零。 3.满量程查询与单位切换：长按“清零”键≥2秒，可看到最大满量程；此页短按“开关”键，切换压力单位，长按“设置”键≥2秒，保存选择好的压力单位；长按“清零”键≥2秒，退出至主页。

三、数显压力表安装要求：

1.在安装仪表之前，先检查表头及测量孔是否干净、通透；

2.使用场所应选择空气流通、便于观察、易于维护和操作且无腐蚀性气体的场所。

3.该系列仪表最好采用垂直安装，安装连接螺纹是直形的，需加装软质密封垫片。

4.安装和拆卸时，应将工具位于压力表接头六角处拆卸，严禁用手拧动表头。

kita数显压力表说明书

Kita数显压力表是一款专业测量电子压力表，可显示压力值，显示时间及数值等息。测量过程中压力传感器自动检测并记录压力值。使用时需要注意以下事项：•使用压力传感器测量应避开障碍物；•在选择高精度压力表时应用被测量压力表应同时满足精度、体积、功率和噪声等要求。

1.按下相应按钮，数字液晶显示进入测量模式。

如果采用手动模式时，需先按下测量按钮。测量完成后，将压力计（量程范围:-100~+1000)和“自动输出”分别存入对应的刻度盘内（数据存储量:4 G/ G/24 G)。注意：选择与测量无关的设置如：开启“压力调节”按钮时需开启“压力调节器”；关闭“压力调节”按钮的同时测量按钮上的指示灯变为红色并闪烁一次；关闭“压力调节器”按钮的同时测量按钮上的指示灯变为绿色并闪烁三次。

2.按下表针按钮后，屏幕出现一个绿色字体显示“数值”。

按住表针按钮不放，然后开始读取数值。按下“”按钮，返回数值“”的显示界面。“”位于屏幕最底部，与被测压力有关。按下这个按钮读取数值直到屏幕的最底部出现蓝色或绿色字体。这个按钮可以帮助您调整表针上的刻度（默认刻度为500)使其与被测压力保持一致。

3.选择压力后，数字液晶显示在“0”和“1”之间。 此时，液晶将显示被测量的压力值。数字液晶同时显示数字值。选择“0”和“1”后，显示数值在0到1之间。如果数值超过1,液晶将一直显示0到1。数字液晶下方是四位显示数字的字符串“01”和“1”，与显示压力完全一致。字符串“0”和“1”标志为测量数字液晶中的字符串之一。数字液晶显示时间为20

ms （分钟）和15 ms （分钟）时的数值的日期为零。

4.选择压力值后，屏幕出现红色数字显示。

此时屏幕显示压力数值为0.01 kPa,此时屏幕处于“工作状态，时间刻度为1 min。此时屏幕上出现0-1的数字标记。数值表示压力表当前位置被测压力值若不超过显示压力值的标准偏差，则屏幕不会显示出红色数字；若超过标准偏差，则屏幕显示红色数字标记。

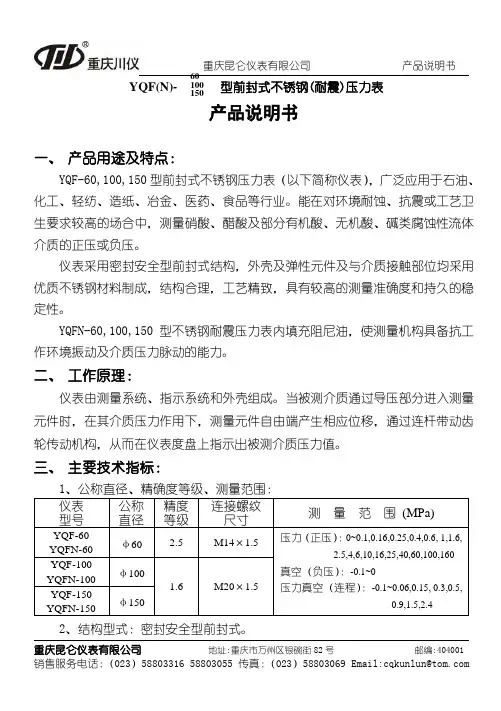

重庆昆仑仪表有限公司 产品说明书

重庆昆仑仪表有限公司 地址:重庆市万州区银碗街82号 邮编:404001

销售服务电话：（023）58803316 58803055 传真：（023）58803069 Email:cqkunlun@ YQF(N)- 60 100 150 型前封式不锈钢(耐震)压力表

产品说明书

一、 产品用途及特点：

YQF-60,100,150型前封式不锈钢压力表（以下简称仪表），广泛应用于石油、化工、轻纺、造纸、冶金、医药、食品等行业。能在对环境耐蚀、抗震或工艺卫生要求较高的场合中，测量硝酸、醋酸及部分有机酸、无机酸、碱类腐蚀性流体介质的正压或负压。

仪表采用密封安全型前封式结构，外壳及弹性元件及与介质接触部位均采用优质不锈钢材料制成，结构合理，工艺精致，具有较高的测量准确度和持久的稳定性。

YQFN-60,100,150型不锈钢耐震压力表内填充阻尼油，使测量机构具备抗工作环境振动及介质压力脉动的能力。

二、 工作原理：

仪表由测量系统、指示系统和外壳组成。当被测介质通过导压部分进入测量元件时，在其介质压力作用下，测量元件自由端产生相应位移，通过连杆带动齿轮传动机构，从而在仪表度盘上指示出被测介质压力值。

三、 主要技术指标：

1、公称直径、精确度等级、测量范围：

仪表

型号 公称

直径 精度

等级 连接螺纹

尺寸 测 量 范 围 (MPa)

YQF-60

YQFN-60 φ60 2.5 M14×1.5 压力（正压）：0~0.1,0.16,0.25,0.4,0.6, 1,1.6,

2.5,4,6,10,16,25,40,60,100,160

真空（负压）：-0.1~0

压力真空（连程）：-0.1~0.06,0.15, 0.3,0.5,
