混凝土中氯离子扩散系数的检测标准

混凝土中氯离子扩散系数测试技术规程

一、前言

混凝土是一种常见的建筑材料，它的性能直接影响着建筑物的质量和使用寿命。然而，由于混凝土中的氯离子会对钢筋产生腐蚀，从而影响混凝土的使用寿命和安全性，因此混凝土中氯离子扩散系数的测试显得尤为重要。本规程旨在规范混凝土中氯离子扩散系数的测试方法，以保证测试结果的准确性和可靠性。

二、适用范围

本规程适用于混凝土中氯离子扩散系数的测试。

三、仪器设备

1、扩散装置；

2、氯离子电极；

3、电位计；

4、恒温水槽；

5、天平；

6、计时器；

7、砂轮机；

8、切割机。

四、试验材料

1、混凝土试块；

2、水；

3、氯化钙；

4、氯化钠。

五、试验流程

1、试块制备

制备混凝土试块，试块尺寸为100mm×100mm×100mm，制备过程中应注意保证试块洁净、密实、无裂缝。

2、试块处理

将试块表面清洗干净，然后在试块表面切割出一段净面积为50mm×50mm的圆形区域，深度为2mm，然后用砂轮机将圆形区域表面打磨至光滑。

3、试块浸泡

将混凝土试块放入恒温水槽中，水温为20±2℃，浸泡时间为28天，每7天更换一次水。

4、试块浸泡液制备

将氯化钙和氯化钠按照质量比1：1的比例混合在一起，加入适量的水，制备成浓度为5%的氯离子溶液。

5、试验装置组装

将扩散装置组装好，将混凝土试块放入装置中，试块表面净面积应与扩散装置表面净面积相等，将氯离子电极安装在试块表面上，并将电位计连接至氯离子电极上，浸入氯离子溶液中。

6、试验开始

开启计时器，记录时间t0，并记录氯离子电极和电位计的读数V0。

7、试验过程

在恒温水槽中加入一定量的氯离子溶液，保持恒温水槽温度为20±2℃，每次加入氯离子溶液的时间间隔为30分钟，每次加入的氯离子溶液量为试块体积的1/10，记录时间t和氯离子电极和电位计的读数V。

8、试验结束

当试验时间达到规定时间时，关闭计时器，记录时间t1和氯离子电极和电位计的读数V1。

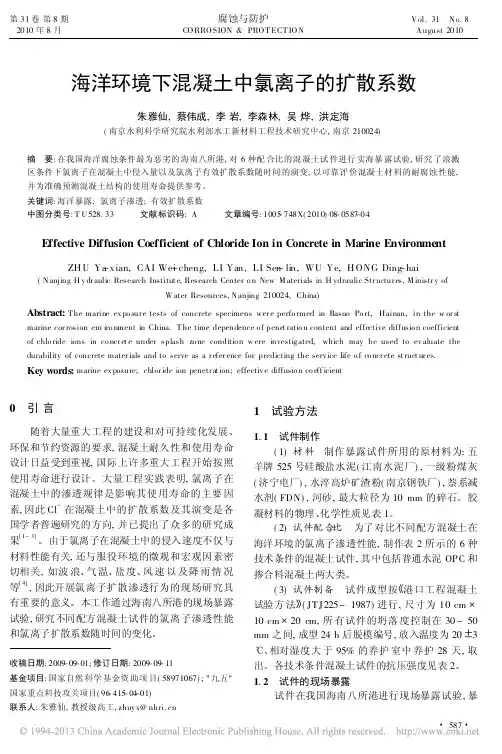

海洋环境下混凝土中氯离子的扩散系数

朱雅仙,蔡伟成,李岩,李森林,吴烨,洪定海

(南京水利科学研究院水利部水工新材料工程技术研究中心,南京210024)

摘 要:在我国海洋腐蚀条件最为恶劣的海南八所港,对6种配合比的混凝土试件进行实海暴露试验,研究了浪溅区条件下氯离子在混凝土中侵入量以及氯离子有效扩散系数随时间的演变,以可靠评价混凝土材料的耐腐蚀性能,并为准确预测混凝土结构的使用寿命提供参考。

关键词:海洋暴露;氯离子渗透;有效扩散系数中图分类号:TU528.33 文献标识码:A 文章编号:1005-748X(2010)08-0587-04

EffectiveDiffusionCoefficientofChlorideIoninConcreteinMarineEnvironment

ZHUYa-xian,CAIWe-icheng,LIYan,LISen-lin,WUYe,HONGDing-hai

(NanjingHydraulicResearchInstitute,ResearchCenteronNewMaterialsinHydraulicStructures,Ministryof

WaterResources,Nanjing210024,China)

Abstract:ThemarineexposuretestsofconcretespecimenswereperformedinBasuoPort,Hainan,intheworstmarinecorrosionenvironmentinChina.Thetimedependenceofpenetrationcontentandeffectivediffusioncoefficientofchlorideionsinconcreteundersplashzoneconditionwereinvestigated,whichmaybeusedtoevaluatethe

混凝土氯离子扩散系数的测定原理及实验方法

一、前言

混凝土是建筑工程中常用的一种材料，但是它也存在一些问题，比如混凝土中含有氯离子，会导致钢筋锈蚀，从而影响混凝土的使用寿命和安全性。因此，测定混凝土中氯离子的扩散系数是非常重要的，本文将详细介绍混凝土氯离子扩散系数的测定原理及实验方法。

二、混凝土氯离子扩散系数的测定原理

混凝土中氯离子的扩散系数可以通过测定混凝土中氯离子的扩散速率来得到。混凝土中氯离子的扩散速率可以用菲克第一定律来描述，即：

$$J=-D\frac{dc}{dx}$$

其中，$J$表示单位时间内通过混凝土单位面积的氯离子通量，$D$表示混凝土中氯离子的扩散系数，$c$表示混凝土中氯离子浓度，$x$表示混凝土中离子扩散的距离。

根据菲克第一定律，可以得到混凝土中氯离子的扩散系数的计算公式：

$$D=\frac{J}{\frac{dc}{dx}}$$

因此，测定混凝土中氯离子的扩散速率和浓度梯度，就可以得到混凝土中氯离子的扩散系数。

三、混凝土氯离子扩散系数的测定实验方法

混凝土氯离子扩散系数的测定实验方法分为两种：非稳态法和稳态法。

1. 非稳态法

非稳态法主要是通过测定混凝土中氯离子浓度随时间变化的曲线来确定混凝土中氯离子的扩散系数。具体实验步骤如下：

（1）准备混凝土试件：将混凝土制成圆柱形或立方体的试件。试件制备时，应控制好混凝土的配合比和水灰比，以确保试件的均匀性和稳定性。

（2）浸泡试件：将试件放入0.3mol/L的NaCl溶液中浸泡，浸泡时间一般为28天，以使试件中的氯离子达到均匀分布。

（3）制备取样器：制备取样器，取样器的直径应大于试件的直径，高度应略大于试件的高度，以保证取样器能够完全覆盖试件。

（4）取样：在试件中心处用取样器取样，然后立即将取样器放入NaOH溶液中。NaOH溶液用于停止混凝土中氯离子的扩散，防止测量的误差。

（5）测量：将取样器中的NaOH溶液取出，用离子色谱仪测量其中的氯离子浓度。然后根据测得的浓度计算出混凝土中氯离子的扩散系数。

混凝土氯离子扩散系数检测技术规程

一、前言

混凝土氯离子扩散系数检测是评估混凝土耐久性能的重要手段。本技术规程旨在指导混凝土氯离子扩散系数检测的操作流程、方法和要求，确保检测结果准确可靠，为混凝土相关工程提供参考。

二、设备与试剂

1. 混凝土氯离子扩散系数检测仪器：常用的仪器有NT Build 492、JTG E51-2006、ASTM C1202等，选择仪器应考虑设备的精度、灵敏度、易用性和稳定性等因素。

2. 电极：采用银-银氯化物电极。

3. 氯化钙试剂：纯度不低于95%。

三、实验室条件

1. 实验室应保持稳定的温度（20℃±5℃）和相对湿度（50%±10%）。

2. 实验室应有良好的通风系统，以避免气体积聚和对检测结果的影响。

3. 实验室应有充足的光源和配备不同波长的光谱仪器以检测氯化物离子。

四、样品采集和制备

1. 样品应采自混凝土结构中代表性的位置，如柱子、梁、板等。 2. 采样前应对混凝土表面进行清洁，以避免表面附着物对结果的影响。

3. 样品的尺寸应根据检测仪器的要求进行裁剪，并保证样品的表面光滑平整。

4. 样品宜在采样后尽快进行检测，否则应在恒温恒湿条件下保存以避免样品干燥和变形等问题。

五、检测过程

1. 样品应在检测前进行干燥处理，并记录干燥后的质量和厚度。

2. 将样品放置于检测仪器中，注入氯化钙试剂，并启动检测程序。

3. 检测时间应根据样品的类型、尺寸、厚度和检测仪器的要求进行设置。

4. 检测结束后，取出样品，重新称重并记录质量。

5. 计算氯离子扩散系数。

六、数据处理与分析

1. 按照检测仪器的说明书，将检测结果转化为氯离子扩散系数。

2. 根据实际情况，对检测结果进行统计和分析，绘制相关曲线以评估混凝土的耐久性能。

3. 在数据处理过程中，应注意避免误差的积累和数据异常的影响。

七、质量控制

1. 定期对检测仪器进行校准和维护，确保设备的稳定性和精度。
