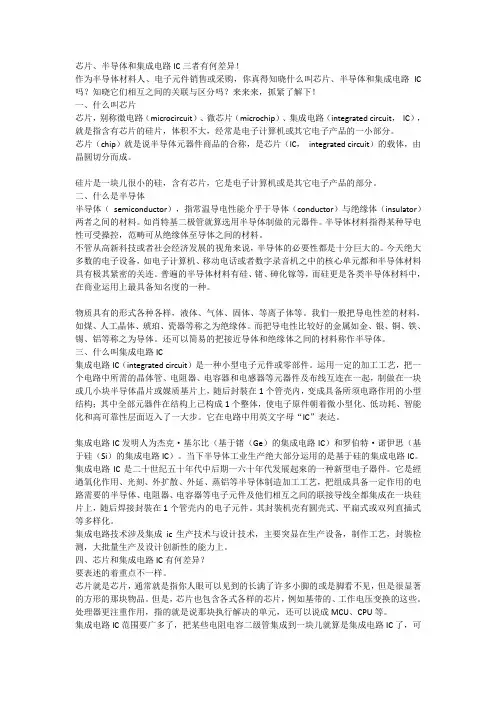

芯片、半导体和集成电路IC三者有何差异！

作为半导体材料人、电子元件销售或采购，你真得知晓什么叫芯片、半导体和集成电路IC吗？知晓它们相互之间的关联与区分吗？来来来，抓紧了解下！

一、什么叫芯片

芯片，别称微电路（microcircuit）、微芯片（microchip）、集成电路（integrated circuit， lC），就是指含有芯片的硅片，体积不大，经常是电子计算机或其它电子产品的一小部分。

芯片（chip）就是说半导体元器件商品的合称，是芯片（lC， integrated circuit）的载体，由晶圆切分而成。

硅片是一块儿很小的硅，含有芯片，它是电子计算机或是其它电子产品的部分。

二、什么是半导体

半导体（ semiconductor），指常温导电性能介乎于导体（conductor）与绝缘体（insulator）两者之间的材料。如肖特基二极管就算选用半导体制做的元器件。半导体材料指得某种导电性可受操控，范畴可从绝缘体至导体之间的材料。

不管从高新科技或者社会经济发展的视角来说，半导体的必要性都是十分巨大的。今天绝大多数的电子设备，如电子计算机、移动电话或者数字录音机之中的核心单元都和半导体材料具有极其紧密的关连。普遍的半导体材料有硅、锗、砷化镓等，而硅更是各类半导体材料中，在商业运用上最具备知名度的一种。

物质具有的形式各种各样，液体、气体、固体、等离子体等。我们一般把导电性差的材料，如煤、人工晶体、琥珀、瓷器等称之为绝缘体。而把导电性比较好的金属如金、银、铜、铁、锡、铝等称之为导体。还可以简易的把接近导体和绝缘体之间的材料称作半导体。

三、什么叫集成电路IC

集成电路IC（integrated circuit）是一种小型电子元件或零部件。运用一定的加工工艺，把一个电路中所需的晶体管、电阻器、电容器和电感器等元器件及布线互连在一起，制做在一块或几小块半导体晶片或媒质基片上，随后封裝在1个管壳内，变成具备所须电路作用的小型结构；其中全部元器件在结构上已构成1个整体，使电子原件朝着微小型化、低功耗、智能化和高可靠性层面迈入了一大步。它在电路中用英文字母“IC”表达。

电子元器件基础知识

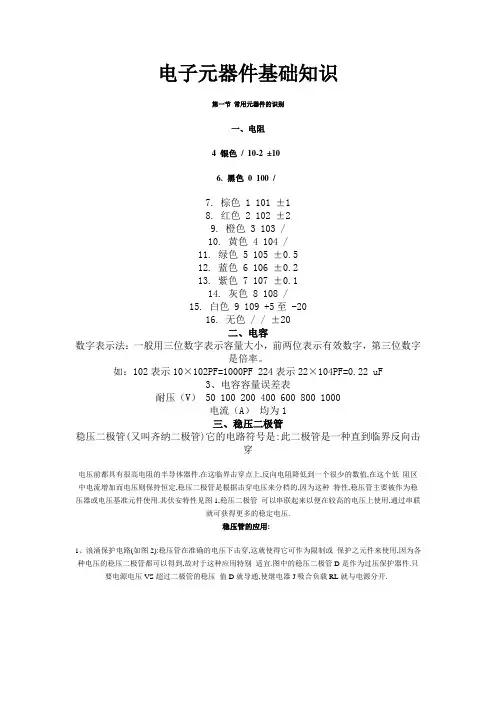

第一节 常用元器件的识别

一、电阻

4 银色 / 10-2 ±10

6. 黑色 0 100 /

7. 棕色 1 101 ±1

8. 红色 2 102 ±2

9. 橙色 3 103 /

10. 黄色 4 104 /

11. 绿色 5 105 ±0.5

12. 蓝色 6 106 ±0.2

13. 紫色 7 107 ±0.1

14. 灰色 8 108 /

15. 白色 9 109 +5至 -20

16. 无色 / / ±20

二、电容

数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF

3、电容容量误差表

耐压（V） 50 100 200 400 600 800 1000

电流（A） 均为1

三、稳压二极管

稳压二极管(又叫齐纳二极管)它的电路符号是:此二极管是一种直到临界反向击穿

电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低 阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种 特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图1,稳压二极管 可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压.

稳压管的应用:

1、浪涌保护电路(如图2):稳压管在准确的电压下击穿,这就使得它可作为限制或 保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别 适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压 值D就导通,使继电器J吸合负载RL就与电源分开.

2、电视机里的过压保护电路(如图3):EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使 电视机进入待机保护状态.

电子元器件基础知识大全

1、电子元器件

电子元器件是一种用于电子设备的基本元素，由电路板、电子集成电路、电容器、电阻器、变压器、晶体管和开关等组成。它们可以用来控制电子设备的功能和性能。

2、电路板

电路板是电子元器件的基础，它是一种由电子元件连接在一起的平面结构，用于连接电子元件，以实现电子设备的功能。

3、电子集成电路

电子集成电路是由一组电子元件集成在一个小型的半导体器件上，它可以实现电子设备的多种功能。

4、电容器

电容器是一种电子元件，它可以存储电能，并在需要的时候释放出来。它们常用于滤波器和电源线路中，以防止电路中的颠簸。

5、电阻器

电阻器是一种电子元件，它可以限制电路中通过的电流，以稳定电路的电压和电流。它们常用于电源线路和控制电路中，以防止过载和短路。

6、变压器

变压器是一种电子元件，它可以将一个电压转换为另一个电压，以满足电子设备的需求。它们常用于电源线路中，以提供不同的电压。

7、晶体管

晶体管是一种电子元件，它可以控制电路中的电流，从而实现电子设备的功能。它们常用于控制电路中，以控制电子设备的功能和性能。

8、开关

开关是一种电子元件，它可以控制电路中的电流，从而实现电子设备的开启和关

1

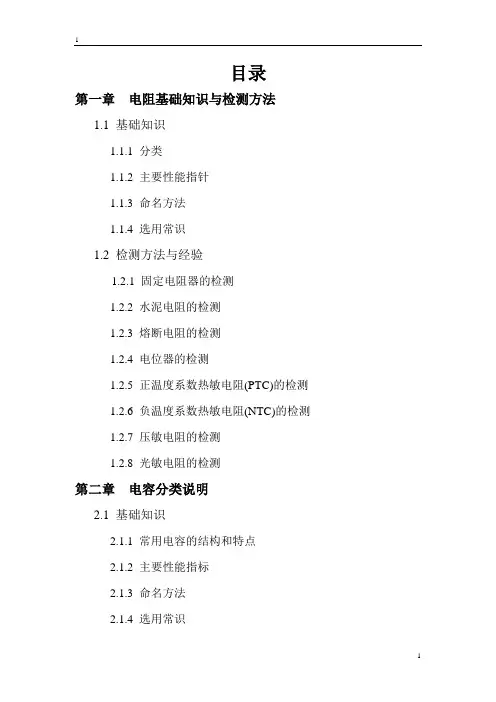

1 目录
