Thinkpad拆机教程,风扇清灰。

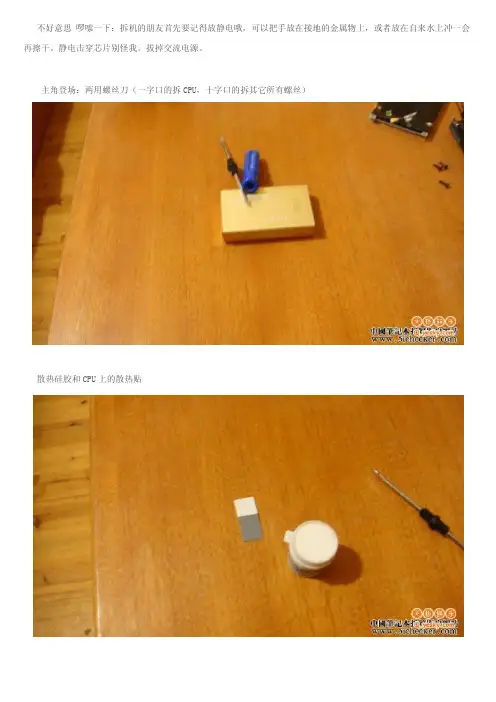

不好意思,啰嗦一下：拆机的朋友首先要记得放静电哦，可以把手放在接地的金属物上，或者放在自来水上冲一会

再擦干。静电击穿芯片别怪我。拔掉交流电源。

主角登场：两用螺丝刀（一字口的拆CPU，十字口的拆其它所有螺丝）

散热硅胶和CPU上的散热贴正面照（A面）

反面照（D面）第一步：拆掉电池，不要忘记了红圈这里的两颗螺丝。共6颗小螺丝。第二步：把3个盖子拆掉（硬盘盖、内存盖、主板电池盖）盖子合影留恋

第三部：拆下内存和无线网卡。内存拆法是把内存条两端的卡子向外稍微掰开，让卡子离开内存条两端缺口，再向

上45°拔出。看上面第二张图上画红框的部位。镁光DDR28002G内存。要是2G一根的那该多好，免得升级造成浪费。拆掉硬盘上的3颗小螺丝，再向左推就能拿下来。

D面螺丝拆尽后，扣住光驱挡板就能拖出光驱B面和C面照

拆完D面能拆的螺丝，（有些螺丝在后面的图片中特别提醒拆红色加粗表示）拿出硬盘、内存、无线网卡、光驱

后，接下来拆C面

C面首先拆键盘，拆法：双手按住键盘往下拉，让键盘上方的几个黑色小卡子离开键盘。如果拿不出，请往下拉键盘

的同时，用薄的东西在键盘上方往下轻轻撬。在那4、5个卡子的左右撬。键盘离开C面时，不要忘记了拔掉键盘与主

板的排线。方法：把主板上键盘排线两端的卡子向上推开，才能拿出键盘排线。不能硬拽。键盘正面键盘背面红圈处是笔记本底面上螺丝的地方，把D面中间3颗螺丝拧下，键盘才拆的动。中间是键盘插在主板上的排线。

拿掉键盘后，可以看到中间的喇叭和左边黑色无线网卡的天线。画红圈处的螺丝拿掉，再沿黑框外边沿轻撬，就可以取出电源和无线开关所在的面板了。我是用指甲沿黑框外边沿划开的。如果取不出，请看下面红字。电源和无线开关所在的面板

反面

这里特别提醒红圈处的金属片有螺丝与C壳相连，应该在拿出光驱后，把光驱位C壳上的一颗极小的螺丝拆了。不要像我硬撬，把金属片撕了。取走电源和无线开关所在的面板红圈与上图红圈对应，应该在C壳红圈下拧下那颗极小的螺丝

请预览后下载！ ThinkPad T410i拆机图解

笔记本用久了，风扇就有点响了，感觉散热也不哪么好了，就要把T410i拆机清灰，哪么怎么来T410i拆机清灰好一点呢，下面我们来看一看拆机的过程吧！

○1永远的第一步，断开电源，卸下电池；

请预览后下载！ ○2打开内存盖，揭开盖子，拧下有键盘标示的螺丝；T410i只需要拧下两颗螺丝就可以轻松卸下键盘；1号螺丝内存盖螺丝，2号螺丝内存盖内的螺丝；

请预览后下载！ 为了保险起见，先把能卸下的东东都拆了，硬盘1T的~

请预览后下载！ 开始拆了，IBM 经典的T系列的拆卸，永远都是从键盘开始~~

请预览后下载！ 拿掉键盘，看到T410i的内部，很结实钢筋龙骨，这里需要拧掉4颗螺丝才能卸掉C面板~~

请预览后下载！ ○3C面板打开，看左上角，要卸下风扇，要把边上的音响固定螺丝松开~

请预览后下载！ 为什么会这么脏呢，我很少用这个本本哦~

请预览后下载！ ○4卸下散热片，这个很简单大家都会，看看这原装的U，还带了个罩，P6300~~

请预览后下载！ 散热片卸的时候记得把风扇电源拔掉，装回去的时候也一定记得插上~

（注：可编辑下载，若有不当之处，请指正，谢谢!）

Thinkpad T420笔记本拆机清算电扇具体拆解教程多图！

那么起首来看看精确的装配进程吧,下图中我们先懂得一点假如你想清算一台二手T420笔记本的话我信任你须要着手才能相对强才可以,至少你须要先将键盘装配失落然后再将固定的C面板一通装配后,最后可以看到电扇这个时刻还有上面的小喇叭,最后才是你的们所看到的地位了.固然说T420有着异常不错的散热体系,但是时光积聚也会有异常多的尘土是以们按期来装配笔记本清算电扇是异常有须要的：

红色是用来固定键盘的,起首是下面的红色螺丝拧开后精确后盖才干看到第二颗固定的螺丝

黄色是用来固定C面板的,个中还有电池下面地位的等下电池装配后你们可以看到额

T420的内存装配改换:

下面起首将螺丝拧开后就可以看到内存了

信任你应当看到键盘的第二颗螺丝固定的地位了：

装配或者改换内存的话 只须要着手将固定内存的两个金属片掰开 内存主动弹上来,然后拔出内存就完成了 T420的键盘拆解:

键盘固定的螺丝都拧开后,如下图的一样操纵,将全部键盘推向前方然后就可以翻转键盘了,但是记得键盘下面有一个链接的排线地位

来一张键盘接口地位的特写吧:

来一张全部键盘装配后的C面特写吧,那么第二个内存地位就再中央黑色塑料纸下面了,我么已经将其装配走了

就在这里了：

下面四颗螺丝是用来固定电扇散热铜片的螺丝,下图中你可以如今拆开也可以晚点再拆,红色的是电扇电源线记得拔失落

如今再回到本来的不和地位,黄色是用来固定C面板掌托的所有螺丝,如今就必须全体拧开,红色就不必我说了是键盘的

如今从掌托的左边着手,如下图中想方法掰开然后...就是如许的

打开了一部分,可以用撬板或者宽一点的螺丝刀也能打开C面.

全部C面板如今可以如许来把持,其实T410和T420根本构造是一样的,是以掌托下面的排线构造也一样

来一张这个机械的掌托排线接口的特写吧

已经被拆下来后T420的掌托 电扇的拆解：

精品文档

. Thinkpad T420笔记本拆机清理风扇详细拆解教程多图！

那么首先来看看大概的拆卸过程吧，下图中我们先了解一点如果你想清理一台二手T420笔记本的话我相信你需要动手能力相对强才可以，至少你需要先将键盘拆卸掉然后再将固定的C面板一通拆卸后，最后可以看到风扇这个时候还有上面的小喇叭，最后才是你的们所看到的位置了。虽然说T420有着非常不错的散热系统，但是时间积累也会有非常多的灰尘因此们定期来拆卸笔记本清理风扇是非常有必要的：

红色是用来固定键盘的，首先是下面的红色螺丝拧开后大概后盖才能看到第二颗固定的螺丝

黄色是用来固定C面板的，其中还有电池下面位置的等下电池拆卸后你们可以看到额

T420的内存拆卸更换: 精品文档

. 下面首先将螺丝拧开后就可以看到内存了

精品文档

.

相信你应该看到键盘的第二颗螺丝固定的位置了： 精品文档

.

拆卸或者更换内存的话 只需要动手将固定内存的两个金属片掰开 内存自动弹上来，然后拔出内存就完成了 精品文档

.

精品文档

.

T420的键盘拆解:

键盘固定的螺丝都拧开后，如下图的一样操作，将整个键盘推向前方然后就可以翻转键盘了，但是记得键盘下面有一个链接的排线位置 精品文档

.

精品文档

.

精品文档

.

来一张键盘接口位置的特写吧: 精品文档

.

精品文档

.

来一张整个键盘拆卸后的C面特写吧，那么第二个内存位置就再中间黑色塑料纸下面了，我么已经将其拆卸走了 精品文档

.

就在这里了： 精品文档

.

下面四颗螺丝是用来固定风扇散热铜片的螺丝，下图中你可以现在拆开也可以晚点再拆，红色的是风扇电源线记得拔掉 精品文档

.

现在再回到原来的背面位置，黄色是用来固定C面板掌托的所有螺丝，现在就必须全部拧开，红色就不用我说了是键盘的 精品文档

.

现在从掌托的左边动手，如下图中想办法掰开然后。。。就是这样的 精品文档

.
