机械式隔膜计量泵的特点与适用计量泵如何操作隔膜计星泵广泛应用于石油化工、化工、电力、冶金、采矿.造船、轻工、农业、国防等工业。

机械式隔膜计量泵铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药隔膜计星泵广泛应用于石油化工、化工、电力、冶金、采矿.造船、轻工、农业、国防等工业。

机械式隔膜计量泵铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药液，无毒无味，接受凸轮机构，整体上完全无泄露，可安置于药槽或管道上，接触介质泵头为PVC、可选PTFE及不锈钢材质。

机械式隔膜计量泵性价比高，普遍适用于，压力要求不高的水处理行业，在泵运行或停止时也可任意调整流量也可定量输出，一般由掌控部分、驱动部分、传动部分及单向阀部分构成，驱动部分是电磁隔膜计量泵区分与其他计量泵的紧要部分。

机械式隔膜计量泵是由电磁铁为驱动，为输送小流量低压力管路液体而设计的一种计量泵，它以结构简单、能耗小、计量其实不太精准以及调整便利而在行业内受到欢迎，它的设计原则为“简单应用”，不过它的缺点就是计量流量小（一般30L/h以下），对管路压力要求比较低，这也从某些方面限制了它在工业上的应用。

泵头为被计量流体的过流部分，它的质量好坏一般表现在密封性、防腐性、结构稳定性；有各种材料PVC，304，316 等等。

对于电路板一般不存在工艺设计的问题，只是有数字电路和模拟电路之分，紧要的质量表现在密封性，电子元气件质量的好坏，由于电路板确定不能进入水汽。

由于机械式隔膜计量泵输送的一般都是强腐蚀性液体，所以对于直接和被输送液体接触的膜片有很高的防腐要求。

膜片一般接受PTFE材质。

机械隔膜计量泵特点1.操作安全,机械驱动隔膜,性价比高,普遍适用于,压力要求不高的水处理行业2.密封性好,无泄漏,装配维护和修理简单安全，接受偏心机构.整体上完全无泄露，可安置于药椿或管道上。

3.它可以传输高粘度介质，腐蚀性液体和不安全性的化学品。

铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无善无味。

Get a free quote today:Commercial Industrial Supply 1444 East Main StreetRock Hill, SC 29730 USA Tel: (866) 777-8001Email: *****************Pulsafeeder ExpertiseSince 1936, Pulsafeeder has been the global leader in fluids handling technology and innovation in chemical dosing. Pulsafeeder has built a foundation of success with thousands of installations in fluid handling applications. Our extensive product breadth enables us to provide the convenience and efficiency of single-source solutions across various industries. 0912123135221008360002456831382669510.03.04.05.16.210.3180047675.7860160046.265.8175249435200114.9227.2422.710.36.25.13200845J K22 (5.8) 14 (3.8) 44(11.6) 28(7.5)75.7(20)49(13.0)102 (26.9) 66 (17.4)175 (46.2)113(30)128 (33.8) 83 (21.9)195 (51.5) 126 (33.4)249 (65.8) 161 (42.7)1300 (343) 843(222.6)1600 (423) 1037 (274.0)2600 (687) 1686 (445.3)3200 (845) 2074 (548.0)10.3 15010.3 15010.3 150 5.1 75 5.1 7510.3 15010.3 15010.3 150 4 60 4 60 4 60 4 6037 (24) 73 (47)125 (81) 73 (47)125 (81) 98 (64)146 (95)186 (121)146 (95)186 (121)146 (95)186 (121)0.18 0.250.18 0.250.18 0.250.18 0.250.18 0.250.37 0.50.37 0.50.37 0.51.1 1.51.1 1.51.1 1.51.1 1.550 Hz Flow LPH (GPH)Pressure SPM@ 50 Hz PowerModel1450 RPM940 RPMBar PSI1450 (940) RPM KW HP50HzJK26.5 (7) 17.5 (4.6) 53 (14) 35 (9.3) 91 (24) 60 (16)123 (32.4) 81 (21.4)212 (56) 140 (37)159 (42) 105 (27.7)246 (65) 163 (43) 313 (83) 207 (55)1440 (380) 952 (251)1800 (476) 1190 (314)2880 (761) 1903 (503)3600 (951) 2379 (638)10.3 15010.3 15010.3 150 5.1 75 5.1 7510.3 15010.3 15010.3 150 4 60 4 60 4 60 4 6044 (29) 88 (58)150 (99) 88 (58)150 (99)117 (77) 175 (116)223 (147)175 (116)223 (147)175 (116)223 (147)0.18 0.250.18 0.250.18 0.250.18 0.250.18 0.250.37 0.50.37 0.50.37 0.51.1 1.51.1 1.51.1 1.51.1 1.560 Hz Flow LPH (GPH)Pressure SPM@ 50 Hz PowerModel1725 RPM 1140 RPM Bar PSI 1725 (1140) RPM KW HP 60HzOMNI Series PumpsThe OMNI series is designed to be an economical, compact, rugged, simple, and reliable diaphragm metering pump. It features an industrial design to work in just about any application. OMNI series pumps are an outstanding choice for the customer looking for a simple and compact diaphragm metering pump. These reliable metering pumps are designed to perform in the widest range of chemical dosing applications.Product Specifications•Flows to 3600 l/h (951 GPH) at 60 Hz•Pressures to 10.3 Bar,(150 PSI)•Accuracy +/- 2% of flow•Temperatures to 65°C (150°F)•Viscosity up to 1000 CPS •Maximum 3m (10ft) NPSH •Maximum Suction Pressure 5 PSI or 0.4 bar less than design pressureMaterials of Construction•Head materials- PVDF, 316SS,or PP•Ball Valves - Ceramic or 316SS•Diaphragm - PTFE faced Hypalon on DC 2-4, solid PTFE on DC7Typical Applications•Acids •Caustics •Polymers •Bleaches •pH Control •Solvents •Dyes/Inks •Catalysts•Cleaning agents •And many moreOMNI ConfigurationsOMNI Series pumps are available in several configurations to meet any pumping challenge.Shown below: DC3, DC7 and DC7 Duplex.Mechanical Diaphragm TechnologyDiaphragm is mechanically attached to the reciprocating piston. The reciprocating diaphragm displaces controlled volume of process fluid through the suction and discharge valve mechanism.Benefits:•Eliminates hydraulic fluid•Simplifies commissioning and maintenance •Minimizes power requirements •Economical pumping solutionsCompletely non-vented Gearbox Design (DC7) prevents condensation and ingress of water and other containments. This provides exceptional durabiity and protection from the most extreme environments.Rugged Power Transmission Benefits:•Heavy duty worm gear is hardened and polished steel for DC7•DC2-DC4 worm gear is constructed of durable long life Bronze•Double shielded greased for life bearingsreduce your maintenanceSuction Stroke Discharge StrokeModel Specific QR CodePulsafeeder assists everyone in the field with information for THAT SPECIFIC PRODUCT , quickly and easily. No dedicated app needed. Simply use your QR Reader on your smart phone or tablet and scan the QR Code located on the Pulsafeeder product label, either Pump or Controller.•Identify - Model Number, Serial number, KOPkit (Repair Kit)•View - Quickly find product information such as parts list, IOM, tech sheet and more •Contact - Call or email Tech Support immediately to assist you•Email - Send this information to yourself or someone else, to save or even view laterFeatures & BenefitsController Ready•MPC controller option for DC 2-4•Handheld remote controller on pump or wall mounted •Display in LPH or GPHEasy to Install, Rugged Construction•Simple, intuitive design is easy to operate and maintain•Oil free, greased for life bearing with no more oil to buy or change (DC 2-4, DC7 has oil bath)•Compact and lightweight•Designed to withstand both indoor or outdoor rigors•Fan cooled motor design(when protected from precipitation and direct sunlight)Manual Stroke Adjustment Mechanism (DC2-4 only)•Simple, click in place manual adjustment•Lock mechanism to assure desired setting is maintained•Turndown capacity adjustable up to 1000:1 with MPC controlsCartridge Check Valves (DC2-4 only)•Guided ball check system reduces back flow and enhances priming characteristics•Simple o-ring seals provide for reliable leak free performance and easy replacementPatented Stroke Adjustment Mechanism (DC7 only)•Metering accuracy to +/-2% of flow •Provides full motion operation •Easy to read adjustment knobPatented Quick Change Check Valve System•Unique ball valve design is easy to access and very accurate •Stands up to wide range of acids, caustics and solvents•Completely inline accessible. No need to remove piping to service •Includes PVDF, PP & 316 SS materials(DC7 only)OMNI ComponentsReagent Head IEC & NEMA MotorcapableLightweight AluminiumCaseManual StrokeAdjustment withLock MechanismMechanicallyDriven HardenedSteel PistonDurable Heavy Duty DiaphragmHypalon Backed TFE/Teflon FaceCartridge CheckValvesDC2-4ReagentHeadPatentedQuick Change Check Valve System Durable Heavy Duty DiaphragmPTFE Disk DiaphragmMechanicallyDriven HardenedSteel PistonPatented Full MotionStroke AdjustmentMechanismLightweight AluminiumCaseDC7IEC & NEMA Motor capableControl OptionsMetering Pump Controller(Models DC 2-4 only)•Automatically controls and displays flow with a 4-20 mA input, handheld keypad, and manual stroke control•Controls Pulsafeeder metering pumps up to 1000:1 turn down ratio•The IP56 (NEMA 4X) Handheld user inter face is attached to the pump with 4.5 feet (1.5 meters ) of cable•Optionally, the Handheld can be mounted up to 1000 feet (304 meters) away from the pump•Handheld displays flow rate of the pump in LPH or GPH•Use digital inputs and outputs to monitor and control :•Supply tank level•Pump flow verification•Remote status indication of pump (on/off)•Pump alarm status•Pump auto/manual statusFor high technology in a simple to understand package at an economical price, add an MPC to the OMNI pump to take advantage of a complete system integration between metering pump and process.SystemsWhen used in a system, the OMNI Pump can be used in applications such as:•Water Conditioning Service-Chlorination •Water Treatment Service-Odor Control •Wastewater Service-Polymer Injection •Process pH Treatment-Acids & Caustics •Process Water-Corrosion InhibitorBack Pressure Valves provide positive back pressure for systems with less than the minimum required pressure difference between the discharge and suction side of the metering pump to assure best metering performance.Parts & AccessoriesCalibration ColumnsThese columns are constructed of clear PVC tubes with PVC end caps or an option for Borosilicate glass with Teflon end caps and should be sidedfor a 30-second draw down.Pressure Gauges are relied on to measure pressure in the system. Proper pressure is necessary to insure flow. Pulsafeeder Pressure Gaugesare accurate and reliable.A KOPkit (Keep On Pumping) can help you cut downtime and put you back in business fast. Use KOPkits for preventive maintenance and to ensure continuous high performance from your Pulsafeeder meteringpump.Pulsafeeder’s Pulsation Dampeners improve pump system efficiency by removing pulsating flows from positive displacement pumps.PulsaLube is the only oil Pulsafeeder recommends for use in metering and transfer pumps. Pulsalube is a superior blend of oils designed to provide optimal lubrication and extend equipment life.prevent anoverpressurizationsituation from ever damaging your pumps or pipes. Overpressurization can occur when a valve is closed or a blockage occurs. They are always recommended equipment for any pump or skid system.Pressure Relief Valves OMS001 C15。

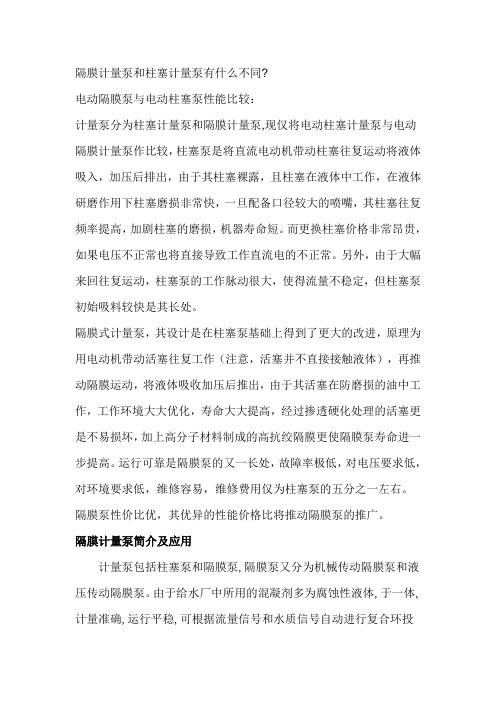

隔膜计量泵和柱塞计量泵有什么不同?电动隔膜泵与电动柱塞泵性能比较：计量泵分为柱塞计量泵和隔膜计量泵,现仅将电动柱塞计量泵与电动隔膜计量泵作比较，柱塞泵是将直流电动机带动柱塞往复运动将液体吸入，加压后排出，由于其柱塞裸露，且柱塞在液体中工作，在液体研磨作用下柱塞磨损非常快，一旦配备口径较大的喷嘴，其柱塞往复频率提高，加剧柱塞的磨损，机器寿命短。

而更换柱塞价格非常昂贵，如果电压不正常也将直接导致工作直流电的不正常。

另外，由于大幅来回往复运动，柱塞泵的工作脉动很大，使得流量不稳定，但柱塞泵初始吸料较快是其长处。

隔膜式计量泵，其设计是在柱塞泵基础上得到了更大的改进，原理为用电动机带动活塞往复工作（注意，活塞并不直接接触液体），再推动隔膜运动，将液体吸收加压后推出，由于其活塞在防磨损的油中工作，工作环境大大优化，寿命大大提高，经过掺透硬化处理的活塞更是不易损坏，加上高分子材料制成的高抗绞隔膜更使隔膜泵寿命进一步提高。

运行可靠是隔膜泵的又一长处，故障率极低，对电压要求低，对环境要求低，维修容易，维修费用仅为柱塞泵的五分之一左右。

隔膜泵性价比优，其优异的性能价格比将推动隔膜泵的推广。

隔膜计量泵简介及应用计量泵包括柱塞泵和隔膜泵,隔膜泵又分为机械传动隔膜泵和液压传动隔膜泵。

由于给水厂中所用的混凝剂多为腐蚀性液体,于一体,计量准确,运行平稳,可根据流量信号和水质信号自动进行复合环投加,确保水质符合国家标准。

所以多采用隔膜泵。

隔膜计量泵投药特点是集计量与投加功能1 隔膜泵组成HKM270 计量泵由驱动部分和隔膜加药泵头组成,由三相交流电动机驱动。

经连接杆将电机的旋转运动转变为活塞的往复运动。

(1) 滤网:隔滤药液中的杂质,应定期清洗。

(2) 安全阀:为保证管道安全,当压力超过设定值时,药液自动地由安全阀、溢流管排出。

(3) 防脉冲气囊:由于往复泵流量呈脉冲形,所以必须设气囊来均衡出药量。

(4) 背压阀:为保证一定的投加压力,设背压阀。

隔膜计量泵是一种常用于精确投加化学品或液体的设备。

其流量通常由泵的排量、活塞或隔膜的工作频率和体积等参数决定。

以下是计算隔膜计量泵流量的一般公式：
流量（Q）= 排量（D）×活塞或隔膜的工作频率（f）
其中：
•流量（Q）是隔膜计量泵每单位时间内投加的液体量，通常以升/小时（L/h）或升/分钟（L/min）表示。

•排量（D）是每个工作循环（通常一个活塞或隔膜的往复运动）中泵排出的液体体积。

排量通常以升/循环（L/cycle）表示。

•活塞或隔膜的工作频率（f）是指每分钟内完成的工作循环数量，通常以循环/分钟（cycle/min）或次/分钟（strokes/min）表示。

•请注意，这只是一个基本的流量计算公式，实际情况可能更复杂，需要考虑其他因素，例如隔膜泵的设计特性、压力、粘度和液体性质等。

因此，在使用隔膜计量泵时，建议参考制造商提供的技术规格和性能曲线，以获取准确的流量数据。

此外，流量可能会根据不同的工作条件（例如压力和液体温度）发生变化，因此在实际应用中需要进行实时监测和调整。

机械隔膜式计量泵，主要利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入-排出过程。

由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。

隔膜计量泵因其零泄露、高精度计量输送液体，广泛应用于供水厂、污水厂加药系统中，接下来就为大家详细的讲解一下，希望对大家有所帮助。

以下就是计量泵的调试技巧。

1、计量泵每一次的液体泵出量决定了其计量容量。

在一定的有效隔膜面积A下，泵输出流体的体积流量正比于冲程频率F和冲程长度L：V∝A *F* L。

2、在计量介质和工作压力确定的情况下，通过调节冲程长度L和冲程频率F即可实现对计量泵输出的双维调节。

当需要改变泵的流量时，有两种方式：一是旋转手动调节轮，通过改变曲轴系统的偏心距来控制柱塞行程的大小，使液压腔受力发生变化，从而改变隔膜的往复运动幅度，实现流量的调节。

二是，只调节变频控制器，改变电源频率，即可改变电机转速与柱塞冲次，达到调节流量的目的。

3、在实际工程应用中，一般将冲程长度视为粗调变量，冲程频率作为细调变量，调节冲程至一定值，然后通过改变其频率实现精细调节，增加调节的灵活
性。

对于污水厂的运行中，一般简化系统配置，仅设置冲程长度调节。

有特殊需要时，才增加冲程频率调节，行程长度在计量泵运转和停止时均可以调节，顺时针为增加行程长度，逆时针为减小行程。

德帕姆(杭州)泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元,占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置.。

—172—故障维修前言计量泵应用十分广泛，目前国内外生产的计量泵种类多种多样，例如波纹管计量泵、机械隔膜泵、液压隔膜泵、柱塞计量泵等，隔膜泵由于隔膜的隔离作用，可以实现被计量液体与齿轮箱的隔离，EPDM 、PTFE 等新型材料的选用极大的提高了膜片的寿命和抗腐蚀性，隔膜计量泵已经成为流体计量泵中的主力军，计量泵执行的是GB/T 7782-1996计量泵标准 ［1］。

1机械隔膜计量泵概述1.1机械隔膜计量泵适用范围：机械隔膜计量泵广泛适用于石油化工、环保水处理、食品、造纸、制药、矿山等行业，可以根据用户各种不同工艺流程的需要，在停止或运行中0-100%范围内随意调节流量，操作十分方便，用来输送无泄漏的、不含有固体颗粒物的、昂贵的、腐蚀性、非腐蚀性和有危险性有毒液体，它是一种往复式的特殊的容积泵。

本厂机械隔膜计量泵适用于温度:-30—50℃；介质粒度: ≤0.1mm ；介质粘度: 0≤800mm2/S 。

1.2机械隔膜计量泵特点：本污水处理厂采用的机械隔膜计量泵为弹簧加凸轮单缸机械隔膜式，结构简单便于维修，需要的安装空间小，润滑方式为220号中负荷闭式齿轮油油浸润滑，只需定期更换齿轮油即可无需额外的润滑维护，运行中工作平稳，进出口单向止回阀精度高，具有计量准确，结构合理，密封性能好，使用时间长，更换简便，费用低廉等很多的优点。

1.3机械隔膜计量泵结构和工作原理简述：1.3.1驱动部分：即采用小功率三相交流电动机，功率370W ，节能节约成本，并且运行平稳。

1.3.2传动部分:采用的是通过平键与电动机直联的蜗轮蜗杆减速机构，这种传动方式精度较高而且噪声较小，然后镶嵌在偏心轮上的抗磨球型轴承会直接推动调节支架并且带动PTFE 膜片作直线运动。

PTFE 膜片的回程借助的是高强度弹簧来复位，从而实现传动机构的直线往复运动。

1.3.3调节流量部分：采用的是精密度较高的螺杆调节，能在停机或者运行中，通过调节螺杆调节计量泵的冲程，流量在0-100%范围内无级调节。

隔膜计量泵执行标准隔膜计量泵是一种常用的流量计量设备，广泛应用于化工、石油、医药、食品等领域。

为了保证隔膜计量泵的质量和安全性能，各国都制定了相应的执行标准。

下面就隔膜计量泵执行标准做一个简要介绍。

1.中国国家标准中国国家标准对隔膜计量泵的执行标准主要有以下两个：(1)GB/T 7789-2005《隔膜计量泵》该标准规定了隔膜计量泵的术语和定义、分类、基本参数、结构和工作原理、性能要求、试验方法、检验规则、标志、包装、运输和贮存等方面的内容。

(2)GB/T 28919-2012《化工行业用隔膜计量泵》该标准是在GB/T 7789-2005的基础上，针对化工行业的特殊要求进行了修订。

主要增加了材料、密封、泄漏、防腐等方面的要求。

2.美国标准(1)API 675《正压型隔膜计量泵》该标准是由美国石油学会(API)制定的，适用于正压型隔膜计量泵。

标准规定了隔膜计量泵的分类、术语和定义、基本参数、结构和工作原理、性能要求、试验方法、检验规则、标志、包装、运输和贮存等方面的内容。

(2)ASME B73.1-2012《离心泵和离心泵单元的规范》该标准是由美国机械工程师协会(ASME)制定的，适用于离心泵和离心泵单元。

标准规定了隔膜计量泵的材料、设计、制造、性能、试验、检验和标志等方面的要求。

3.欧洲标准(1)EN 22858:1993+A1:1998《工业用泵-隔膜泵-安全要求》该标准是欧洲标准化组织(CEN)制定的，适用于工业用隔膜泵。

标准规定了隔膜泵的分类、术语和定义、基本参数、结构和工作原理、性能要求、试验方法、检验规则、标志、包装、运输和贮存等方面的内容。

(2)ISO 2858:1975《离心泵-一般用途》该标准是国际标准化组织(ISO)制定的，适用于一般用途的离心泵。

标准规定了隔膜计量泵的材料、设计、制造、性能、试验、检验和标志等方面的要求。

以上就是隔膜计量泵执行标准的简要介绍，这些标准的制定和执行，有助于保证隔膜计量泵的质量和安全性能，为用户提供可靠的流量计量设备。
