电功率图像题专项

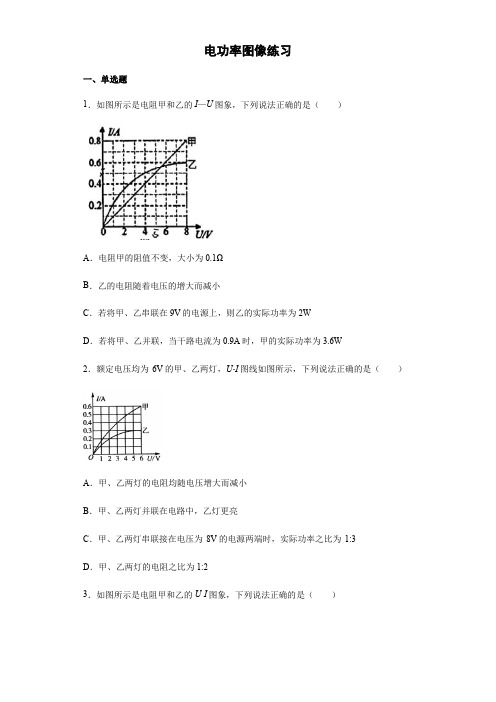

电功率图像练习一、单选题1．如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W2．额定电压均为6V的甲、乙两灯，U-I图线如图所示，下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯并联在电路中，乙灯更亮C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3D．甲、乙两灯的电阻之比为1:23．如图所示是电阻甲和乙的U-I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲、乙并联接在电压为2V电源上时，乙的功率为0.4WD．甲、乙串联通过电路中电流为0.2A时，经过1s的时间，电阻甲产生的热量为0.6J4．如图甲所示，电源电压不变，第一次实验闭合开关S1、S2，断开S3，将R2的滑片P2置于最下端，R1的滑片P1从最左端滑至最右端时，电路消耗的功率为P。

第二次实验闭合开关S3，断开S1、S2，将R2的滑片P2从最下端向上滑至中点时，电压表V2的示数为3V，若继续向上滑动滑片P2，电路消耗的最大功率为P 。

如图乙所示是两次实验中电流表A与电压表V1、V2示数关系的图象。

下列说法正确的是（）A．R2的最大阻值为20ΩB．该电路工作时，能消耗的最大总功率为3.6WC．两次实验中，P:P′=1:2D．第一次实验向右移动滑片P1的过程中，电路消耗的功率将变大5．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。

若把这种规格的两只灯泡串联在6V的电源两端，每只灯泡的实际电阻和实际功率分别为（）A．10Ω 0.9W B．6Ω 1.5W C．6Ω 0.95W D．10Ω 1.8W 6．额定电压均为6V的甲、乙两灯，I﹣U图象如图所示，则（）A．甲、乙两灯的额定功率之比为4：1B．甲、乙两灯并联接在电压为2V的电源两端时，实际功率之比为2：3C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3D．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：27．如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从一端滑到另一端时，电压表示数U与电流表示数I的变化关系如图所示、下列说法错误的是（）A．电源电压是9VB．定值电阻的阻值是6ΩC．电路消耗的最小功率为4.5WD．滑动变阻器的最大阻值为18Ω8．如图甲中的A 、B 分别为小灯泡和定值电阻的I ﹣U 图像，小灯泡L 和电阻R 的连接情况如图乙所示，电源电压为8V ，闭合开关S ，下列说法正确的是（ ）A ．小灯泡电阻随温度的升高而减小B ．小灯泡的实际功率为0.6WC ．定值电阻的阻值为0.05ΩD ．通电10s 电路消耗的总电能为32J9．在如图的电路中，电源电压保持不变，R 0为定值电阻，滑动变阻器R 的最大阻值为R M ，移动滑动变阻器的滑片P 从A 端到B 端，滑动变阻器的电功率随电流表示数变化的完整图线如图，图线中a 、b 两点对应的电功率均为P 1，且c 点对应的是滑动变阻器的最大电功率P 2，且12:3:4P P ，则图线中b 点对应的电路状态中，滑动变阻器接入电路中的电阻大小( )A ．2R B ．3R C ．2R 0 D ．3R 010．在如图甲电路中，电源电压不变，R 0为定值电阻，R 为滑动变阻器。

第十八章专题训练电功率之图象问题一、单选题1．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为3V 的电源两端，下列分析正确的是（ ）A．甲的电阻值大于乙的电阻值B．甲两端的电压大于乙两端的电压C．甲消耗的电能大于乙消耗的电能D．甲消耗的电功率大于乙消耗的电功率2．如图甲所示电路，电源电压恒定不变，R1为定值电阻。

滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示。

在滑片从a 端滑到b端的过程中，下列说法不正确的是（ ）A．电源电压为8V B．R2的最大阻值为60ΩC．电路总功率的变化量为3W D．滑动变阻器功率的最大变化量为0.8W 3．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为:A．24Ω 0.67W B．20Ω 0.8W C．24Ω 0.96W D．20Ω 0.67W4．图甲是小灯泡L和电阻R的电流随电压变化图象,将它们按图乙所示接入电路中．已知该电路中电源电压是2V,则下列结论错误的是（）A．只闭合开关S,电路消耗的功率是1WB．当再闭合S1后,电流表示数变化了0.2AC．当再闭合S1后,电路消耗的总功率为1.2WD．当再闭合S1后,电路消耗的功率将增大0.4W5．标有“6 V　3 W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与电压为4 V的电源相连，灯泡仍能发光，此时灯泡消耗的功率为A．3 W B．1.3 W C．10 W D．1.6 W6．图甲是某同学“探究电流与电压关系”的电路图．闭合开关S后，滑动变阻器的滑片P 从a端移至b端的过程中，电流表和电压表的示数（I﹣U）如图乙所示．则（ ）A．R0的电阻值是0.2ΩB．该电路最小功率0.05WC ．滑动变阻器的总电阻是5ΩD ．滑动变阻器R 的电功率先变大后变小7．如图甲电路中，电源电压保持不变，R 0、R 1均为定值电阻，R 2为滑动变阻器。

专项10 电功率图像题例题1电阻甲是阻值_______的电阻，电阻乙是阻值______的电阻（“可变不可变”）2.当乙两端电压为2V时，R乙=_____Ω3电阻甲两端的电压为2伏时，其功率为_____w ,电阻乙的电流为0.4A时，其功率为_____w4. 甲、乙串联在电路中，当电路电流为0.2A时，电源电压为_______V5 甲、乙串联在电路中，当电路电流为0.2A时，电路中总功率为_______ W6 甲、乙并联在电路中，当电源电压为2V时，电路中干路电流为______A7. 甲、乙并联在电路中，当电源电压为2V时，电路中总功率为______W8甲、乙串联在电路中，当电阻甲的功率为0.2W时，甲中通过的电流为_____A9.甲、乙并联在电路中，当电阻乙的功率为0.4W时，乙两端的电压为为_____V习题1.某个小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系的曲线如图所示，那么小灯泡两端的电压为2V时，小灯泡的电功率为 W.若把两个这样的小灯泡串联在6V的电路中小灯灯泡的电功率为_____W2.有一种亮度可以调节的小台灯，其电路图如图甲所示。

电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为12V。

则灯泡L的额定功率为____ W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时电路中的电流为_____A,滑动变阻器R连入电路的阻值为Ω。

3.小刚用如图所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R1的阻值是________Ω．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是_________W，此时，电阻R1在10min内产生的热量为________J．1题 2题 3题4．某个小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系的曲线如图所示，那么小灯泡两端的电压为2V时，小灯泡的电功率为 W.若把两个这样的小灯泡串联在6V的电路中小灯灯泡的电功率为_____W 5．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。

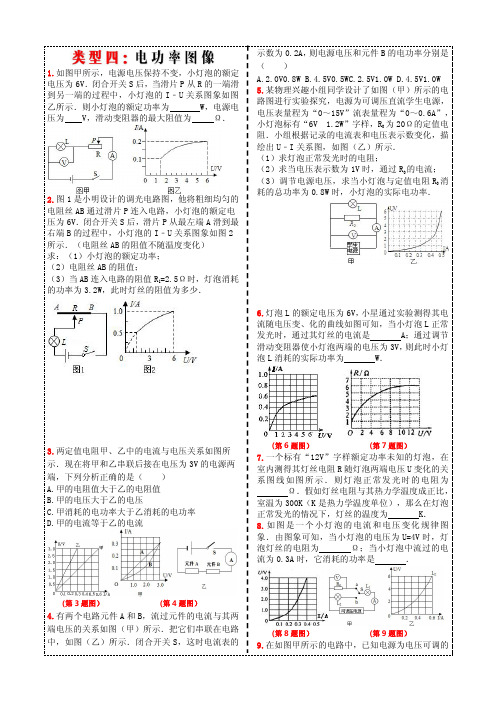

2.图1是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电
(第3题图）(第4题图）
4.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的
(第6题图）
(第8题图）(第9题图）
在如图甲所示的电路中，已知电源为电压可调的
11.在如图甲所示的电路中，已知电源为电压可调
的直流学生电源，灯泡L
1
的额定电压为8V，如图乙
是灯泡L
2
的U﹣I图象．
（1）当开关S接a时，电压表的示数为1.2V，电（1）灯泡正常发光时的电流．
（2）当电流表示数为0.4A时，电压表的示数．。

电功率综合应用图象问题1．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（）A．电压为7V B．电流为0.3A C．电阻为20ΩD．功率为3W2．如图甲所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示，则下列判断正确的是A．图线A是电阻R1的I﹣U关系图象B．当电压表V1示数是10V时，R2接入电路中的阻值为20ΩC．电路消耗最大总功率为16.2WD．电流表示数变化了0.7A，电阻R2消耗的功率变化了9.8W3．（多选）如图甲所示，电源电压保持不变，R0为定值电阻，R为滑动变阻器，闭合开关S，滑动变阻器的滑片从一端移动到另一端的过程中，电压表和电流表的示数与R的关系分别如图乙、丙所示。

下列说法正确的是（）A．电源电压为6VB．滑动变阻器R的最大阻值是20ΩC．R0的最小电功率为0.4WD．当滑片P置于中点时，R的电功率为0.8W4．（多选）如图甲电路中，电源电压保持不变，R1是定值电阻．当开关S闭合，滑动变阻器R2的滑片P由a 端移动到b端，两电表示数变化关系如图乙所示，则下列说法中正确的是（）A．电源电压为14V B．R2的最大阻值是30ΩC．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25WD．滑片P在a端时，2分钟内R2消耗的电能是144J5．如下图甲所示，闭合开关后，在滑片P由a端向b端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（）A．电源电压是6V B．R2的最大阻值是20ΩC．R1的电阻是是10ΩD．当滑片P移动中点时，10s内电流通过R1产生的热量是18J6．（多选）在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A“，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4W．在保证电路元件安全条件下，下列说法正确是（）A．电源电压为6V B．R1的阻值为20ΩC．R2接入电路的最小阻值为2ΩD．R2的最小功率是0.8W7．灯泡L与定值电阻R的I﹣U图象如图所示。

电功率计算—图象问题重难点易错点解析题一题面：标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。

若把它与一只阻值为8。

的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）题二题面：图1是小灯泡中的电流随它两端电压变化的图象。

将此灯泡接入图2所示电路中，闭合开关S后，小灯泡实际功率为1 W；再闭合开关S1后，电流表示数变化了 A,则电阻R的阻值是。

，此时电路消耗的总功率是 W.金题精讲题一题面：如图A所示，电源电压是3V,灯L与定值电阻R并联。

图B是灯L和电阻R的电流随电压变化关系的图象，从图象看是灯L的图象（填“甲”或“乙”），电阻R的阻值是。

.当灯两端的电压为2V时电路消耗的总功率为 W.AZ/AA B题二题面：如图1所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20。

，定值电阻 \为5。

.闭合开关后，移动滑片，发现能使电流表（“0~”或“0~3A” ）和电压表（“0~3V” 或“0~15V”）的指针同时达到满刻度线。

则R0的电功率与电流的关系图象可能是图2中的（）题三题面：图1是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V.闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图象如图2所示。

（电阻丝AB的阻值不随温度变化）求：（1）小灯泡的额定功率；（2）电阻丝AB的阻值；（3）当A8连入电路的阻值R 1=。

时，灯泡消耗的功率为，此时灯丝的阻值为多少。

图1 图2思维拓展题一题面：图甲所示的热熔胶枪是一种装修工具，用于材料涂胶。

它的内部有2只相同的PTC (正温度系数)加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关 S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C。

单只PTC 元件的电阻随温度的变化如图丙所示。

关于 PTC 元件的工作情况，下列说法中正确的是()A.扣动扳机，两只PTC元件串联在电路中B.松开扳机，只有一只PTC元件接入电路C.松开扳机，当温度为80℃时，电路消耗的电功率为55WD.扣动扳机，当温度为180℃时，轴立电路消耗的电能为4800J电功率计算—图象问题课后练习（二）题一：小灯泡L 1和L 2上都标有“3V”字样，其灯丝电阻分别为R 1和R 2,它们的电流随电压A. L 的额定功率为B. L 1的阻值R 为。

专项训练—与电功率相关的动态电路分析、图像、安全与极值问题1.如图所示,电源电压保持不变,闭合开关S1和S2,灯L正常发光,则断开开关S2时()A.电流表示数变大,灯L变亮B.电压表示数变大,灯L的实际功率变小C.电流表示数变小,灯L仍然正常发光D.电压表示数不变,电路的总功率变大2.如图所示,电源电压保持不变,闭合开关S.当滑片P向右移动时()A.电压表的示数不变,总功率变小B.电流表的示数变大,总功率变大C.电压表的示数变大,灯的亮度变暗D.电流表的示数变小,灯的亮度变暗3.用石墨烯制成的湿敏电阻,其阻值会随含水量的升高而增大.如图是检测植物叶片含水量的电路,电源电压不变.闭合开关S,将湿敏电阻R附着在叶片上,当叶片含水量升高时()A.电流表示数增大B.电压表示数减小C.电路的总电阻减小D.电路的总功率增大4.如图所示电路中,电源电压为6V,灯泡L规格为“6V3W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.5.定值电阻R和小灯泡L的伏安特性曲线分别如图所示.若将R和L串联后接在8V的电源两端,则R与L的电功率之比为()A.1∶2B.1∶3C.2∶3D.3∶56.如图所示的电路中,电源电压为4.5V且保持不变,定值电阻R1的阻值为10Ω,滑动变阻器R2的最大阻值为20Ω.电压表的量程为0~3V,电流表的量程为0~0.6A.当开关S闭合,滑动变阻器的滑片P在滑动的过程中,为保证电路安全,下列几种说法正确的是()A.滑动变阻器的阻值变化范围为5~20ΩB.电流表的示数变化范围为0.15~0.45AC.电压表的示数变化范围为1.5~4.5VD.电路消耗的总功率的变化范围为0.675~2.7W7.如图所示,电源电压为9V,小灯泡标有“3V 1.5W”(不考虑灯丝电阻的变化),滑动变阻器标有“30Ω1A”,电流表量程为0~0.6A,在保证电路安全工作的前提下,电路消耗的最大功率为W,滑动变阻器两端的最大电压为V.8.在如图所示的电路中,电源电压为3V保持不变,滑动变阻器R2标有“20Ω2A”字样.只闭合开关S1,电流表示数为0.3A.则:(1)电阻R1=Ω.(2)通电10s,电流通过电阻R1所做的功W=J.(3)再闭合开关S2,移动滑动变阻器滑片P,使R1和R2消耗的总功率最小,此时最小总功率P= W.9.小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验.(1)当L1正常发光时通过它的电流是多大?(2)如图甲所示,A和B分别为通过灯泡L1和L2的电流随两端电压变化的关系曲线.现将两灯连入如图乙所示的电路中,电流表的量程是0~0.6A,在保证电路安全的情况下,要使其中一只灯泡正常发光,电源电压是多少?电路消耗的总功率为多少?10.如图所示,电源电压保持不变,灯泡上标有“12V6W”,定值电阻R1=120Ω,滑动变阻器R2上标有“50Ω1A”,电压表的量程选用“0~3V”.断开S2,闭合S和S1,滑片P移到B端,灯泡刚好正常发光.(1)将滑片P移到B端,三个开关都闭合,1min内电路消耗的电能是多少?(2)断开S1,闭合S和S2,在安全前提下,调节滑片P的过程中,电路的最小功率是多少?11.如图所示电路中,滑动变阻器铭牌上标有“50Ω1A”字样,电压表量程为0~15V.闭合开关S1、S2,断开开关S3,调节变阻器滑片P至某位置,电压表示数为6.0V,电流表示数为0.50A,灯泡正常发光;再闭合开关S3,电流表示数变为0.75A.(1)求变阻器接入电路的阻值;(2)求灯泡的额定功率;(3)只闭合开关S1、S2,改变电源电压并移动滑片P,使电路安全工作,求电路在10s内消耗的最大电能.答案解析一、选择题1.C【解题思路】由电路图可知,闭合开关S1和S2时,定值电阻R与灯泡L并联,电压表测电源两端的电压,电流表测干路电流.当断开开关S2时,电路为灯泡L的简单电路,电压表测电源两端的电压,电流表测通过L的电流,因电源电压保持不变,所以,电压表的示数不变,故B错误;因并联电路中各支路独立工作、互不影响,所以,通过灯泡L的电流不变,灯L仍然正常发光,故A错误;因并联电路中干路电流等于各支路电流之和,所以,电路的总电流变小,即电流表的示数变小,故C正确;由P=UI可知,电路的总功率减小,故D错误.故选C.2.B【解题思路】电路中灯泡与滑动变阻器串联,电压表测电源电压,故电压表示数不变,电流表测电路中的电流,当滑片P向右移动时,滑动变阻器接入电路的阻值变小,故电路中的电流增大,根据P=UI可知,电路总电功率也增大,小灯泡的功率P L=I2R L也增大,故小灯泡变亮,选项A、C、D错误,B正确.3.B【解题思路】由题图知,闭合开关S,R0与湿敏电阻串联,电压表测量R0两端的电压,电流表测电路中的电流.已知湿敏电阻的阻值会随含水量的升高而增大,故当叶片的含水量升高时,电路中的总电阻增大,电流减小,电流表示数减小,定值电阻R0两端的电压减小,电压表示数减小,故A、C错误,B正确;由于电源电压不变,电路中的电流减小,由P=UI可知,电路的总功率减小,D错.5.D【解题思路】R和L串联,则通过它们的电流相等,由图像可知,当I=0.3A时,U R=3V,U L=5 V,它们两端的电压之和等于电源电压8V,它们的电功率之比P R∶P L=U R I∶U L I=U R∶U L=3V∶5V=3∶5.故选D.。

第十八章《电功率》图像计算专题训练1．如图甲所示，电源电压保持不变，R0为定值电阻。

闭合开关S，在将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。

则下列选项错误的是（）A．R0的阻值为10ΩB．变阻器R的最大阻值为30ΩC．电源电压为12VD．当滑动变阻器R与电阻R0消耗的功率相等时，电路的总功率为7.2W2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的灯泡接在4V的电源两端，此时小灯泡的电阻及实际功率为（）A．20Ω 1.5W B．20Ω0.8W C．24Ω0.8W D．24Ω 1.5W3．如图甲电路中，电源电压保持不变，R1是定值电阻。

当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中正确的是（）A．电源电压为14VB．R2的最大阻值是20ΩC．滑片P在b端时，R1的电功率为5WD．滑片P在a时，1min内R2消耗的电能是48J4．电阻R1、R2组成的电路如图甲所示，移动滑动变阻器的滑片使电阻R2从零逐渐增大，R1两端电压U的倒数与R2的阻值变化的图像如图乙所示，则下列分析错误的是（）A．电源电压为4VB．电阻R1的阻值为4ΩC．电路的最大功率为9WD．当电压表示数为2V时，R2阻值为8Ω5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们并联在电路中，如图（乙）所示。

闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是（）A．3.0V 0.9W B．3.5V 0.9WC．2.5V 1.0W D．1.0V 0.2W6．在图甲所示的电路中，当开关闭合后，将滑片P由b端移到a端的过程中，电压表示数与滑动变阻器接入电路的阻值R2的变化关系如图乙所示。

下列说法正确的是（）A．电阻R1的阻值为20ΩB．滑片P移到b端时，R2两端的电压为6VC．滑片P移到a端时，R1消耗的功率为0.4WD．当滑片P移到中点时，通过R1的电流为0.1A7．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。
