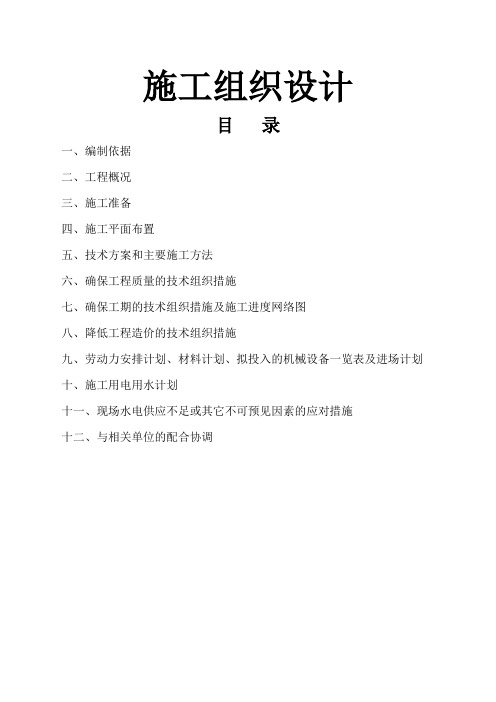

施工组织设计目录一、编制依据二、工程概况三、施工准备四、施工平面布置五、技术方案和主要施工方法六、确保工程质量的技术组织措施七、确保工期的技术组织措施及施工进度网络图八、降低工程造价的技术组织措施九、劳动力安排计划、材料计划、拟投入的机械设备一览表及进场计划十、施工用电用水计划十一、现场水电供应不足或其它不可预见因素的应对措施十二、与相关单位的配合协调第一章编制依据1、《中国建设银行股份有限公司河南省分行本部综合业务楼基坑支护降水工程设计方案》及《招标答疑》2、《中国建设银行股份有限公司河南省分行本部综合业务楼基坑支护降水工程设计》图纸3、施工现场条件4、《混凝土结构工程质量验收规范》GB50204-20025、《建设工程文件归档整理规范》GB/T50328-20016、《预拌混凝土》GB14902-947、《建设工程施工现场供用电安全规范》GB50194-938、《建筑地基基础工程施工质量验收规范》GB50202-20029、《建筑工程施工质量验收统一标准》GB50300-200110、《钢筋焊接接头实验方法标准》JGJ/T27-200111、《建筑工程冬期施工规程》JGJ104-9712、《钢筋机械连接及通用技术规程》JGJ107-200313、《钢筋焊接及验收规程》JGJ18-200314、《建筑机械使用安全技术规范》JGJ133-200115、《建筑施工安全检查标准》JGJ59-9916、《建筑桩基技术规范》JGJ94-200817、《建筑基坑支护技术规程》JGJ120-9918、《建筑基坑工程监测技术规范》GB50497-2009第二章工程概况2.1工程概况工程名称：中国建设银行股份有限公司河南省分行本部综合业务楼基坑支护降水工程建设地点：郑州市花园路与纬三路交叉口建设简况：拟建中国建设银行股份有限公司河南省分行本部综合业务楼工程场地位于郑州市花园路与纬三路交叉口西北角，建筑物由超高层主楼（34层，总高度139.2m），裙房(4层)和三层地下室组成。

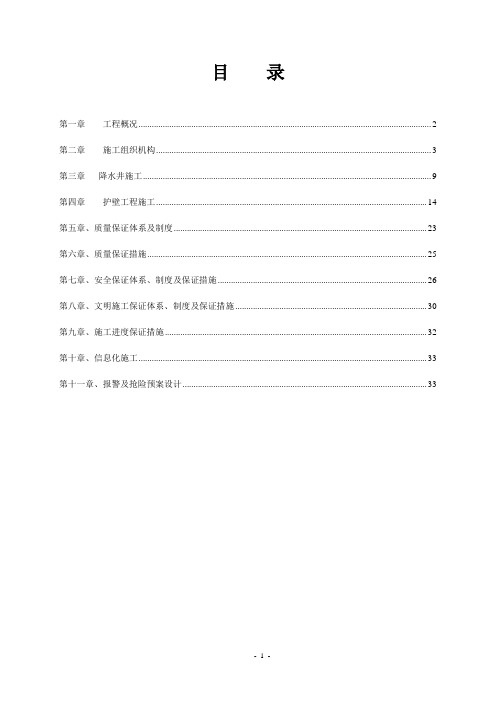

目录第一章工程概况 (2)第二章施工组织机构 (3)第三章降水井施工 (9)第四章护壁工程施工 (14)第五章、质量保证体系及制度 (23)第六章、质量保证措施 (25)第七章、安全保证体系、制度及保证措施 (26)第八章、文明施工保证体系、制度及保证措施 (30)第九章、施工进度保证措施 (32)第十章、信息化施工 (33)第十一章、报警及抢险预案设计 (33)第一章工程概况富士康员工保障性住房二期三标段工程位于郫县德源镇工程分为B、C 两个独立区域，其中B区由五幢单体建筑组成，地上层数从18层到29层不等，地下室一层。
地上建筑面积为69282 m2，地下室建筑面积为9527.0 m2。
C区由七幢单体建筑组成，地上层数从二层到29层不等，地下室一层。
建筑面积为112463 m2，地下室建筑面积为14400 m2。
本工程±0.000在B区绝对高程为560.85m，在C区为559.90m。
场地平均标高为558.5左右。
C区基础基底高程为-6.0米，基底绝对高程为553.9；B区B1~B3基底高程为-6.0米（H=554.85），B4~B5基底高程为-5.0米（H=555.85~556.05）。
根据地勘报告显示，场地地下水为埋藏于第四系砂、卵石层中的孔隙潜水。
其主要补给来源为大气降水及区域地下水，通过地下水径流、蒸发等方式排泄。
砂、卵石层为主要含水层，具较强渗透性。
勘探结束后，测得孔隙潜水稳定水位埋深3.0～4.1m，相应标高为555.63～556.24m，据成都市区域地质资料和相邻场地的勘察成果分析，丰水期间场地地下水为最高水位埋深应在1.5m左右，相应标高556.50m左右。
本次勘察其间为平水期。
根据区域水文地质资料，成都区域孔隙潜水位年变化幅度为1.5～2.0m。
渗透系数约为K=22m/d。
根据场地自然地面高程及建筑基底设计高程，基础土方开挖深度超过5米，且该工程均存在地下室工程，因此基础开挖为采用机械进行满堂开挖。

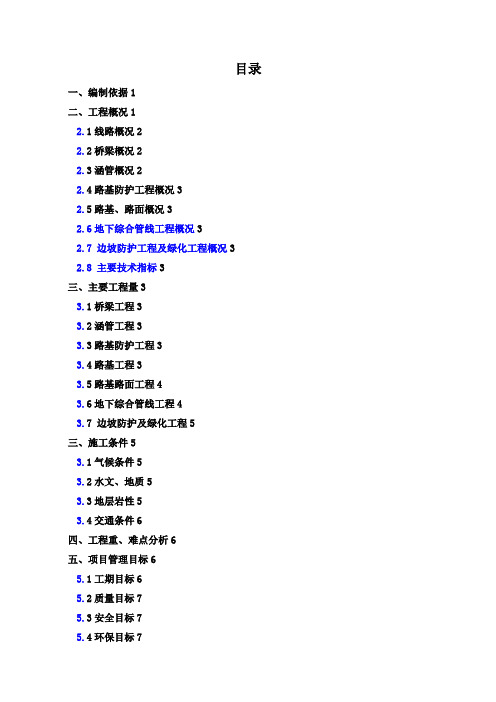

目录一、编制依据1二、工程概况12.1线路概况22.2桥梁概况22.3涵管概况22.4路基防护工程概况32.5路基、路面概况32.6地下综合管线工程概况32.7 边坡防护工程及绿化工程概况32.8 主要技术指标3三、主要工程量33.1桥梁工程33.2涵管工程33.3路基防护工程33.4路基工程33.5路基路面工程43.6地下综合管线工程43.7 边坡防护及绿化工程5三、施工条件53.1气候条件53.2水文、地质53.3地层岩性53.4交通条件6四、工程重、难点分析6五、项目管理目标65.1工期目标65.2质量目标75.3安全目标75.4环保目标75.5文明施工、文物保护目标7六、总体施工组织布置76.1项目管理组织机构76.2项目部主要管理人员配备86.3施工队伍划分及任务安排86.4劳动力组织计划96.5主要施工机械配备96.6施工进度计划106.7临时设施布置11七、主要工程项目的施工方案、方法与技术措施127.1总体施工顺序布置127.2路基工程施工127.3地下综合管道施工197.3.1 雨、污水管施工197.3.2 给水管施工217.3.3 电力工程施工227.3.4 通信工程施工247.3.5照明工程施工267.4 路基、路面工程施工547.5桥梁工程施工317.6涵洞工程施工37八、工期保证体系及保证措施398.1确保工期的组织机构398.2工期保证体系框图398.3工期保证措施40九、工程质量管理体系及保证措施419.1工程质量管理体系419.2工程质量保证措施44十、安全生产管理体系及保证措施4410.1安全生产管理体系4410.2安全生产保证措施45十一、环境保护、水土保持保证体系及保证措施4711.1环境保护、水土保持保证体系4711.2环境保护、水土保持保证措施48十二、文明施工、文物保护保证体系及保证措施4912.1文明施工、文物保护保证体系4912.2文明施工保证措施4912.3文物保护保证措施50十三、项目风险预测与防范，事故应急预案5013.1突发事件应急处理工作流程5013.2突发事件应急预案51十四、其他应说明的事项5314.1冬季和雨季施工安排5314.3预防拖欠民工工资的措施53土城古镇经华润至杨柳庄连接线建设工程实施性施工组织设计第一章总则1.1、编制依据1、国家有关政策、法规、建设单位、监理单位对本工程施工的有关要求；2、习水县土城镇水狮子坝景区市政道路工程施工图设计；3、《城市桥梁工程施工与质量验收规范》 CJJ2-2008；4、《城镇道路工程施工与质量验收规范》CJJ1-2008；5、《公路沥青路面施工技术规范》JTG-F40-2004；6、《给排水管道工程施工及验收规范》GB50268-2008；7、《公路路面基层施工技术细则》JTG/T F20-2015；8、《园林绿化工程施工及验收规范》CJJ82-2012；9、现场勘察和研究所获得的资料，以及相关补充资料；我单位施工类似工程项目的能力和技术装备水平；10、参考《建筑施工钢管脚手架安全技术规范》、《公路施工手册》（桥涵下册）、《路桥施工计算手册》。
基坑支护设计方案及降水设计方案基坑支护设计方案设计说明一、设计条件1.建设单位提供的《****污水泵站工程地质勘察报告》。
2.建设单位提供的总平面图、地下结构平面图。
二、设计依据1.《建筑基坑支护技术规程》。
（JGJ120-99）2.《混凝土结构设计规范》。
（GB5000—2002）3.《建筑地基基础设计规范》。
（50007—2002屯）4.《加筋水泥土桩锚支护技术规程》（CECS147-2003）5.《建筑地基基础设计规范》（DB21/907-2005）三、基坑护坡方案设计原则1.符合施工现场施工条件和环境要求，施工技术优化、可行。
2.保证基坑干燥、安全3.施工工期合理。
4.维护邻近建筑物的安全与稳定。
5.在保证安全、可行的基础上，尽量降低工程造价。
四、支护结构形式支护设计指导思想：技术先进、经济合理、安全可靠、节省工期、减少环境污染、灵活处理。
为确保基坑边坡稳定及临近建筑物、道路、地下结构的安全，根据本工程的地质条件和开挖深度的不同，支护设计时将基坑考虑为4个设计段，开挖深度为9.15米、9.70米、的支护设计段采用单支点排桩+挂网喷射混凝土的聚合联合支护体系，开挖深度为11.15米、12.15米的支护设计段采用双支点排桩+挂网喷射混凝土的联合支护体系，排桩采用超流态混凝土钻孔压灌桩，锚杆采用加筋水泥土桩锚，桩间土挂网喷射混凝土，支护结构计算采用《理正深基坑支护F-SPW5.20版软件》计算。
五、地面超载设计中考虑基坑顶部地面荷载如下：各支护设计段地面均布荷载15Kpa.六、本工程设计中的±0.000按绝对标高37.70米考虑。
七、岩土参数的取值八、支护结构施工要点（一）超流态混凝土钻孔压灌桩施工要点1.超流态混凝土钻孔压灌桩在基坑场地平整到设计标高-1.7米后施工。
2.超流态混凝土钻孔压灌桩为直径600㎜，开挖深度为9.15米、9.70米及11.15米的支护设计段桩长13.0米，桩芯混凝土为C25，桩间距为1.2米；开挖深度为12.15米的设计段桩长为15.0米，桩芯混凝土为C25，桩间距为1.2米。

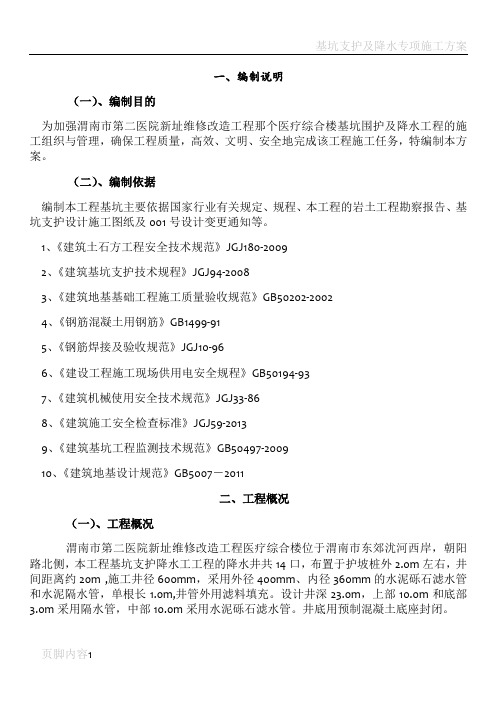

一、编制说明（一）、编制目的为加强渭南市第二医院新址维修改造工程那个医疗综合楼基坑围护及降水工程的施工组织与管理，确保工程质量，高效、文明、安全地完成该工程施工任务，特编制本方案。
（二）、编制依据编制本工程基坑主要依据国家行业有关规定、规程、本工程的岩土工程勘察报告、基坑支护设计施工图纸及001号设计变更通知等。
1、《建筑土石方工程安全技术规范》JGJ180-20092、《建筑基坑支护技术规程》JGJ94-20083、《建筑地基基础工程施工质量验收规范》GB50202-20024、《钢筋混凝土用钢筋》GB1499-915、《钢筋焊接及验收规范》JGJ10-966、《建设工程施工现场供用电安全规程》GB50194-937、《建筑机械使用安全技术规范》JGJ33-868、《建筑施工安全检查标准》JGJ59-20139、《建筑基坑工程监测技术规范》GB50497-200910、《建筑地基设计规范》GB5007－2011二、工程概况（一）、工程概况渭南市第二医院新址维修改造工程医疗综合楼位于渭南市东郊沋河西岸，朝阳路北侧，本工程基坑支护降水工工程的降水井共14口，布置于护坡桩外2.0m左右，井间距离约20m ,施工井径600mm，采用外径400mm、内径360mm的水泥砾石滤水管和水泥隔水管，单根长1.0m,井管外用滤料填充。
设计井深23.0m，上部10.0m和底部3.0m采用隔水管，中部10.0m采用水泥砾石滤水管。
井底用预制混凝土底座封闭。
（二）、降水对周边建筑物的影响根据基坑支护设计说明基坑内最大沉降变形86mm，护坡桩外侧地表沉降变形50～80mm，符合设计及规范要求，不会对周边建筑物造成影响。
（三）设计要求根据岩土勘察报告，场地地貌单元属沋河左岸I级阶地，地形较平。
本工程的土质分别为杂填土、黄土状土、中砂、粉质粘土，其厚度分别为：1.72米、5.44米、1.4～4.0米、5.8～12.2m米。

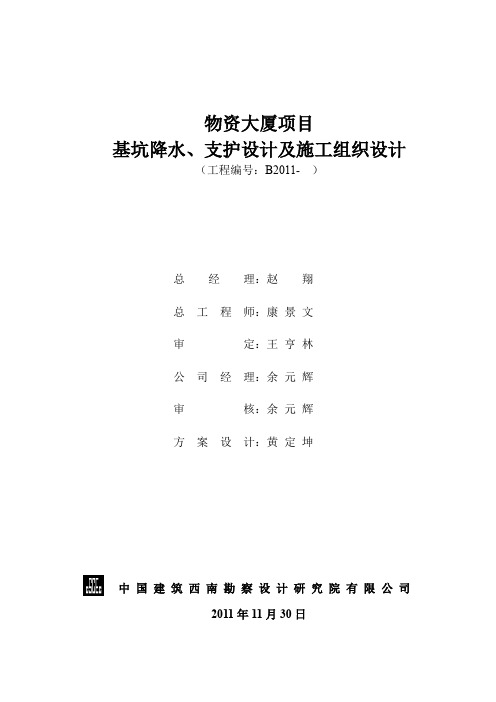

物资大厦项目基坑降水、支护设计及施工组织设计（工程编号：B2011- ）总经理：赵翔总工程师：康景文审定：王亨林公司经理：余元辉审核：余元辉方案设计：黄定坤中国建筑西南勘察设计研究院有限公司2011年11月30日物资大厦项目基坑降水、支护设计及施工组织设计（工程编号：B2011- ）审定:审核:方案设计:中国建筑西南勘察设计研究院有限公司2011年11月30日目录1. 工程简述2. 场地工程地质条件3．基坑周边环境条件4. 基坑降水方案5 基坑支护设计、施工方案5.1 基坑支护设计、施工技术依据5.2设计计算原则5.3土体支护设计参数5.4人工挖孔桩施工5.5基坑护壁施工6.基坑变形观测7 施工组织计划7.1.施工人员组织7.2.施工机具设备8施工质量及安全文明保证措施8.1施工质量保证措施8.2施工安全文明保证措施9 施工进度10需甲方配合的几个方面附：1、基坑支护平面布置图图号: 012、基坑支护结施图图号: 023、降水井结构图及沉砂池结构图图号: 031、工程简述拟建场地北靠临园路中段，东临临安街，西面为绵阳市肛肠医院，总建筑面积约71036.38m2。
场地较平整。
场地地貌单元属于安昌河I级阶地。
拟建建筑物为4栋高层建筑，建筑层数为27～29层，地下室层数为2层。
基坑支护安全等级为一级，属于临时性支护。
拟建物基本情况：地下室大开挖深度预计9.10m。
基坑护壁开挖预计约9.10m。
本工程±0.00见设计基础平面图。
2.场地工程地质条件拟建场地地貌属于安昌河I级阶地，经钻探揭露，场地岩土主要由第四系全新统人工填土层（Q4）、第四系全新统冲积层（Q4）以及侏罗系上统七曲寺组（J3q）泥岩组成。
其成因、埋藏情况和厚度特征详见《工程地质剖面图》。
现将各地层分述如下：①杂填土（Q）：分布于整个场地，层厚0.80～3.00m。
为近期拆迁堆积。
4）：层厚7.50m～8.60m。
②卵石（Q4）:呈透镜体局部分布。
1 1 工程概况 华润置地(成都)发展有限公司拟建的华润置地²二十四城商业项目一期工程位于成都市二环路东三段，成都市二环路与双庆路交汇处，二环路南东侧、双庆路南侧。项目占地面积46514.00m2，规划总建筑面积314480.00 m2，其中地上建筑面积约188720.00 m2，地下建筑面积约为125760.00 m2。办公楼39层，高173.65m，框架-核心筒结构，筏板基础；商业建筑1-6层，高6.00m-43.90m，框架结构，独立基础，地面以下设三层地下室，框架结构，独立基础及条形基础，为商业、车库及设备用房等；±0.000为500.150m。该工程由成都基准方中建筑设计事务所进行设计，四川省川建勘察设计院进行详细勘察。 拟建场地地貌单元属于该场地地貌单元为岷江水系Ⅱ级阶地，地势较平坦。勘察期间，场地内受周边降水施工的影响，测得地下水位埋深为自然地面以下6.50m～7.60m，地下水抗浮设计水位为494.50m。基坑开挖深度为±0.000下14.90m-17.90m，为现地面以下13.50m-16.50m，需要采取管井降水和基坑支护措施，以满足基础施工的需要。 通过业主招标选择，我院应邀编制本工程的基坑凿井降水、土石方开挖和支护设计方案与施工组织设计，并承担其施工任务。 我院于2009年6～9月对施工现场进行了踏勘，对施工现场的施工条件、周边环境及降水排水条件等进行了调查，通过经济、技术比选，决定采用管井降水并结合明排、人工挖孔灌注锚拉桩及喷锚相结合的支护方式。 该基坑工程施工图设计文件应根据经批准的《总平面图》进行调整，并报成都市建筑施工安全监督部门审查合格，取得临时占道手续后，方可进行实施。 2 场地工程地质条件 2.1场地位置及地形地貌 拟建场地地貌单元属岷江水系Ⅱ级阶地。拟建场地原为420厂办公区及居民住宅区，现已经拆迁平整。勘察期间测得场地勘探点孔口地面标高498.59m～501.03m，场地大部地段高程在500.20m左右，高差2.44m，地形稍有起伏。 凿井施工前对场地进行场平，现自然地坪绝对标高498.60m～499.50m。 2.2地层岩性 根据本次勘察资料，场地上覆第四系人工填土（Q4ml），其下由第四系上更新统河流冲洪积（Q3al+pl）成因的粘土、粉质粘土、粉土、砂、卵石组成，下伏白垩系灌口组泥岩（K2g）。地层从上至下描述如下： （1）杂填土：褐灰色、褐灰、褐黄色等；松散；干燥～稍湿；由混凝土块、砖瓦、卵石、炭渣等建筑垃圾组成，含少量粘性土。该层场地内均有分布，层厚0.50m～4.20m。 （2）素填土：褐灰、褐黄色；稍密；稍湿；以粘土为主，含少量植物根茎。该层场地普遍分布，层厚0.30m～3.30m 。 （3）粘土：黄褐色、褐黄色，硬塑～坚硬状态，无摇振反应，稍有光泽，干强度高，韧性低。包含较多铁锰质氧化物，可见少量钙质结核，裂隙较发育。该层在场地普遍分布，层厚1.10～3.50m。73勘探点地段分布有少量呈软塑状，最大厚度约1.50m。 （4）粉质粘土：黄褐色、褐灰色，硬塑～坚硬状态，无摇振反应，稍有光泽，干强度高，韧性低。包含少量铁锰质氧化物，局部可见少量钙质结核。该层在场地普遍分布，层厚0.40m～6.10m。 （5）粉土：黄色、褐灰色、黄褐色，局部灰白色；稍密～中密；湿～很湿。含铁锰质、氧化铁和少许云母碎片。该层在场地内卵石层顶部普遍分布，厚度变化较大，层厚0.30m～4.10m。另外，在1#、39#、42#、45#、47#勘探点呈透镜体分布于卵石层底部、基岩顶板之间，中密～密实状，层厚0.70m～4.10m。 （6）粉砂：褐灰色；饱和；松散状；以长石、石英颗粒为主，含少量云母粉和暗色矿物。呈层状分布于卵石层顶板上，层厚0.40m～1.60m。 （7）细砂：褐灰色；饱和；松散状；以长石、石英颗粒为主，含少量云母粉和暗色矿物，局部混有少量卵石及圆砾。呈层状分布于卵石层顶板上。层厚0.30m～2.80m。 （8）中砂：褐灰色；饱和；松散～稍密；以长石、石英为主，含少量云母片。呈透镜状分布于卵石层中，层厚0.30m～2.90m。 （9）卵石：褐黄、黄灰色等，饱和。主要以花岗岩、砂岩及石英岩等组成，中～微风化，一般粒径2～10cm，大者可达20cm以上，隙间充填砂、圆砾及少量粘性土；卵石层顶板埋深6.80m～16.80m，标高483.40m～493.20m。据N120动探试验，卵石层密实度可分为松散、稍密、中密、密实四个亚层： 2
①松散卵石：褐黄色、黄灰色；饱和；卵石含量35～50%；层厚0.50m～3.20m； ②稍密卵石：褐黄色、黄灰色；饱和；卵石含量50～60%；层厚0.50m～5.50m； ③中密卵石：褐黄色、黄灰色；饱和；卵石含量60～70%；层厚0.30m～5.80m； ④密实卵石：褐黄色、黄灰色；饱和；卵石含量70～85%；层厚0.40m～8.00m。 （10）泥岩：紫红、砖红色，强～中风化，泥质胶结，泥质结构，块状构造。泥岩顶板埋深14.50m～21.70m，平均埋深16.40m，标高478.21m～485.13m，高差6.92m，起伏较大。根据泥岩风化程度及力学特征划分为强风化泥岩和中风化泥岩： ①强风化泥岩风化裂隙较发育，岩芯呈块状或碎石状，厚度一般0.30m～2.50m； ②中风化岩芯多呈短柱状或柱状，局部节理较发育。（详见附录2《工程地质剖面图》及附录3《钻孔柱状图》）。 2.3地下水
场地地下水类型属第四系孔隙潜水类型，砂、卵石为其主要含水层。勘察期间处于丰水期，实际量测钻孔初见水位6.50m～7.60m，稳定水位6.30m～7.30m，稳定水位标高493.09m～493.88m，略具承压性。 根据成都地区水文地质资料结合本工程场地地下水埋藏条件，该场地年最高潜水位标高在494.50m左右，该区域卵石层渗透系数K=18m/d左右。场地环境类别为Ⅱ类，强透水层。建议本工程地下室抗浮设计水位按494.50m考虑。
3 设计依据 3.1建设单位提供的图纸和资料 (1)《总平面图》（成都基准方中建筑设计事务所，2009年7月）； (2)《基础结构平面布置图》(成都基准方中建筑设计事务所，2009年9月21日)； (3)《华润²二十四城商业项目一期(万象城)场地详细勘察阶段岩土工程勘察报告书》（四川省川建勘察设计院，工程编号：2009-192，2009年8月）； (4) 二十四城商业项目一期土石方、基坑支护及降水工程招标文件，华润置地（成都）发展有限公司，2009年6月；
(5)招标答疑一，华润置地（成都）发展有限公司，2009年6月； (6)招标补遗二，华润置地（成都）发展有限公司，2009年7月； （7）二十四城商业项目一期土方、降水和护坡招标文件补充，华润置地（成都）发展有限公司，2009年8月。 3.2 国家现行有关工程施工和验收的标准、规范、规程、图集 (1)《建筑与市政降水工程技术规范》（JGJ/T111-98）； (2)《建筑边坡工程技术规范》(GB50330-2002)； (3)《建筑基坑支护技术规范》（JGJ120-99）； (4)《建筑基坑工程技术规范》(YB9258-97)； (5)《锚杆喷射混凝土支护技术规范》（GB50086-2001）； (6)《基坑土钉支护技术规范》（CECS96-97）中国工程建设标准化协会标准； (7)《土层锚杆设计与施工规范》(CECS22:90) 中国工程建设标准化协会标准； (8)《钢筋焊接及验收规程》（JGJ18-96）； (9)《建筑地基基础工程施工质量验收规范》（GB50202-2002）； (10)《建筑地基基础设计规范》（GB50007-2002）； (11)《混凝土结构设计规范》CTB50010-2000 中国建筑工业出版社； (12)《建筑桩基技术规范》(JGJ94-2008)； (13)《工程测量规范》（GB50026-2007）； (14)《混凝土结构工程施工及验收规范》（GB50204—2002）； (15)《混凝土质量控制标准》（GB50164—92）； (16)《普通混凝土配合比设计规程》（JGJ55-2000） (17)《施工现场临时用电安全技术规范》（JGJ46—93）； (18)《建筑施工安全检查标准》（JGJ59—99）； (19)《建筑工程施工质量验收统一标准》（GB50300—2001）； (20)《建设工程文件归档整理规范》（GB/T50328—2001）； (21)《建筑变形测量规范》（JGJ/T8-97）； (22)《建筑基坑工程监测技术规范》（GB50497-2009）； (23)《成都市建筑工程深基坑施工安全管理办法》（成建委发[2009]494号） 3.3现行的质量、安全生产、文明施工的有关政策、文件规定。 3
3.4我院技术实力、机械设备装备情况及各项企业管理制度。 3.5我院现场踏勘所收集的资料 4 基坑支护方案设计 4.1基坑支护技术要求 设置三层地下室，场地地形较平坦，凿井施工前对场地进行场平，现自然地坪绝对标高498.60m～499.50m， 基坑深度按场平后地面以下13.50、14.00、14.40、14.80、16.50m进行设计，局部地段根据实际深度相应调整。 基坑开挖下口线按照以地下室外墙基础边线往外延1.20m操作面即可。 4.2支护方案选择 4.2.1工程环境条件简述 我院组织相关人员对施工现场进行了踏勘，对施工现场的施工条件、周边环境及降水排水条件进行了调查。 拟建场地位于双庆路，地理位置处于交通主干道，交通、人流量大。 场地北侧为双庆路，南侧为规划道路，东侧为二环路，道路下各种城市管网较为密集，主要有煤气管道、给水管道、公安交警的电缆线、雨水和污水管道等。基坑四周城市道路分布的地下管网和建筑的保护，是本工程的重点和难点，进行基坑支护设计时必须给予重视。 (1)北侧临双庆路，道路中心线距建筑红线20.0m，建筑红线距地下室边线17.1m，可进行锚索（杆）施工，故施工条件较好； (2)南面规划路，道路中心线距建筑红线10.0m，建筑红线距地下室边线仅4.0m，施工条件极为有限；南面道路宽度范围内（含人行道）地下管网密集，分布如下： a.自来水管：距建筑红线约3.0m，管顶埋深约1.5m，管径大于300mm； b.天然气管：距建筑红线约4.0m，管顶埋深约1.25m，管径为350mm； c.雨水管：距建筑红线约5.0m，管顶埋深约2.0～3.5m，管径600～900mm； d.道路污水管：距建筑红线约6.0m，管顶埋深约3.5～5.0m，管径600～700mm； e.给水管：距建筑红线5.0m，沟顶埋深约1.20m，高度约0.5m。 （3）东面：放坡条件较好。 （4）西面：侧为二环路，道路下各种城市管网较为密集，主要有煤气管道、给水管道、公安交警的电缆线、雨水和污水管道等。 4.2.2工程的特点与难点 ⑴基坑深度较大 本工程基坑最大深度16.50m，且属膨胀土分布区，属于深大基坑，基坑支护难度较大。 ⑵场地四周地下管网复杂，场地四周均为城市道路，各种城市管网较为密集，是本工程的重点和难点。 ⑶不允许对周边环境造成污染 拟建场地位于成都市双庆路，地理位置极为显要，工程的施工必然将受到来自社会各界的关注和监督，社会影响不可估量，这是本工程最大的难点和特点。因此，在施工过程中绝对不允许产生噪音、扬尘和泥浆等污染，必须通过加强管理和采取强有力的措施来解决。 ⑷社会影响大 鉴于本工程所处的特殊环境，基坑支护一旦失败，将造成不可估量的经济损失和社会影响。 ⑸本工程施工场地出入口相对较小，必须对施工现场进行科学、合理的安排，使临设、办公室、水泥库房和材料堆场布局科学合理。 4.2.3支护方案分析 目前成都地区基坑支护经常采用的护壁方式有喷锚护壁、悬臂桩护壁（包括人工挖孔和机械成孔灌注桩）和锚拉桩护壁（包括人工挖孔和机械成孔灌注桩）。 喷锚护壁是采用锚杆加钢筋混凝土挡土板的柔性支护体系，其优点是造价较低、施工进度较快，与土方开挖交叉进行，不单独占用工期。但喷锚护壁边坡变形较大，要求有足够的放坡条件，有噪音、扬尘等，因此喷锚护壁是适用于本工程的东南侧地段。 机械成孔灌注（悬臂）桩造价较高，并且钻进过程中将产生大量的泥浆，泥浆的污染和清运问题将成为很难解决的难题。因此采用机械成孔灌注桩支护是不适用于本工程的。 人工挖孔桩护壁（锚拉桩、悬臂桩）基坑边坡变形最小，既可以满足基坑变形要求，又相对比较经济，无噪音，无污染。 通过以上分析比较，本工程基坑支护拟采用人工挖孔锚拉桩护壁桩、喷锚护壁支护体系。 4.3支护方案设计
