车站及集中冷站机电设备安装及装修工程低压配电与照明方案

关于地铁车站低压动力及照明系统工程的探讨摘要：在城市化快速发展背景下，城市交通压力不断上升，地铁凭借其独特的优势和高科技的投入，建设规模不断扩大。

其中，低压动力及照明系统是确保地铁正常运行的核心设备，成为地铁车站建设的重要组成部分。

为此，文章对地下车站动力及照明系统的设计及做法工程进行分析和总结，对后续地铁工程施工具有一定的意义。

关键词：地铁；供电系统；动力照明；设计；接地1 低压动照系统概述为风机、水泵、车站设备等传动设备以及通信、信号、综合监控、自动售检票等弱电系统、照明设备提供一次电源及二次控制。

1.1负荷分类按照负荷分类可分成四大类，具体包括动力设备、照明设备、弱电设备、便民设备。

其中动力设备包括各类风机、水泵、电梯、电扶梯、卷帘门、电动阀门等小动力设备；照明设备包括一般照明、应急照明、导向照明、广告照明、安全照明等；弱电设备包括通信、信号、AFC、 FAS、BAS、综合监控、站台门等；便民设备分类包括自动售货机、ATM机、自动查询机等各类便民设备设施。

1.2负荷分级根据环控动力的重要性将其进行分类，分别划分为一、二、三级，其中一级负荷包括FAS、消防水泵、防排烟风机及各类防火排烟阀、防火（卷帘）门、疏散用自动扶梯、应急照明、废水泵、通信、信号、ISCS、电力监控系统设备、BAS、ACS、安防设施；AFC、站台门设备、变电所操作电源、应急照明、地下站厅站台等公共区照明、地下区间照明、区间射流风机等重要负荷。

二级负荷包括变电所检修电源、高架车站公共区照明、高架区间照明、设备管理房照明、排污泵、普通风机、电梯、非消防疏散用自动扶梯等较重要负荷。

三级负荷包括广告照明、冷水机组区间检修设备、电热设备、清洁机械、便民服务设施等及其它不属于一、二级负荷的用电设备，停电后也不会对轨道交通正常运行的负荷产生影响。

2 设计原则在动力系统设计过程中，动力配电采用放射式和树干式相结合，并以放射式为主的配电方式。

地铁车站机电设备的安装施工方案设备安装应遵循先大后小、先里后外、先下后上的安装原则。

1）设备安装主要施工程序（主要为螺杆式冷水机组、风机）：基础验收开箱检查设备二次运输设备吊装就位设备找平正固定设备灌浆固定设备配管单机试运转2）基础验收根据土建提供的有关设备基础的资料，检查基础的纵、横向中心基准线，标高及地脚螺栓（或地脚螺栓孔）是否符合设计及现场设备的要求。

同时对设备基础进行外观检查，检查基础外形有无裂缝、空洞、露筋和掉角等缺陷，对不符合要求的地方，通知土建单位进行处理。

验收过程要填写“设备基础验收记录”，并经有关人员会签。

基础验收完成后，对基础表面及预留孔内杂物清除，灌浆处的基础表面应凿成麻面，灌浆所采用的材料应符合设计要求，以保证灌浆质量。

3）设备拖运（1）施工前熟悉施工现场设备布置平面图，了解现场设备安装位置和方向。

（2）拖运前查看设备的地点、外形尺寸和单件重量，了解拖运路线，考虑能否顺利通过，如需清理、平整、加固时，必须事先做好准备。

（3）拖运前对设备进行外观检查，发现有缺陷时，及时向现场负责人报告。

（4）设备拖运中要保持平稳，如沿斜坡拉下时，后面必须加尾绳，以防设备下滑，拖运设备上重下轻时，必须采取措施，以防设备倾倒。

（5）参加设备拖运的人员必须时刻注意设备动向，手脚严禁接触运行中的牵引索具，人须站在安全的一侧，拖运区内，不准其他人员随便进出。

4）开箱检查所有设备在到货后视现场的情况确定是否立即进行开箱检查。

如立即进行检查的，在设备检查完后，及时做好设备的保护工作。

以防设备在搬运、吊装过程中损坏。

设备开箱检查要会同建设单位和设备供应部门共同参加。

首先检查设备包装外观有无损坏和受潮，根据设计图纸按设备的全称核对名称、规格型号。

同时根据设备装箱清单和技术文件，清点随机附件、专用工具是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象。

设备开箱检查，要填写“开箱检查记录”，并经有关人员会签。

5）设备吊装本工程通风空调设备包括水冷螺杆式冷水机组、风机、水泵等设备，由于冷水机组的体积大，重量大，设备吊装前应做好技术交底和编制吊装作业指导书，严格按照施工规程进行吊装作业。

低压变配电设备安装施工方案一、工程概述本工程是指在一些特定场所安装低压变配电设备，以实现电力供应和配电功能。

施工方案应符合相关的设计图纸和规范要求，并按照工程施工进度和质量要求进行安装施工。

二、施工前准备1.审查设计图纸和工程规范，明确施工要求和工艺流程。

2.准备好所需的施工设备和工具，如电动工具、起重机械等。

3.确定施工区域，做好场地平整和安全防护措施。

4.检查所需的施工材料和配件的质量和数量，确保符合要求。

三、施工步骤1.安装低压变压器a.根据设计要求和施工图纸，选择合适的位置进行固定。

b.进行线缆的引入和连接，确保连接牢固和可靠。

c.安装低压开关柜和配电屏，并进行电气连接。

2.安装低压配电设备a.根据设计要求和施工图纸，选择合适的位置进行固定。

b.进行线缆的引入和连接，确保连接牢固和可靠。

c.安装电动开关、插座等装置，进行电气连接。

3.安装接地设备a.根据设计要求和施工图纸，选择合适的位置进行固定。

b.进行接地线的引入和连接，确保接地牢固和可靠。

4.安装电缆桥架和线管a.根据设计要求和施工图纸，选择合适的位置进行固定。

b.进行线缆的引入和布线，确保布线整齐和通畅。

5.进行电气连接和调试a.根据设计要求和施工图纸，进行电气连接，确保线路连接正确和可靠。

b.进行电气设备的测试和调试，确保设备正常运行和安全可靠。

c.进行接地装置的测试和调试，确保接地效果良好。

四、质量控制1.施工过程中，严格按照设计图纸和规范要求进行安装，确保施工质量和效果。

2.对每个施工步骤进行记录和检查，发现问题及时处理和整改。

3.采用合格的材料和配件，确保安装的可靠性和持久性。

4.进行设备的测试和调试，确保设备正常运行和安全可靠。

五、安全措施1.施工过程中，严格遵守相关的安全操作规范和流程，确保施工安全。

2.确保施工现场的秩序和整洁，防止杂物和障碍物导致的事故。

3.做好电气设备的漏电保护和过载保护措施，确保用电安全。

4.对施工人员进行安全教育和培训，提高他们的安全意识和技能水平。

低压配电设备施工方案一、项目概述低压配电设备是工业生产和民用供电系统中不可或缺的组成部分。

为了确保设备的安全可靠运行，制定一份合理、科学的低压配电设备施工方案至关重要。

本文将详细说明低压配电设备施工方案的内容。

二、施工前准备1. 设计报批：在施工前，需要根据工程需求编制低压配电设备的技术方案，并向相关部门进行设计报批，并按照审批程序获得批复。

2. 材料准备：根据配电设备的技术方案，对所需的施工材料进行准备和采购，确保材料的质量和数量满足施工要求。

3. 地基处理：根据设备的尺寸和重量，对施工场地进行地基处理，保证其承载能力和稳定性。

三、施工步骤1. 安装主配电柜：首先要根据设计方案确定主配电柜的安装位置，并进行测量和标记。

然后进行主配电柜的安装，包括固定和接线等。

2. 安装配电板：根据电路规划，进行配电板的安装，包括固定和接线等。

在接线的过程中，要注意遵循电气安全规范，确保接线的准确和可靠。

3. 安装电缆：根据设备的布置情况，进行电缆的敷设和连接。

在电缆敷设的过程中，要注意保持电缆的规整和布线的合理性，以便于日后维护和管理。

4. 进行接地工作：根据电气安全规范，对配电设备进行接地处理，确保设备安全可靠地接地，防止电气事故的发生。

5. 联调和试运行：在施工完成后，进行设备的联调和试运行。

通过联调和试运行，可以验证设备的安装质量和性能，确保其正常运行。

四、施工注意事项1. 安全第一：施工过程中，要严格遵守相关的安全规范和操作规程，做好个人和设备的防护工作，确保施工过程的安全。

2. 质量控制：施工过程中，要对各项施工工作进行质量控制，包括材料的验收、安装的质量检查等，确保施工质量达到设计要求。

3. 合理布局：在设备的安装和配线过程中，要根据实际布局情况，合理安排设备和电缆的位置和走向，以便于日后的运维和管理。

4. 文明施工：施工过程中，要注重文明施工，保持工地的整洁和环境的卫生，减少对周边环境的影响。

五、施工验收1. 设备验收：在施工完成后，要组织对配电设备的运行状态进行验收，包括设备运行情况、接线是否正确、设备接地是否合格等。

一、低压配电与照明工程
(一)低压配电施工方案及方法
1、施工工序

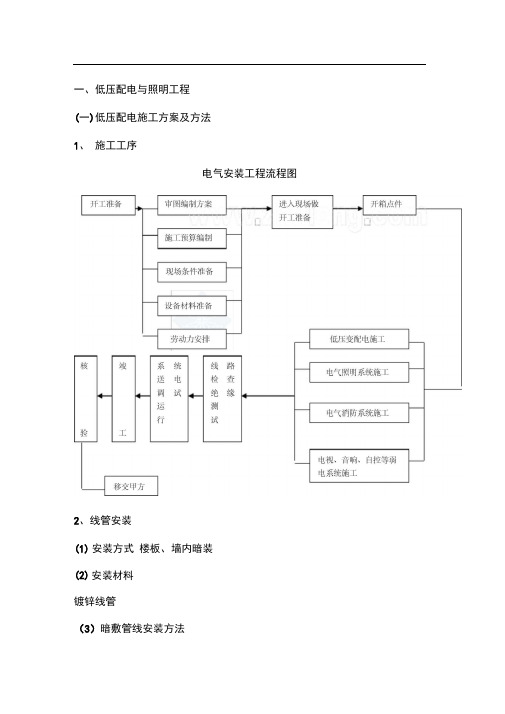

电气安装工程流程图
2、线管安装
(1)安装方式楼板、墙内暗装
(2)安装材料
镀锌线管
（3）暗敷管线安装方法
1）施工工序
2）安装方法
A、预埋楼板管时，预先测量放线及弯好定型弯头（不小于管子直径的6—10倍），并套丝牙，做好标记，以便日后作疏通管盒之用。

B、由于楼面配管与土建作业属于交叉施工（模板完成时，测量画位，底筋完成后，敷设线管），隐蔽验收必须及时办理。

C、预留楼板管的固定方法：可用铁丝将管子绑扎在钢筋上，也可用钉子钉在模板上，在土建绑扎面筋时敷管施工完毕，并派人员对土建捣制混凝土时进行监护，避免出现人为的拆离及错位。

D、墙身配管主要针对开关盒、插座盒及配电箱等嵌入配置，在配管过程中，强调管盒标高的准确性、量出每一管盒标高位置，定位后，预先埋好管盒，并用水泥砂浆或其它方法加以固定，并派员对土建砌砖进行看护，避免出现半明半暗现象或防止配管人为拆离。

E、暗管进入开关盒、灯具盒、接线盒，锁紧螺母固定后，丝扣露出盒壁5mm（2—4扣）。

当管长大于45 m,无弯曲：管长大于30mm，有1个弯曲；管长大于20m，有2个弯曲；管长大于12nm,有3个。

地铁车辆段低压配电照明施工方案1.1总体施工流程结构施工阶段根据工艺图，主厂房以外的小工号，进行预留和暗敷管子安装，主厂房地面施工阶段进行地下管子安装，屋面网架施工完毕后，即进行桥架、配电箱及桥架与箱之间导管的敷设，然后进行线缆的敷设；同时进行厂房内的灯具及明敷管线的安装；非彩钢板房屋待粗装修完毕后，进行暗敷管的开槽、布管及箱、盒的安装，精装修前进行灯具、开关、插座的安装。

电气系统工程施工工艺流程如下图：(1) 施工顺序：挖接地体沟→接地体制安→接地母线敷设→接地电阻测试(2)施工要点：1)电缆桥架、托架、金属线槽在安装前检查其规格、型号应符合设计要求并经专业质量检测机构检测与认证。

其结构须满足强度、刚度及稳定性要求。

2)电缆桥架、托架、金属线槽安装所用辅件如弯通、变通、紧固件、连接件及支、吊架、托臂等准备齐全。

3)施工机具包括：经纬仪、水平仪、电锤、电钻、人字梯、活动扳手、卷尺、接地摇表、粉包、手锤等。

(2)施工程序桥架、托架采用顺延的方法进行安装。

先直线段全面展开，再逐个安装连接设备、弯头、变通段。

施工程序如下：电缆桥架、托架检查→测量、放线→支、吊架、托臂安装→桥架组装→桥架接地(3)安装要点桥架之间连接采用方颈镀锌螺栓和镀锌连接片连接，螺栓要设防松垫圈。

非镀锌桥架接头用截面积不小于4mm2的铜芯线跨接，螺母应位于桥架外侧。

大跨度桥架中部应起拱2～3cm，两跨之间采用支吊架固定。

直线段钢桥架长度超过30m及跨建筑物变形缝处应设补偿装置。

桥架转弯处弯曲半径不小于桥架内电缆最小允许弯曲半径即10～15D。

桥架吊支架间距：水平安装为 1.5～3m，垂直安装不大于2m。

桥架布置：应设在易燃易爆气体管道和热力管道下方，桥架安装好后要横平竖直，不得塌凹。

其最小间距见表1.1-1桥架与管线最小间距。

桥架与管线最小间距表1.1-13.灯具安装混凝土及砖混结构房屋灯具安装在粗装修结束后即可进行安装，网架结构的房屋在屋面及网架涂料施工完毕后进行。

低压配电系统施工方案一、工程概述二、施工步骤1.施工前准备1）制定施工计划和施工方案，明确施工的流程和工艺；2）制定施工安全技术措施，确保施工过程中的安全；3）准备所需的施工工具、设备和材料；4）组织施工人员进行安全教育和培训，确保施工人员具备相关的技能和知识。

2.安装配电柜1）根据设计图纸和施工方案，确定配电柜的安装位置；2）根据现场情况进行配电柜的安装固定；3）将配电柜与主开关进行连接，并进行线路的布置和连接。

3.连接变压器1）根据设计要求，确定变压器的安装位置，并进行固定；2）根据设计图纸进行变压器的接线，确保接线正确无误；3）进行变压器的连接测试，确保变压器正常运行。

4.铺设电缆1）根据设计图纸确定电缆的布线路径；2）根据现场情况进行电缆槽的凿开和电缆桥架的安装；3）根据设计要求进行电缆的剥皮、连接和接地。

5.安装开关、插座等设备1）根据设计要求，确定开关、插座等设备的安装位置；2）进行设备的安装固定，并进行线路的连接和接地。

6.进行线路的测试1）完成配电系统的安装后，进行线路的测试工作；2）测试工作包括电阻测试、绝缘测试、电气参数测试等；3）确保线路正常运行，并符合设计要求。

7.完成验收工作1）进行配电系统的验收工作，包括施工图纸及质量验收；2）整理施工记录和相关资料，并进行归档。

三、施工注意事项1.安全第一，保证施工人员的安全；2.按照设计要求和施工方案进行施工，确保施工质量；3.严格遵守电气安全操作规程，禁止违反操作规程进行施工；4.对施工现场进行整理和清理，确保施工环境的整洁；5.做好施工记录和资料的保存工作，提供可靠的依据；6.在施工过程中，进行必要的沟通和协调，确保施工进度。

四、总结低压配电系统的施工是一项技术繁琐的工作，需要按照施工方案和设计要求进行操作。

本施工方案将施工步骤和注意事项进行了详细介绍，希望能对低压配电系统的施工提供一些帮助。

同时，在施工过程中要重视施工质量和安全，确保施工工作顺利进行。

佳木斯站综合改造工程和平街下穿工程施工方案（低压配电工程）批准审核编写哈尔滨铁路工程建设有限公司年月日低压配电施工方案一、工程概况本项目为佳木斯站综合改造工程和平街下穿工程，打通佳木斯站南北通道，道路北起和平街与顺德路交叉口，设计桩号K0+000，终点位于和平街与先锋路交叉口，设计桩号K1+049.455。

低压配电工程，为通道工程通风、照明、监控配电设施，配电室分别位于北地下停车场变电所和附属用房变电所。

三、施工组织低压配电工程根据工程量及工期要求，停车场拟安排一个专业电力施工队上场施工，完成本工程全部电力工程施工。

上场后合理编制施工进度计划，精心施工，确保按总工期完成本工程。

低压配电系统安装工程与土建工程紧密配合，按工程内容和投入的资源，整个工程施工过程可划分为前期施工阶段、全面施工阶段和调试验收阶段。

1、前期施工阶段部分预留、预埋完全服从下穿通道专业进度安排，与下穿通道专业配合紧密，并相互穿插。

主要包括电气工程线管预埋、接地施工。

同时，该阶段还要做好工、料、机准备和技术准备，为进入全面施工做好准备。

该段的后期下穿通道专业能提供部分工作面，能进行局部施工。

线管等部分进入安装阶段。

2、全面施工阶段本专业工作面能陆续交出，主要设备均已进场，进入全面安装阶段。

电柜、电缆等均要安装完成后验收交出，管、线等要全部完成后验收交出。

3、调试验收阶段本专业系统基本安装完毕，具备送电试运行条件，本系统先进行单机试运转，然后配合其它系统进行联合试运转和各系统的联合调试，最后进行本系统的验收和整体竣工验收。

每个阶段的重点和安排根据实际情况进行调整，资源的投入遵守材料、设备进场计划、机具进场计划。

4、工程特点、重难点分析及对策4.1工程特点（1）专业性强，综合施工能力要求高本专业工序衔接紧，与其他专业互相干扰大是其重要特征。

一方面是本专业涉及到的管线与给排水及消防系统、通风空调及采暖系统等交叉作业；另一方面涉及到与段内道路、下穿通道等各专业之间的协调配合，需与业主的配合和与其他单位的协调配合并负责业主与其他单位的协调等工作。

低压配电安装方案引言低压配电系统是工业和商业建筑中重要的能源分配系统之一。

它将电能从高压变压器降压至适合建筑内各种电气设备的电压，同时提供过载保护和短路保护。

本文将介绍低压配电系统的安装方案，包括主要组成部分、设计原则和安装注意事项。

主要组成部分1.高压变压器 - 高压变压器用于将输入的高压电能降压至适合低压配电系统使用的电压。

它通常由铁芯和绕组组成，能够稳定和调节输出电压。

2.低压开关柜- 低压开关柜是低压配电系统的核心组成部分。

它包括断路器、隔离开关、熔断器等设备，用于控制和保护电路。

3.电缆和导线 - 电缆和导线用于将电能输送至建筑内的各个电气设备。

在选择电缆和导线时，需要考虑电流负荷、距离和环境条件等因素。

4.电能仪表 - 电能仪表用于测量和监控低压配电系统的电能消耗。

它通常包括电流表、电压表和功率表等设备。

5.接地系统 - 接地系统用于保护低压配电系统和建筑内的人员安全。

它通过将电气设备接地，将潜在的电流通过地面释放，防止触电事故的发生。

设计原则在设计低压配电系统时，需要考虑以下几个原则：1.合理布局 - 合理分布电缆、导线和开关设备，减少线路长度和功率损耗。

同时，要确保易于维护和扩展。

2.电流负荷平衡 - 在设计电路时，应根据设备的功率需求平衡电流负荷。

这有助于避免某一支路过载，影响整个配电系统的正常运行。

3.过载和短路保护 - 配电系统应配备适当的过载和短路保护装置，如熔断器和断路器。

这些装置能够快速切断电路，保护设备和人员免受电流过大的伤害。

4.接地保护 - 确保每个电气设备都正确接地，以保护人员和设备不受电气故障造成的触电危险。

5.可靠性和安全性 - 配电系统的设计应具备稳定可靠、防止电气火灾和其他安全风险的特性。

采用符合国家或地区规范的设备和材料，确保系统的安全和长期性能。

安装注意事项在安装低压配电系统时，需要注意以下几个方面：1.合理布线 - 电缆和导线的布线应符合设计要求，避免交叉干扰和电磁干扰。
